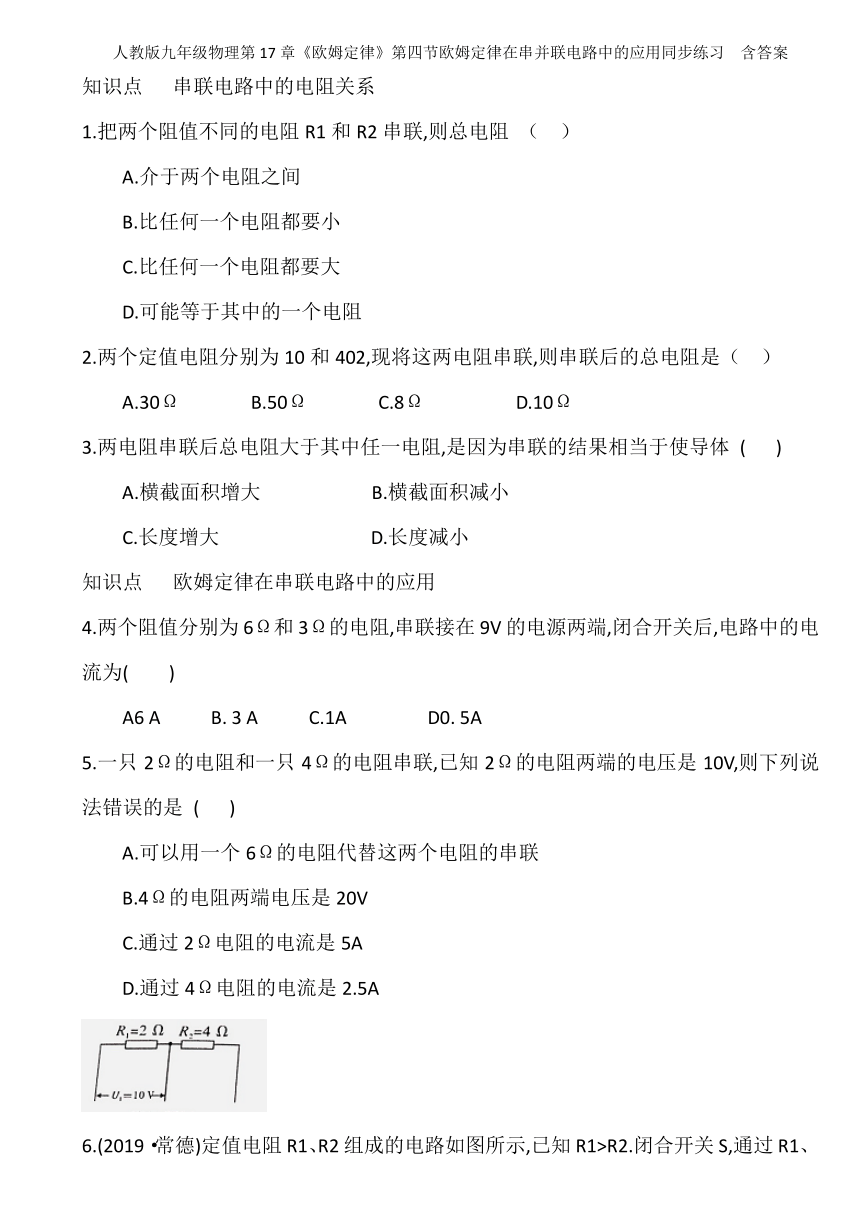

人教版九年级物理第17章《欧姆定律》第四节欧姆定律在串并联电路中的应用同步练习 word版含答案

人教版九年级物理第17章《欧姆定律》第四节欧姆定律在串并联电路中的应用同步练习
含答案
知识点
串联电路中的电阻关系
1.把两个阻值不同的电阻R1和R2串联,则总电阻
（
）
A.介于两个电阻之间
B.比任何一个电阻都要小
C.比任何一个电阻都要大
D.可能等于其中的一个电阻
2.两个定值电阻分别为10和402,现将这两电阻串联,则串联后的总电阻是（
）
A.30Ω
B.50Ω
C.8Ω
D.10Ω
3.两电阻串联后总电阻大于其中任一电阻,是因为串联的结果相当于使导体
(
)
A.横截面积增大
B.横截面积减小
C.长度增大
D.长度减小
知识点
欧姆定律在串联电路中的应用
4.两个阻值分别为6Ω和3Ω的电阻,串联接在9V的电源两端,闭合开关后,电路中的电流为(
)
A6
A
B.
3
A
C.1A
D0.
5A
5.一只2Ω的电阻和一只4Ω的电阻串联,已知2Ω的电阻两端的电压是10V,则下列说法错误的是
(
)
A.可以用一个6Ω的电阻代替这两个电阻的串联
B.4Ω的电阻两端电压是20V
C.通过2Ω电阻的电流是5A
D.通过4Ω电阻的电流是2.5A

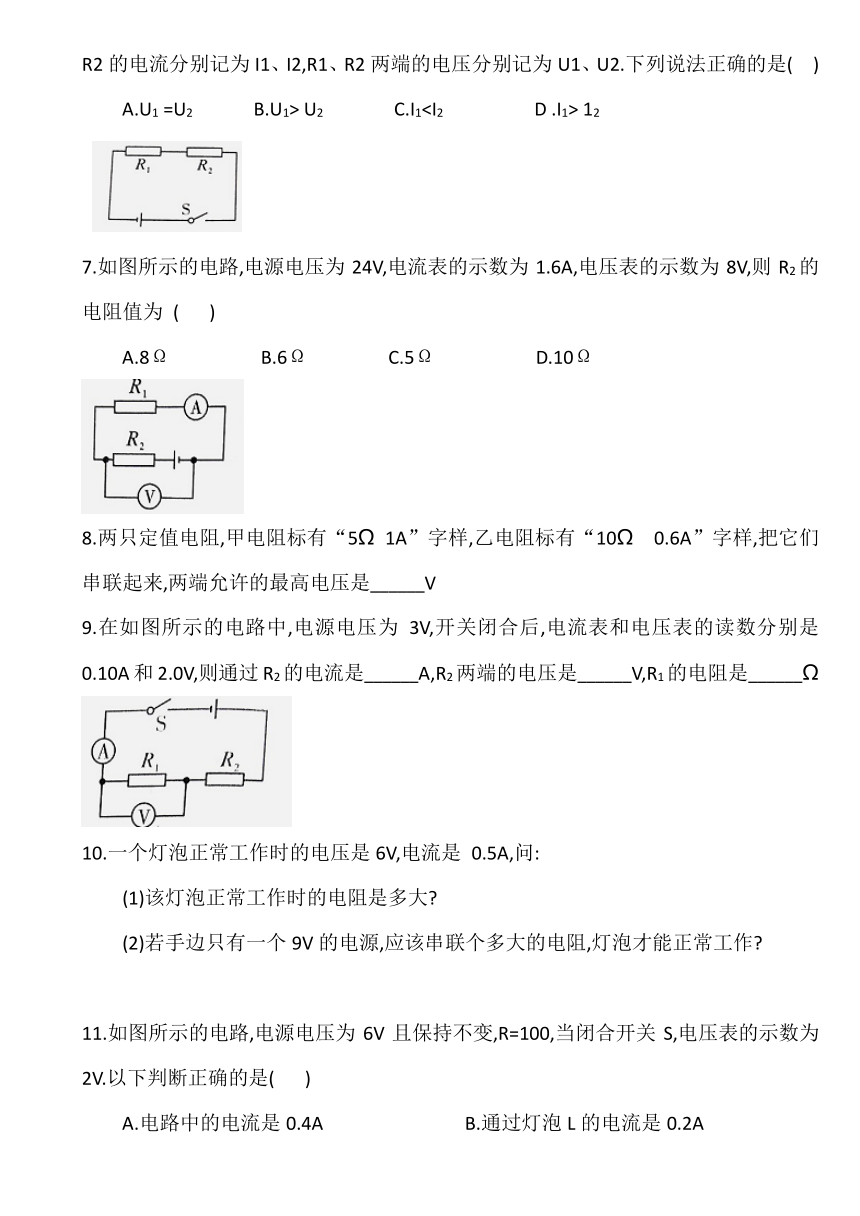

6.(2019·常德)定值电阻R1、R2组成的电路如图所示,已知R1>R2.闭合开关S,通过R1、R2的电流分别记为I1、I2,R1、R2两端的电压分别记为U1、U2.下列说法正确的是(
)
A.U1
=U2
B.U1>
U2
C.I1D
.I1>
12
7.如图所示的电路,电源电压为24V,电流表的示数为1.6A,电压表的示数为8V,则R2的电阻值为
(
)
A.8Ω
B.6Ω
C.5Ω
D.10Ω
8.两只定值电阻,甲电阻标有“5Ω
1A”字样,乙电阻标有“10Ω
0.6A”字样,把它们串联起来,两端允许的最高电压是______V
9.在如图所示的电路中,电源电压为3V,开关闭合后,电流表和电压表的读数分别是0.10A和2.0V,则通过R2的电流是______A,R2两端的电压是______V,R1的电阻是______Ω
10.一个灯泡正常工作时的电压是6V,电流是
0.5A,问:
(1)该灯泡正常工作时的电阻是多大?
(2)若手边只有一个9V的电源,应该串联个多大的电阻,灯泡才能正常工作?

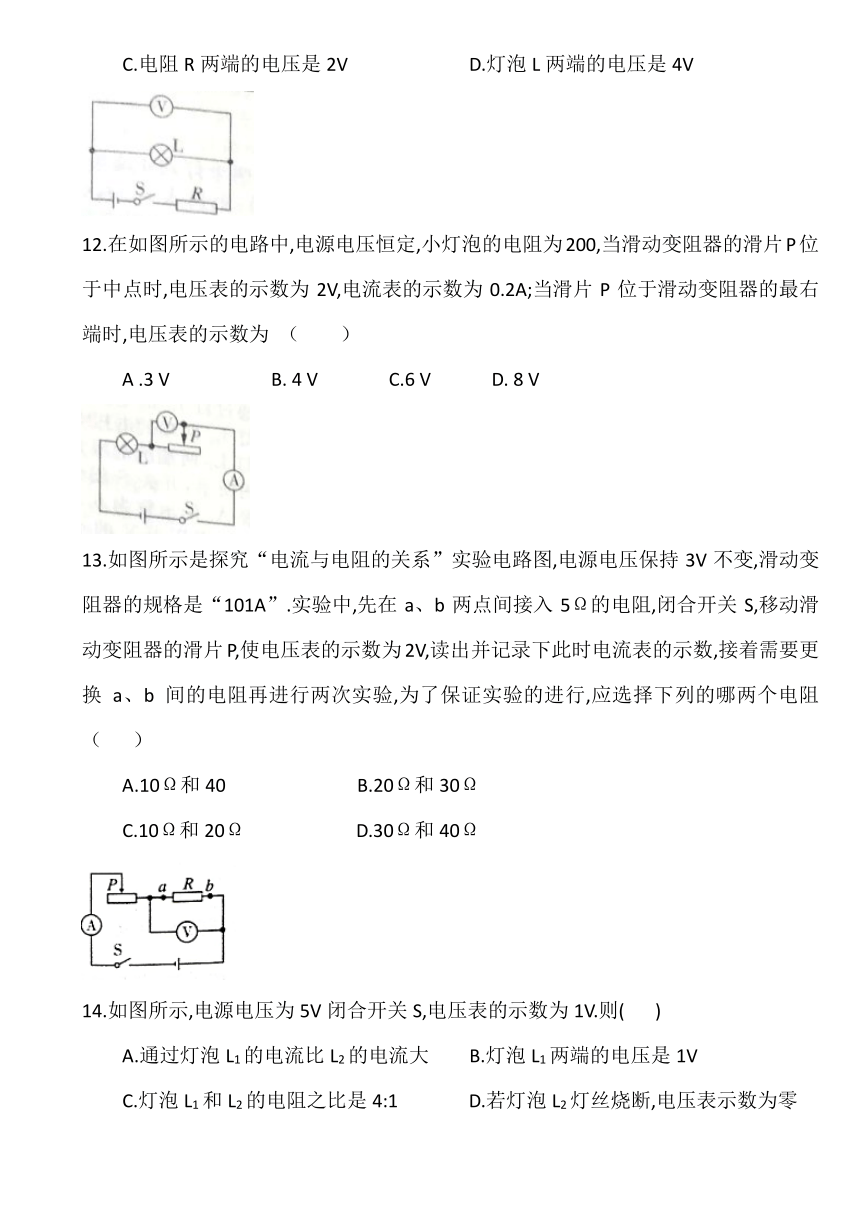

11.如图所示的电路,电源电压为6V且保持不变,R=100,当闭合开关S,电压表的示数为2V.以下判断正确的是(
)
A.电路中的电流是0.4A
B.通过灯泡L的电流是0.2A
C.电阻R两端的电压是2V
D.灯泡L两端的电压是4V
12.在如图所示的电路中,电源电压恒定,小灯泡的电阻为200,当滑动变阻器的滑片P位于中点时,电压表的示数为2V,电流表的示数为0.2A;当滑片P位于滑动变阻器的最右端时,电压表的示数为
（
）
A
.3
V
B.
4
V
C.6
V
D.
8
V
13.如图所示是探究“电流与电阻的关系”实验电路图,电源电压保持3V不变,滑动变阻器的规格是“101A”.实验中,先在a、b两点间接入5Ω的电阻,闭合开关S,移动滑动变阻器的滑片P,使电压表的示数为2V,读出并记录下此时电流表的示数,接着需要更换a、b间的电阻再进行两次实验,为了保证实验的进行,应选择下列的哪两个电阻
（
）
A.10Ω和40
B.20Ω和30Ω
C.10Ω和20Ω
D.30Ω和40Ω
14.如图所示,电源电压为5V闭合开关S,电压表的示数为1V.则(
)
A.通过灯泡L1的电流比L2的电流大
B.灯泡L1两端的电压是1V
C.灯泡L1和L2的电阻之比是4:1
D.若灯泡L2灯丝烧断,电压表示数为零
15.两只定值电阻,甲标有“1001A”,乙标有“150.6A”,把它们串联在同一电路中,总电阻是______Ω,电路中允许通过的最大电流为______A;电路两端允许加的最大电压为______V
16.如图所示,电源电压不变,开关S闭合后,电压表V1的示数为4V,电压表V2的示数为6V,电流表A的示数为1A,若将R2与R3互换位置后,发现三表示数均不变,则电源电压为______V电阻R2的阻值是______Ω
17.如图是灯L和电阻R的I-U图象,若将灯L和电阻R串联接在电压为2.5V的电源两端,则电路中灯L此时的电阻为______Ω
18.如图所示,闭合开关S,当滑动变阻器的滑片P在某两点之间来回滑动时,电流表的示数范围是1.0~2.0A,电压表的示数范围是7.2~2.4V,则电路中定值电阻R为______Ω,电源电压为______V
拓展在线
19.如图所示,电源电压为12V不变,电阻R1的阻值为30Ω,电阻R2的阻值为102,闭合开关S后,求
(1)通过电路的电流I;
(2)现用标有“20Ω
0.5A字样的滑动变阻器替换电阻R1或R2,使移动变阻器滑片的过程中电流表示数变化量△I的值最小,求变阻器连入电路的阻值范围
答案
C
B
C
C
D
B
D
9
0.10
1
20
12
6
A
A
C
BD
25
0.6
15
7
3
5
4.8
12
0.3
14~20Ω
