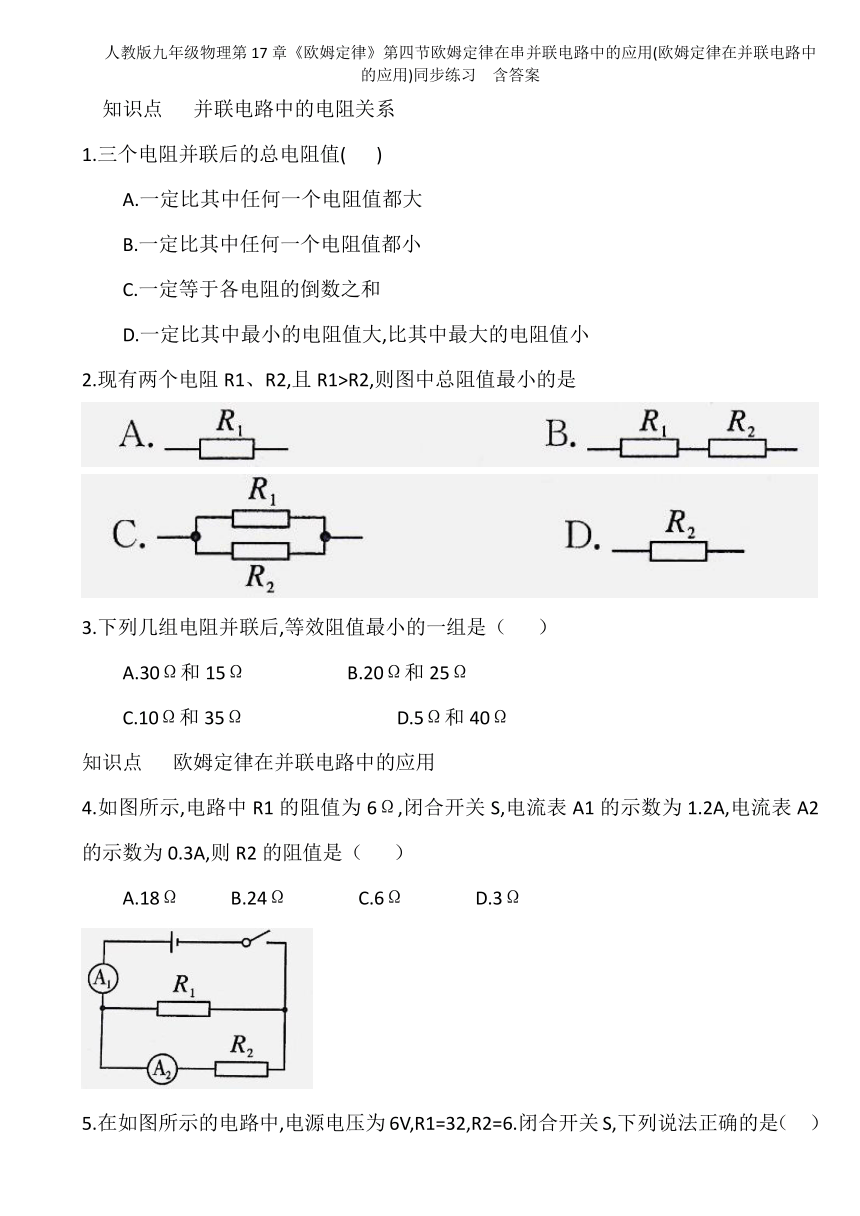

人教版九年级物理第17章《欧姆定律》第四节欧姆定律在串并联电路中的应用(欧姆定律在并联电路中的应用)同步练习 含答案

人教版九年级物理第17章《欧姆定律》第四节欧姆定律在串并联电路中的应用(欧姆定律在并联电路中的应用)同步练习
含答案
知识点
并联电路中的电阻关系
1.三个电阻并联后的总电阻值(
)
A.一定比其中任何一个电阻值都大
B.一定比其中任何一个电阻值都小
C.一定等于各电阻的倒数之和
D.一定比其中最小的电阻值大,比其中最大的电阻值小
2.现有两个电阻R1、R2,且R1>R2,则图中总阻值最小的是
3.下列几组电阻并联后,等效阻值最小的一组是（
）
A.30Ω和15Ω
B.20Ω和25Ω
C.10Ω和35Ω
D.5Ω和40Ω
知识点
欧姆定律在并联电路中的应用
4.如图所示,电路中R1的阻值为6Ω,闭合开关S,电流表A1的示数为1.2A,电流表A2的示数为0.3A,则R2的阻值是（
）
A.18Ω
B.24Ω
C.6Ω
D.3Ω

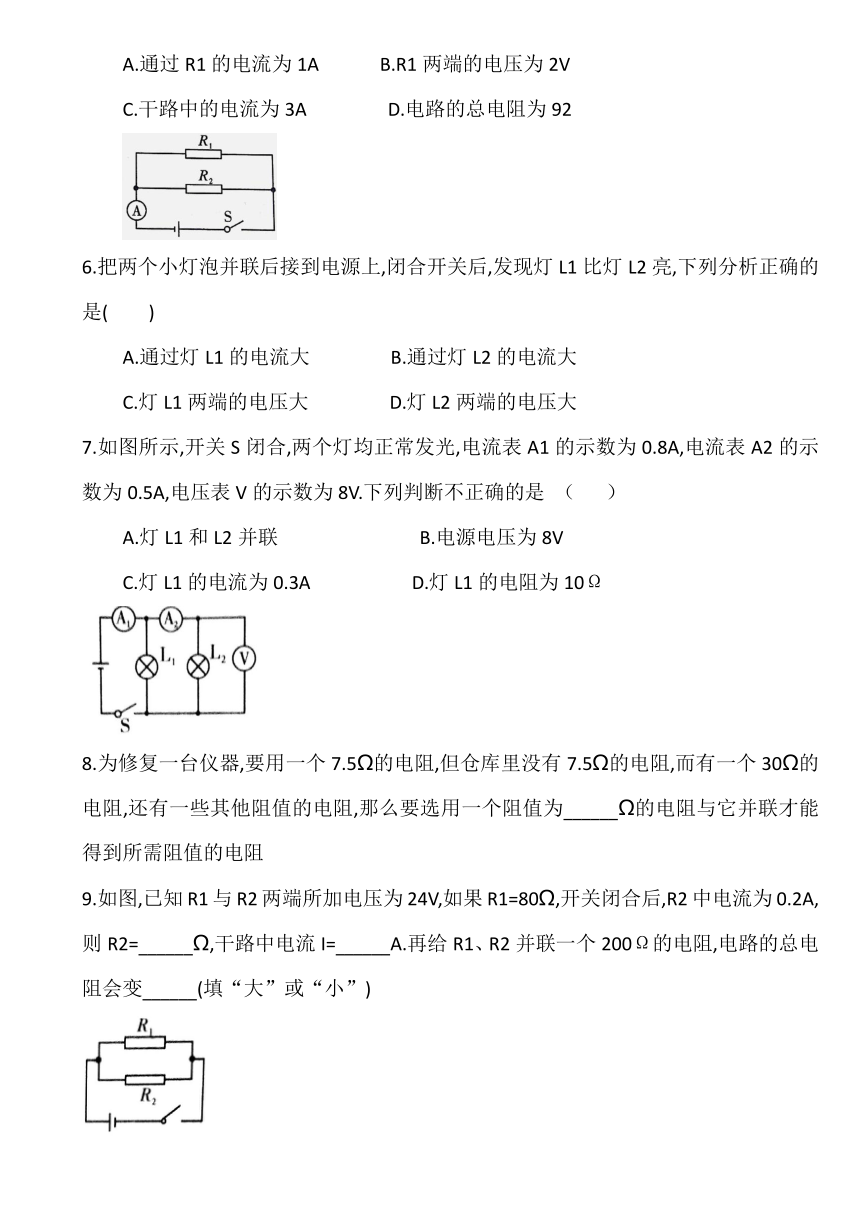

5.在如图所示的电路中,电源电压为6V,R1=32,R2=6.闭合开关S,下列说法正确的是（
）
A.通过R1的电流为1A
B.R1两端的电压为2V
C.干路中的电流为3A
D.电路的总电阻为92
6.把两个小灯泡并联后接到电源上,闭合开关后,发现灯L1比灯L2亮,下列分析正确的是(
)
A.通过灯L1的电流大
B.通过灯L2的电流大
C.灯L1两端的电压大
D.灯L2两端的电压大
7.如图所示,开关S闭合,两个灯均正常发光,电流表A1的示数为0.8A,电流表A2的示数为0.5A,电压表V的示数为8V.下列判断不正确的是
（
）
A.灯L1和L2并联
B.电源电压为8V
C.灯L1的电流为0.3A
D.灯L1的电阻为10Ω
8.为修复一台仪器,要用一个7.5Ω的电阻,但仓库里没有7.5Ω的电阻,而有一个30Ω的电阻,还有一些其他阻值的电阻,那么要选用一个阻值为______Ω的电阻与它并联才能得到所需阻值的电阻
9.如图,已知R1与R2两端所加电压为24V,如果R1=80Ω,开关闭合后,R2中电流为0.2A,则R2=______Ω,干路中电流I=______A.再给R1、R2并联一个200Ω的电阻,电路的总电阻会变______(填“大”或“小”)

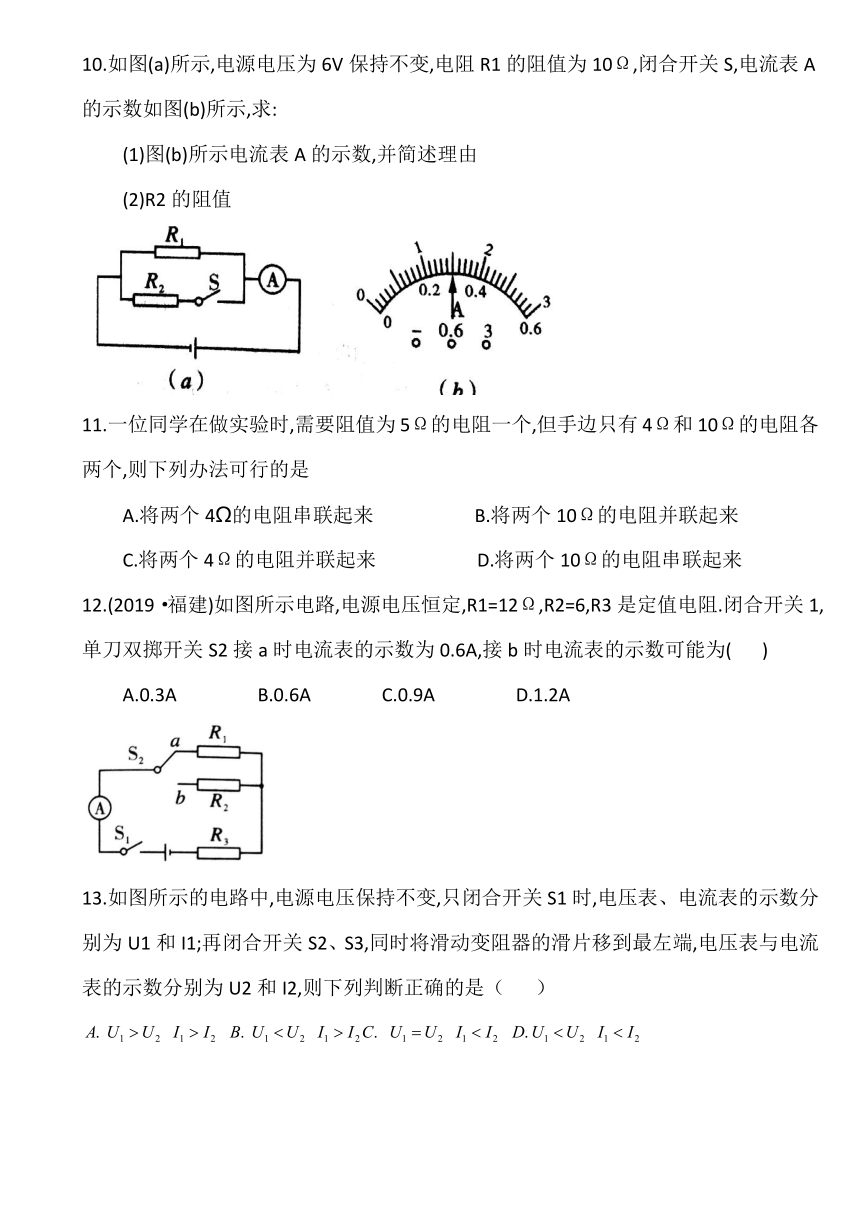

10.如图(a)所示,电源电压为6V保持不变,电阻R1的阻值为10Ω,闭合开关S,电流表A的示数如图(b)所示,求:
(1)图(b)所示电流表A的示数,并简述理由
(2)R2的阻值
11.一位同学在做实验时,需要阻值为5Ω的电阻一个,但手边只有4Ω和10Ω的电阻各两个,则下列办法可行的是
A.将两个4Ω的电阻串联起来
B.将两个10Ω的电阻并联起来
C.将两个4Ω的电阻并联起来
D.将两个10Ω的电阻串联起来
12.(2019·福建)如图所示电路,电源电压恒定,R1=12Ω,R2=6,R3是定值电阻.闭合开关1,单刀双掷开关S2接a时电流表的示数为0.6A,接b时电流表的示数可能为(
)
A.0.3A
B.0.6A
C.0.9A
D.1.2A
13.如图所示的电路中,电源电压保持不变,只闭合开关S1时,电压表、电流表的示数分别为U1和I1;再闭合开关S2、S3,同时将滑动变阻器的滑片移到最左端,电压表与电流表的示数分别为U2和I2,则下列判断正确的是（
）
14.如图所示的电路中,电源电压恒为6V,R1、R2为定值电阻,R1=10Ω.甲、乙均为电压表时,闭合S1、S2,两电压表示数之比为U甲:U乙=1:3.甲、乙均为电流表时,仅闭合S1,甲、乙电流表示数I甲、I乙分别为
（
）
A.1.8A,1.2A
B.1.8A,0.6A
C.0.9A,0.6A
D.0.9A,0.3A
15.要得到152的电阻,有一只10Ω的电阻,可以再取一只______Ω的电阻与它______联,要得到15Ω的电阻,若只有一只20Ω的电阻,可以取一只60Ω2的电阻与它______联
16.小娟在探究“电阻上的电流跟两端电压的关系”时,将记录整理的实验数据绘制成如图所示U-I图象.由图可得甲的电阻为______Ω,甲、乙两个电阻串联后总电阻是______Ω;这两个电阻串联后接在电压为9V的电源上,电路中的电流为______A;这两个电阻并联后接在9V电源上,干路中的电流为______A
17.在如图所示的电路中,电源电压保持不变,电阻R1的阻值为202.闭合开关S,电流表A的示数为0.3A,电流表A2的示数为0.2A则电源电压是______V,电阻R2的阻值是______Ω
18.(2019·青岛)如图电路,电源电压12V保持不变,定值电阻R1为10Ω,当滑动变阻器R滑片处于某位置时,电流表的示数为1.6A.此时滑动变阻器接入电路的电阻是______Ω
拓展在线
19.如图所示,电源电压保持不变,滑动变阻器的最大值R0=20Ω,且R2=2R1.当只闭合开关S1,滑片P置于最左端a时,电流表示数为0.2A;当开关S1、S2均闭合,滑片P置于最右端b时,电流表示数为0.6A,试求定值电阻R1和电源电压
答案
B
C
D
A
C
A
D
10
120
0.5
小
1.5A
6.7Ω
B
C
D
C
5
串
并
10
15
0.6
2.7
6
30
30
20Ω
8V
