人教版物理八年级上册第五章透镜27张PPT课件

(共27张PPT)
第1节
透镜
第五章
透镜及其应用
相机里的什么部件是最关键的？
知识点1
透镜
新知学习

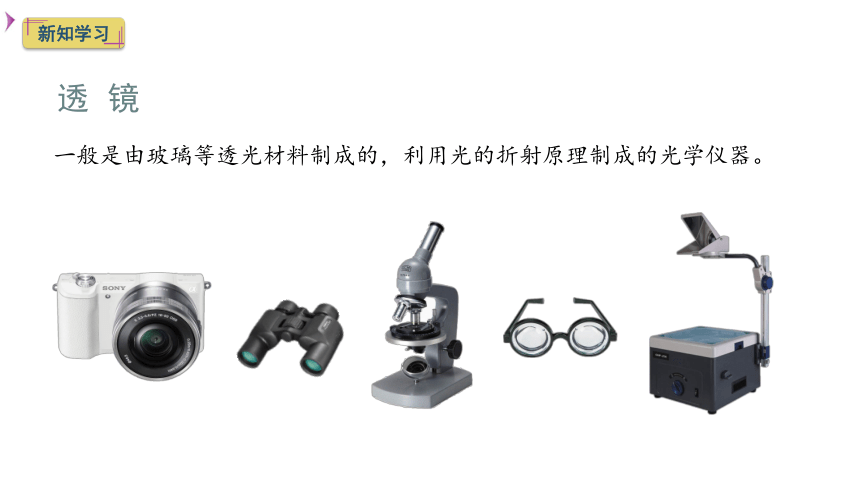

透镜
一般是由玻璃等透光材料制成的，利用光的折射原理制成的光学仪器。
新知学习

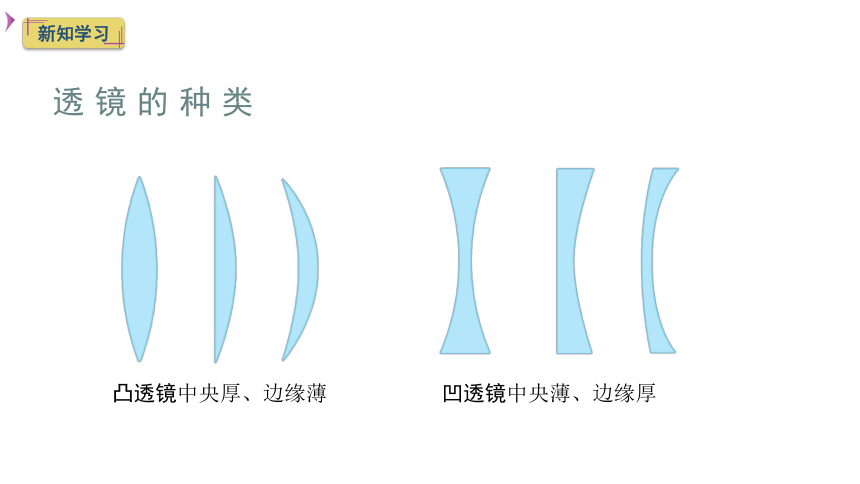

透镜的种类
凸透镜中央厚、边缘薄
凹透镜中央薄、边缘厚
新知学习

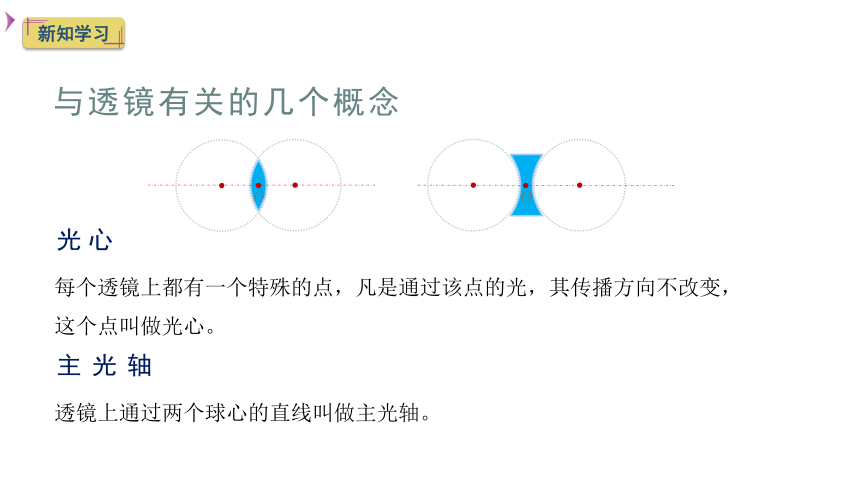

与透镜有关的几个概念
光心
O
O
每个透镜上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。
透镜上通过两个球心的直线叫做主光轴。
主光轴
新知学习

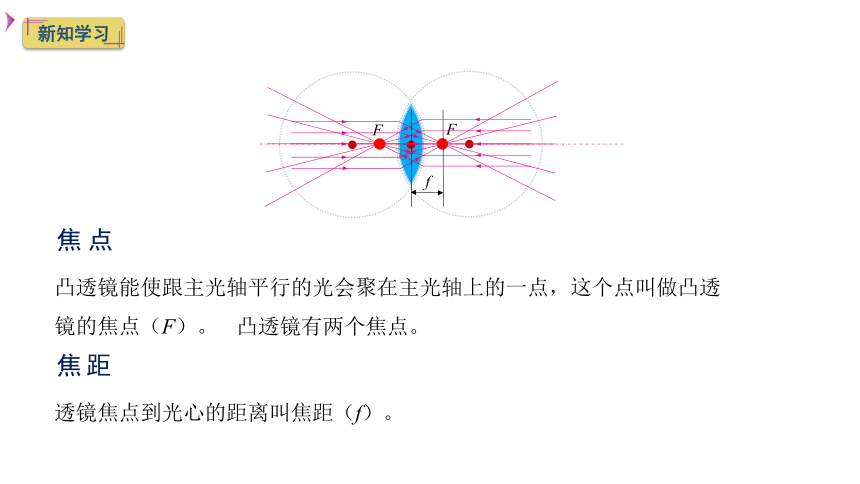

焦点
凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点（F）。
透镜焦点到光心的距离叫焦距（f）。
焦距
O
f
F
F
凸透镜有两个焦点。
新知巩固
【例1】

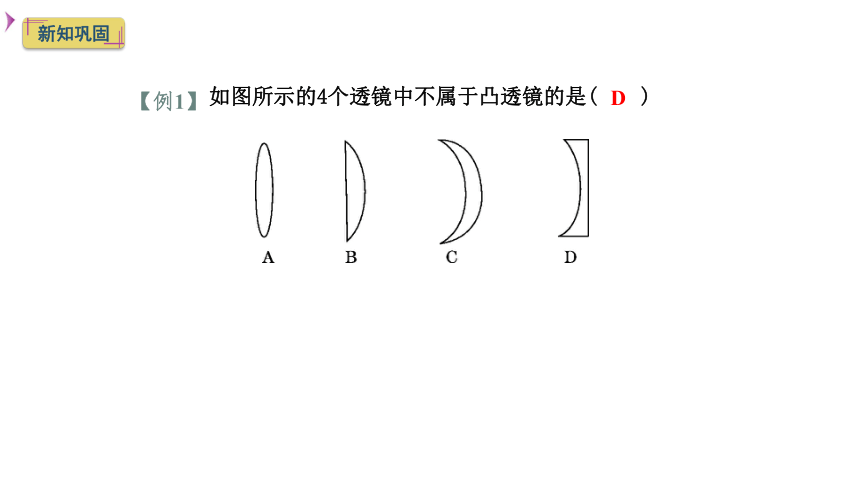

如图所示的4个透镜中不属于凸透镜的是(　　)
D
新知巩固
【例2】

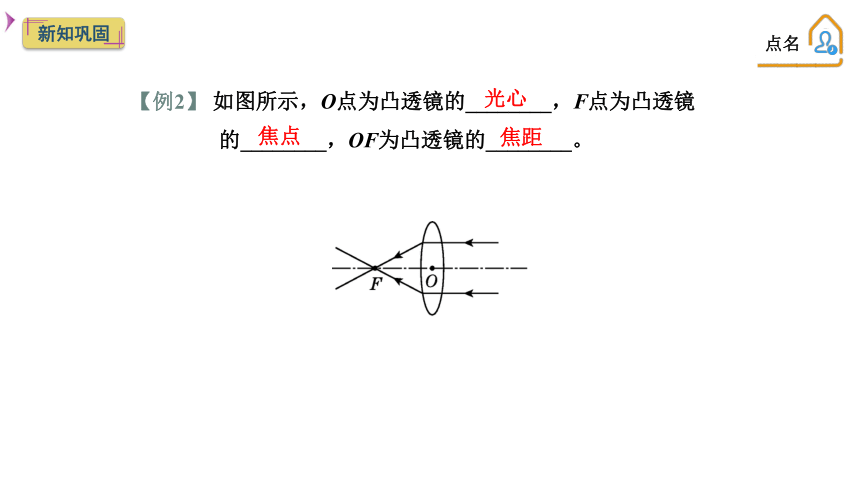

如图所示，O点为凸透镜的________，F点为凸透镜的________，OF为凸透镜的________。
点名
光心
焦点
焦距
【备】
新知巩固
透镜按形状可分为________透镜和________透镜。中间厚、边缘薄的是________透镜，中间薄、边缘厚的是________透镜。
凸
凹
凸
凹
知识点2
透镜对光的作用
新知学习
小游戏
新知学习
大制作
新知学习
凸透镜对光的作用
使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
凸透镜对平行光线起会聚作用，因此凸透镜也叫会聚透镜。
新知学习
凸透镜的焦点的测量
太阳光聚焦法
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
新知学习
凹透镜对光的作用
使平行于透镜主光轴的几束光射向凹透镜，光从凸透镜的另一侧射出，观察到凹透镜能使平行于主光轴的光发散出去。
凹透镜对平行光线起发散作用，因此凸透镜也叫发散透镜。
新知学习
凹透镜的焦点
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
凹透镜有两个虚焦点。
新知巩固
【例1】
常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于(　　)
A．平面镜
B．凸面镜
C．凸透镜
D．凹透镜
C
新知巩固
【例2】
抢答
在森林中旅游时，不要随意丢弃饮料瓶，因为下雨瓶内灌了水，透明圆形饮料瓶装水后相当于________透镜，烈日出来后，可能引起森林大火。
凸
新知巩固
【备】
如图是把一副眼镜放在太阳光下，在地面上看到的情形。由此可以判断镜片是(　　)
A．凸面镜
　　B．凹面镜
C．凸透镜
　　D．凹透镜
D
知识点3
三条特殊光线
新知学习
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
凸透镜的三条特殊光线
新知学习
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出
。
凹透镜的三条特殊光线
新知巩固
【例1】
如图所示的光路图，正确的是(　　)
B
新知巩固
【例2】
抢答
如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
?
【备】
新知巩固
要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（
）
A.
凸透镜前任意位置
B.
凸透镜的焦点上
C.
凹透镜前任意位置
　　
D.
凹透镜的焦点上
B
课堂小结
透镜
中间厚、边缘薄
凹透镜
几个概念
对光有会聚作用
三条特殊光线
凸透镜
中间薄、边缘厚
对光有发散作用
三条特殊光线
主光轴
光心
焦点（F）
焦距（f）
