人教版 八年级物理上册 第四章 光现象 第4节 光的折射（基础+提高+中考+答案）

中小学教育资源及组卷应用平台
第四章
光现象
第4节
光的折射
课课练（含答案）
姓名：?????
班级：????
考号：
座位号：????
一、选择题。
1.光从空气斜射入水中，入射角为45°，折射角可能为（?
）
A.0°
B.30°
C.45°
D.60°
2.下列光路图中，正确表示了光从空气进入水中的是（?
）
3.下列现象不属于光的折射现象的是（?
）
A.插在水中的筷子“变弯”了
B.岸上的人看到湖水中的蓝天白云
C.池水看起来变浅
D.潜水员从水中看到岸上的树比实际高
4.下列光现象中，属于光的折射现象的是（?
）
A.海市蜃楼?
B.手影?
C.国家大剧院的倒影?
D.人看见地上的书?
5.如图所示，a、b、c是从空气射向水中的三条光线，OA是折射光线，则OA的入射光线是（??）
A.a
B.b
C.c
D.无法判断
6.光从空气斜射到水中,若入射光线与法线的夹角为50°,则折射角应为（
?）
A.小于50°
B.等于50°
C.大于50°
D.等于100°
二、填空题。
7.光从一种介质斜射入其他介质时，传播方向发生
的现象叫做光的折射。
8.光的折射规律：
①从空气斜射入其他介质，折射光线向法线偏折，折射角
入射角。
②光从其他介质斜射入空气，折射光线远离法线偏折，折射角
入射角。
③光垂直射向介质表面时，传播方向
。（这时反射角、入射角和折射角均为
°）
④折射角随入射角的增大而
。
9.在探究光折射时的特点的实验中，为了更清晰地观察到水中光路，可以在水中加入适量的
。
10.在折射现象中，光路
。折射使物体位置看起来变
（选填“高”或“低”）。

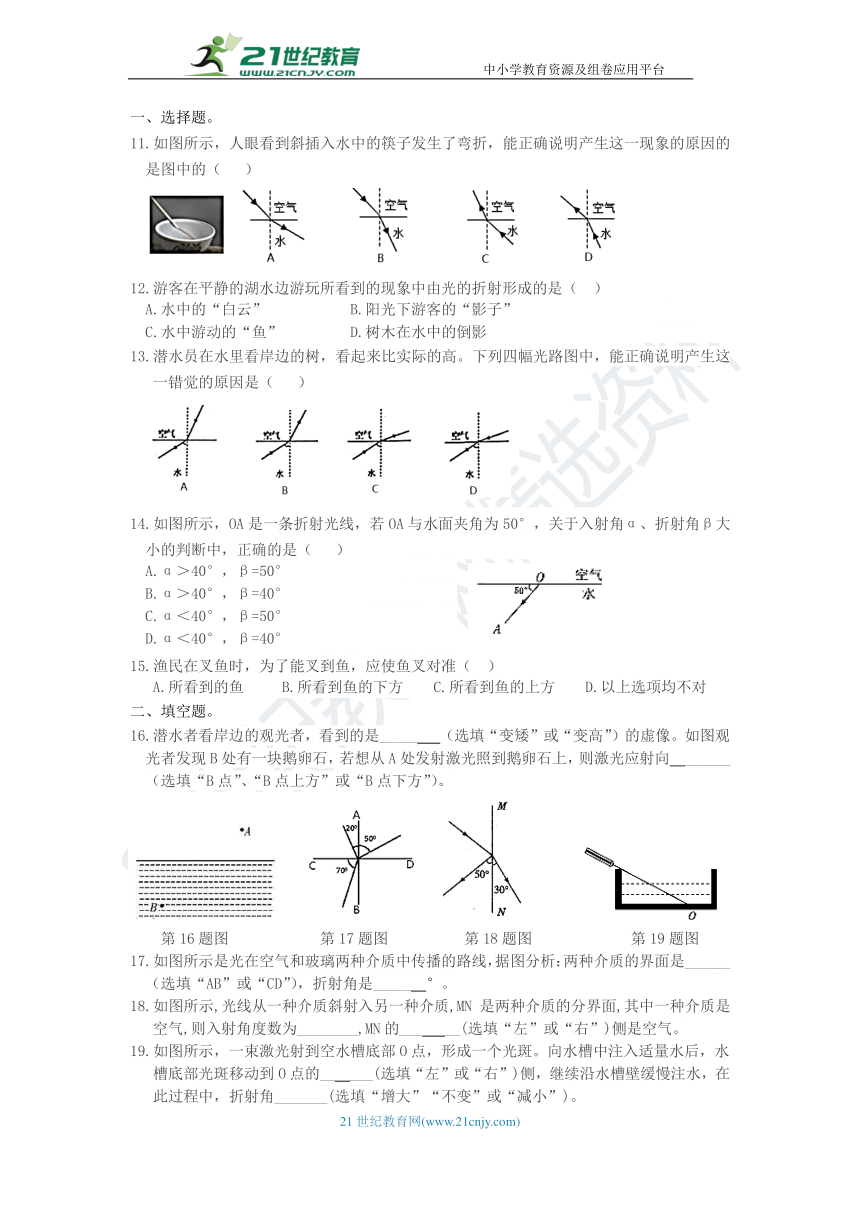

一、选择题。
11.如图所示，人眼看到斜插入水中的筷子发生了弯折，能正确说明产生这一现象的原因的是图中的（
?）
12.游客在平静的湖水边游玩所看到的现象中由光的折射形成的是（
）
A.水中的“白云”
B.阳光下游客的“影子”
C.水中游动的“鱼”
D.树木在水中的倒影
13.潜水员在水里看岸边的树，看起来比实际的高。下列四幅光路图中，能正确说明产生这一错觉的原因是（
?）
14.如图所示，OA是一条折射光线，若OA与水面夹角为50°，关于入射角α、折射角β大小的判断中，正确的是（?
）
A.α＞40°，β=50°
B.α＞40°，β=40°
C.α＜40°，β=50°
D.α＜40°，β=40°
15.渔民在叉鱼时，为了能叉到鱼，应使鱼叉对准（?）
A.所看到的鱼
B.所看到鱼的下方
C.所看到鱼的上方
D.以上选项均不对
二、填空题。
16.潜水者看岸边的观光者，看到的是________（选填“变矮”或“变高”）的虚像。如图观光者发现B处有一块鹅卵石，若想从A处发射激光照到鹅卵石上，则激光应射向________（选填“B点”、“B点上方”或“B点下方”）。
第16题图
第17题图
第18题图
第19题图
17.如图所示是光在空气和玻璃两种介质中传播的路线，据图分析：两种介质的界面是______
（选填“AB”或“CD”），折射角是_______°。
18.如图所示,光线从一种介质斜射入另一种介质,MN是两种介质的分界面,其中一种介质是空气,则入射角度数为________,MN的________(选填“左”或“右”)侧是空气。
19.如图所示，一束激光射到空水槽底部O点，形成一个光斑。向水槽中注入适量水后，水槽底部光斑移动到O点的_______(选填“左”或“右”)侧，继续沿水槽壁缓慢注水，在此过程中，折射角_______(选填“增大”“不变”或“减小”)。
三、实验探究题。
20.小明同学为探究光的折射规律设计了如图所示的实验装置，在玻璃水槽中竖直放置的光屏由E和F两个半圆形光屏组成，其竖直方向的直径NOM为两半圆的分界线，其中光屏F可绕直径NOM在水平面内前后折转。
（1）实验时，先让光屏EF位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束。小明将光屏F向后折转一定角度后，则在光屏F上________（选填“能”或“不能”）看到折射光，这说明折射光和入射光_______（选填“在”或“不在”）同一平面内。
（2）保持入射点O不变，多次改变入射光AO与ON的夹角进行实验，他测量记录了如上表所示的数据。分析这些数据得出的结论是_______
。（写出一条即可）
（3）小明将光屏F调至与光屏E在同一平面内，然后在玻璃水槽底部用另一只激光笔让光贴着光屏F沿BO射向水面时，可看到折射光沿OA方向射出，这说明在光的折射现象中光路是________。
一、选择题。
21.
(2020·广东)岸上的人看到水中小鱼的光路图是（?
）
22.
(2020·恩施)一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会（?
）
A.在原地不动
B.先向左移再向右移
C.向左移动
D.向右移动
23.
(2020·重庆)如图所示，由于光的折射形成的是（?
）
A.倒立的“烛焰”
B.变幻的“手影”
C.“折断”的铅笔
D.金色的“日环”
24.(2020·深圳)有经验的渔民都知道：只有瞄准看到的鱼的下方才能叉到鱼。对此做法解释正确的光路图是（　
）
25.
(2020·泰安)人在水面下看到岸边景物的正确光路是（?
）
二、填空题。
26.
(2020·贵港)东湖公园的湖边垂柳成荫，水面倒影如镜，湖水清澈见底，从物理学角度看：“垂柳成荫”是由于光的________形成的，“清澈见底”是由于光的________形成的。
27.
(2019·扬州)
“鱼戏莲叶间”；看见水中的鱼是由于光的_______形成的像。
28.
(2019·烟台)小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（如图）。小明看不到硬币，这是因为________
；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的________；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的________。
三、作图题。
29.
(2020·呼伦贝尔)如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线?
30.
(2020·南充)一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。
31.(2020·聊城)一束光从水斜射入空气中，其折射光线如图所示。请在图中作出此光线的入射光线（注意标出法线）。
第四章
光现象
第4节
光的折射
课课练
参考答案
1.B
2.A
3.B
4.A
5.C
6.A
7.偏折
8.小于
大于
不变
0
增大
9.
蓝墨水（牛奶）
10.可逆
高
11.D
12.C
13.D
14.B
15.B
16.变高
B
17.AB
40
18.
40°
右
19.左
不变
20.（1）不能
在
（2）折射角随入射角的增大而增大
（3）可逆的
21.B
22.D
23.C
24.B
25.C
26.直线传播
折射
27.折射
28.光沿直线传播
反射
折射
29.
30.
31.
