光的折射

(共24张PPT)
光的折射

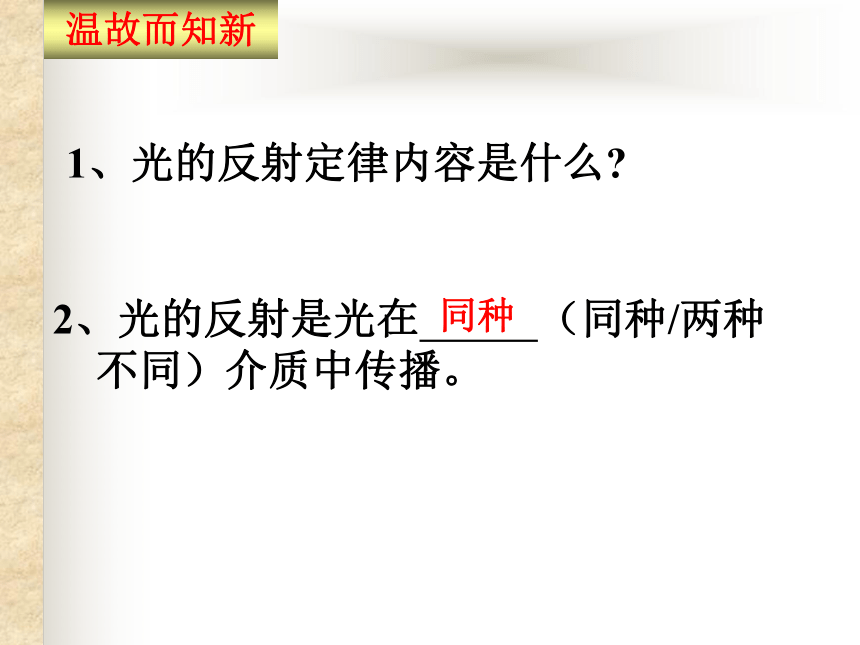

2、光的反射是光在 （同种/两种不同）介质中传播。
同种
温故而知新
1、光的反射定律内容是什么
情景引入
将铅笔斜插入水中你发现了什么
活动1
温馨提示：可以从上方或者侧面观察.
活动2

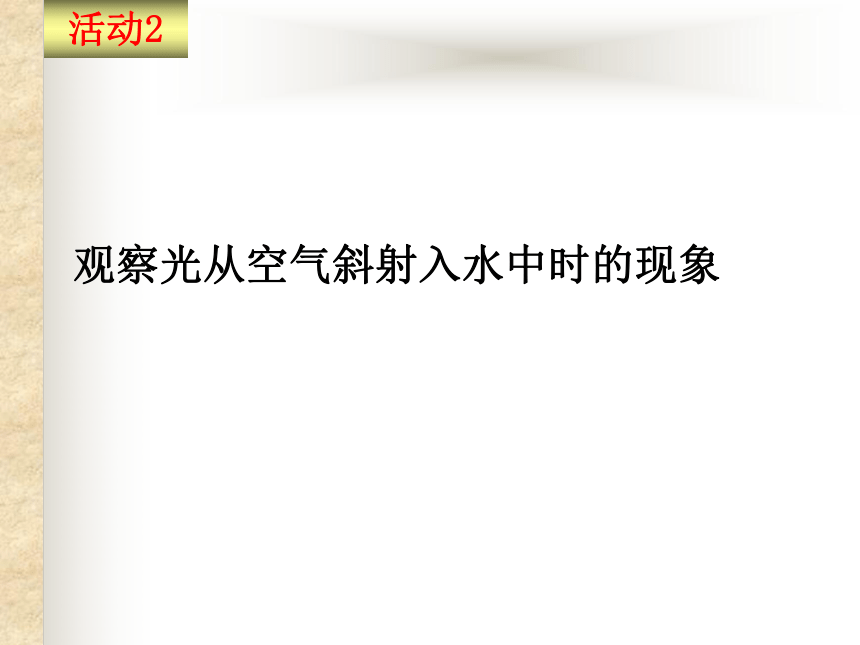

观察光从空气斜射入水中时的现象
光从空气斜射入水中,传播方向怎样偏折
α
γ
A
O
B
N
N/
空气
水
入射光线

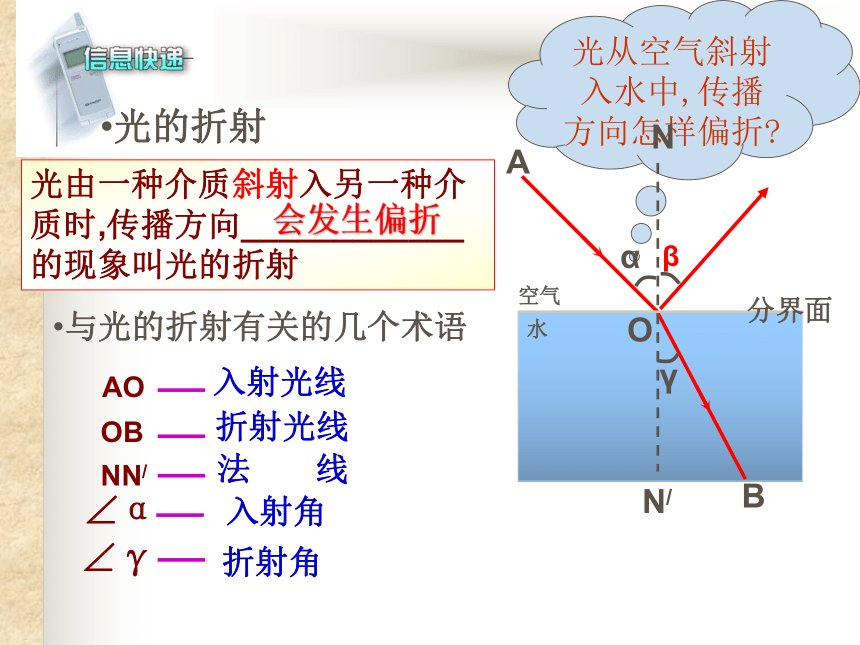

光的折射
光由一种介质斜射入另一种介质时,传播方向____________的现象叫光的折射
与光的折射有关的几个术语
AO
折射光线
OB
法 线
NN/
入射角
折射角
∠α
∠γ
会发生偏折
β
分界面
N
N/
α
水
空气

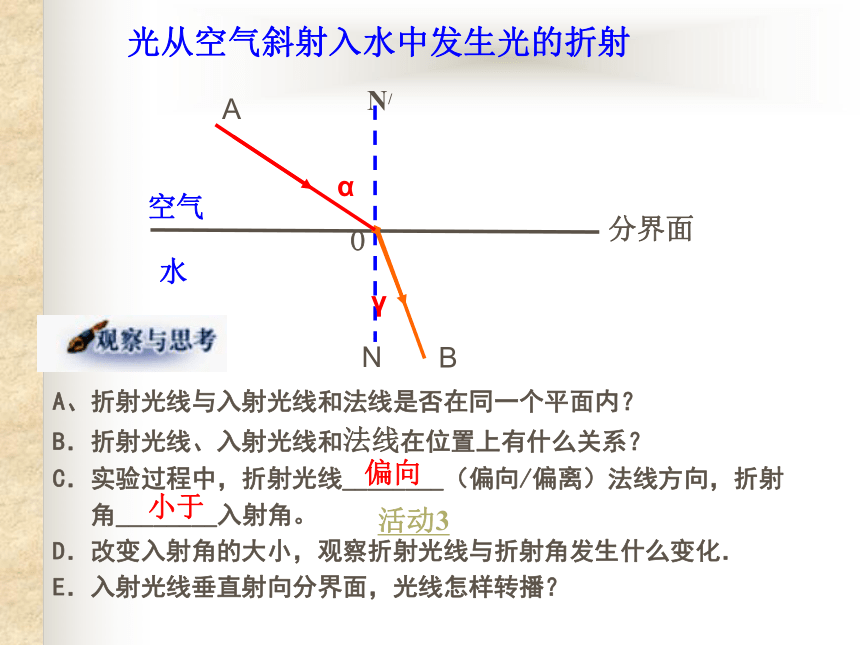

光从空气斜射入水中发生光的折射
A、折射光线与入射光线和法线是否在同一个平面内？
B．折射光线、入射光线和法线在位置上有什么关系？
C．实验过程中，折射光线________（偏向/偏离）法线方向，折射
角________入射角。
D．改变入射角的大小，观察折射光线与折射角发生什么变化．
E．入射光线垂直射向分界面，光线怎样转播？
γ
B
A
O
偏向
小于
分界面
活动3
3、当光从空气斜射入玻璃或水中时,折射光线
(偏向/偏离)法线方向. 折射角 入射角.
当光从玻璃或水斜射入空气中时,折射光线
(偏向/偏离)法线方向.折射角 入射角.
当光垂直射入玻璃(或水)中时,传播方向 .
偏向
偏离
不变
小于
大于
1、折射光线、入射光线、法线在同一平面内
光折射的特点
2、折射光线、入射光线分居法线两侧

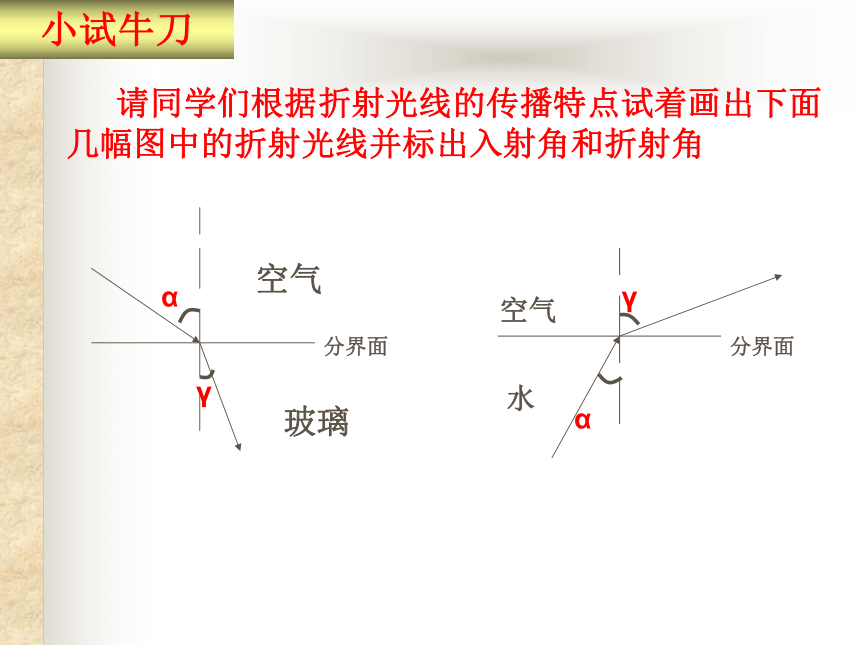

请同学们根据折射光线的传播特点试着画出下面几幅图中的折射光线并标出入射角和折射角
空气
玻璃
空气
水
α
γ
α
γ
分界面
分界面
小试牛刀
B
A
活动4

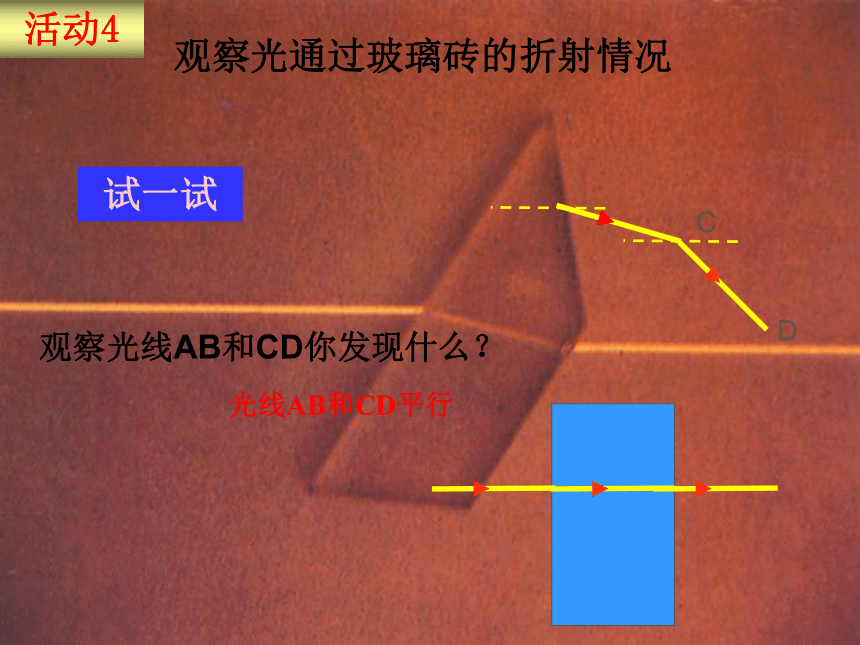

观察光通过玻璃砖的折射情况
试一试
C
D
观察光线AB和CD你发现什么？
光线AB和CD平行
w
w
w

有经验的渔民在叉鱼时,要向看到的鱼的___方投叉,才能叉到鱼.
从物理走向生活
s
S′
下
人看水中的鱼儿位置变浅了
为什么铅笔斜插入水中后向上弯折了
情景再现
为什么
危险
总结：
由光的折射所形成的虚像都是位置变浅（或变高）了的像。
光由一种介质进入另一种介质时会发生折射。
那在同一种介质中会发生折射吗？
同种不均匀介质中，光线也会发生折射。
日常生活中光的折射现象
（a）变扁的太阳
（b）变方的太阳
（c）三日同辉--幻日
海市蜃楼
这节课你学到了什么？
课堂小结
1、生活中许多常见的物品，可以用来做物理实验。现有玻璃杯、铅笔、白纸、玻璃板和水，从中选用器材可以做哪些光学实验？
要求：至少设计两个实验，并简要写出实验的方法.
课堂练兵
光线穿过三棱镜两个表面将怎样折射呢
拓展延伸
课后活动
将一枚硬币放在烧杯的底部一侧 ，然后向后退到恰好看不到它的位置。请另一位同学往烧杯里缓缓注水（注意不要移动硬币位置），你能再次看到它吗？
硬币
想一想，这是什么原因？
活动3
如果光线沿BO方向射向O点,猜一猜,折射光线将沿什么方向从水面射出
在光的折射现象中，光路也是可逆的
水
空气
B
A
O
α
γ
