发生在肺内的气体交换

(共17张PPT)
生 物 七年级下册
第二节
发生在肺内的气体交换

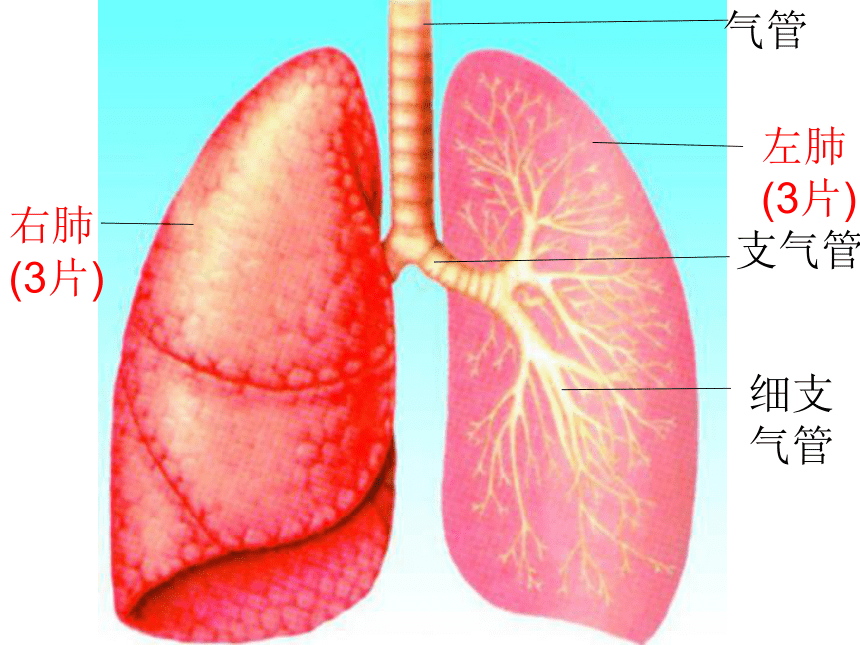

右肺(3片)
左肺(3片)
气管
支气管
细支气管
气管
支气管
细支气管
肺泡管
肺泡

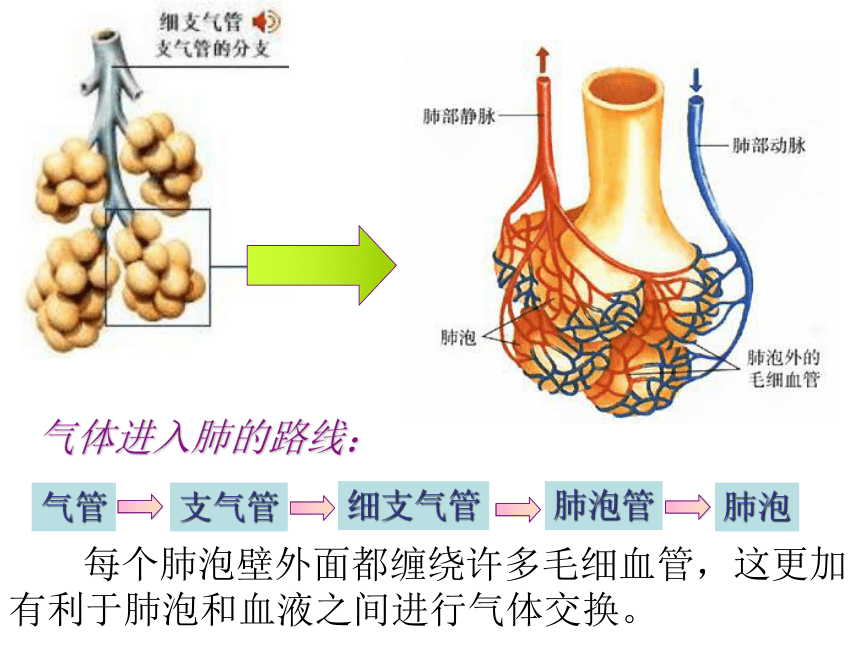

气体进入肺的路线：
每个肺泡壁外面都缠绕许多毛细血管，这更加有利于肺泡和血液之间进行气体交换。
肺是呼吸系统的主要器官，是气体交换的主要场所。
呼吸运动：
人体的胸廓有节律的扩大和缩小的运动
肺
肋骨
肋间肌
膈
吸气
肋间肌收缩、膈肌收缩
胸廓的前后、上下径增大
胸廓容积增大
肺扩张
空气进入肺
呼气
肋间肌舒张、膈肌舒张
胸廓的前后、上下径减小
胸廓容积缩小
肺回缩
气体排出肺
吸气 呼气
肋间外肌
肋骨
膈肌
胸廓
肺
收缩
收缩
向上向外运动
扩张
扩张
舒张
向下向内运动
舒张
缩小
缩小
气管
支气管
肺
膈
肺活量
尽力吸气后再尽力呼出的气体量
自制肺量计
溶解于血浆中被运送的二氧化碳
由红细运送的氧

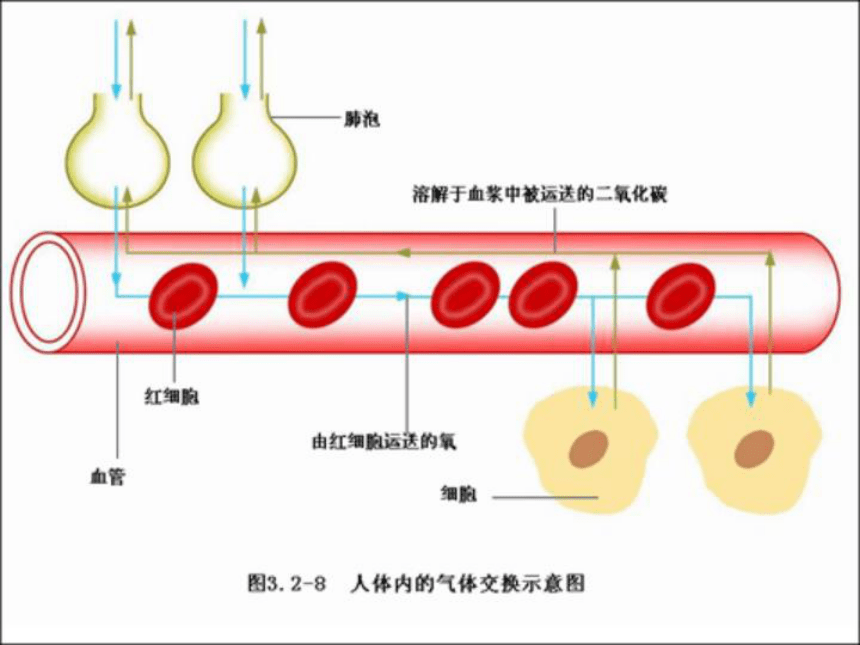

图3.2-8人体内的气体交换示意图
肺部静脉
肺部动脉
肺泡
肺泡外的
毛细血管
毛细血管

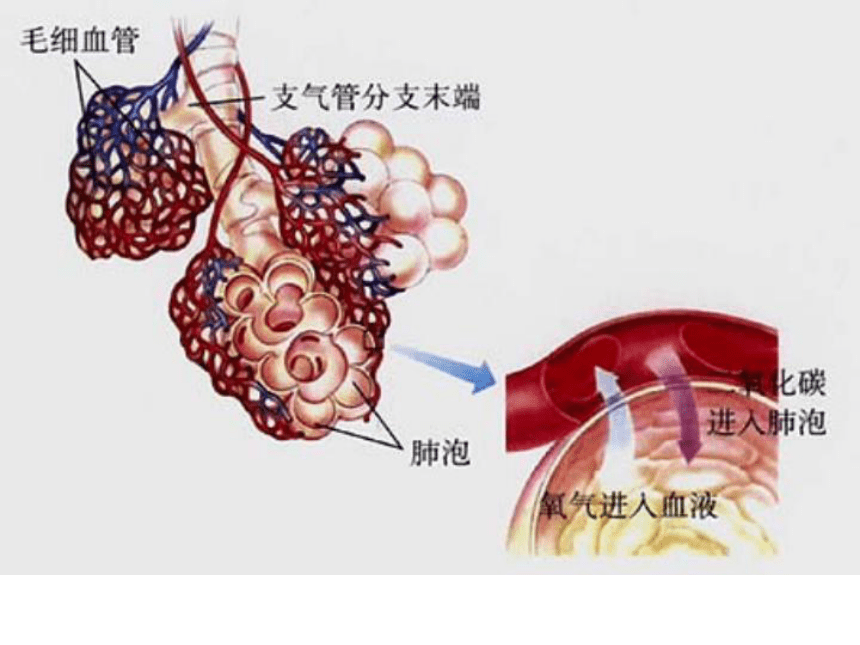

支气管分支末端
化碳
进入肺泡
肺泡
氧氕进入血液
MS
细支气管
肺泡囊
支气管的分支
肺泡管
细支气管的分支
血管
毛细血管
肺泡Q
吸入气体
呼出气体
肋骨
膈肌收缩
膈肌舒张
位置下降
位置上升
⊙
