人教版九年级全一册 第十六章 电压 电阻 第2节 串、并联电路中电压的规律 同步练习（含答案）

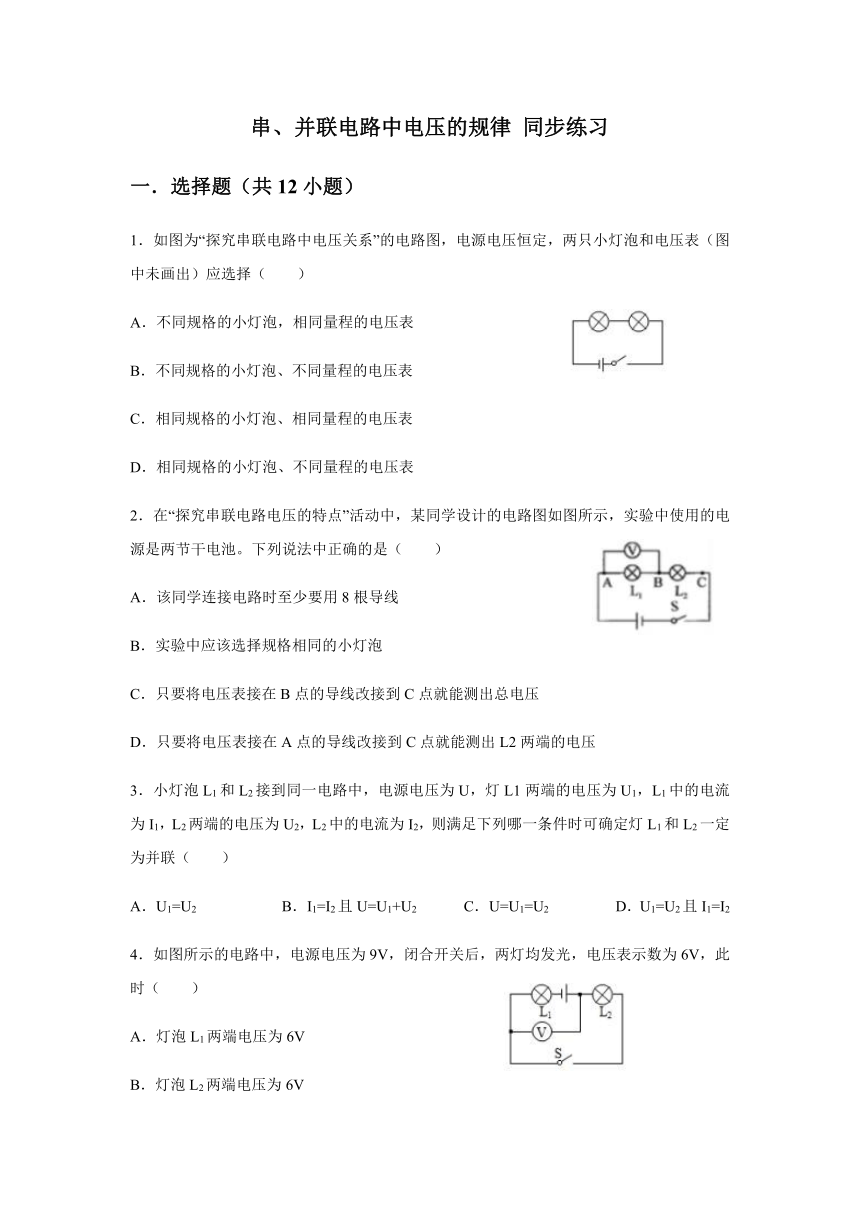

串、并联电路中电压的规律
同步练习
一．选择题（共12小题）
1．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择（　　）
A．不同规格的小灯泡，相同量程的电压表
B．不同规格的小灯泡、不同量程的电压表
C．相同规格的小灯泡、相同量程的电压表
D．相同规格的小灯泡、不同量程的电压表
2．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
3．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（　　）
A．U1=U2
B．I1=I2且U=U1+U2
C．U=U1=U2
D．U1=U2且I1=I2
4．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V

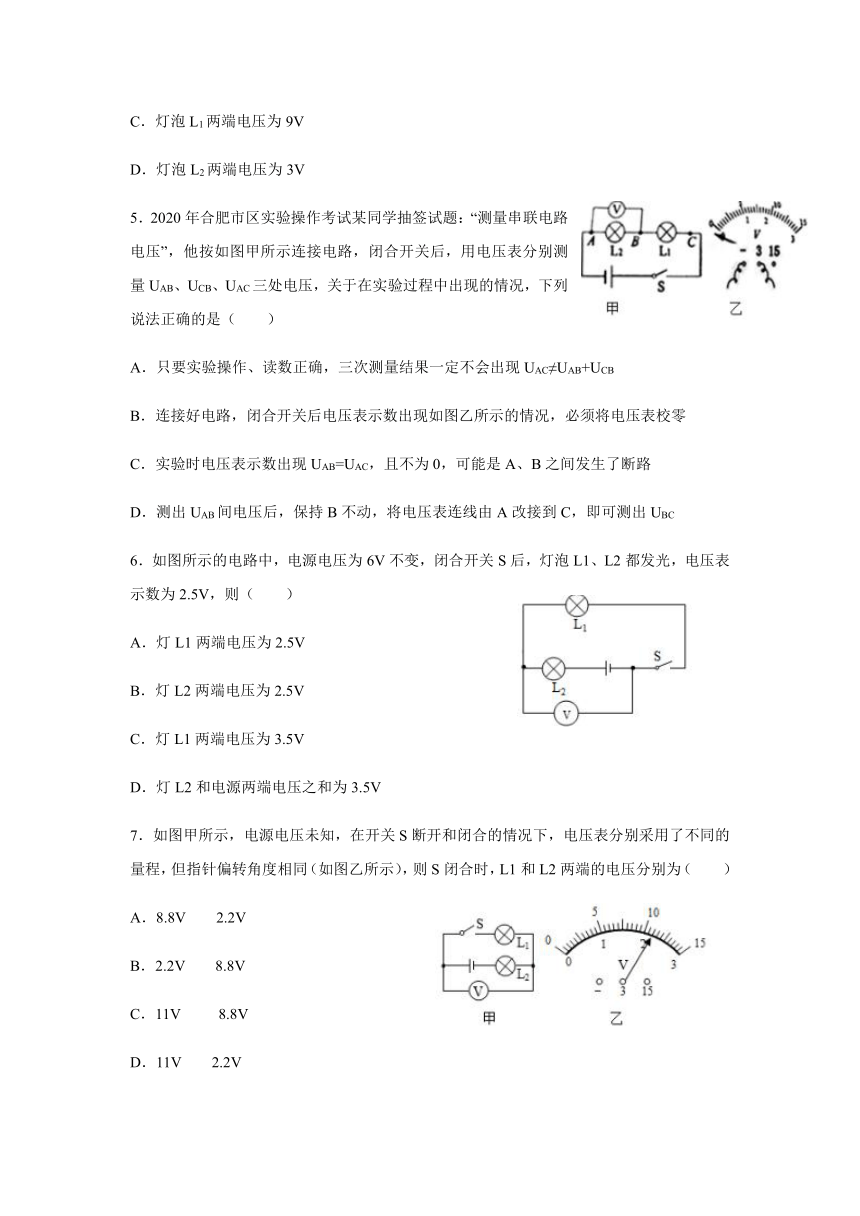

5．2020年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UCB、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．只要实验操作、读数正确，三次测量结果一定不会出现UAC≠UAB+UCB
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
6．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则（　　）
A．灯L1两端电压为2.5V
B．灯L2两端电压为2.5V
C．灯L1两端电压为3.5V
D．灯L2和电源两端电压之和为3.5V
7．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，L1和L2两端的电压分别为（　　）
A．8.8V
2.2V
B．2.2V
8.8V
C．11V
8.8V
D．11V
2.2V

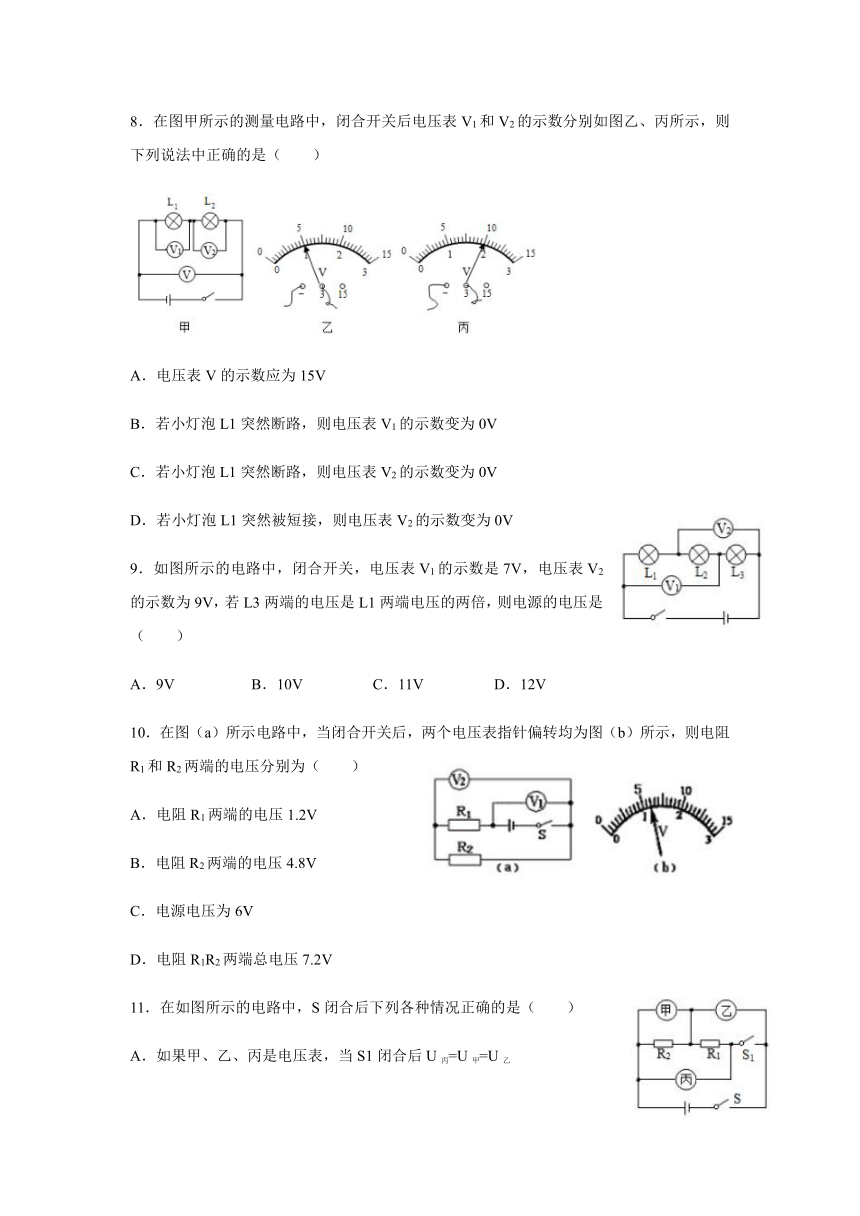

8．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（　　）
A．电压表V的示数应为15V
B．若小灯泡L1突然断路，则电压表V1的示数变为0V
C．若小灯泡L1突然断路，则电压表V2的示数变为0V
D．若小灯泡L1突然被短接，则电压表V2的示数变为0V
9．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．9V
B．10V
C．11V
D．12V
10．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V
B．电阻R2两端的电压4.8V
C．电源电压为6V
D．电阻R1R2两端总电压7.2V
11．在如图所示的电路中，S闭合后下列各种情况正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙=U甲=U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数大于丙表的示数

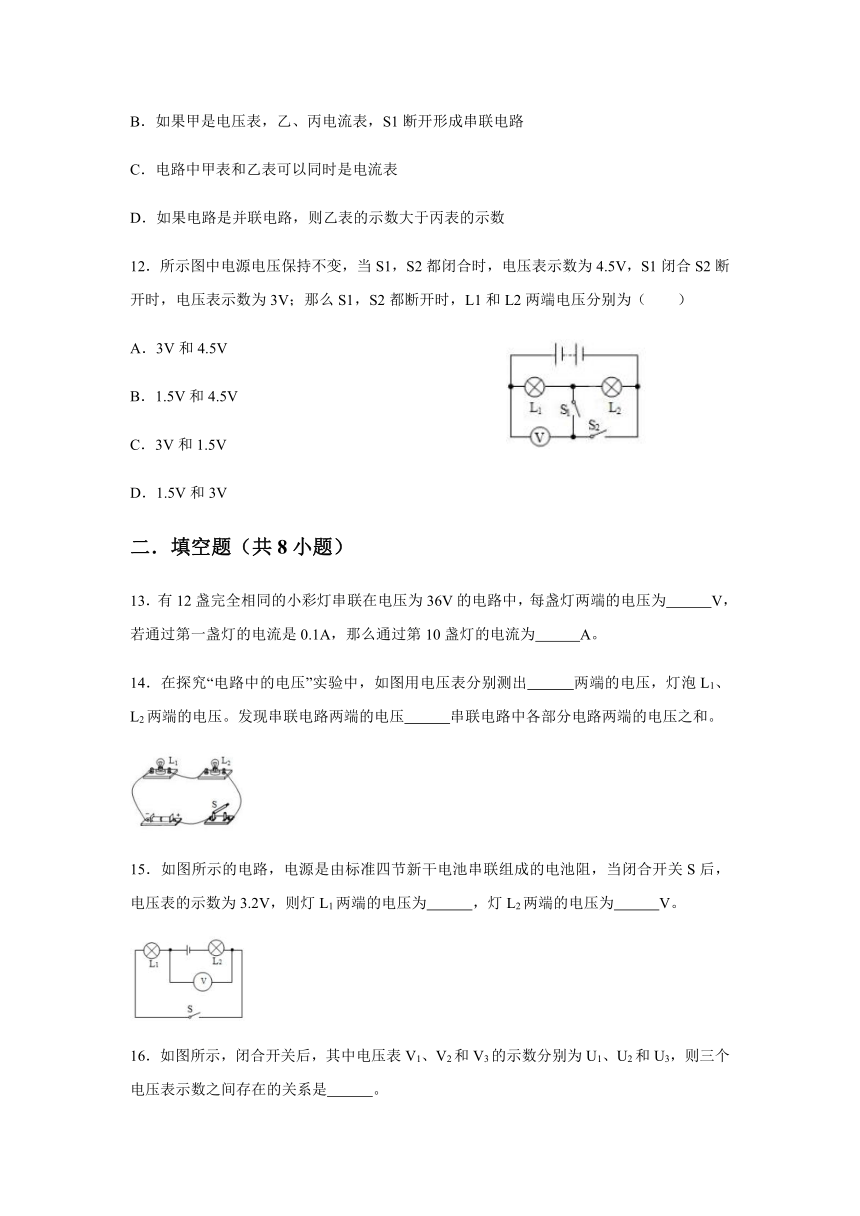

12．所示图中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V，S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端电压分别为（　　）
A．3V和4.5V
B．1.5V和4.5V
C．3V和1.5V
D．1.5V和3V
二．填空题（共8小题）
13．有12盏完全相同的小彩灯串联在电压为36V的电路中，每盏灯两端的电压为
V，若通过第一盏灯的电流是0.1A，那么通过第10盏灯的电流为
A。
14．在探究“电路中的电压”实验中，如图用电压表分别测出
两端的电压，灯泡L1、L2两端的电压。发现串联电路两端的电压
串联电路中各部分电路两端的电压之和。
15．如图所示的电路，电源是由标准四节新干电池串联组成的电池阻，当闭合开关S后，电压表的示数为3.2V，则灯L1两端的电压为
，灯L2两端的电压为
V。
16．如图所示，闭合开关后，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关系是
。

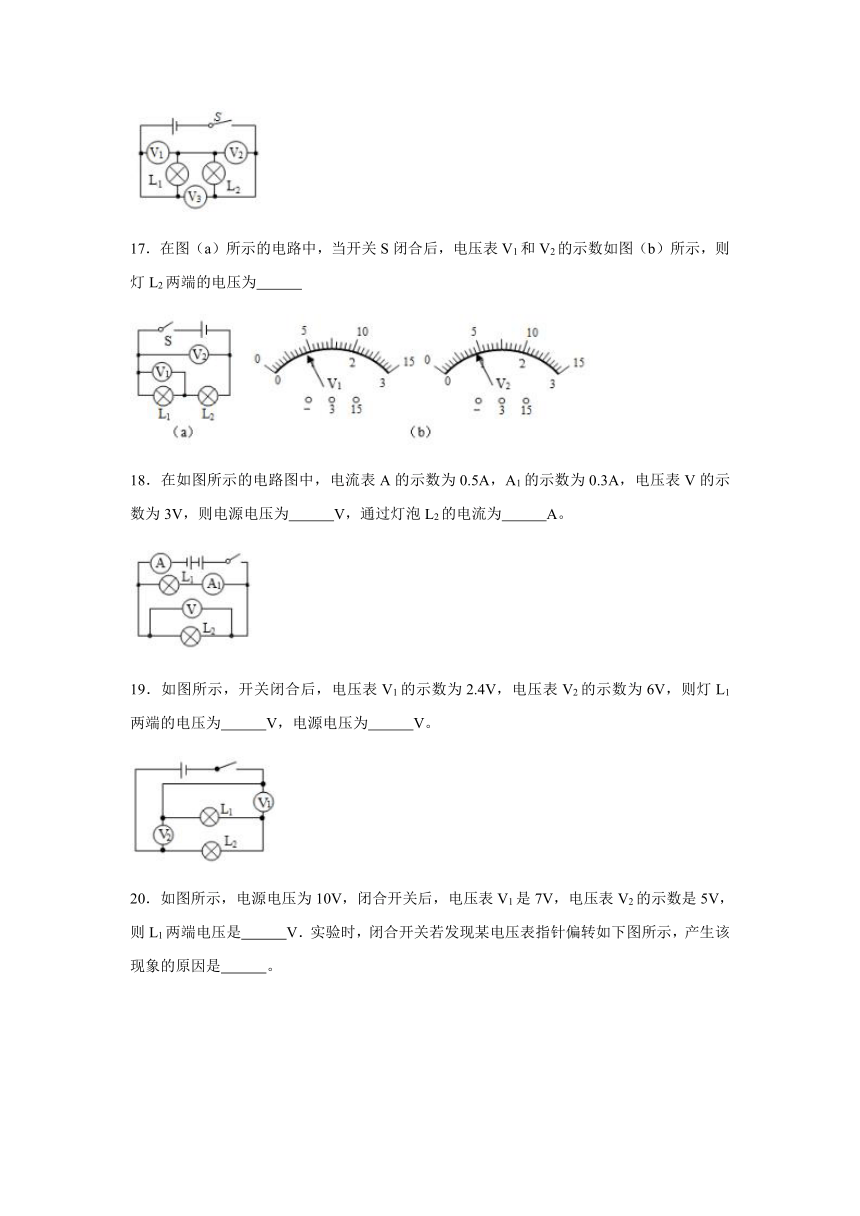

17．在图（a）所示的电路中，当开关S闭合后，电压表V1和V2的示数如图（b）所示，则灯L2两端的电压为
18．在如图所示的电路图中，电流表A的示数为0.5A，A1的示数为0.3A，电压表V的示数为3V，则电源电压为
V，通过灯泡L2的电流为
A。
19．如图所示，开关闭合后，电压表V1的示数为2.4V，电压表V2的示数为6V，则灯L1两端的电压为
V，电源电压为
V。
20．如图所示，电源电压为10V，闭合开关后，电压表V1是7V，电压表V2的示数是5V，则L1两端电压是
V．实验时，闭合开关若发现某电压表指针偏转如下图所示，产生该现象的原因是
。
三．实验探究题（共2小题）
21．小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）为了使探究得出的结论具有普遍意义，L1和L2应该选择
。（选填“相同”或“不相同”）的小灯泡。
（2）小希根据如图连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了
（选填（“短路”或“断路”）。
（3）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小聪为这样操作太麻烦，只需将与A点相连的导线改接到C点即可，小希认为小聪的办法是错误的，原因是
。
22．如图甲是小明“探究串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应
。实验时，灯L1和灯L2的规格应
。（填“相同”或“不相同”）
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是
。
（3）处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是
V；为了使实验结果更准确，接下来小明应该：断开开关
。
（4）正确实验后，小明分析多组数据得出结论：
。（请使用文字叙述）
四．计算题（共4小题）
23．如图电路中，电源电压为6V．开关闭合后，电流表A的示数为0.5A，A1表示为0.3A。
求：（1）灯L1两端的电压U1；
（2）通过灯L1的电流I1；
（3）通过灯L2的电流I2；
（4）灯L2两端的电压U2。
24．如图所示的电路中，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，求
（1）电源电压。
（2）L1和L2两端的电压。
25．在如图所示电路中，电压表V1示数为9V，V2示数为7V．若电源电压为12V，则灯L1、L2、L3两端的电压为多少？
26．如图甲所示的电路中，电源电压为4.5V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L2的灯丝烧断，电流表A1、A2的示数分别是多少？
参考答案
1-5：ACCBC
6-10:ABCCC
11-12:DC
13、3；0.1
串联电路；等于
3.2；2.8
3.6V
3；0.2
2.4；6
2；电压表的正负接线柱接反了
：（1）不相同；（2）断路；（3）电压表的正负接线柱接反了
（1）断开；不相同；（2）L1断路；（3）0.5；换接电压表0～3V；（4）串联电路的总电压等于各部分电压之和
23、：（1）灯L1两端的电压为6V；
（2）通过灯L1的电流为0.3A；
（3）通过灯L2的电流为0.2A；
（4）灯L2两端的电压为6V。
24、：（1）电源电压为4.5V。
（2）L1和L2两端的电压分别为3V和1.5V。
25、灯L1、L2、L3两端的电压各为5V、4V、3V。
26、：（1）灯泡L1、L2两端的电压都为4.5V；
（2）通过灯泡L1、L2的电流分别是0.32A、0.38A；
（3）若灯泡L2的灯丝烧断，电流表A1为0.32A，A2的示数为0
