串、并联电路中电流的规律
第十五章
第５节
回忆串联和并联电路：
串联电路
并联电路
探究1：串联电路的电流规律
S
L2
A
B
C
L1
S
L2
L1
A
测量A点电流
实验探究
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？
A
测量A点电流的电路图
实验电路图：
B
C
A
A
A
C

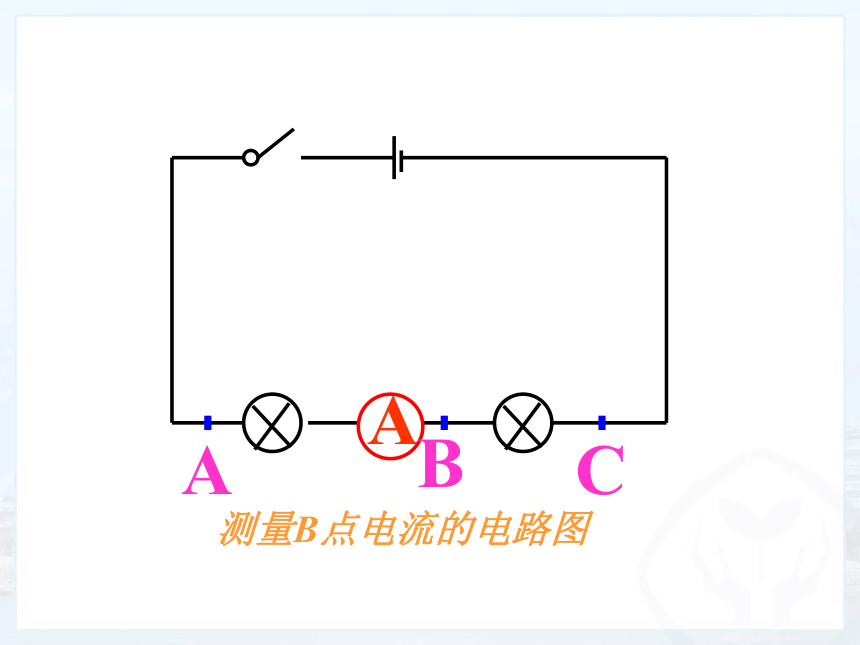

测量B点电流的电路图
B
A
B
A
测量C点电流的电路图
C

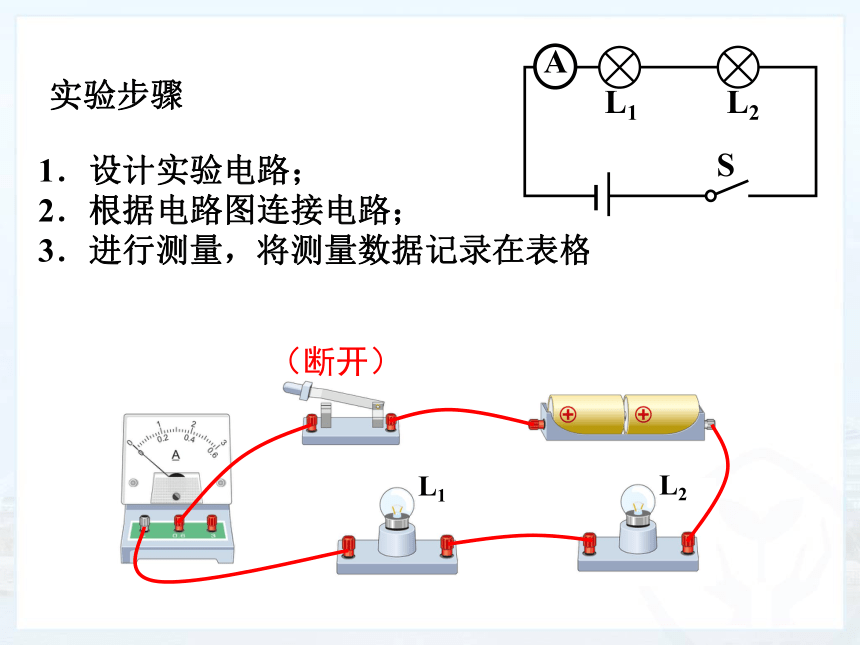

1．设计实验电路；
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中；
L2
L1
实验步骤
（断开）
S
L2
L1
A

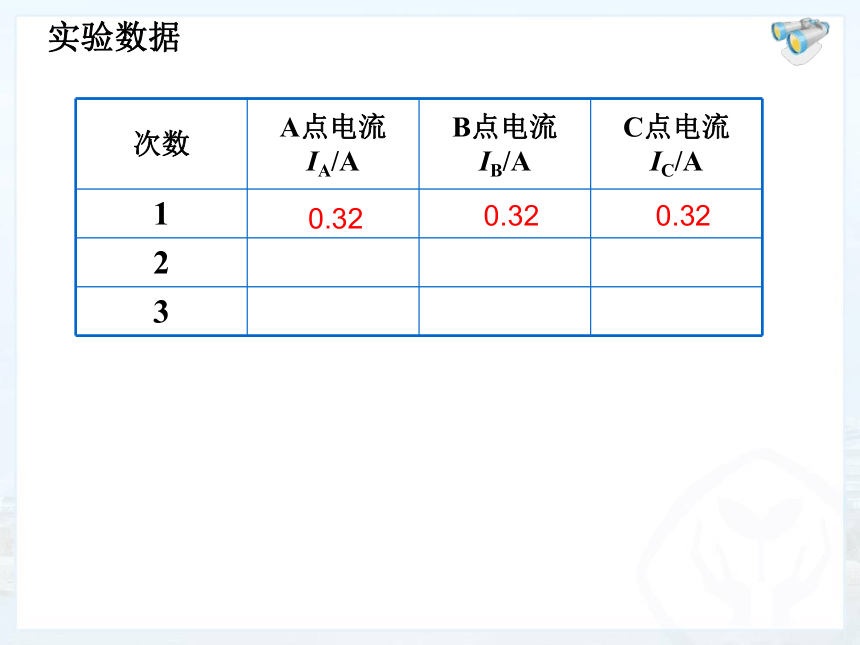

次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
2
3
实验数据
0.32
0.32
0.32

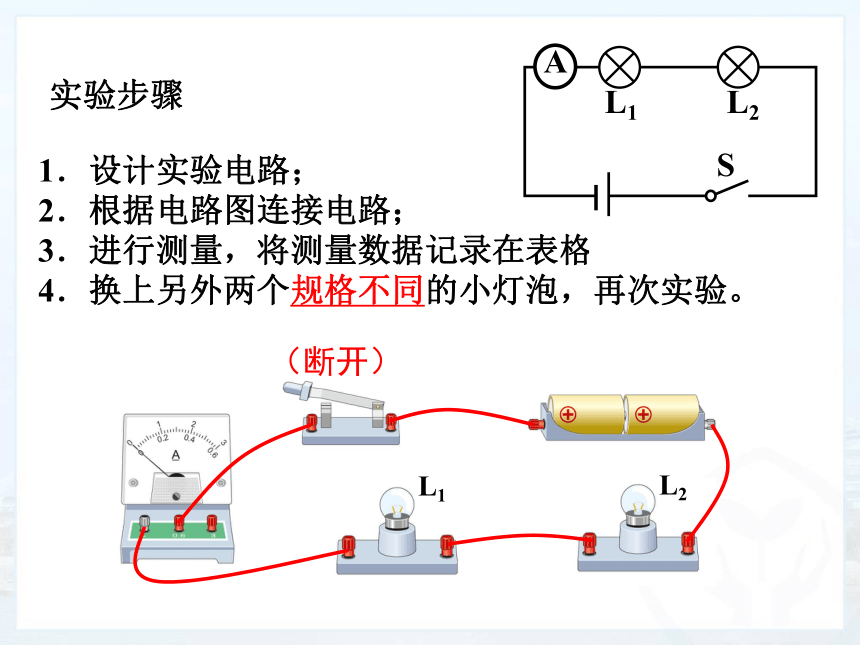

1．设计实验电路；
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中；
4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤
（断开）
S
L2
L1
A
实验结论：串联电路中，电流处处相等。
次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
2
3
实验数据
0.32
0.32
0.32
0.28
0.28
0.28
0.24
0.24
0.24
测量多次的目的：
使结论具有普遍性
过关训练
1、将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（　　）
A．通过L2的电流比L1大
B．通过L2的电流比L1小
C．通过两灯的电流一样大
D．无法比较通过两灯的电流大小
C
2、如图所示，将粗细不均匀的导体接入电路，a处半径为b处的2倍，则这两处电流关系是
（　　）
A．Ia=2Ib
B．Ia=4Ib
C．Ia=Ib
D．2Ia=Ib
C
3、节日彩灯上串联着20只小灯泡，如果电源插头处电流为200毫安，那么通过每只小灯泡的电流为（　　）
A．10毫安
B．200毫安
C．180毫安
D．4安
B
L1
L2
L1
A
B
C
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？
实验2：并联电路的电流规律
测出A点电流
A
A
进行实验
测出B点电流
A
B
测出C点电流
A
C
　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
实验步骤：
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
2
3
实验数据
0.1
0.2
0.3
0.12
0.22
0.33
0.21
0.24
0.45
注意事项：
1、在连接电路时，开关要
；
2、电流表跟被测用电器____；电流从_____流入，从_________流出。
3、电流不确定时要先进行_____；
4、选择多个
规格的灯泡。
5、多次测量获得多组数据，目的是______
____________。
断开
不同
串联
正接线柱
负接线柱
试触
使结论具有普遍性
过关训练
计算题
如图甲所示的电路，当开关S闭合后，两灯都发光．这时两个电流表A1、A2指针所指的位置都如图乙所示。
求：（1）通过灯L1的电流，
（2）通过灯L2的电流．
如图所示，闭合开关，通过灯L1的电流为0.3A，通过灯L2的电流为0.2A，通过灯L3的电流为0.1A，现在用I1、I2、I3分别表示A1、A2、A3读数，则下列说法中正确的是（
）
A、I1=0.3A
B、I2=0.2A
C、I3=0.6A
D、I1=0.6A
D
0.3A
0.2A
0.1A
L1
L2
L3
0.1A
0.3A
0.6A
如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过
　
的电流，a电流表的读数应为
，b电流表的读数应为
。
L1
0~0.6A
0.3A
0~3A
1.2A
如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（　　）
A．通过灯L1的电流为0.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.7A
D．通过灯L2的电流为0.3A
B
0.5A
0.2A
0.3A
如图所示，闭合开关，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是（　　）
A．2：3
B．3：1
C．1：2
D．2：1
B
2
1
1
3
如图所示，只闭合开关S1时，电流表的示数为0.3A；若再闭合开关S2，发现电流表的示数变化了0.2A，此时通过L1的电流I1为
A；通过L2的电流I2为
A。
0.3
0.2
如图所示，通过L1的电流为0.3A，电流表A2、A3的示数之比为1:3，那么电流表A2的示数为
A。
0.15
