人教版九年级全一册第十五章电流和电路第5节 串、并联电路中电流的规律 同步练习（含答案） (1)

串、并联电路中电流的规律
同步练习

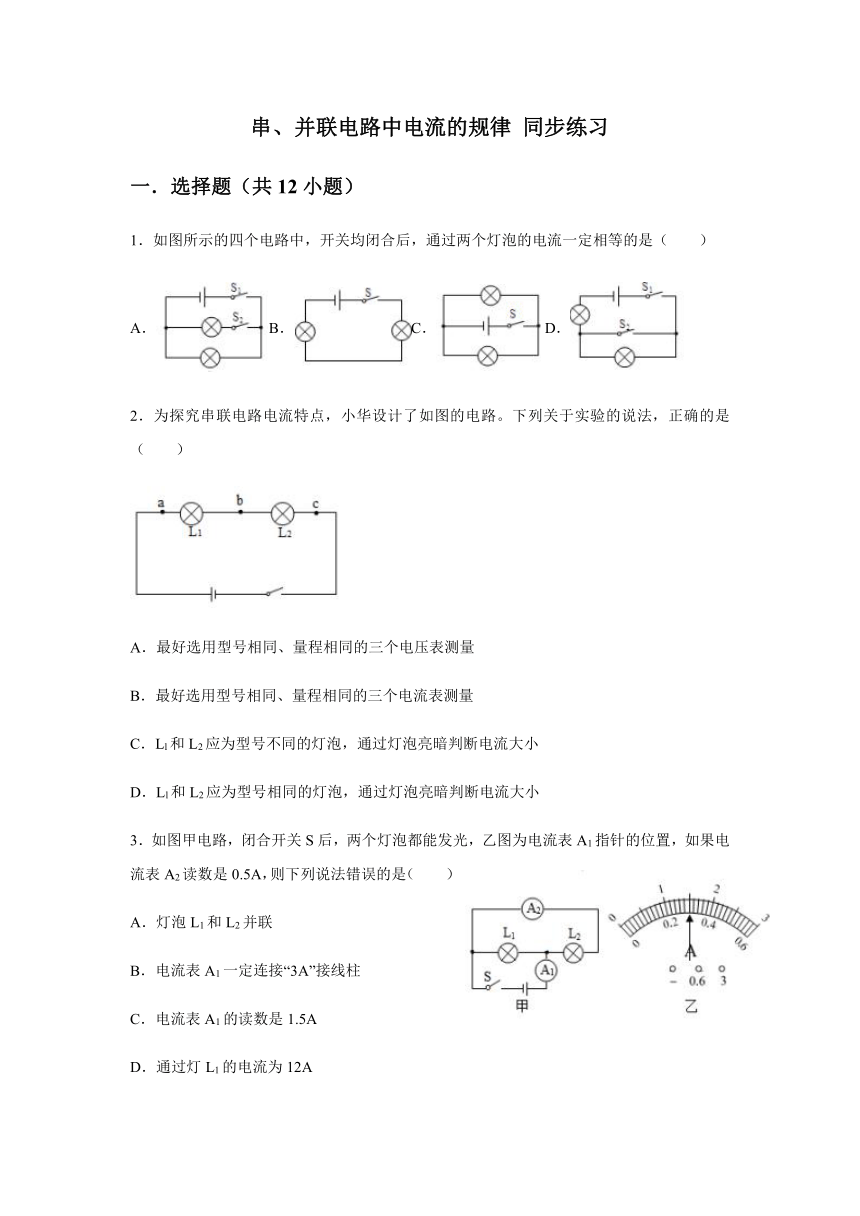

一．选择题（共12小题）
1．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A．B．C．D．
2．为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是（　　）
A．最好选用型号相同、量程相同的三个电压表测量
B．最好选用型号相同、量程相同的三个电流表测量
C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小
D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小
3．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（　　）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为12A

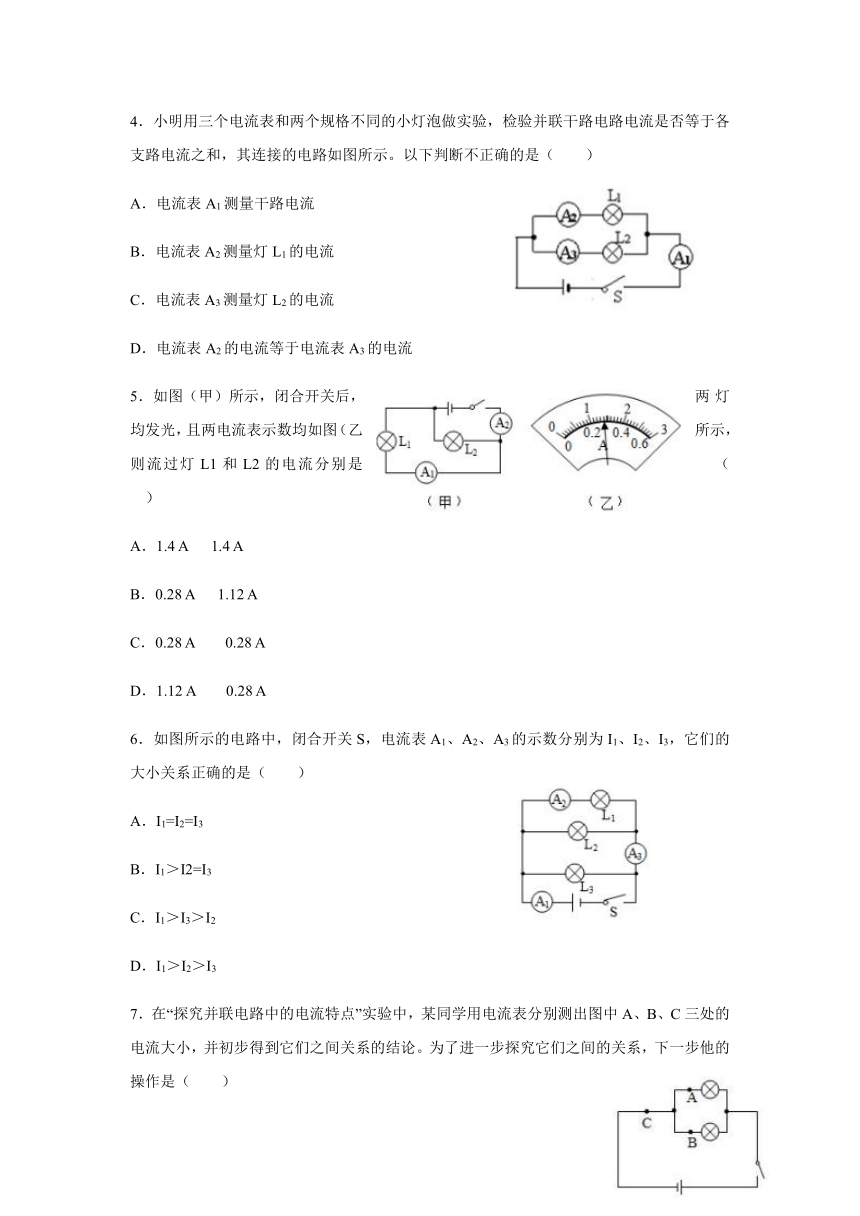

4．小明用三个电流表和两个规格不同的小灯泡做实验，检验并联干路电路电流是否等于各支路电流之和，其连接的电路如图所示。以下判断不正确的是（　　）
A．电流表A1测量干路电流
B．电流表A2测量灯L1的电流
C．电流表A3测量灯L2的电流
D．电流表A2的电流等于电流表A3的电流
5．如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L1和L2的电流分别是（　　）
A．1.4
A
1.4
A
B．0.28
A
1.12
A
C．0.28
A
0.28
A
D．1.12
A
0.28
A
6．如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3
B．I1＞I2=I3
C．I1＞I3＞I2
D．I1＞I2＞I3

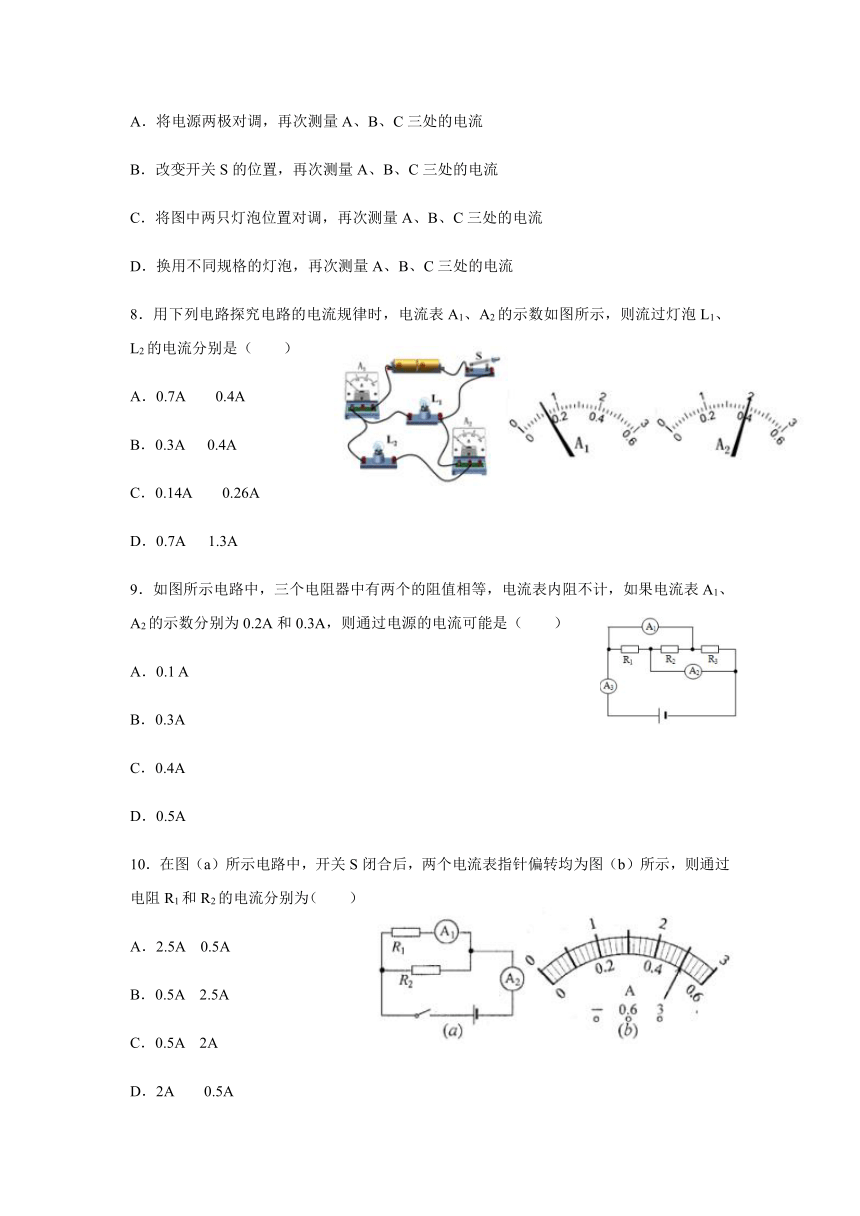

7．在“探究并联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是（　　）
A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格的灯泡，再次测量A、B、C三处的电流
8．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.7A
0.4A
B．0.3A
0.4A
C．0.14A
0.26A
D．0.7A
1.3A
9．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1
A
B．0.3A
C．0.4A
D．0.5A
10．在图（a）所示电路中，开关S闭合后，两个电流表指针偏转均为图（b）所示，则通过电阻R1和R2的电流分别为（　　）
A．2.5A
0.5A
B．0.5A
2.5A
C．0.5A
2A
D．2A
0.5A

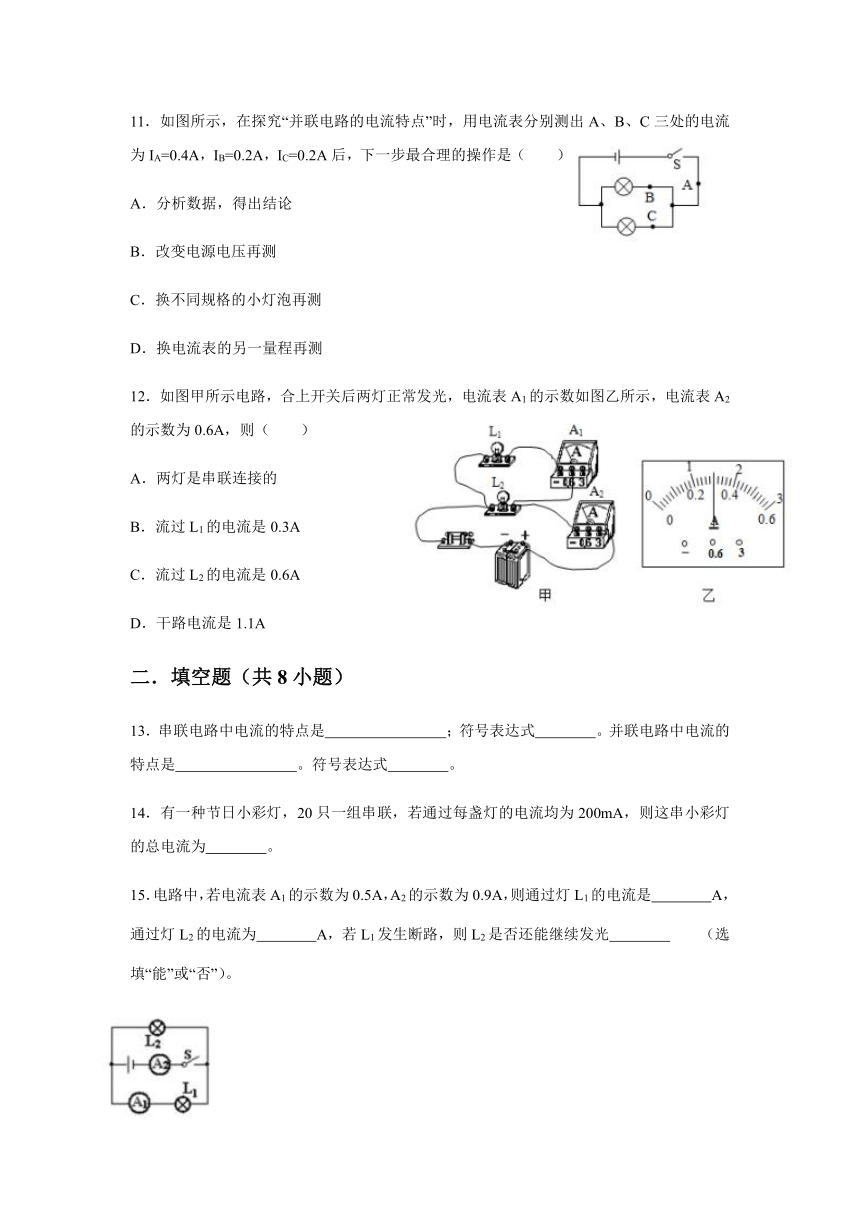

11．如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A后，下一步最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
12．如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A，则（　　）
A．两灯是串联连接的
B．流过L1的电流是0.3A
C．流过L2的电流是0.6A
D．干路电流是1.1A
二．填空题（共8小题）
13．串联电路中电流的特点是
；符号表达式
。并联电路中电流的特点是
。符号表达式
。
14．有一种节日小彩灯，20只一组串联，若通过每盏灯的电流均为200mA，则这串小彩灯的总电流为
。
15．电路中，若电流表A1的示数为0.5A，A2的示数为0.9A，则通过灯L1的电流是
A，通过灯L2的电流为
A，若L1发生断路，则L2是否还能继续发光
（选填“能”或“否”）。
16．在如图所示的甲、乙两电路中，当开关闭合时，测得通过A点和B点的电流都是0.2A，则甲图中通过C点的电流是
A；乙图中通过C点的电流是
A。
17．在“探究串联电路中各处电流的关系”实验中，某同学用电流表分别测出A、B、C三处的电流大小，如图所示。为了进一步探究A、B、C三处的电流大小关系，他下一步的操作应该是
，这样做的目的：
。
18．如图，已知通过L1，L2，L3的电流分别为30mA，40mA，50mA，则电流表A2的示数为：
A，电流表A3的示数：
A。
19．甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表读数应
A，b电流表的读数应为
A，通过L2的电流是
A。
20．如图所示，当开关闭合后，电流表A1示数为0.3A，电流表A2示数为0.5A，通过灯L1电流是
A，通过灯L2电流是
A。
三．实验探究题（共1小题）
21．在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）连接电路时电流表应
（选填“串联”或“并联”）在被测电路中，若要测量干路电流，则电流表应接在甲图中的
（选填“A”“B”或“C”）点；
（2）按照图甲所示电路，用笔画线代替导线连接实物图乙，要求电流表测A点电流；
（3）小明同学连接好电路，闭合开关后，发现电流表的指针偏转如图丙所示，原因是
；在排除故障后，闭合开关，电流表的示数如图丁所示，则电流表的示数为
A；
（4）下表是小明同学在实验中用两盏规格相同的灯泡得出的实验数据，由此他得出实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小明的探究过程的两点不妥之处：①
；②
。
四．计算题（共3小题）
22．如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
（1）两灯的连接方式是并联还是串联？电流表A、A1分别测量谁的电流？通过灯泡L1的电流为多少？
（2）电流表A的示数为多少？（3）通过灯泡L2的电流为多少？
23．观察如图甲所示电路，当开关S1和S3闭合S2断开时，电流表A1和A2的示数分别如图乙、丙，所示，则通过L1和L2的电流分别为多少A？
24．认真观察图，分析并解答下面的问题：
（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
参考答案
1-5：BBDDB
6-10:CDBCC
11-12:CB
各处电流相等；Ia=Ib=Ic；干路电流等于各支路电流之和；Ia=Ib+Ic
0.2A
0.5；0.4；是
0.2；0.4
换用不同规格的灯泡多次测量；得出普遍性结论
0.09；0.07
0.3；1.2；0.9
0.3；0.2
21、（1）串联；C；（2）图略；（3）电流表正负接线柱接反了；0.24；（4）①只进行了一次实验；
②所选的两灯泡规格相同.
22、：（1）两灯的连接方式是并联；电流表A1测灯L1所在支路电流，电流表A测干路电流；通过灯泡L1的电流为0.3A；
（2）电流表A的示数为1.5A；
（3）通过灯泡L2的电流为1.2A。
23、通过L1和L2的电流分别为0.5A和0.7A。
24、：（1）通过L1的电流是0.1A；
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A
