人教版九年级物理全一册 17.4 欧姆定律在串、并联电路中的应用同步训练（word版含答案）

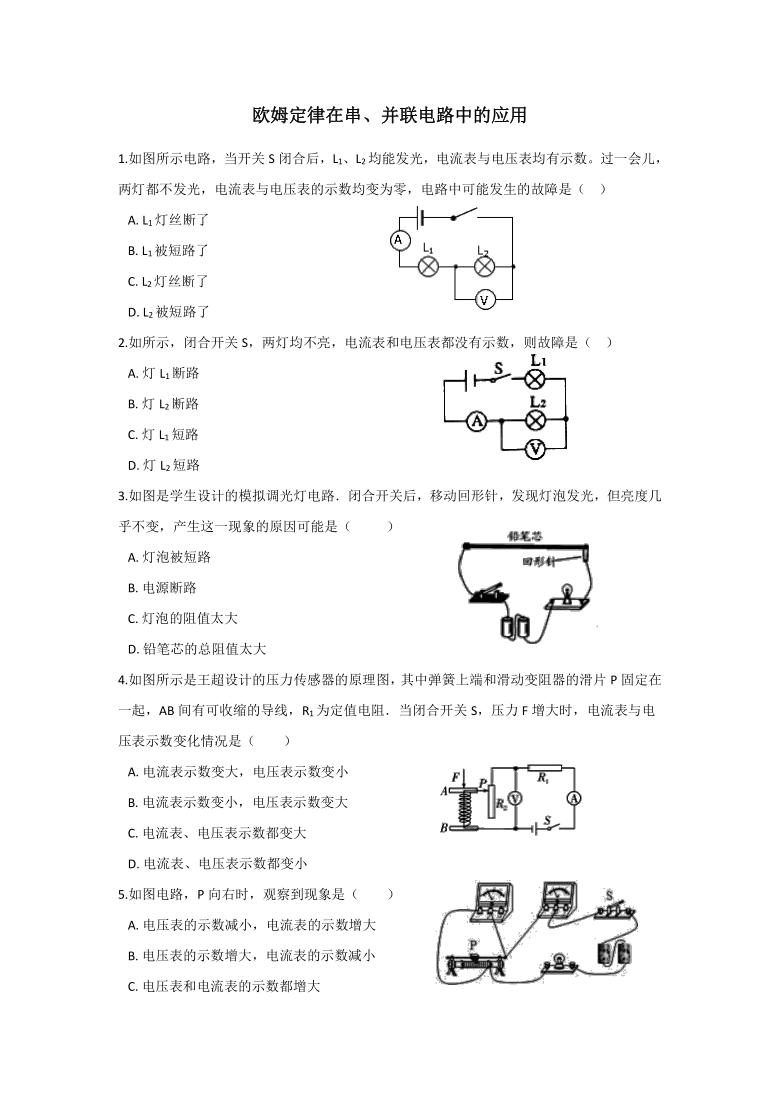

欧姆定律在串、并联电路中的应用
1.如图所示电路，当开关S闭合后，L1、L2均能发光，电流表与电压表均有示数。过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（??
）
A.?L1灯丝断了???????????????????????
B.?L1被短路了???????????????????????
C.?L2灯丝断了???????????????????????
D.?L2被短路了
2.如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（??
）
A.?灯L1断路???????????????????????????
B.?灯L2断路???????????????????????????
C.?灯L1短路???????????????????????????
D.?灯L2短路
3.如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（
）
A.?灯泡被短路?????????????????
B.?电源断路?????????????????
C.?灯泡的阻值太大?????????????????
D.?铅笔芯的总阻值太大
4.如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（　　）
A.?电流表示数变大，电压表示数变小??????????????????????
B.?电流表示数变小，电压表示数变大
C.?电流表、电压表示数都变大???????????????????????????????
D.?电流表、电压表示数都变小
5.如图电路，P向右时，观察到现象是（　　）
A.?电压表的示数减小，电流表的示数增大???????????????
B.?电压表的示数增大，电流表的示数减小
C.?电压表和电流表的示数都增大?????????????????????????????
D.?电压表和电流表的示数都减小

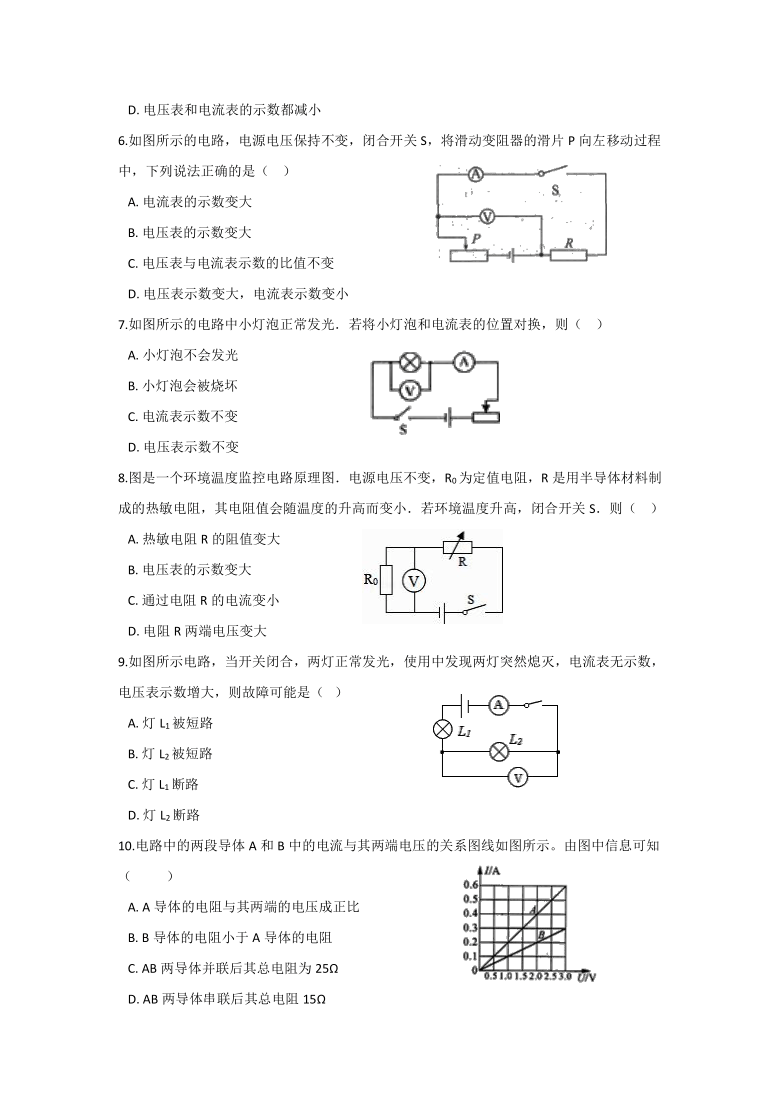

6.如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（??
）
A.?电流表的示数变大??????????????????????????????????????????????
B.?电压表的示数变大
C.?电压表与电流表示数的比值不变?????????????????????????
D.?电压表示数变大，电流表示数变小
7.如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则（
??）
A.?小灯泡不会发光?????????????
B.?小灯泡会被烧坏?????????????
C.?电流表示数不变?????????????
D.?电压表示数不变
8.图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（??
）
A.?热敏电阻R的阻值变大?????????????????????????????????????????
B.?电压表的示数变大
C.?通过电阻R的电流变小?????????????????????????????????????????
D.?电阻R两端电压变大
9.如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（?
）
A.?灯L1被短路????????????????????????
B.?灯L2被短路?????????????????????????
C.?灯L1断路?????????????????????????
D.?灯L2断路
10.电路中的两段导体A和B中的电流与其两端电压的关系图线如图所示。由图中信息可知（
）
A.?A导体的电阻与其两端的电压成正比???????????????????
B.?B导体的电阻小于A导体的电阻
C.?AB两导体并联后其总电阻为25Ω????????????????????????
D.?AB两导体串联后其总电阻15Ω

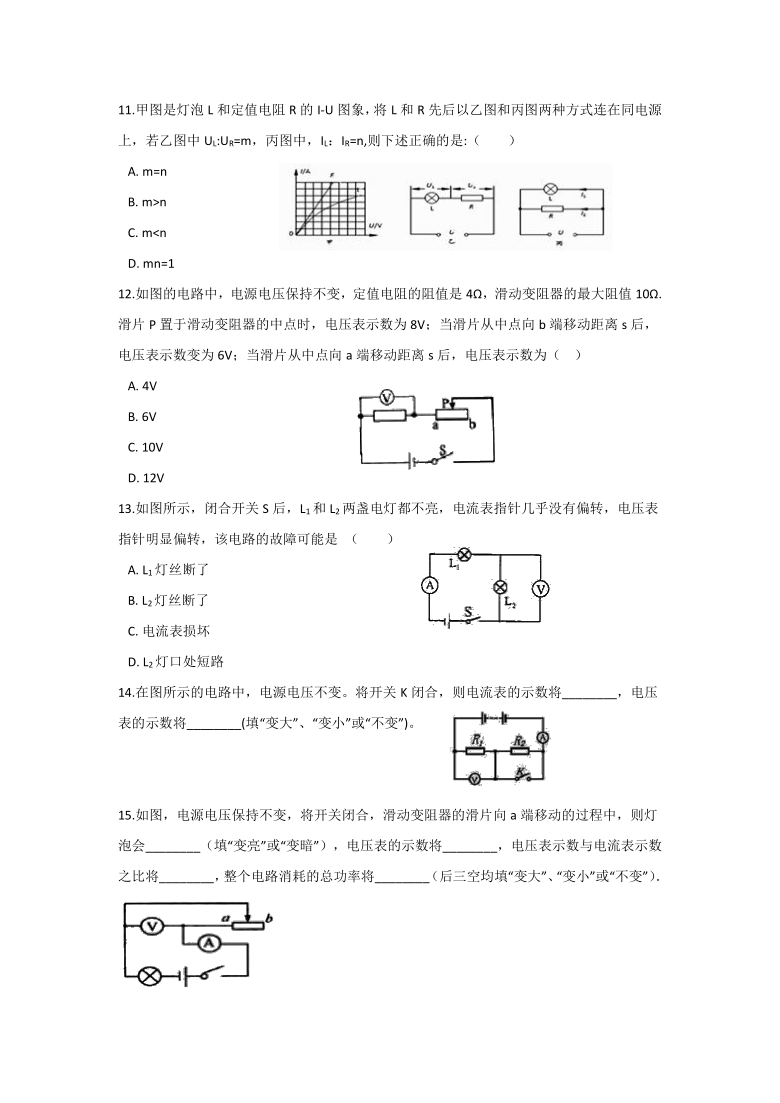

11.甲图是灯泡L和定值电阻R的I-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中UL:UR=m，丙图中，IL：IR=n,则下述正确的是:（?
?）
A.?m=n???????????????????????????????????
B.?m>n???????????????????????????????????
C.?mD.?mn=1
12.如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω.滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（??
）
A.?4V???????????????????????????????????????
B.?6V???????????????????????????????????????
C.?10V???????????????????????????????????????
D.?12V
13.如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是
（
）
A.?L1灯丝断了??????????????????????
B.?L2灯丝断了??????????????????????
C.?电流表损坏??????????????????????
D.?L2灯口处短路
14.在图所示的电路中，电源电压不变。将开关K闭合，则电流表的示数将________，电压表的示数将________(填“变大”、“变小”或“不变”)。
15.如图，电源电压保持不变，将开关闭合，滑动变阻器的滑片向a端移动的过程中，则灯泡会________（填“变亮”或“变暗”），电压表的示数将________，电压表示数与电流表示数之比将________，整个电路消耗的总功率将________（后三空均填“变大”、“变小”或“不变”）．
16.某一导体，两端加4.5V电压时，通过它的电流为0.15A．它的电阻为?________Ω；当其两端电压为0V时，它的电阻是?________Ω
17.在如图所示的电路中，电源电压保持不变，闭合开关
S，当滑动变阻器的滑片P向右移动时，电压表V的示数将________，电流表A1与电流表A示数的比值将________（均填“变大”“变小”或“不变”）。
18.如图甲所示，闭合开关，两灯正常发光，电流表A1的示数为0.6A，电流表A2示数如图乙所示，则通过L2的电流是________A.若L1的电阻是5Ω，电路两端电压是________V。
19.如图所示，滑动变阻器R2的滑片在某两点间移动时，电流表示数范围在1A至2A之间变化，电压表示数相应在6V至12V之间变化，则定值电阻R１的阻值是________?Ω；电源电压为________?V．
20.在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将________（选填“增大”“减小”或“不变”）。当滑片P在滑动变阻器的左端a、中点b两个位置时，电压表的示数分别为0和2V,则当滑片P在滑动变阻器最大阻值c点时，电压表的示数________4V（选填“大于”“小于”或“等于”）。
21.如图所示电路中,电源电压恒定,R1为定值电阻R2为滑动变阻器．闭合开关S后,滑动变阻器滑片P自a向b移动的过程中,电压表V1的示数________,电压表V2的示数与电流表A的示数之比________,电路消耗的总功率________．（填“变大”、“变小”或“不变”）
22.如图所示为小王同学设计的遮光感应烟雾探测器部分工作原理图。在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一光敏电阻R0（光照越强，R0阻值越小，反之则越大）的电路，R为定值电阻，电源电压恒定。烟雾进入烟室后，激光被烟雾遮挡而使光敏电阻的阻值发生变化，烟雾越来越浓时，电路中电流表示数逐渐________，当电压表示数达到某一固定值时，探测器便会发出警报。如果要使烟雾浓度较小时探测器就能发出警报，你认为对电路中的R应如何调整？答：________
23.随着社会的发展和科技的进步，电路元件在各行各业得到广泛的应用，其中热敏电阻就是其中之一。热敏电阻的阻值会随温度的变化而变化。图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0﹣0.02A，滑动变阻器R的铭牌上标有“150Ω0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变，请完成下列小题：
（1）将此电路放入温度为10℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100Ω，此时电流表的读数为0.01A，求电源电压？
（2）若环境温度为30℃时且滑动变阻器接入电路的电阻R＝100Ω，求电流表的示数？
（3）当环境达到最高温度时滑动变阻器完全接入电路，则环境最高温度为多少？
答案部分
一、单选题
1.【答案】A
2.【答案】
A
3.【答案】
C
4.【答案】
B
5.【答案】A
6.【答案】
C
7.【答案】
C
8.【答案】
B
9.【答案】
D
10.【答案】
D
11.【答案】D
12.【答案】
D
13.【答案】
B
14.【答案】变大；变大
15.【答案】
变亮；变小；变小；变大
16.【答案】
30；30
17.【答案】
不变；变小
18.【答案】0.9；3
19.【答案】
6；18
20.【答案】
增大；小于
21.【答案】变小；变大；变小
22.【答案】减小；R应调小一点
23.【答案】
（1）解：由电路图可知，滑动变阻器与热敏电阻串联，电流表测电路中的电流，
由图乙所示图象可知，温度为10℃时，热敏电阻阻值为500Ω，
由I＝
可知，电源电压：U＝I（Rt+R）＝0.01A×（500Ω+100Ω）＝6V
答：电源电压为6V
（2）解：由图乙可知，温度为30℃时，热敏电阻的阻值为300Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I＝
＝
＝0.015A
答：若环境温度为30℃时且滑动变阻器接入电路的电阻R＝100Ω，电流表的示数为0.015A
（3）解：由图乙可知，环境温度越高，热敏电阻的阻值越小，则串联电路中的电流越大，且由题意可知，电路中电流最大为0.02A，
所以，当电路中电流最大为0.02A时，热敏电阻的阻值最小，所测环境温度最高，
由电阻的串联和欧姆定律可得：
R总＝Rt小+R滑最大＝
＝
＝300Ω，
则热敏电阻的最小阻值：Rt小＝R总﹣R滑最大＝300Ω﹣150Ω＝150Ω，
由图乙可知其工作的最高环境温度45℃
答：当环境达到最高温度时滑动变阻器完全接入电路，则环境最高温度为45℃
