(共15张PPT)
第3节
凸透镜成像的规律
第五章
透镜及其应用
蝴蝶夜光杯,古代饮器之一,以杯中“酒满蝶显,酒干蝶隐”的奇特视觉效果而千古流传,被世人美誉为“千金之宝”。注入酒后的蝴蝶杯为什么会显示出蝴蝶栩栩如生的画面呢?
葡萄美酒夜光杯,
欲饮琵琶马上催。
醉卧沙场君莫笑,
古来征战几人回?
——凉州词
知识点
探究凸透镜成像的规律
新知学习

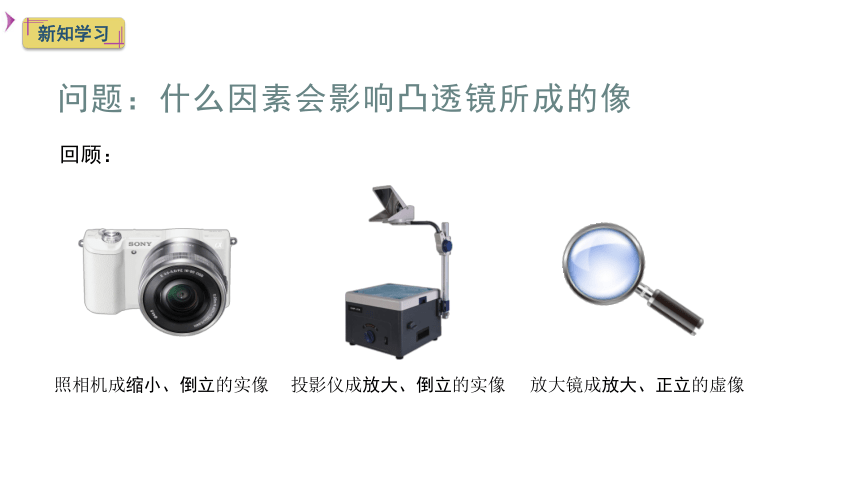

问题:什么因素会影响凸透镜所成的像
放大镜成放大、正立的虚像
照相机成缩小、倒立的实像
投影仪成放大、倒立的实像
回顾:
新知学习

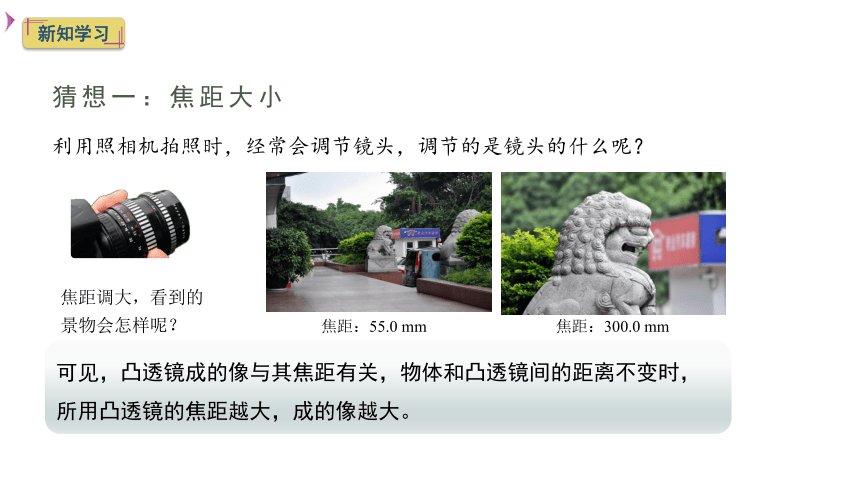

猜想一:焦距大小
利用照相机拍照时,经常会调节镜头,调节的是镜头的什么呢?
焦距调大,看到的景物会怎样呢?
焦距:55.0
mm
焦距:300.0
mm
可见,凸透镜成的像与其焦距有关,物体和凸透镜间的距离不变时,所用凸透镜的焦距越大,成的像越大。
新知学习
物距(u):
物体与透镜间的距离。

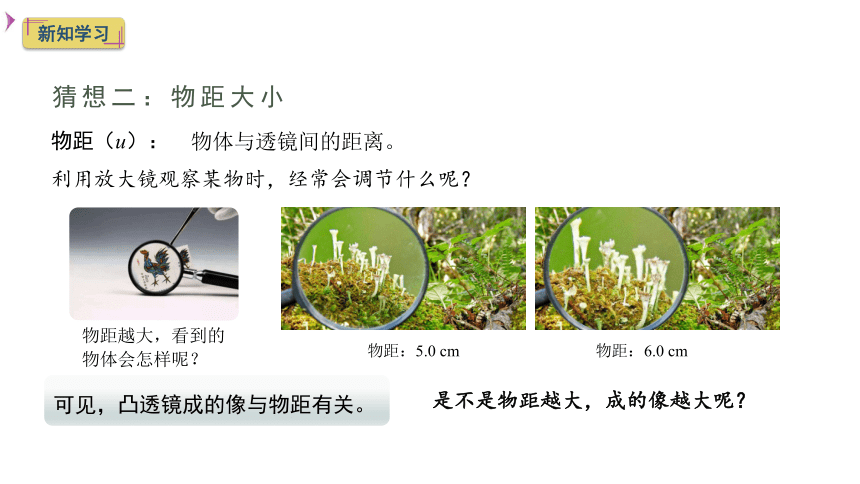

猜想二:物距大小
利用放大镜观察某物时,经常会调节什么呢?
物距越大,看到的物体会怎样呢?
物距:5.0
cm
物距:6.0
cm
可见,凸透镜成的像与物距有关。
是不是物距越大,成的像越大呢?
新知学习

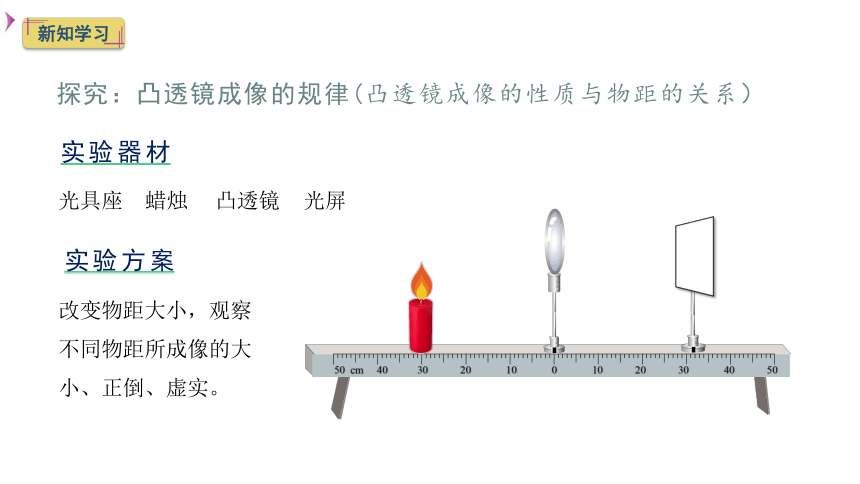

实验器材
探究:凸透镜成像的规律(凸透镜成像的性质与物距的关系)
光具座
50
cm
40
30
20
10
0
10
20
30
40
50
蜡烛
凸透镜
光屏
实验方案
改变物距大小,观察不同物距所成像的大小、正倒、虚实。
新知学习
实验步骤
1.使烛焰、凸透镜、光屏的中心大致在同一高度。
使像成在光屏的中央
2.点燃蜡烛,使蜡烛位于凸透镜前某一位置,左右移动光屏,直到光屏上出现清晰的像,此时光屏的位置就是像的位置。若无论怎样移动光屏都得不到像,可取下光屏,直接用眼透过凸透镜观察。
如何找到清晰的像
F
新知学习
调节蜡烛和光屏的位置,当光屏呈现清晰的像时需记录像的正倒、大小、虚实,物距和像距,像与物的位置关系。
数据收集与记录
实验次数
物距u/cm
像的性质
像距v/cm
正、倒
大、小
虚、实
位置
1
?
?
?
?
?
2
?
?
?
?
?
3
?
?
?
?
?
4
?
?
?
?
?
5
?
?
?
?
?
...
像到透镜的距离。
像距:
新知学习
凸透镜成像基本规律
物距(u)




像距(v)
应用
正、倒
大、小
虚、实
位置
u>2f
倒立
缩小
实像
异侧
f<v<2f
照相机
u=2f
倒立
等大
实像
异侧
v=2f
f倒立
放大
实像
异侧
v>2f
投影仪
u=f
不成像,大小不变的圆形光斑
?
u正立
放大
虚像
同侧
v>u
放大镜
新知巩固
【例1】
某同学探究凸透镜成像规律时,写出了如下一些结论,其中不正确的是(  )
A.凸透镜所成的像,凡是实像,都是倒立的
B.凸透镜所成的像,凡是虚像,都是正立的
C.凸透镜所成的实像,既有放大的,又有缩小的
D.凸透镜所成的虚像,既有放大的,又有缩小的
D
新知巩固
【例2】
教室里安装的电子白板投影仪,其镜头的焦距为15
cm,为了在白板上得到清晰的像,投影仪镜头到白板的距离应(  )
A.大于30
cm
B.小于15
cm
C.等于30
cm
D.大于15
cm小于30
cm
点名
A
【备】
新知巩固
小明同学在做凸透镜成像规律的实验中,光屏上得到烛焰清晰的像,同组的小华不小心将手指尖触摸到凸透镜,这时光屏上(  )
A.出现手指的实像
B.出现手指的影子
C.烛焰的像变得不完整
D.烛焰的像完整,但变暗
D
规律速记
M
N
O
F
F
2F
2F
一倍焦距分虚实;二倍焦距分大小。
实像总是异侧倒;物近像远像变大。
虚像总是同侧正;物近像近像变小。
像的大小像距定;像儿跟着物体跑。
课堂小结
检测一下你的学习效果吧!
课堂检测
