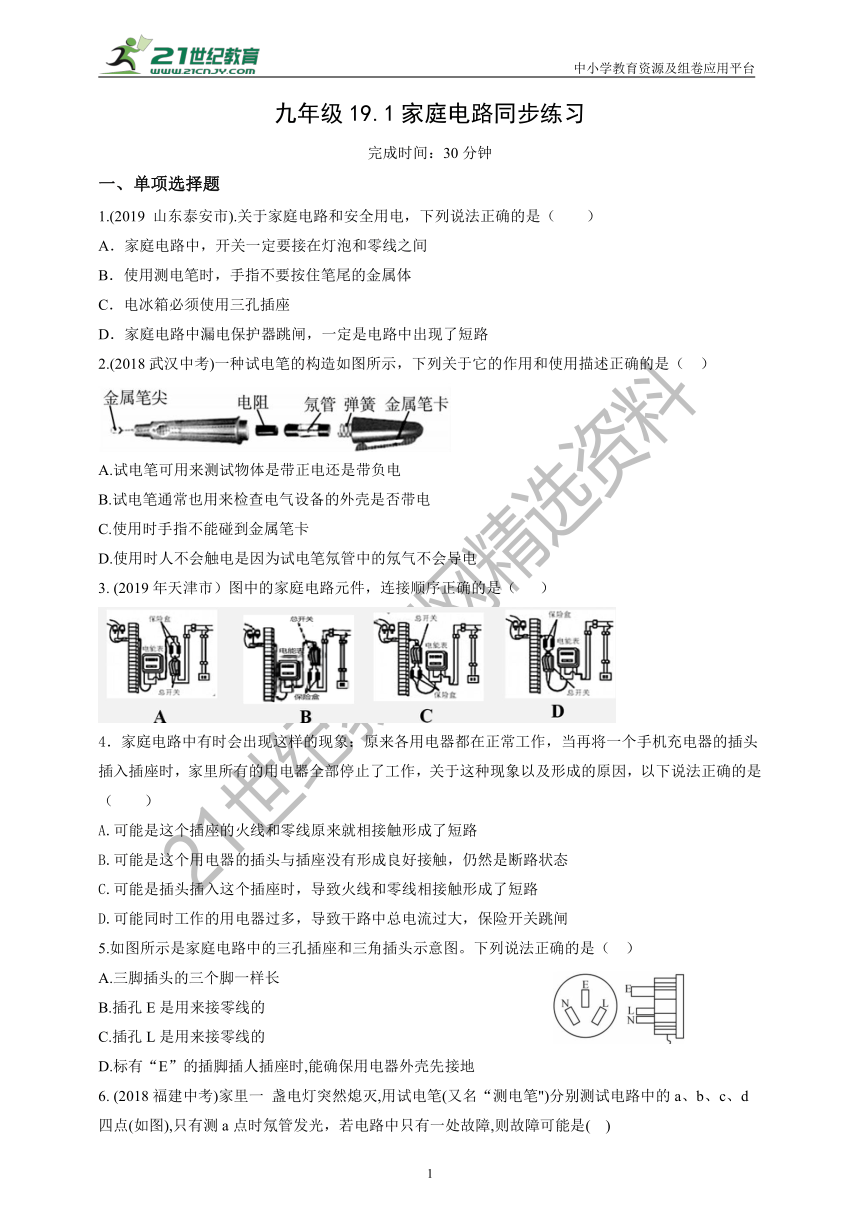

九年级19.1家庭电路同步练习
完成时间：30分钟
一、单项选择题
1.(2019
山东泰安市).关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
2.(2018武汉中考)一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（
）
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
3.
(2019年天津市）图中的家庭电路元件，连接顺序正确的是（
）
4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（　　）
A.可能是这个插座的火线和零线原来就相接触形成了短路
B.可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C.可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D.可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
5.如图所示是家庭电路中的三孔插座和三角插头示意图。下列说法正确的是（
）
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚插人插座时,能确保用电器外壳先接地
6.
(2018福建中考)家里一
盏电灯突然熄灭,用试电笔(又名“测电笔")分别测试电路中的a、b、c、d四点(如图),只有测a点时氖管发光，若电路中只有一处故障,则故障可能是(
)

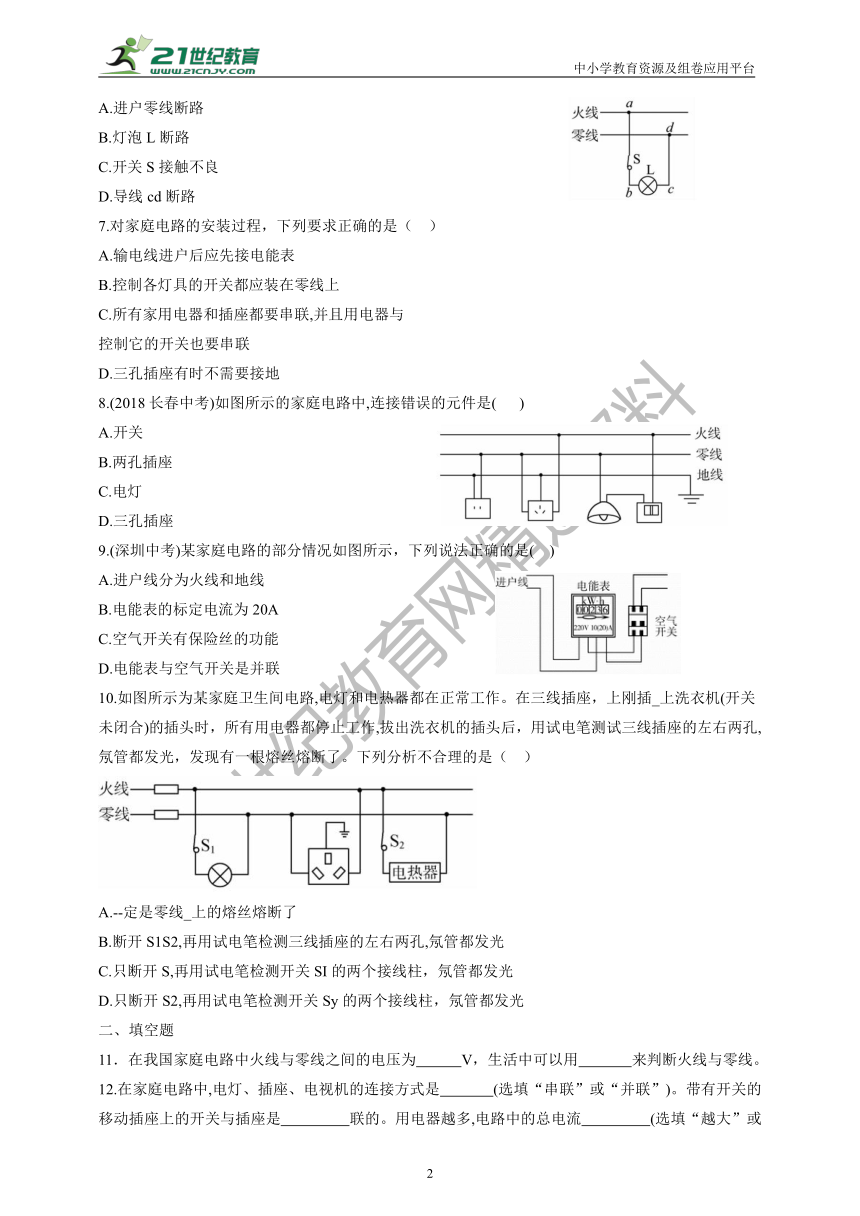

A.进户零线断路
B.灯泡L断路
C.开关S接触不良
D.导线cd断路
7.对家庭电路的安装过程，下列要求正确的是（
）
A.输电线进户后应先接电能表
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联,并且用电器与
控制它的开关也要串联
D.三孔插座有时不需要接地
8.(2018长春中考)如图所示的家庭电路中,连接错误的元件是(
)
A.开关
B.两孔插座
C.电灯
D.三孔插座
9.(深圳中考)某家庭电路的部分情况如图所示，下列说法正确的是(
)
A.进户线分为火线和地线
B.电能表的标定电流为20A
C.空气开关有保险丝的功能
D.电能表与空气开关是并联
10.如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三线插座，上刚插_上洗衣机(开关未闭合)的插头时，所有用电器都停止工作,拔出洗衣机的插头后，用试电笔测试三线插座的左右两孔,氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（
）
A.--定是零线_上的熔丝熔断了
B.断开S1S2,再用试电笔检测三线插座的左右两孔,氖管都发光
C.只断开S,再用试电笔检测开关SI的两个接线柱，氖管都发光
D.只断开S2,再用试电笔检测开关Sy的两个接线柱，氖管都发光
二、填空题
11．在我国家庭电路中火线与零线之间的电压为　　
V，生活中可以用　　
来判断火线与零线。
12.在家庭电路中,电灯、插座、电视机的连接方式是
(选填“串联”或“并联”)。带有开关的移动插座上的开关与插座是
联的。用电器越多,电路中的总电流
(选填“越大”或“越小”),为了避免导线过热而烧坏,在电路中要
(选填“串联”或“并联”)熔丝。

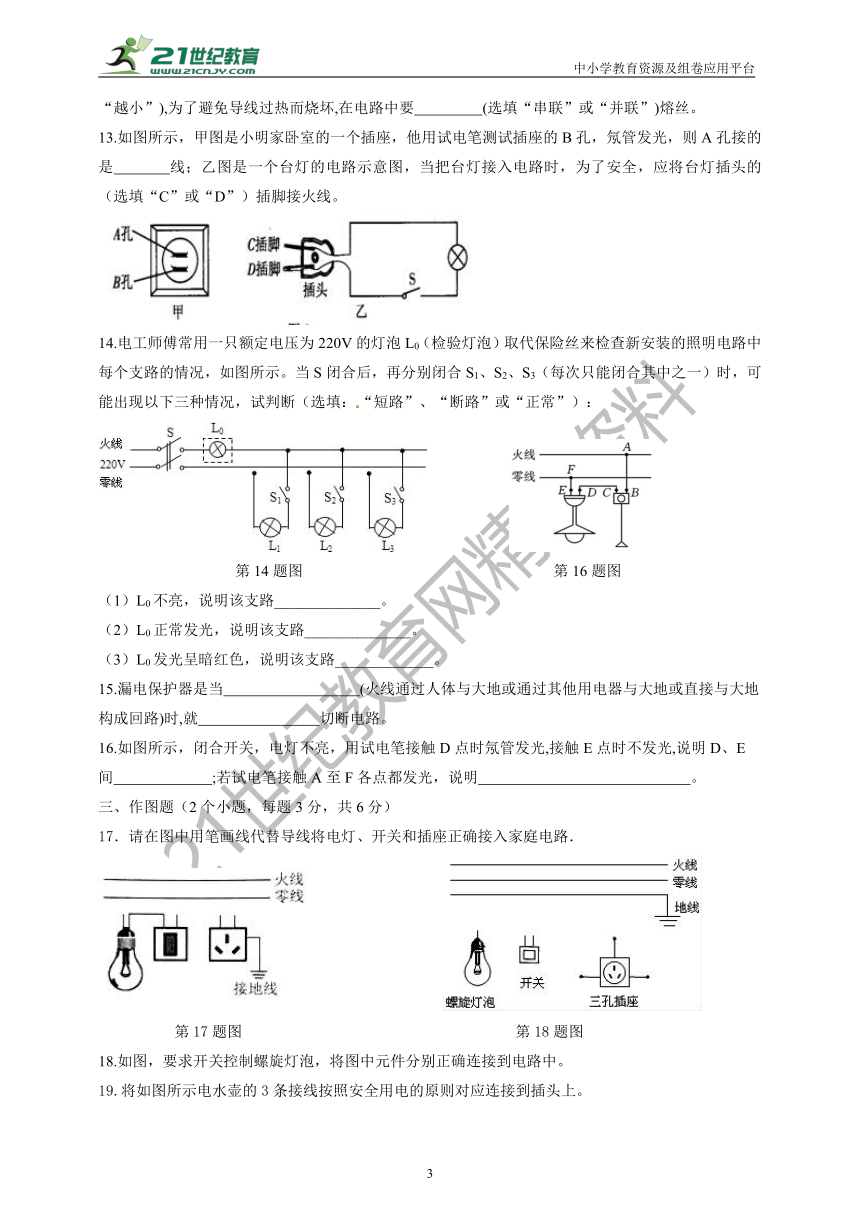

13.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的B孔，氖管发光，则A孔接的是
线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的
（选填“C”或“D”）插脚接火线。
14.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
第14题图
第16题图
（1）L0不亮，说明该支路______________。
（2）L0正常发光，说明该支路______________。
（3）L0发光呈暗红色，说明该支路_____________。
15.漏电保护器是当
(火线通过人体与大地或通过其他用电器与大地或直接与大地构成回路)时,就
切断电路。
16.如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间
;若试电笔接触A至F各点都发光，说明
。
三、作图题（2个小题，每题3分，共6分）
17．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
第17题图
第18题图
18.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
19.将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

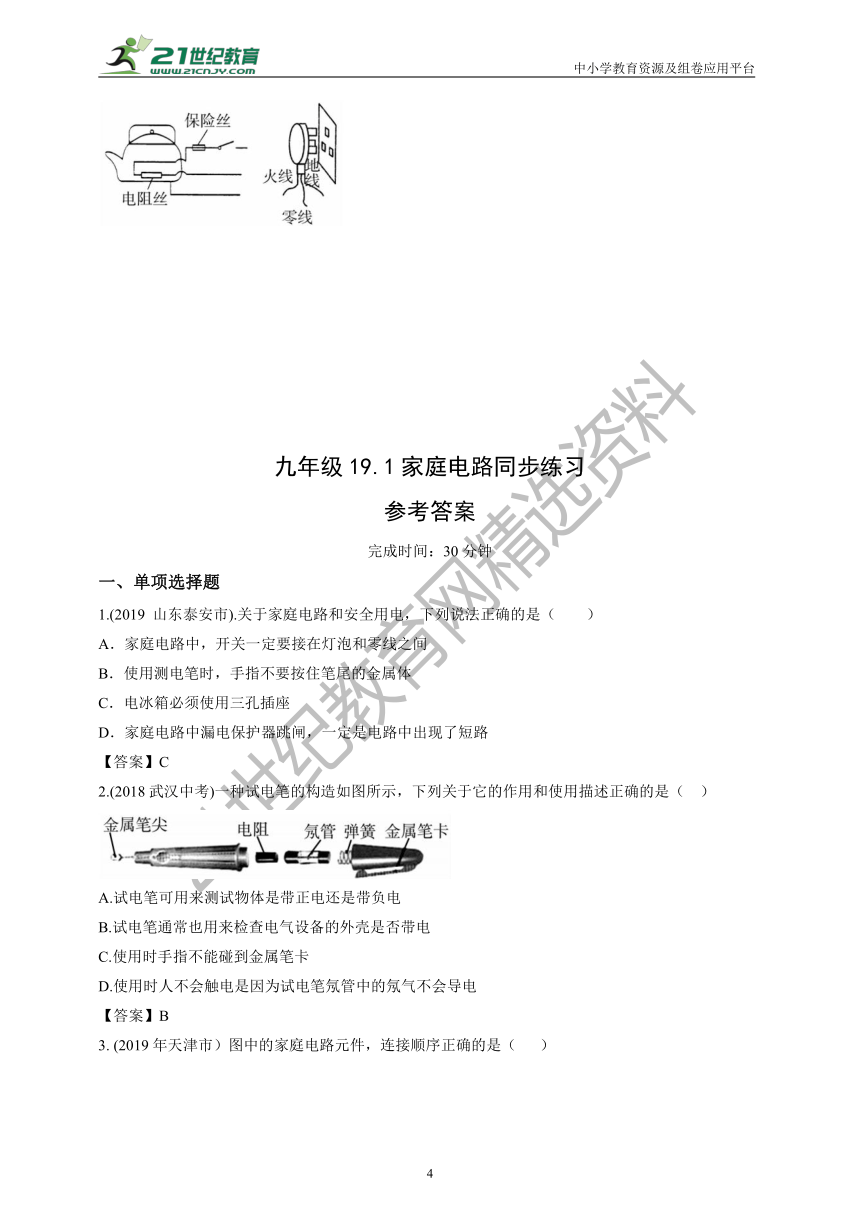

九年级19.1家庭电路同步练习
参考答案
完成时间：30分钟
一、单项选择题
1.(2019
山东泰安市).关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
【答案】C
2.(2018武汉中考)一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（
）
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
【答案】B
3.
(2019年天津市）图中的家庭电路元件，连接顺序正确的是（
）
【答案】B
4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（　　）
A.可能是这个插座的火线和零线原来就相接触形成了短路
B.可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C.可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D.可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
【答案】
C
5.如图所示是家庭电路中的三孔插座和三角插头示意图。下列说法正确的是（
）
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚插人插座时,能确保用电器外壳先接地
【答案】D
6.
(2018福建中考)家里一
盏电灯突然熄灭,用试电笔(又名“测电笔")分别测试电路中的a、b、c、d四点(如图),只有测a点时氖管发光，若电路中只有一处故障,则故障可能是(
)
A.进户零线断路
B.灯泡L断路
C.开关S接触不良
D.导线cd断路
【答案】C
7.对家庭电路的安装过程，下列要求正确的是（
）
A.输电线进户后应先接电能表
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联,并且用电器与
控制它的开关也要串联
D.三孔插座有时不需要接地
【答案】A
8.(2018长春中考)如图所示的家庭电路中,连接错误的元件是(
)
A.开关
B.两孔插座
C.电灯
D.三孔插座
【答案】B
9.(深圳中考)某家庭电路的部分情况如图所示，下列说法正确的是(
)
A.进户线分为火线和地线
B.电能表的标定电流为20A
C.空气开关有保险丝的功能
D.电能表与空气开关是并联
【答案】C
10.如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三线插座，上刚插_上洗衣机(开关未闭合)的插头时，所有用电器都停止工作,拔出洗衣机的插头后，用试电笔测试三线插座的左右两孔,氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（
）
A.--定是零线_上的熔丝熔断了
B.断开S1S2,再用试电笔检测三线插座的左右两孔,氖管都发光
C.只断开S,再用试电笔检测开关SI的两个接线柱，氖管都发光
D.只断开S2,再用试电笔检测开关Sy的两个接线柱，氖管都发光
【答案】B
二、填空题
11．在我国家庭电路中火线与零线之间的电压为　　
V，生活中可以用　　
来判断火线与零线。
【答案】220
测电笔
12.在家庭电路中,电灯、插座、电视机的连接方式是
(选填“串联”或“并联”)。带有开关的移动插座上的开关与插座是
联的。用电器越多,电路中的总电流
(选填“越大”或“越小”),为了避免导线过热而烧坏,在电路中要
(选填“串联”或“并联”)熔丝。
【答案】并联
串
越大
串联
13.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的B孔，氖管发光，则A孔接的是
线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的
（选填“C”或“D”）插脚接火线。
【答案】零线
D
14.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路______________。
（2）L0正常发光，说明该支路______________。
（3）L0发光呈暗红色，说明该支路_____________。
【答案】断路
短路
正常
15.漏电保护器是当
(火线通过人体与大地或通过其他用电器与大地或直接与大地构成回路)时,就
切断电路。
【答案】漏电
自动跳闸
16.如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间
;若试电笔接触A至F各点都发光，说明
。
【答案】断路
进户零线断路
三、作图题（2个小题，每题3分，共6分）
17．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
【答案】如图：
18.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
【答案】如图：
19.将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
【答案】如图：
