15.2电流和电路课件（34张PPT）

(共33张PPT)
2020年秋人教版物理九年级上册精品课件
第十五章 电流和电路
第2节 电流和电路
1.初步认识电流、电路及电路图。
2.知道电源和用电器。
3.从能量转化的角度认识电源和用电器的作用。
学习目标
电与我们的生活息息相关，我们的生活离不开电。电视机能播放精彩的电视节目，洗衣机能把衣服洗得干干净净，电灯能给黑夜带来光明，空调可以使冬天温暖、夏天凉爽……
电到底是怎么来的？
思考
一、电流
【实验器材】：小灯泡、小电动机、音乐门铃各一个，一个开关、两节电池（带电池盒）和一些导线。
【实验目的】
探究电流的形成、走向
1.学生实验
提示：
不能把电池的两端用导线直接连在一起。
【实验结果】
用导线依次连接电池正极、灯泡、开关、电池负极，然后控制开关，可发现小灯泡发亮。这说明有电流经过了灯泡。
电荷的定向移动形成电流。
【实验步骤】(1)摆好实验器材
(2)用导线将各部分连接，然后观察小灯泡的变化
【归纳总结】
电路中有持续电流的条件
一是电路中必须有电池
二是电路是闭合的
2.电流形成的原理
自由电子
平时它们运动的方向杂乱无章
接上电池后，它们就受到了推动力，出现了定向移动。
导体中自由电荷的定向移动形成电流。
什么电荷发生定向移动形成电流的呢？
发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。科学家为了研究电流的方便，把正电荷定向移动的方向规定为电流的方向。
3．电流的方向
根据电流方向的规定，在电源外部，电流是从电池的正极经过用电器流向电池的负极。
4.电路中电流的方向
正电荷移动的方向规定为电流的方向。
当电路闭合时，在电源外部，电流的方向是从电源正极经过用电器流向负极。
电路中的电流的方向：
正极→用电器→负极
4.电路中电流的方向
想想做做
正极
负极
发光二极管也叫LED，具有单向导电的特点。
你会利用发光二极管判断电流方向吗？
开关闭合后
二极管发光
电源
导线
用电器
开关
1．电路的组成
二、电路的构成
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。

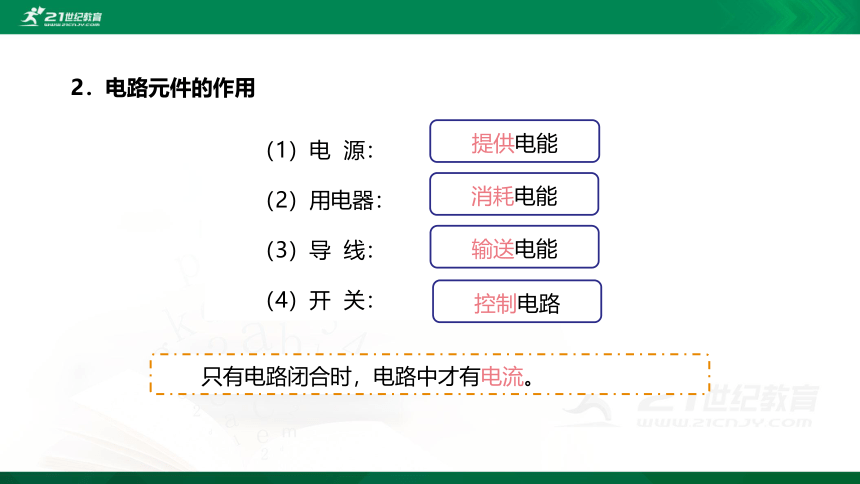

2．电路元件的作用
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
　　只有电路闭合时，电路中才有电流。
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是（ ）
C
A.甲 B.乙 C.丙 D.丁
解析：一个完整的电路至少由电源、用电器、开关、导线四部分组成.
缺少用电器
发生了短路
缺少电源
例
典例分析
三、电路图
用规定的符号表示电路的连接情况，这样的图叫电路图。
电路
电路图
1.几种常用的元件及其符号
2.电路图的画法
（1）先画电源，然后沿电流方向依次画出电路元件，元件顺序不颠倒，要和实物图对应.
（2）元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
例
典例分析
请你根据实物连接情况画出电路图，并在图中标出电流方向。
M
四、电路的三种状态
1．通路：
　　处处连通，用电器能够工作的电路。
2．断路：
　　某处被断开，没有电流通过的电路。
3．短路：
直接用导线将电源正负极相连的电路。
电源被短路，电路中会有很大的电流，
可能把电源烧坏，这是不允许的。
如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。用一根导线接在小灯泡的两端，观察小灯泡和LED的发光情况。想一想，这是为什么？
讨论分析：
（1）观察到了什么现象？
将导线接在小灯泡两端——小灯泡熄灭，LED继续发光
（2）小灯泡被短接后熄灭说明了什么？
——电流流经外加导线而绕过了小灯泡
（3）这个实验说明了什么？
——用电器被短接后，电流将将流经外加导线，不再通过用电器
如果电路是接通的，但用电器两端被导线直接连通，这种情况叫做该用电器被短接。
演示
如图所示，当S1闭合、S2断开时，
电路是___________；当S1、S2都闭合时，
电路是_____________（均选填“通路”
“断路”或“短路”）。
通路
短路
例
典例分析
电流
电路
形成原因：电荷的定向移动
方向：正电荷定向移动的方向
基本构成及各元件作用
电路图
电路的三种状态
电流和电路
元件符号
画法
通路、断路和断路
1. 在电路中，提供电能的是__________，消耗电能的装置是__________ 。
2.从晶体管尾部发射出来的电子，高速撞到电视机荧光屏上使屏幕发光则在晶体管内（ ）
A. 电流方向从灯丝到荧光屏
B. 电流方向从荧光屏到灯丝
C. 是真空，无法通过电流
D. 电流的方向不断改变
电源
用电器
B
3 ．下列说法中正确的是（ ）
A．电源是使电路中有持续电流的装置
B．干电池、蓄电池、发电机、电动机都是电源
C．电流方向从干电池的负极经过灯泡流到正极
D．用导线把开关、电灯连接起来就组成完整的电路
A
4 ．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是(　　)
A．B中正电荷通过金属棒流向A， A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B
实验室常用的电源
1.干电池
干电池是日常生活中使用最多的直流电源。它是一种化学电池，正常工作的干电池中，化学物质进行化学反应。
2.学生电源
电网上的电压很高，是220V（伏特），做实验有危险，学生电源把它降到2V、4V、6V等；
电网供应的电流的方向在不断变化，学生电源可以把它改变成单向的电。
优 点
谢谢
