15.4《电流的测量》—人教版九年级物理全一册课件(共38张PPT)

第4节 电流的测量
初中物理 · 人教版 · 第15章 · 电流和电路

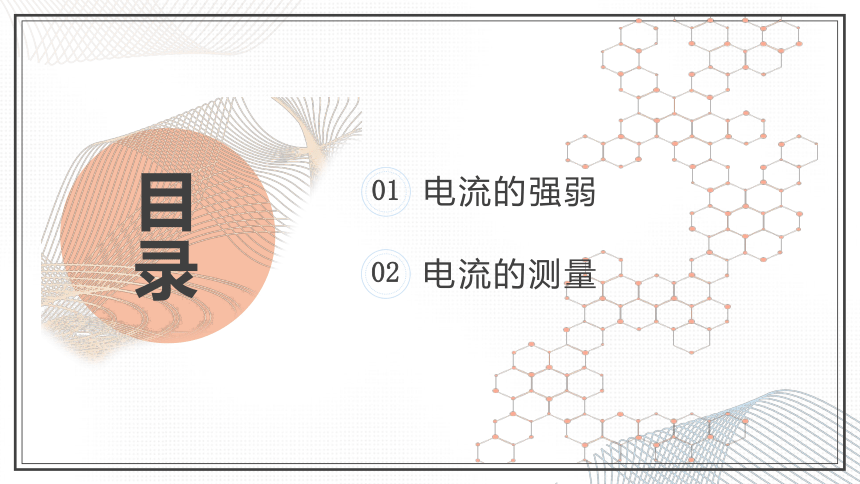

目录
01
电流的强弱
02
电流的测量

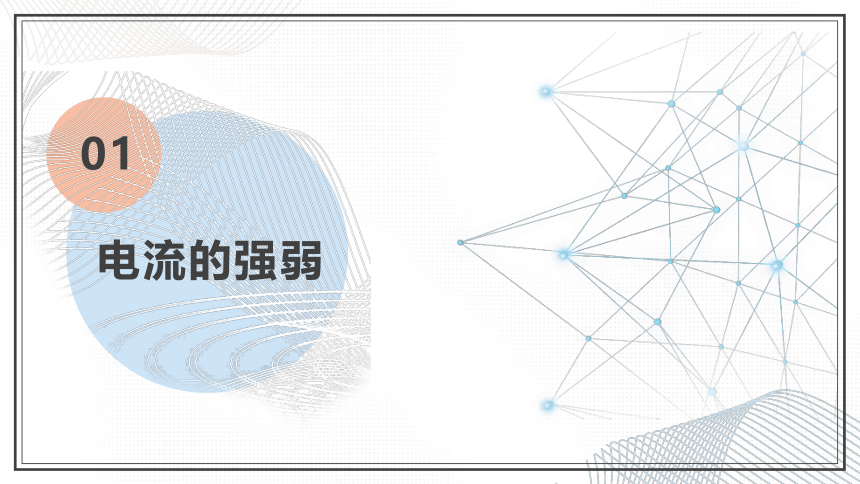

01
电流的强弱
1
电流的强弱

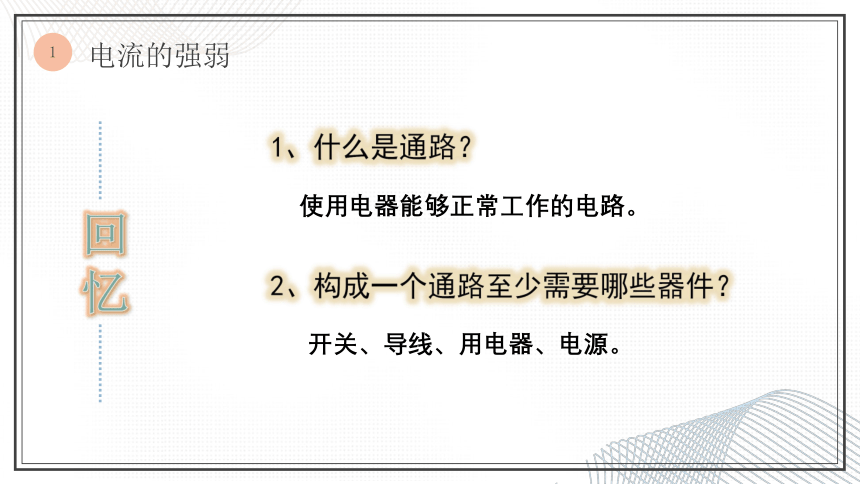

1、什么是通路？
开关、导线、用电器、电源。
使用电器能够正常工作的电路。
2、构成一个通路至少需要哪些器件？
回忆
1
电流的强弱

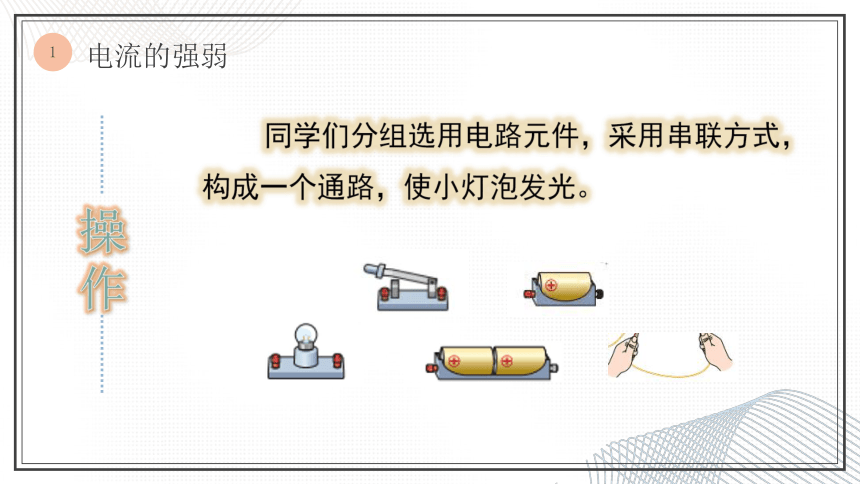

同学们分组选用电路元件，采用串联方式，构成一个通路，使小灯泡发光。
操作
1
电流的强弱
观察其余小组的通路情况，你们发现了什么？
观察
电池的多少不同，小灯泡的亮度不同
1
2
1
电流的强弱

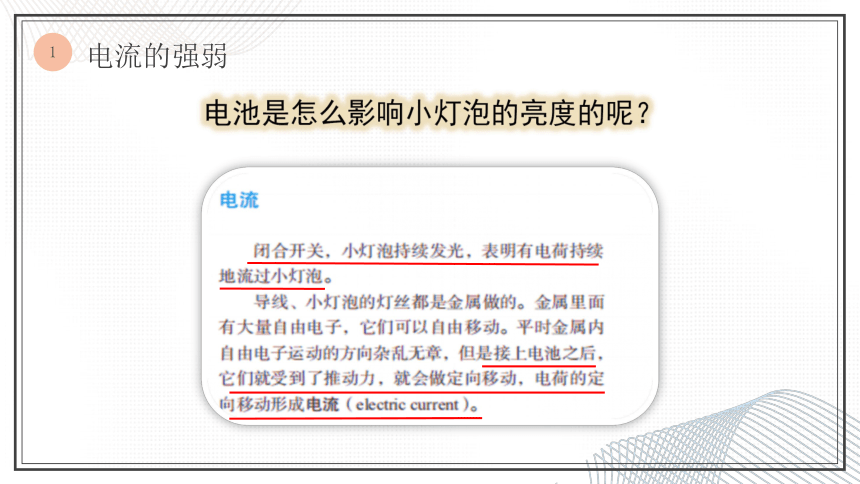

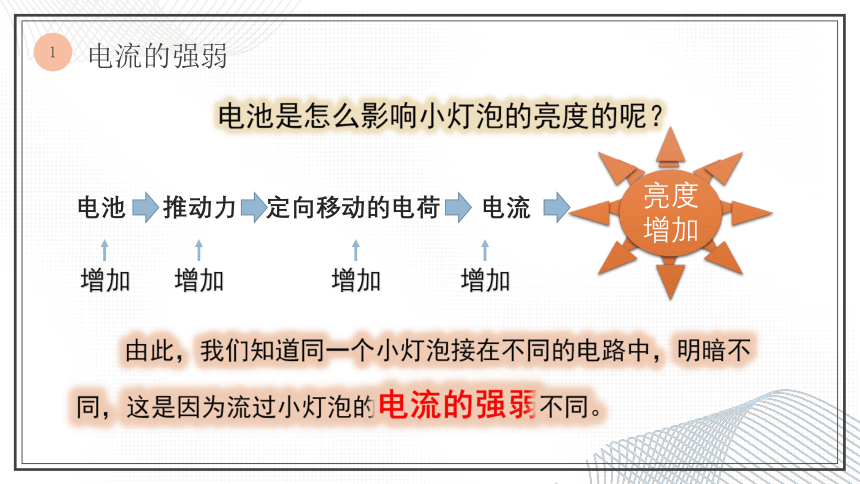

电池是怎么影响小灯泡的亮度的呢？
1
电流的强弱
由此，我们知道同一个小灯泡接在不同的电路中，明暗不同，这是因为流过小灯泡的电流的强弱不同。
电池
推动力
定向移动的电荷
电流
增加
增加
增加
增加
亮度

亮度增加
电池是怎么影响小灯泡的亮度的呢？
1
电流的强弱

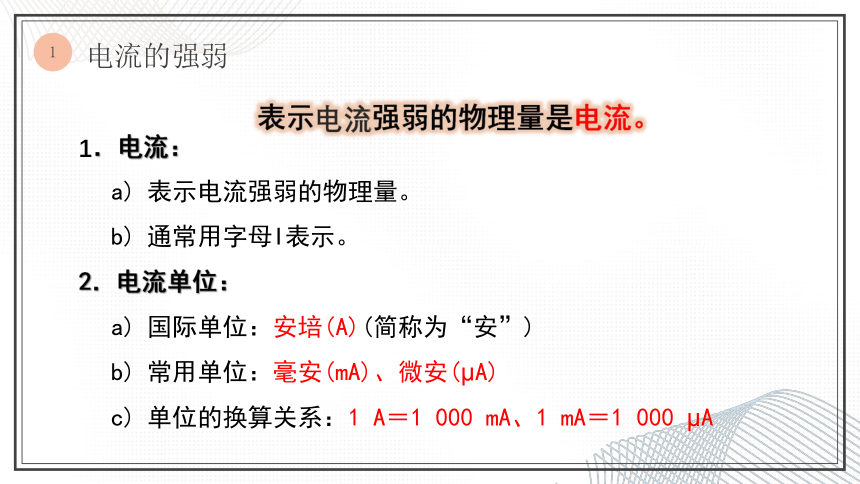

表示电流强弱的物理量是电流。
1．电流：
表示电流强弱的物理量。
通常用字母I表示。
2．电流单位：
国际单位：安培(A)(简称为“安”)
常用单位：毫安(mA)、微安(?A)
单位的换算关系：1 A＝1 000 mA、1 mA＝1 000 ?A
1

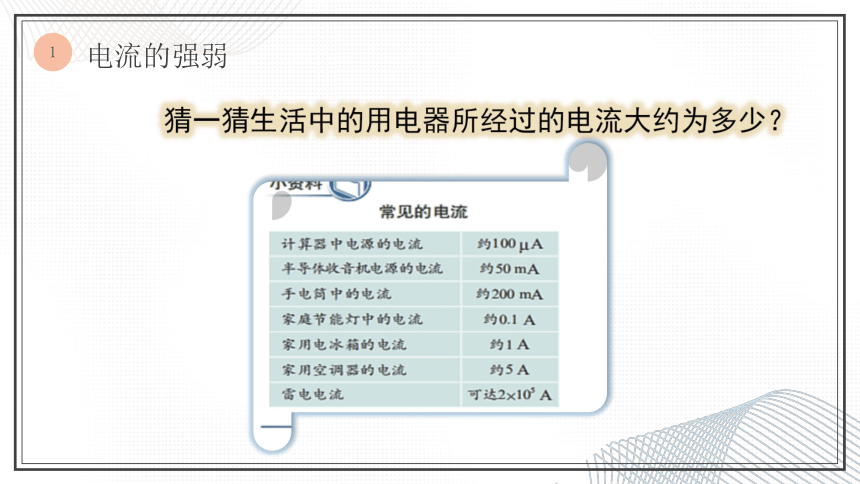

猜一猜生活中的用电器所经过的电流大约为多少？
电流的强弱
1
电流的强弱

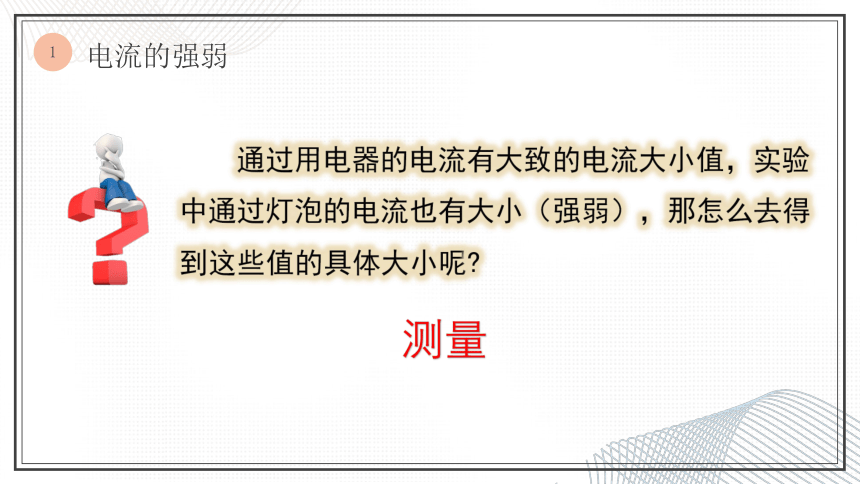

通过用电器的电流有大致的电流大小值，实验中通过灯泡的电流也有大小（强弱），那怎么去得到这些值的具体大小呢?
测量

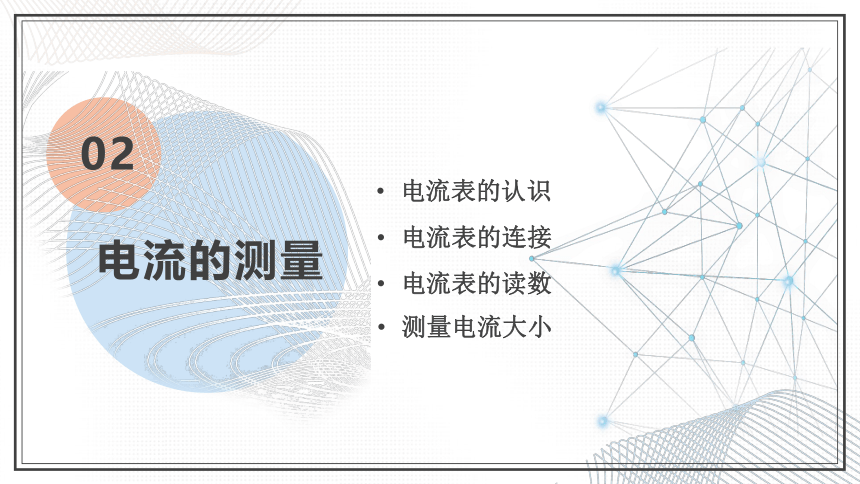

02
电流的测量
电流表的读数
电流表的认识
电流表的连接
测量电流大小
2
电流的测量——电流表的认识
指针
“-”接线柱
“+”接线柱
表盘
名称：电流表
符号表示：
2
电流的测量——电流表的认识
1.该测量工具的量程有几个，分别是多少？
2.该测量工具的分度值有几个？分别是多少？
2个
0.1A；0.02A。
2个
0——3A；0——0.6A。
2
电流的测量——电流表的连接
阅读p46——电流表的连接，回答下列问题：
1、在电流表的连接里面，连接到电路的方式下图谁是对的？
串联
2
电流的测量——电流表的连接
2、电流在电流表中流经的方向应该是什么样子的？
红进黑出
2
电流的测量——电流表的连接
3、在连接的时候，选择量程过小会造成什么结果？
损坏电流表
损坏
损坏
2
电流的测量——电流表的连接
试触法：为避免电流过大损坏电流表，在不能事先估计电流的情况下，可以先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
4、针对电流表量程的选择，在不知道被测电流范围大小时，我们应该怎么做？
采用“试触法”
2
电流的测量——电流表的连接
5、不能将电流表直接连接到电源两极，会损害电流表的原因是什么？
电流表会被短路。
2
电流的测量——电流表的连接
电流表连接的注意事项：
串联
红进黑出
选择量程——试触法
不能直接连接到电源两极
片段小结
2
电流的测量——电流表的读数
1.明确所选量程
0——0.6A
0——3A
2
电流的测量——电流表的读数
{9D7B26C5-4107-4FEC-AEDC-1716B250A1EF}
每小格（分度值）
每大格
大量程
（0——3A）
小量程
（0——0.6A）
0.20A
1.00A
0.02A
0.10A
2.确定分度值
3.观察指针向右偏转格数
2
电流的测量——电流表的读数
0.32A
0.58A
1.37A
2
电流的测量——电流表的读数
小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得得电流应该是（ ）。
A．1.2A B．4.8A
C．0.12A D．0.48A
答案：D
2
电流的测量——电流表的读数
电流表读数步骤：
明确所选量程
明确电流表的分度值
接通电路后，看看指针向右偏转格数
片段小结
2
电流的测量——测量电流大小
利用桌面的元件，以及分发下去的电流表，遵守操作规范，按如下两图连接电路，测量电流大小。观察两次的示数有什么特点？
大小相等
03
课堂小结
2
课堂小结
、电流的强弱
1．电流：
表示电流强弱的物理量。
通常用字母I表示。
2．单位：
国际单位：安培(A)(简称为“安”)
常用单位：毫安(mA)、微安(?A)
单位的换算关系：1 A＝1 000 mA、1 mA＝1 000 ?A
2
课堂小结
二、电流的测量
1．测量工具——电流表
2．三接线柱两量程的电流表
3．电流表的连接
串联
红进黑出
选择量程——试触法
不能直接连接到电源两极
2
课堂小结
二、电流的测量
4. 电流表的读数
明确所选量程
明确电流表的分度值
接通电路后，看看指针向右偏转格数
04
随堂练习
4
随堂练习
1．下列常见的电流中最大的是（ ）
A．雷电的电
B．房间灯泡的电流
C．家用空调器的电流
D．手电筒中的电流
A
4
随堂练习
2．如图所示电流表的读数为( )
A. 0.46A
B. 0.52A
C. 2.6A
D. 2.60A
B
4
随堂练习
3、请在右图中用笔画线代替导线，按要求连接电路。要求：
(1)开关同时控制两盏电灯；
(2)电灯L1、L2并联；
(3)电流表测通过两灯的总电流；
(4)所画导线不能交叉。
4
随堂练习
3、请在右图中用笔画线代替导线，按要求连接电路。要求：
(1)开关同时控制两盏电灯；
(2)电灯L1、L2并联；
(3)电流表测通过两灯的总电流；
(4)所画导线不能交叉。
4
随堂练习
4、根据右图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。
4
随堂练习
4、根据右图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。
2
下节课再见
