第十五章第二节
电流与电路
想想做做

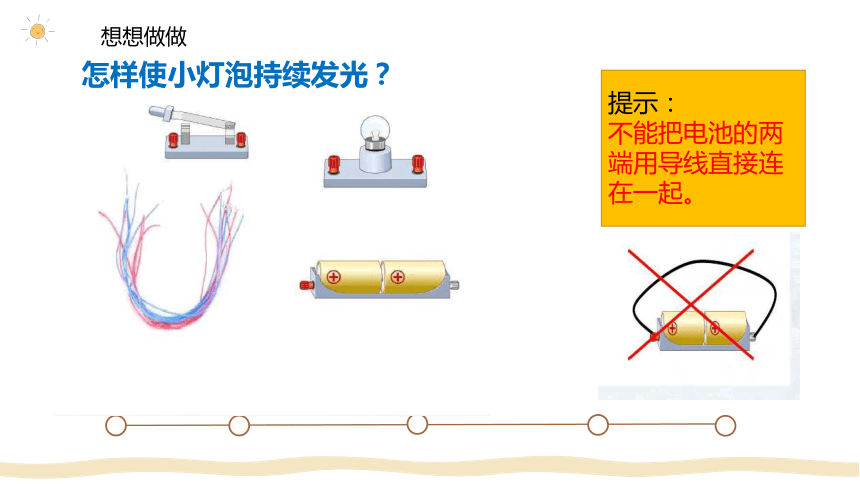

提示：
不能把电池的两端用导线直接连在一起。


怎样使小灯泡持续发光？
电 流
01
一、电流
闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
电荷的定向移动形成电流。
电流的形成：
电荷的定向移动形成电流。
一、电流

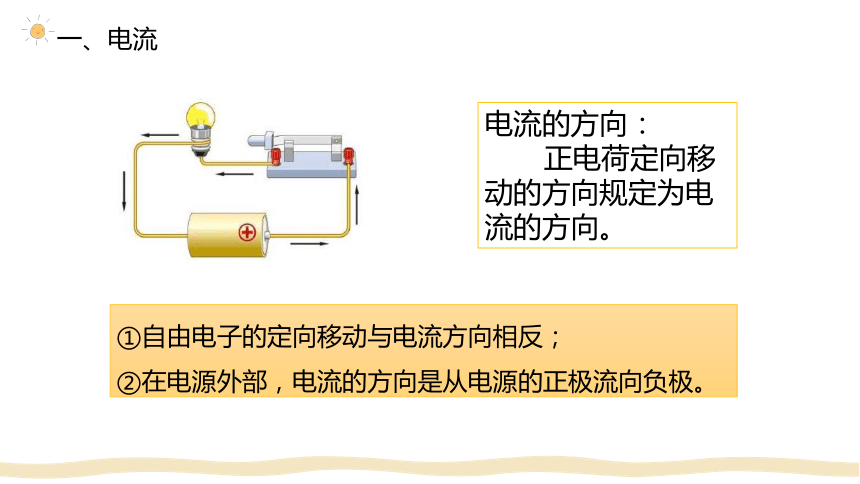

电流的方向：
正电荷定向移动的方向规定为电流的方向。
自由电子的定向移动与电流方向相反；
在电源外部，电流的方向是从电源的正极流向负极。
想想做做

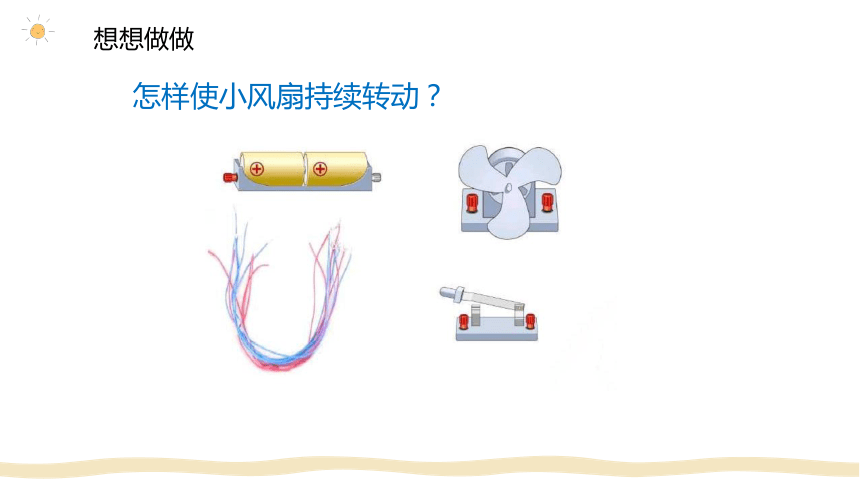

怎样使小风扇持续转动？
电 路
02
二、电路

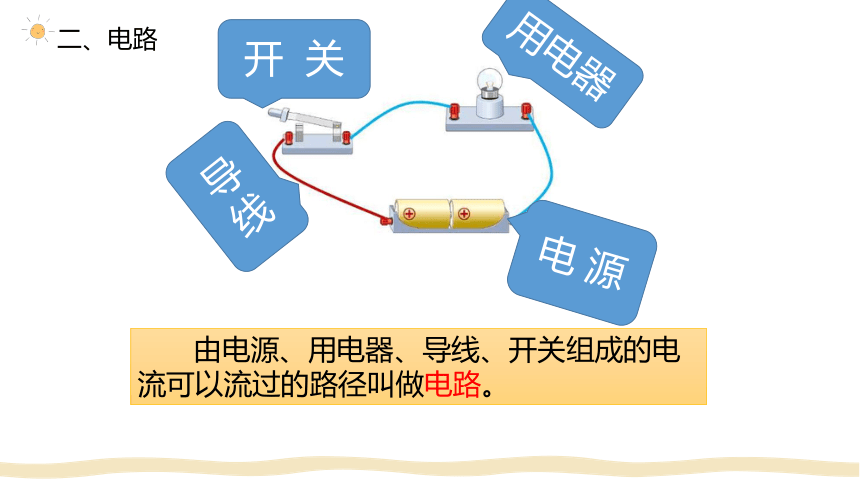

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电 源
用电器
开 关
导线
二、电路

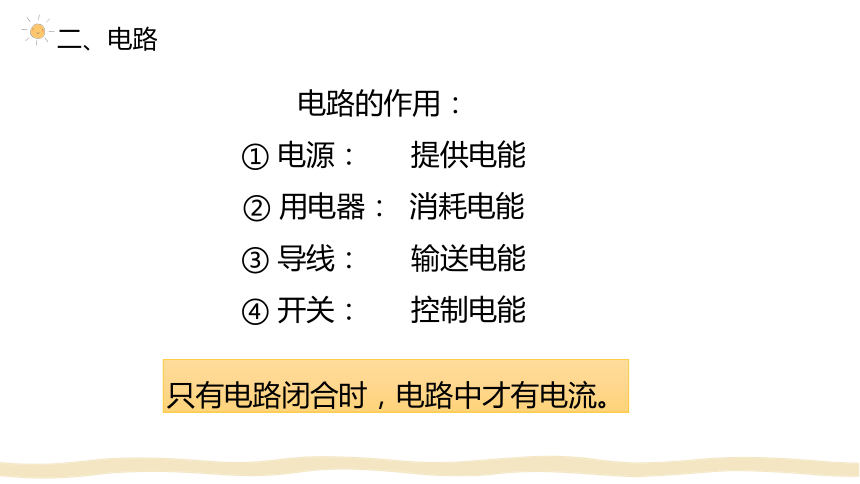

电路的作用：
电源： 提供电能
用电器： 消耗电能
导线： 输送电能
开关： 控制电能
只有电路闭合时，电路中才有电流。
二、电路
各种电源
各种开关
二、电路
各种用电器
电路图
03
三、电路图
用符号表示电路连接的图，叫做电路图。
三、电路图
练一练
请画出以下电路的电路图。
电路的状态
04
四、电路的状态
处处连通，用电器能够工作的电路。
通 路：
四、电路的状态
某处被断开，没有电流通过的电路。
断 路：
四、电路的状态
例：直接用导线将电源的正负极相连的电路（电源短路）。
短 路：
课堂小结
电流的形成：电荷的定向移动形成电流。
电流的方向：正电荷的定向移动方向为电流的方向。
电路的组成：把电源、用电器、开关用导线连接起来组成电路。
电路图：用统一规定的元件符号表示电路连接情况的图。
电路的状态：通路、断路、短路。
