（1）、电流：表示电流强弱的物理量；
（2）、串联电路：电路中各元件逐个顺次首尾连接
（3）、并联电路：各元件“首首相接，尾尾相接”，并列连在电路两点之间
前提回顾
电流是什么？串联并联电路分别有什么特点？
实验探究
02
?Life isn't about waiting for the storm to pass. it's about learning to dance
实验探究
串联电路电流的规律
并联电路电路的规律

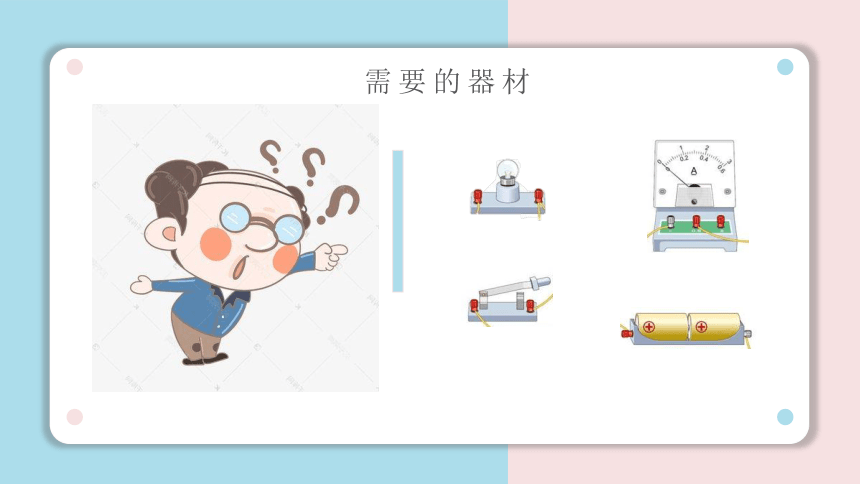

需要的器材

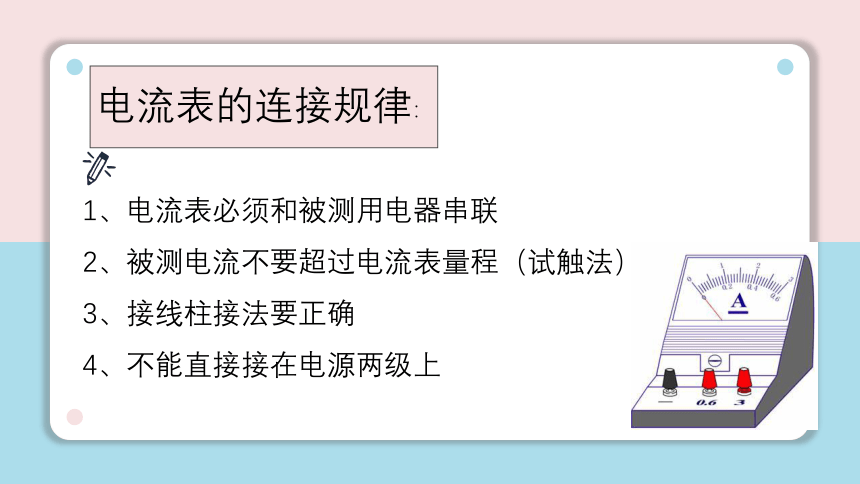

电流表的连接规律：
1、电流表必须和被测用电器串联
2、被测电流不要超过电流表量程（试触法）
3、接线柱接法要正确
4、不能直接接在电源两级上
实验探究
串联电路电路的规律？

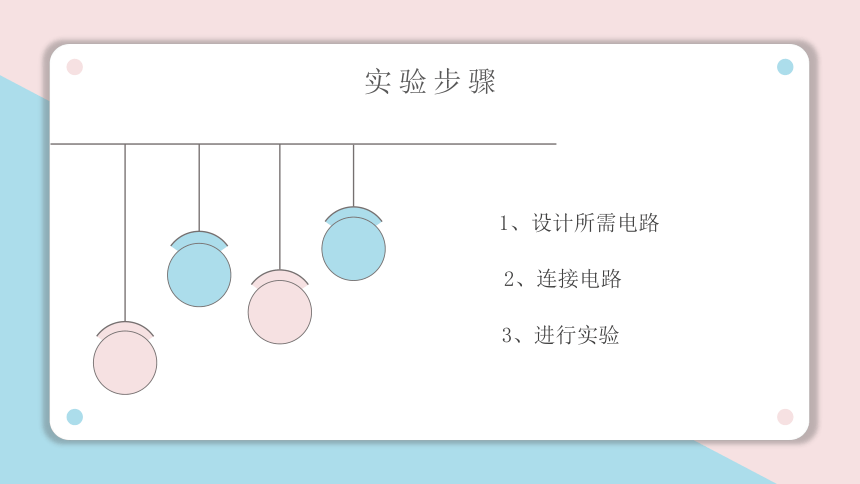

实验步骤
2、连接电路
1、设计所需电路
3、进行实验

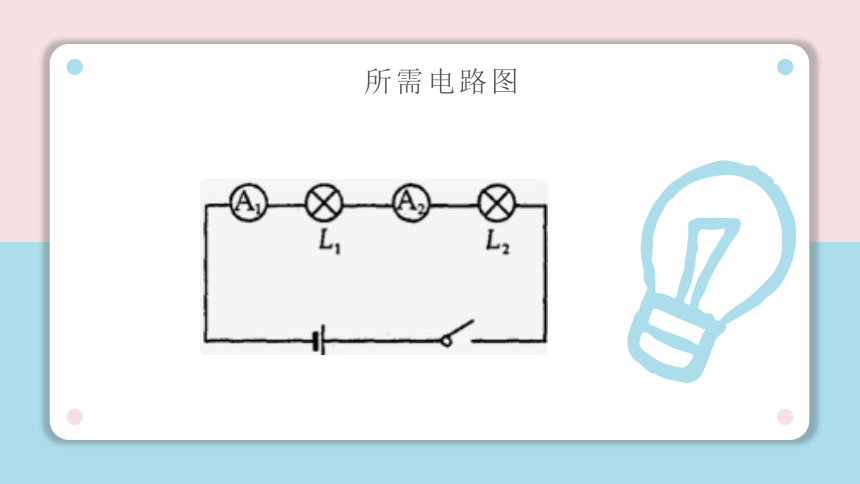

所需电路图
实验仪器
连接电路
实验数据
{68D230F3-CF80-4859-8CE7-A43EE81993B5}电流表
1
2
电流A
0.12
0.12
实验过程
我们能不能直接得出规律？
那我们应该怎么做？
更换不同规格的小灯泡多次测量
实验小结
串联电路中，电流处处相等；
实验探究
并联电路电路的规律
实验步骤
2、连接电路
1、设计所需电路
3、进行实验
所需电路图
实验仪器
实验仪器
连接电路
实验数据
{93296810-A885-4BE3-A3E7-6D5BEEA58F35}电流表
1
2
3
电流
2
1
1
实验过程
我们能不能直接得出规律？
那我们应该怎么做？
更换不同规格的小灯泡多次测量
实验结论
并联电路中，干路电流等于支路电流之和
小结
03
?Life isn't about waiting for the storm to pass. it's about learning to dance
小结
串联电路中，电流处处相等；
并联电路中，干路电流等于支路电流之和
习题
04
?Life isn't about waiting for the storm to pass. it's about learning to dance
习题
B
习题
C
