15.5串、并联电路中电流的规律—人教版九年级物理全一册课件(共19张PPT)

串、并联电路中电流的规律
第十五章 第五节

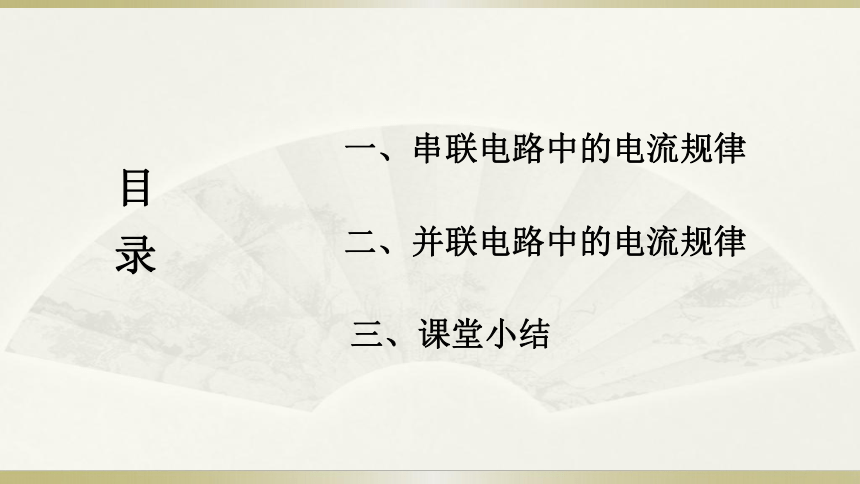

目录
一、串联电路中的电流规律
二、并联电路中的电流规律
三、课堂小结
回顾
什么是串联电路？
如何连接电路与画出电路图？
什么是并联电路？
把两个规格不同的灯泡串联在电路中，观察灯泡的亮度，这两只灯泡中的电流相等吗？
相等，为什么亮度不同？
不等，为什么？
能否仅根据灯泡的亮度来判断电流的大小？
思考
S
L
A
S
L
A
①
②

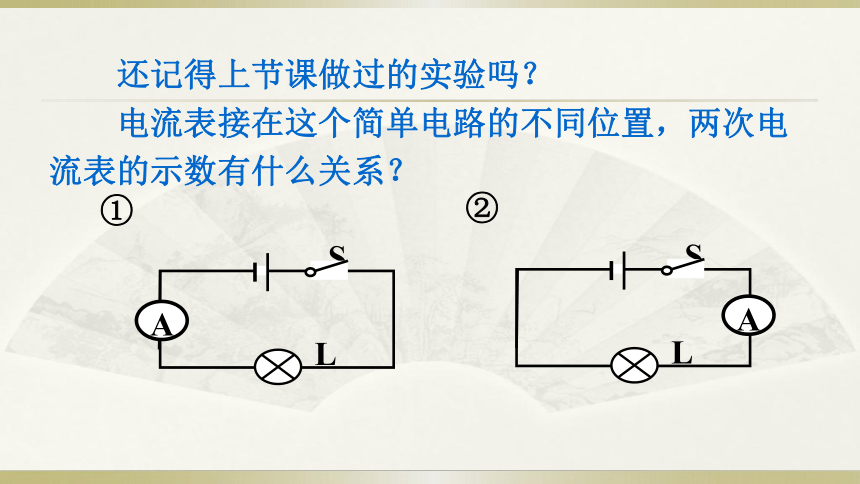

　　还记得上节课做过的实验吗？
　　电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？
　　用多个电器串联或并联时，流过各用电器的电流有怎样的关系呢？

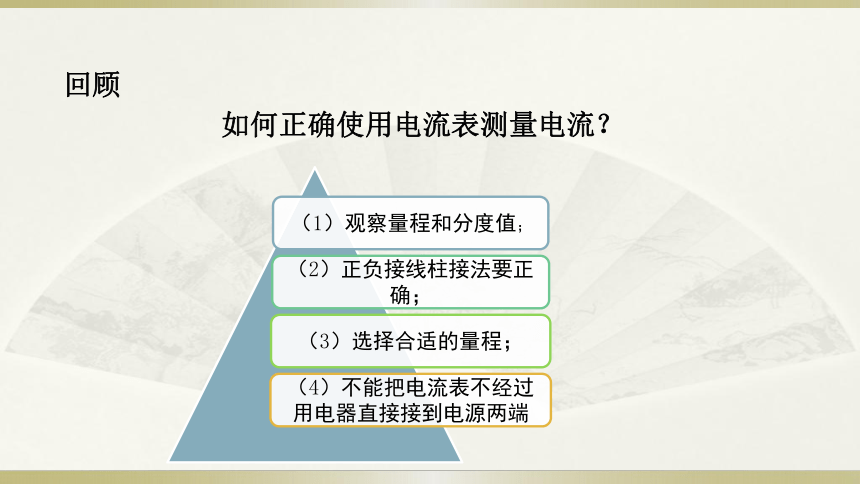

如何正确使用电流表测量电流？
回顾
探究1：串联电路的电流规律
S
L2
A
B
C
L1
S
L2
L1
A
测量A点电流
实验探究
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？
　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤
注意：多次测量的目的是使结论更具有普遍性，避免偶然性。
实验结论：
　　串联电路中，电流处处相等。
次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
2
3
实验数据
L1
L2
L1
A
B
C
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？
探究2：并联电路的电流规律
实验探究
　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤：
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
2
3
实验数据
课堂小结
一、串联：
串联电路中各处电流相等;
IA=IB=IC
二、并联：
并联电路中干路电流等于支路电流之和；
IA=IB+IC
第五节 串、并联电路中电流的规律
1、小明根据右图所示的甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，得到：???
① 图甲中a处电流0.18A，b处电流0.18A，则c处的电流为：_________；
② 图乙中a处电流0.22A，b处电流0.22A，则c处的电流为：_________。
0.18A
0.44A
2、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是( )
A．较亮的灯中电流较大??????? B．较暗的灯中电流较大
C．电流一样大??????????????? D．条件不足，无法判断
C
3、有两个用电器接在同一电源上，用一准确的电流表测得通过他们得电流相等，则下列说法中正确的是( )
A.两个用电器一定并联 B.两个用电器一定串联
C.可能是并联，也可能是串联 D.条件不足，无法判断
C
