人教版九年级19.2家庭电路中电流过大的原因同步练习（含答案）

中小学教育资源及组卷应用平台

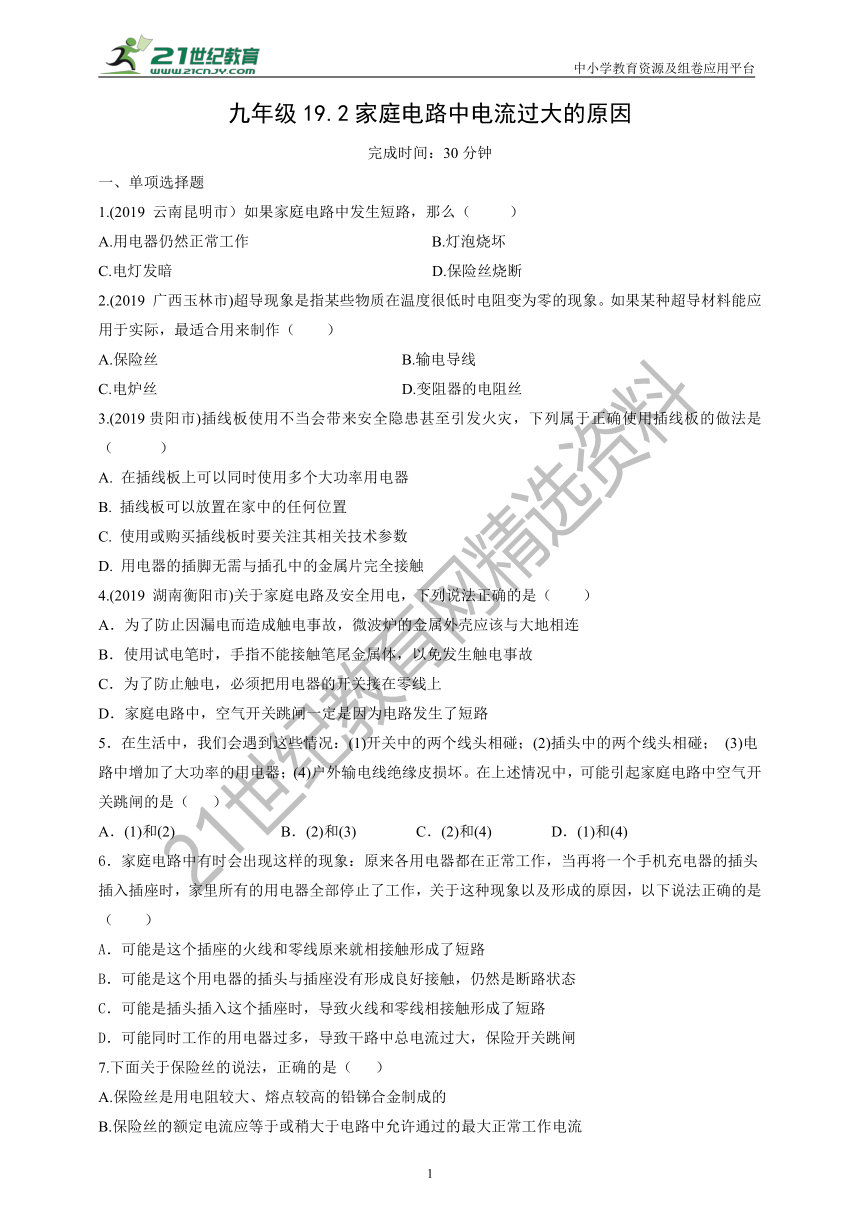

九年级19.2家庭电路中电流过大的原因
完成时间：30分钟
一、单项选择题
1.(2019
云南昆明市）如果家庭电路中发生短路，那么（
）
A.用电器仍然正常工作
B.灯泡烧坏
C.电灯发暗
D.保险丝烧断
2.(2019
广西玉林市)超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作（　　）
A.保险丝
B.输电导线
C.电炉丝
D.变阻器的电阻丝
3.(2019贵阳市)插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（
）
A.
在插线板上可以同时使用多个大功率用电器
B.
插线板可以放置在家中的任何位置
C.
使用或购买插线板时要关注其相关技术参数
D.
用电器的插脚无需与插孔中的金属片完全接触
4.(2019
湖南衡阳市)关于家庭电路及安全用电，下列说法正确的是（　　）
A．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连
B．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故
C．为了防止触电，必须把用电器的开关接在零线上
D．家庭电路中，空气开关跳闸一定是因为电路发生了短路
5．在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；
(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（
）
A．(1)和(2)
B．(2)和(3)
C．(2)和(4)
D．(1)和(4)
6．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（　　）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
7.下面关于保险丝的说法，正确的是（
）
A.保险丝是用电阻较大、熔点较高的铅锑合金制成的
B.保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流
C.保险丝断了,可以用铁丝代替
D.保险丝越细越安全

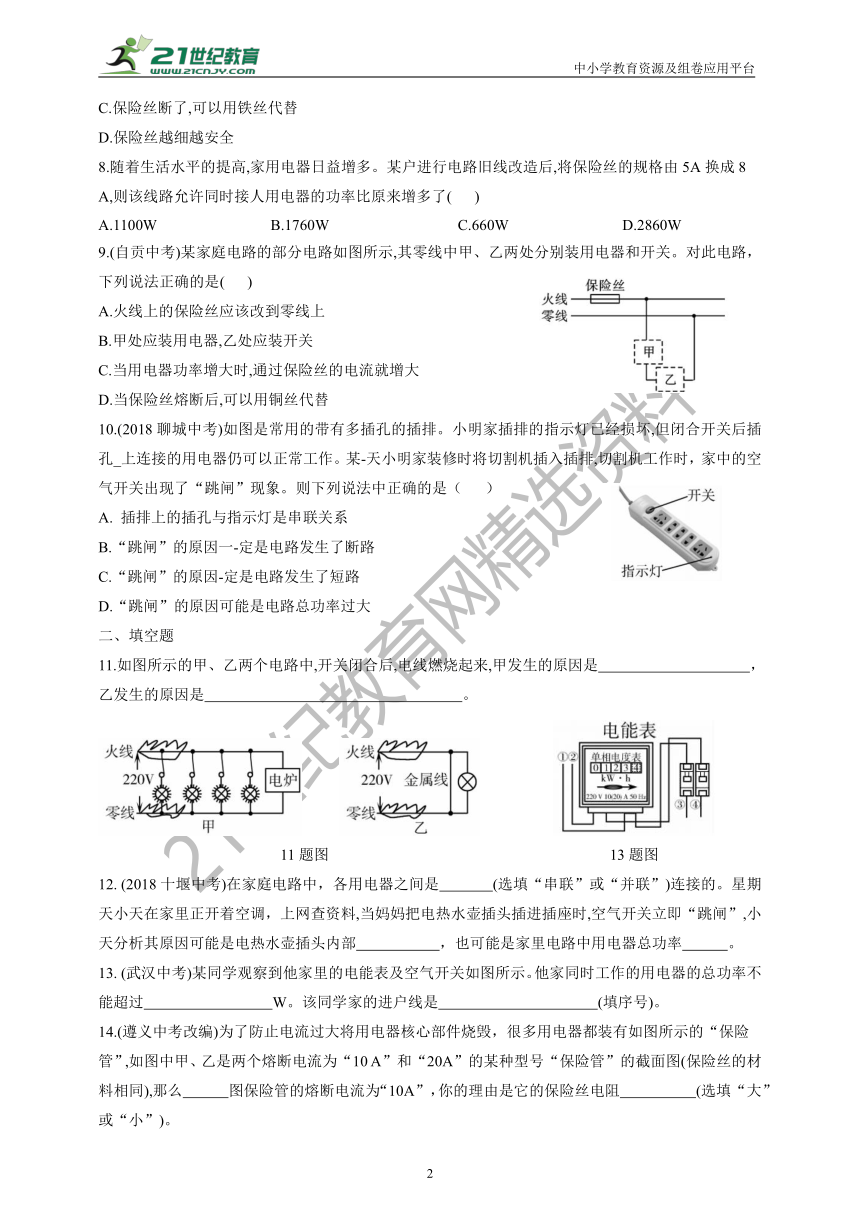

8.随着生活水平的提高,家用电器日益增多。某户进行电路旧线改造后,将保险丝的规格由5A换成8
A,则该线路允许同时接人用电器的功率比原来增多了(
)
A.1100W
B.1760W
C.660W
D.2860W
9.(自贡中考)某家庭电路的部分电路如图所示,其零线中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(
)
A.火线上的保险丝应该改到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器功率增大时,通过保险丝的电流就增大
D.当保险丝熔断后,可以用铜丝代替
10.(2018聊城中考)如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏,但闭合开关后插孔_上连接的用电器仍可以正常工作。某-天小明家装修时将切割机插入插排,切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（
）
A.
插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一-定是电路发生了断路
C.“跳闸”的原因-定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
二、填空题
11.如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来,甲发生的原因是
，
乙发生的原因是
。
11题图
13题图
12.
(2018十堰中考)在家庭电路中，各用电器之间是
(选填“串联”或“并联”)连接的。星期天小天在家里正开着空调，上网查资料,当妈妈把电热水壶插头插进插座时,空气开关立即“跳闸”,小天分析其原因可能是电热水壶插头内部
，也可能是家里电路中用电器总功率
。
13.
(武汉中考)某同学观察到他家里的电能表及空气开关如图所示。他家同时工作的用电器的总功率不能超过
W。该同学家的进户线是
(填序号)。
14.(遵义中考改编)为了防止电流过大将用电器核心部件烧毁，很多用电器都装有如图所示的“保险
管”,如图中甲、乙是两个熔断电流为“10
A”和“20A”的某种型号“保险管”的截面图(保险丝的材料相同),那么
图保险管的熔断电流为“10A”，你的理由是它的保险丝电阻
(选填“大”或“小”)。
14题图
15题图
16题图

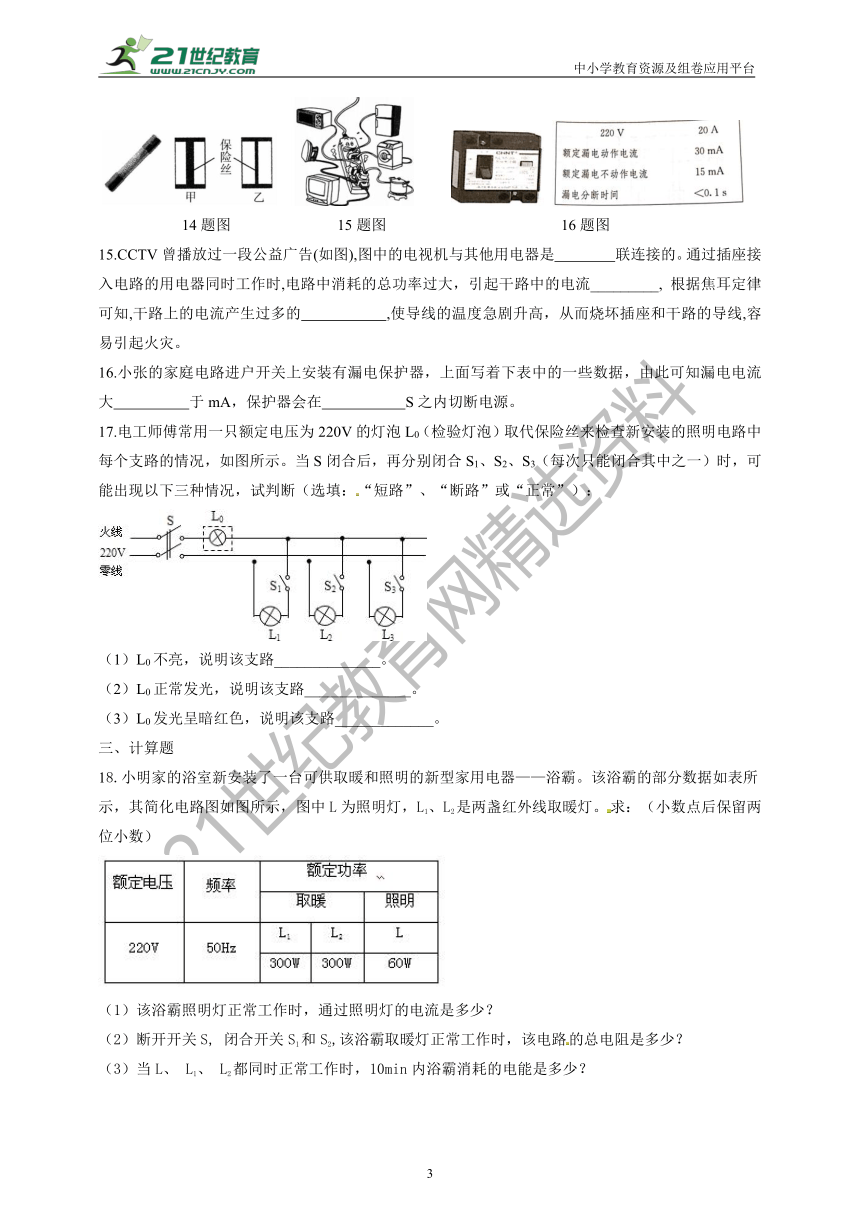

15.CCTV曾播放过一段公益广告(如图),图中的电视机与其他用电器是
联连接的。通过插座接入电路的用电器同时工作时,电路中消耗的总功率过大，引起干路中的电流_________,
根据焦耳定律可知,干路上的电流产生过多的
,使导线的温度急剧升高，从而烧坏插座和干路的导线,容易引起火灾。
16.小张的家庭电路进户开关上安装有漏电保护器，上面写着下表中的一些数据，由此可知漏电电流大
于mA，保护器会在
S之内切断电源。
17.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路______________。
（2）L0正常发光，说明该支路______________。
（3）L0发光呈暗红色，说明该支路_____________。
三、计算题
18.小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸的部分数据如表所示，其简化电路图如图所示，图中L为照明灯，L1、L2是两盏红外线取暖灯。求：（小数点后保留两位小数）
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S,
闭合开关S1和S2,该浴霸取暖灯正常工作时，该电路的总电阻是多少？
（3）当L、
L1、
L2都同时正常工作时，10min内浴霸消耗的电能是多少？

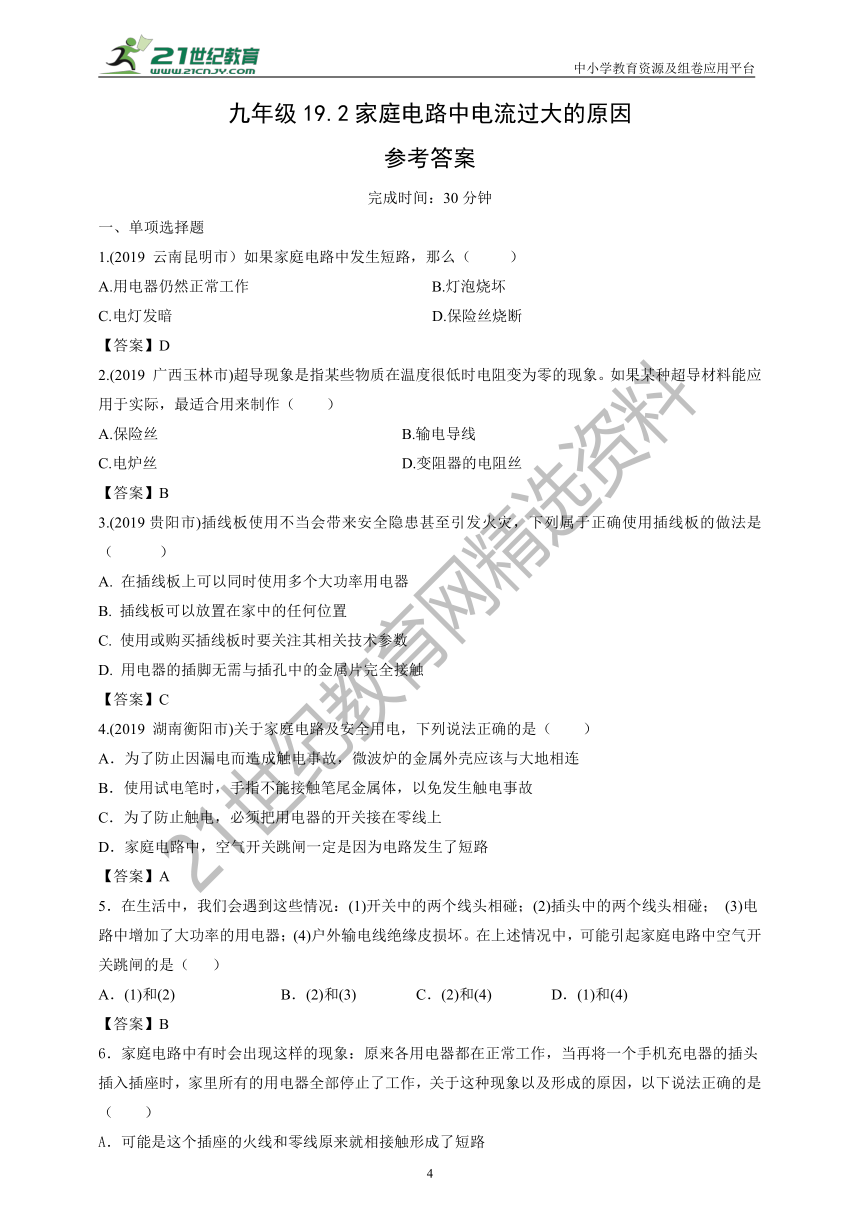

九年级19.2家庭电路中电流过大的原因
参考答案
完成时间：30分钟
一、单项选择题
1.(2019
云南昆明市）如果家庭电路中发生短路，那么（
）
A.用电器仍然正常工作
B.灯泡烧坏
C.电灯发暗
D.保险丝烧断
【答案】D
2.(2019
广西玉林市)超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作（　　）
A.保险丝
B.输电导线
C.电炉丝
D.变阻器的电阻丝
【答案】B
3.(2019贵阳市)插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（
）
A.
在插线板上可以同时使用多个大功率用电器
B.
插线板可以放置在家中的任何位置
C.
使用或购买插线板时要关注其相关技术参数
D.
用电器的插脚无需与插孔中的金属片完全接触
【答案】C
4.(2019
湖南衡阳市)关于家庭电路及安全用电，下列说法正确的是（　　）
A．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连
B．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故
C．为了防止触电，必须把用电器的开关接在零线上
D．家庭电路中，空气开关跳闸一定是因为电路发生了短路
【答案】A
5．在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；
(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（
）
A．(1)和(2)
B．(2)和(3)
C．(2)和(4)
D．(1)和(4)
【答案】B
6．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（　　）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
【答案】
C
7.下面关于保险丝的说法，正确的是（
）
A.保险丝是用电阻较大、熔点较高的铅锑合金制成的
B.保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流
C.保险丝断了,可以用铁丝代替
D.保险丝越细越安全
【答案】B
8.随着生活水平的提高,家用电器日益增多。某户进行电路旧线改造后,将保险丝的规格由5A换成8
A,则该线路允许同时接人用电器的功率比原来增多了(
)
A.1100W
B.1760W
C.660W
D.2860W
【答案】C
9.(自贡中考)某家庭电路的部分电路如图所示,其零线中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(
)
A.火线上的保险丝应该改到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器功率增大时,通过保险丝的电流就增大
D.当保险丝熔断后,可以用铜丝代替
【答案】C
10.(2018聊城中考)如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏,但闭合开关后插孔_上连接的用电器仍可以正常工作。某-天小明家装修时将切割机插入插排,切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（
）
A.
插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一-定是电路发生了断路
C.“跳闸”的原因-定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
【答案】D
二、填空题
11.如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来,甲发生的原因是
，
乙发生的原因是
。
11题图
13题图
【答案】用电器总功率过大
用电器短路
12.
(2018十堰中考)在家庭电路中，各用电器之间是
(选填“串联”或“并联”)连接的。星期天小天在家里正开着空调，上网查资料,当妈妈把电热水壶插头插进插座时,空气开关立即“跳闸”,小天分析其原因可能是电热水壶插头内部
，也可能是家里电路中用电器总功率
。
【答案】并联
短路
过大
13.
(武汉中考)某同学观察到他家里的电能表及空气开关如图所示。他家同时工作的用电器的总功率不能超过
W。该同学家的进户线是
(填序号)。
【答案】4400
①②
14.(遵义中考改编)为了防止电流过大将用电器核心部件烧毁，很多用电器都装有如图所示的“保险
管”,如图中甲、乙是两个熔断电流为“10
A”和“20A”的某种型号“保险管”的截面图(保险丝的材料相同),那么
图保险管的熔断电流为“10A”，你的理由是它的保险丝电阻
(选填“大”或“小”)。
14题图
15题图
16题图
【答案】乙
大
15.CCTV曾播放过一段公益广告(如图),图中的电视机与其他用电器是
联连接的。通过插座接入电路的用电器同时工作时,电路中消耗的总功率过大，引起干路中的电流_________,
根据焦耳定律可知,干路上的电流产生过多的
,使导线的温度急剧升高，从而烧坏插座和干路的导线,容易引起火灾。
【答案】并联
过大
热量
16.小张的家庭电路进户开关上安装有漏电保护器，上面写着下表中的一些数据，由此可知漏电电流大
于mA，保护器会在
S之内切断电源。
【答案】30
0.1
17.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路______________。
（2）L0正常发光，说明该支路______________。
（3）L0发光呈暗红色，说明该支路_____________。
【答案】断路
短路
正常
三、计算题
18.小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸的部分数据如表所示，其简化电路图如图所示，图中L为照明灯，L1、L2是两盏红外线取暖灯。求：（小数点后保留两位小数）
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S,
闭合开关S1和S2,该浴霸取暖灯正常工作时，该电路的总电阻是多少？
（3）当L、
L1、
L2都同时正常工作时，10min内浴霸消耗的电能是多少？
【解析】（1）由P=UI得
I
=P/
U
=60W/220V=0.27A
（2）P总=P1+P2=300W+300W=600W
由P总=U
2/R总
得
R总=
U2/P总=（220V）2/600W=80.67Ω
（3）
P′总=P1+P2+PL=300W+300W+60W
=660W
W总=
P′总t=660
W×10×60s=3.96×105J
