上海市龙柏高中2020—2021学年高中物理沪科版（2019）必修第一册：3.4分析物体的受力情况 配套作业（含解析）

3.4分析物体的受力情况
1．如图所示，一个球形物体静止于光滑水平地面上，并与竖直光滑墙壁接触，A、B两点是球跟墙和地面的接触点，则下列说法中正确的是（　　）
A．物体受重力、B点的支持力、A点的弹力作用
B．物体受重力、B点的支持力作用
C．物体受重力、B点的支持力、地面的弹力作用
D．物体受重力、B点的支持力、物体对地面的压力作用
2．一个球在墙角处挨着竖直墙壁停放在水平地板上,在给出的球的受力示意图中,正确的是(????)
A． B． C． D．
3．如图所示，物体A和B叠放在固定光滑斜面上，A、B的接触面与斜面平行，当A、B以相同的速度沿斜面向上运动时，关于物体A的受力个数，正确的是(　　)
A．2 B．3
C．4 D．5
4．如图所示,两个完全相同的小球在挡板作用下静止在倾角为θ的光滑斜面上.下列关于小球受力的说法正确的是 (　　)
A．小球的重力在乙种情况下不产生对斜面的作用效果
B．小球均受重力、压紧斜面的力、压紧挡板的力和斜面弹力、挡板弹力
C．小球受到挡板的作用力的大小、方向均相同
D．撤去挡板,小球所受合力方向将沿斜面向下
5．如图所示，一个小物块在恒力作用下沿水平地面向右做直线运动，下面有四种叙述：
①若地面光滑，则小物块一定受三个力的作用；
②若地面粗糙，则小物块可能受三个力的作用；
③若小物块做匀速运动，则小物块一定受四个力的作用；
④若小物块做加速运动，则小物块可能受三个力作用。
由此可判断正确的是（ ）
A．①② B．①③ C．②③ D．③④
6．如图所示，物体A在光滑的斜面上沿斜面下滑，则A受到的作用力是（　　）
A．重力、弹力和下滑力 B．重力和弹力
C．重力和下滑力 D．重力、压力和下滑力重力
7．2019年女排世界杯比赛中，中国队取得十一连胜的骄人成绩，成功卫冕世界杯冠军。为祖国70华诞献上了一份精彩的礼物。如图为比赛中球被击出后某瞬间的照片，此时排球受到的力有（　　）
A．推力 B．重力、推力
C．重力、空气对球的作用力 D．重力、推力、空气对球的作用力
8．如图所示，细绳竖直拉紧，小球和光滑斜面接触，则小球受到的力是（ ）
A．重力、绳的拉力
B．重力、绳的拉力、斜面的弹力
C．重力、斜面的弹力
D．绳的拉力、斜面的弹力
9．如图所示，两斜面体A、B叠放在水平地面上，连接斜面体A与天花板的轻弹簧沿竖直方向，两斜面体均处于静止状态。下列说法正确的是
A．斜面体A一定受两个力 B．斜面体A可能受三个力
C．斜面体B一定受四个力 D．斜面体B可能受五力
10．如图所示，物块静止在固定的斜面上．关于物块的受力情况，下列说法正确的是
A．物块受到两个力的作用 B．重力垂直于斜面向下
C．静摩擦力沿斜面向下 D．静摩擦力沿斜面向上
11．如图所示，两物体A和B通过定滑轮的细绳连接，它们都处于静止状态，对于物体A的受力，下列说法正确的是（ ）
A．受重力、绳子拉力、摩擦力作用
B．受重力、绳子拉力、水平面给它的弹力和摩擦力作用
C．受重力、绳子拉力、水平面给它的弹力作用
D．受重力和绳子拉力的作用
12．如图所示，物体A沿光滑斜面下滑，A受到的作用力有（ ）
A．重力、弹力和下滑力
B．重力和弹力
C．重力和下滑力
D．重力、压力和下滑力
13．如图所示，光滑斜面上物体重力mg分解为F1、F2两个力，下列说法正确的是( )
A．物体受到重力mg、FN、F1、F2四个力的作用
B．物体只受到重力mg和斜面的支持力FN的作用
C．F1是斜面作用在物体上使物体下滑的力，F2是物体对斜面的压力
D．力FN、F1、F2三力的作用效果与力mg、FN两个力的作用效果相同
14．如图所示，小车内一根轻质弹簧沿竖直方向和一条与竖直方向成α角的细绳拴接一小球．当小车和小球相对静止，一起在水平面上匀速运动时，下列说法正确的是
A．细绳对小球有拉力的作用
B．细绳对小球没有拉力的作用
C．轻弹簧对小球有弹力的作用
D．轻弹簧对小球没有弹力的作用
15．如图所示，光滑水平地面上有一直角三角形斜面体B靠在竖直墙壁上，物块A放在斜面体B上，开始时A、B静止．现用水平力F推A，A、B仍静止，则此时A、B受力的个数可能是（　　）
　
A．3个、5个 B．3个、3个
C．4个、5个 D．3个、4个

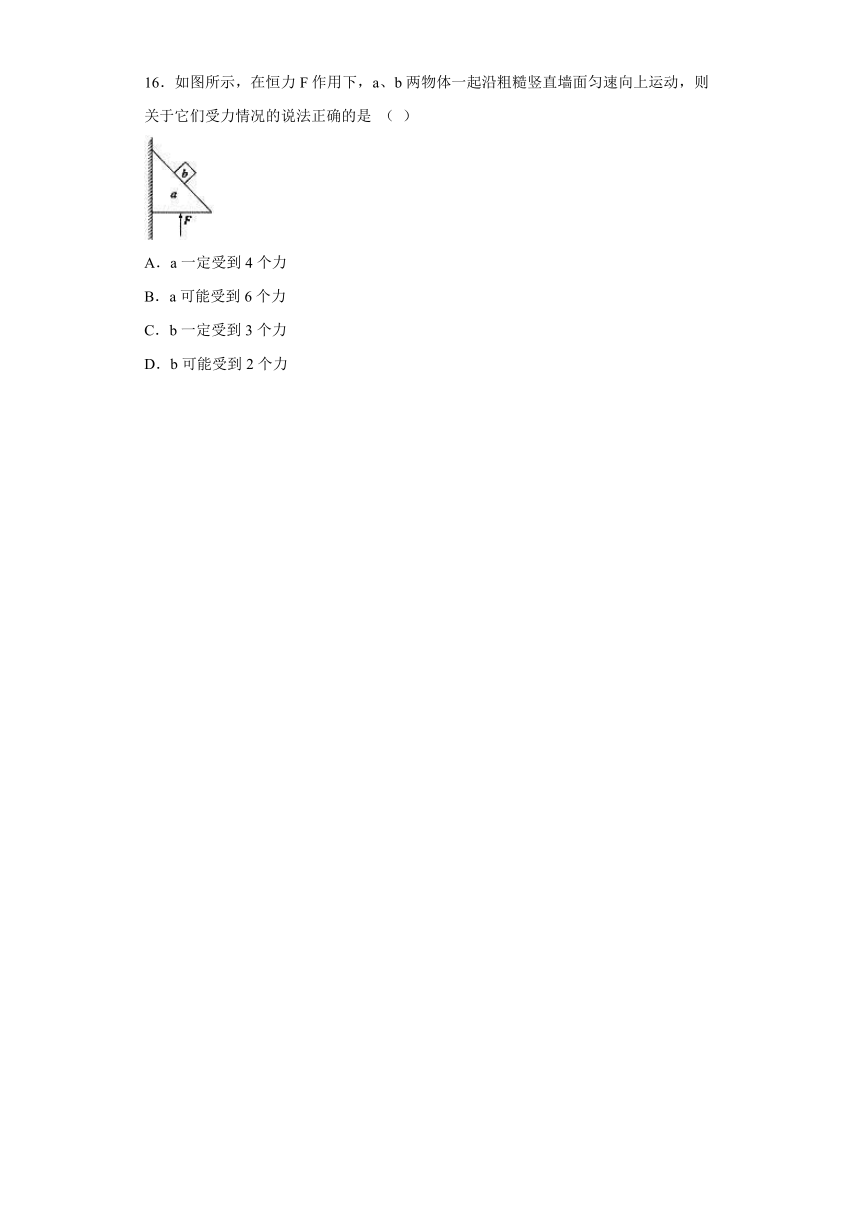

16．如图所示，在恒力F作用下，a、b两物体一起沿粗糙竖直墙面匀速向上运动，则关于它们受力情况的说法正确的是 （ ）
A．a一定受到4个力
B．a可能受到6个力
C．b一定受到3个力
D．b可能受到2个力
参考答案
1．B
【解析】
物体在竖直方向上受重力和支持力平衡，在水平方向上虽然与墙壁接触，但不挤压，不受墙壁的弹力，故B正确，ACD错误．
点睛：确定研究对象是受力分析的关键，受力分析时只分析研究对象受到的力，研究对象对外施加的力不能分析．
2．B
【解析】
小球静置于水平面上,在竖直方向上受到竖直向上的支持力和竖直向下的重力,由于墙与球间没有挤压，所以在水平方向上不受力的作用
A.A选项受力分析与分析不符，A错误
B.B选项受力分析与分析相符，B正确
C.C选项受力分析与分析不符，C错误
D.D选项受力分析与分析不符，D错误
3．B
【解析】
因斜面光滑，则上滑的加速度为gsinθ，此时物体A受重力、斜面的支持力和B对A的压力作用。
故选B。
4．D
【解析】
A．小球的重力在乙种情况下会产生对斜面的压力与对挡板压力的作用效果，选项A错误；
B．两种情况下小球均受到重力、斜面的支持力和挡板的支持力，故B错误；
C．图甲中受挡板的弹力方向水平向右，图乙中受挡板的弹力方向沿斜面向上，选项C错误；
D．撤去挡板，小球受向下的重力和斜面的支持力，其合力方向沿斜面向下，选项D正确；
故选D.
5．D
【解析】
【分析】
【详解】
①当地面光滑时，当拉力?F?的竖直分力?F1=G?时，小物块受拉力?F?与重力?G?两个力作用，如图一所示
当拉力?F?的竖直分力?F1②当地面粗糙时，当拉力?F?的竖直分力?F1=G?时，小物块受拉力?F?与重力?G?两个力作用，如图三所示
当拉力?F?的竖直分力?F1③如果小物块在地面上做匀速运动，小物块所受合力为零，则小物块一定受到拉力F、重力?G?、地面的支持力?FN?、地面对小物块的滑动摩擦力?f?四个力的作用，如图四所示；
④如果小物块在地面上做加速运动，受力不平衡?，可能受到两个力?(?如图一、图三所示?)?或三个力?(?如图二所示?)?或四个力?(?如图四所示?)?作用。
综合以上分析可知③④说法正确。故D正确，ABC错误。
故选D。
6．B
【解析】
【分析】
【详解】
地球附近的一切物体都受重力，故物体一定受重力；物体与斜面体之间相互挤压，故一定受支持力；斜面光滑，没有摩擦；物体加速下滑是重力的作用效果，没有下滑力；故选B.
7．C
【解析】
【分析】
【详解】
排球被击出后，人对球没有力的作用，在空中的排球受到重力和空气对球的作用力，故ABD错误，C正确。
故选C。
8．A
【解析】
【详解】
以小球为研究对象，小球受到重力和绳子的拉力两个力。斜面对小球没有弹力，假设斜面对小球有弹力，则弹力方向必定沿垂直斜面向上方向，这样小球受到重力、绳子的拉力和支持力，三个力的合力不可能为零，小球将开始运动，与题矛盾，故斜面对小球没有弹力。故A正确,BCD错误。
故选A。
9．B
【解析】
【详解】
AB．若弹簧弹力为零，对斜面体A进行受力分析可知，斜面体A受重力、斜面体B对斜面体A的支持力和摩擦力，处于平衡状态，斜面体A受三个力作用，故A错误，B正确；
C．物体A处于平衡状态，也可能只受弹簧的拉力和重力，此时斜面体A、B之间没有相互挤压，不存在摩擦力，斜面体A只受两个力，斜面体B也只收两个力，故C错误；
D．对斜面体A、B整体分析，不论弹簧弹力有无，只受竖直方向的外力，斜面体B与地面之间不会存在摩擦力，斜面体B可能只收两个力或四个力，不可能受五个力，故D错误
10．D
【解析】
【详解】
小物块处于静止状态，即平衡状态，对其受力分析，可知物块受到竖直向下的重力、垂直斜面向上的支持力和沿斜面向上的静摩擦力，合力为零，共三个力作用，故ABC错误，D正确。
故选D．
11．B
【解析】
试题分析：对于物体A受到：重力、绳子拉力、水平面给它的弹力和摩擦力作用，故选B．
考点：受力分析
12．B
【解析】
【分析】
【详解】
A受到竖直向下的重力，垂直斜面向上的支持力，其中重力可分解为沿斜面向下的下滑力，和垂直斜面向下的力，这两个力是重力的分力，所以不能与重力同时存在.
A. 重力、弹力和下滑力，与结论不相符，选项A错误；
B. 重力和弹力，与结论相符，选项B正确；
C. 重力和下滑力，与结论不相符，选项C错误；
D. 重力、压力和下滑力，与结论不相符，选项D错误；
13．BD
【解析】
【详解】
AB.物体只受重力和支持力两个力。故A错误，B正确；
C.F1是斜面作用在物体上使物体下滑的力，F2不是物体对斜面的压力，因为物体对斜面的压力受力物体是斜面，不是物体，而F2作用在物体上。故C错误；
D.F1和F2是重力mg的分力，所以力FN、F1和F2的三个力的作用效果跟mg、FN两个力的效果相同。故D正确；
14．BC
【解析】
【分析】
【详解】
如果小球受到弹簧弹力和绳子拉力作用，则弹簧弹力方向向上，绳子拉力会在水平方向有分力，使得小球的加速度不为零；所以小车处于匀速直线运动时，弹簧的弹力T等于重力，即
T=mg
绳子拉力为零，故BC正确、AD错误．
故选BC．
15．CD
【解析】
【分析】
【详解】
先对A物体进行受力分析，A受重力、推力、斜面体的支持力，可能还受到B的静摩擦力，所以A可能受到3个或4个力；再分析B的受力情况，B受到重力、墙壁的支持力、地面的支持力、A对B的压力，当A受B的摩擦力时，B同时也会受到A的摩擦力，所以B可能受到4个或5个力，CD正确，AB错误。
故选CD。
16．AC
【解析】
【分析】
【详解】
对物体b受力分析，受重力、支持力和摩擦力，处于三力平衡状态，故D错误，C正确；对物体a、b整体受力分析，受重力、支持力，若墙壁对整体有支持力，水平方向不能平衡，故墙壁对整体没有支持力，故也没有摩擦力；最后对物体a受力分析，受推力、重力、物体b对其的压力和静摩擦力，即物体a共受4个力；故A正确，B错误；故选AC．
【点睛】
本题关键是灵活地选择研究对象进行受力分析，然后结合平衡条件和各种力产生的条件分析判断，不难．
