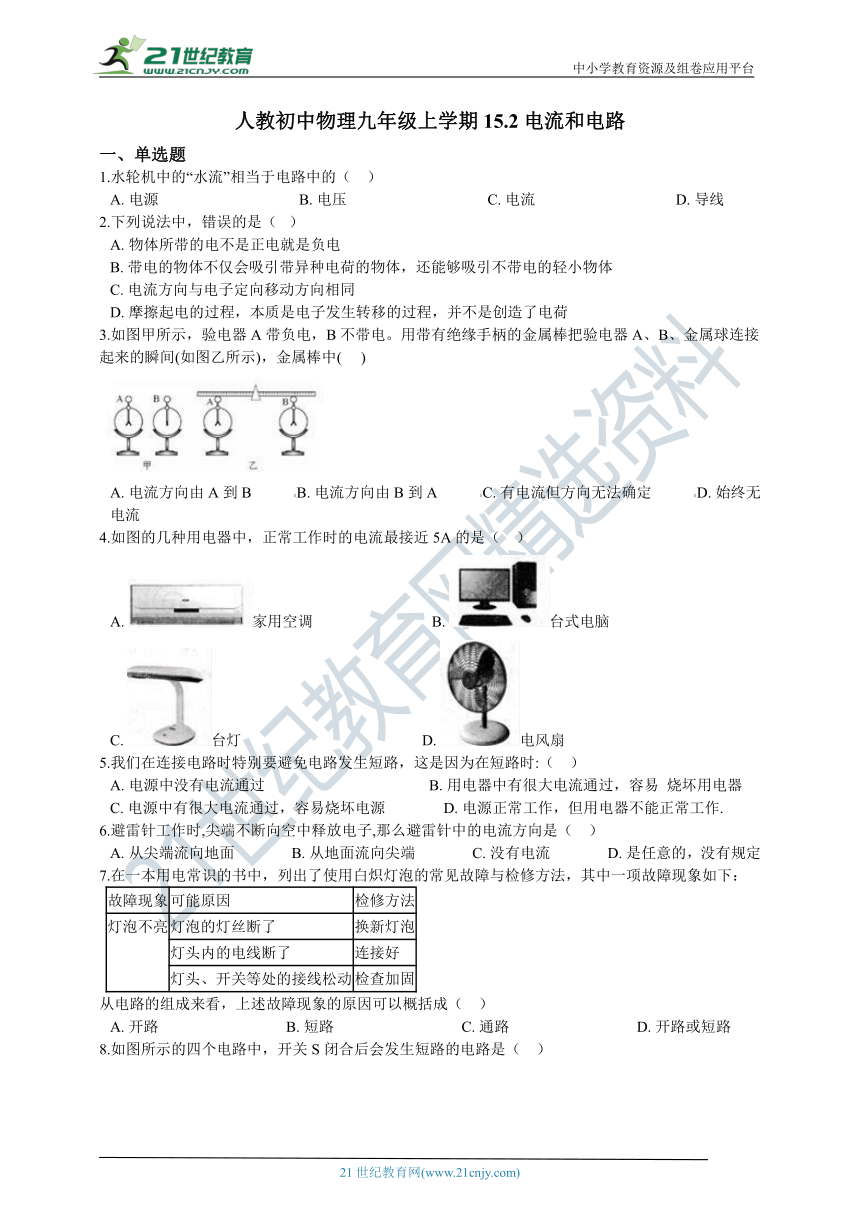

人教初中物理九年级上学期15.2电流和电路
一、单选题
1.水轮机中的“水流”相当于电路中的（??
）
A.?电源?????????????????????????????????????B.?电压?????????????????????????????????????C.?电流?????????????????????????????????????D.?导线
2.下列说法中，错误的是（?
）
A.?物体所带的电不是正电就是负电
B.?带电的物体不仅会吸引带异种电荷的物体，还能够吸引不带电的轻小物体
C.?电流方向与电子定向移动方向相同
D.?摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷
3.如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B、金属球连接起来的瞬间(如图乙所示)，金属棒中(???
)
A.?电流方向由A到B???????????B.?电流方向由B到A???????????C.?有电流但方向无法确定???????????D.?始终无电流
4.如图的几种用电器中，正常工作时的电流最接近5A的是（??
）
A.?家用空调???????????????????????????????B.?台式电脑
C.?台灯???????????????????????????????????????????????D.?电风扇
5.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（
??）
A.?电源中没有电流通过???????????????????????????????????????????B.?用电器中有很大电流通过，容易
烧坏用电器
C.?电源中有很大电流通过，容易烧坏电源???????????????D.?电源正常工作，但用电器不能正常工作.
6.避雷针工作时,尖端不断向空中释放电子,那么避雷针中的电流方向是（
??）
A.?从尖端流向地面???????????????B.?从地面流向尖端???????????????C.?没有电流???????????????D.?是任意的，没有规定
7.在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
从电路的组成来看，上述故障现象的原因可以概括成（??
）
A.?开路?????????????????????????????????B.?短路?????????????????????????????????C.?通路?????????????????????????????????D.?开路或短路

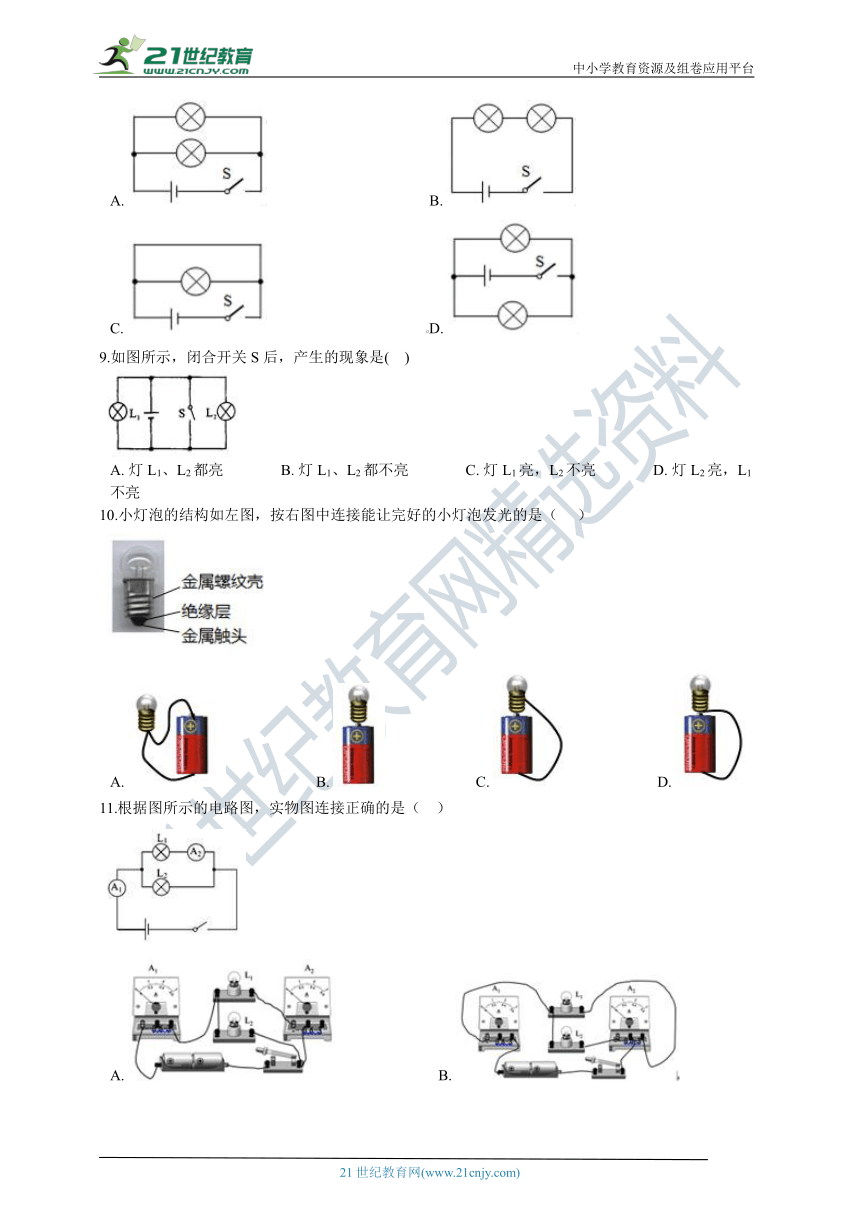

8.如图所示的四个电路中，开关S闭合后会发生短路的电路是（
??）
A.????????????????????????????????????????????B.?
C.???????????????????????????????????????????D.?
9.如图所示，闭合开关S后，产生的现象是(??
)
A.?灯L1、L2都亮???????????????B.?灯L1、L2都不亮???????????????C.?灯L1亮，L2不亮???????????????D.?灯L2亮，L1不亮
10.小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（???
）
A.?????????????????????????B.?????????????????????????C.?????????????????????????D.?
11.根据图所示的电路图，实物图连接正确的是（??
）
A.????????????????????????????B.?
C.???????????????????????D.?

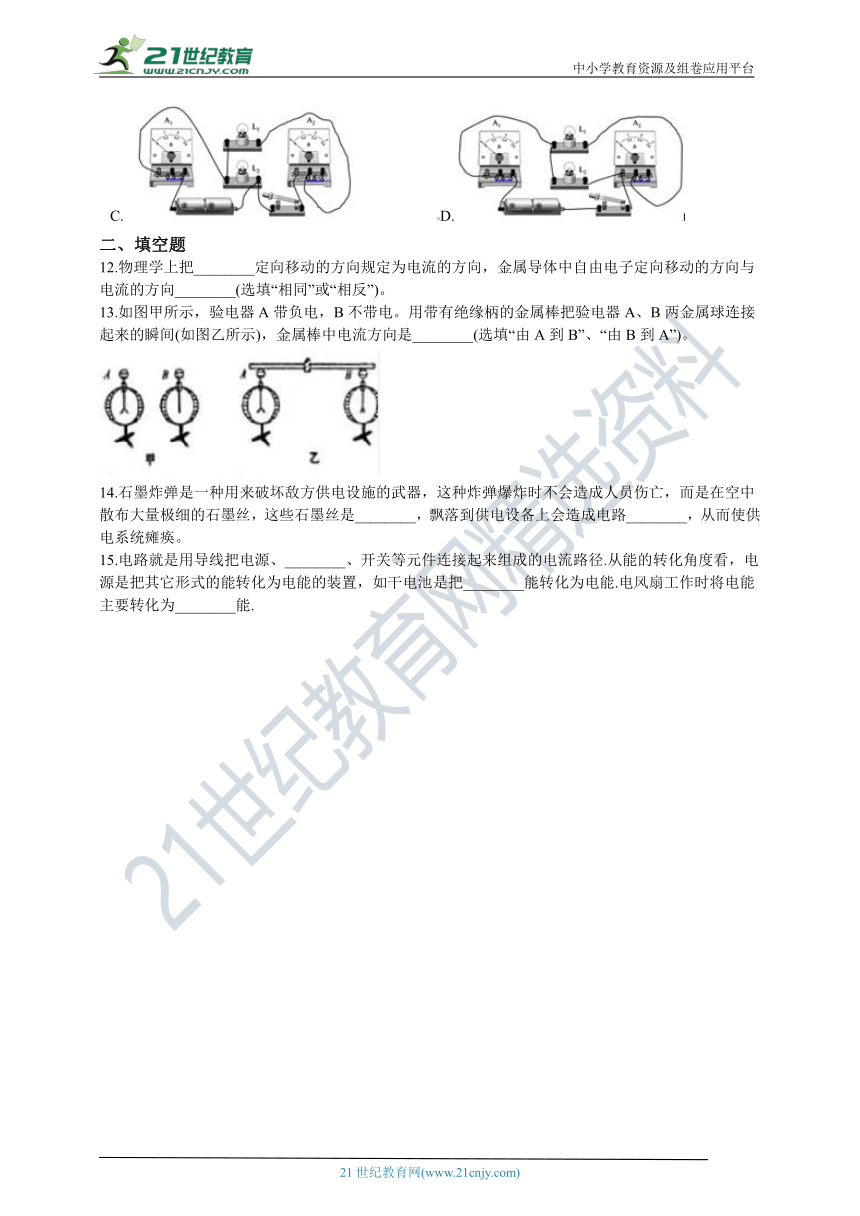

二、填空题
12.物理学上把________定向移动的方向规定为电流的方向，金属导体中自由电子定向移动的方向与电流的方向________(选填“相同”或“相反”)。
13.如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中电流方向是________(选填“由A到B”、“由B到A”)。
14.石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是________，飘落到供电设备上会造成电路________，从而使供电系统瘫痪。
15.电路就是用导线把电源、________、开关等元件连接起来组成的电流路径.从能的转化角度看，电源是把其它形式的能转化为电能的装置，如干电池是把________能转化为电能.电风扇工作时将电能主要转化为________能.
答案解析部分
一、单选题
1.
C
解：为便于理解电流，常将电流与水轮机中的“水流”作比较，其相似之处很多.
故答案为：C。
【分析】为了理解电流，常将电流比作水轮机中的“水流”。
2.
C
解：A．自然界只有正负两种电荷，所以物体所带的电不是正电就是负电，A正确，不符合题意；
B．异种电荷相互吸引，带电体还具有吸引不带电的轻小物体的性质，B正确，不符合题意；
C．物理学规定正电荷定向移动的方向为电流的方向，电子带负电，所以电流方向与电子定向移动方向相反，C错误，符合题意；
D．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，并不是创造了电荷，D正确，不符合题意。
故答案为：C。
【分析】自然界只有正负两种电荷；带电体吸引不带电的轻小物体的性质；正电荷定向移动的方向为电流的方向，电子带负电，电流方向与电子定向移动方向相反。
3.
B
解：根据图像，当用金属棒将验电器连接时，不带电的验电器的金属箔张开角度，说明带了电，由于A带负电，A、B连接时，有电子从A向B，电流方向从B向A，B符合题意。
故答案为：B.
【分析】电荷的定向移动形成电流，电流方向和负电荷的定向移动方向相反。
4.
A
解：解：正常工作时的电流最接近5A的用电器的功率P＝UI＝220V×5A＝1100W，
A、家用空调，在家庭中属于大功率用电器，功率在1000W以上；
B、台式电脑的功率约为200W
C、台灯的功率一般小于40W；
D、电风扇的功率为几十瓦，
可见只有家用空调的功率在1000W以上，正常工作时的电流最接近5A。
故答案为：A。
【分析】先利用P＝UI计算正常工作时的电流最接近5A的用电器的功率，再估测各个选项的用电器的电功率，找出符合题意的选项。
5.
C
解：当电源两极不经过用电器直接连通时，电路发生短路，由于电路中的电阻非常小，根据欧姆定律可得，此时电路中的电流会很大，短时间内温度升高，这样容易损坏电源，甚至还会引起火灾。
故答案为：C。
【分析】电路存在三种状态，处处连通的电路是通路，某处断开的电路是断路，电流不经过用电器就回到电源负极的电路状态叫做短路，电路中电流很大，产生很大的热量，消耗大量的电能。
6.
A
解：物理学中规定：把正电荷定向移动的方向规定为电流的方向，避雷针的尖端不断地向空中释放电子，电子运动的方向与电流的方向相反，所以电流的方向应该是从尖端流向地面；故选A．
【分析】物理学中规定：把正电荷定向移动的方向规定为电流的方向；在金属导体中的电流是由自由电子的定向移动形成的，而电子是带负电；那么它的电流方向就和自由电子的定向移动方向相反．
7.
A
解：解：当灯泡不亮时，根据所给的原因可以得出，都是因为开路现象发生的，因此该灯泡不发光的故障可归纳为电路出现了开路现象。
故答案为：A。
【分析】电路存在三种状态，处处连通的电路是通路，某处断开的电路是断路，电流不经过用电器就回到电源负极的电路状态叫做短路，电路中电流很大。
8.
C
解：A.
D.?
开关都接在并联电路的干路上，闭合开关S后，两灯都发光，不会造成电源短路；B.
两灯串联在电源的两极之间，闭合开关S后，亮灯都发光，不会发生短路；C.闭合开关后，灯泡不发光，会造成电源短路；
故答案为：C
【分析】电流不经过用电器，直接将两极连接的现象造成短路。
9.
B
解：如题图所示，两灯并联，并且开关也是并联关系，即开关连接了电源两极，所以开关闭合后，会出现短路现象，两灯都不亮。B符合题意。
故答案为：B。
【分析】电路有三种状态：(1)通路：接通的电路叫通路；(2)断路：断开的电路叫开路；(3)短路：直接把导线接在电源两极上的电路叫短路。
10.
C
解：灯泡若能发光，需要有电流经过灯丝，所以要把灯泡的顶端和侧壁接入电路中，C符合题意。
故答案为：C.
【分析】把灯泡的顶端和侧边分别连接电源的正负极时，灯泡才能发光。
11.
D
解：由题中的电路图可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量流过L1的电流，开关在干路上，控制两个灯泡；
A．两电流表的正负接线柱接反了，A不符合题意；
B．电流表A2的正负接线柱接反了，B不符合题意；
C．开关不在干路上，C不符合题意；
D．由实物图可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量流过L1的电流，开关在干路上，控制两个灯泡，D符合题意。
故答案为：D。
【分析】根据实物图，灯泡并联，干路和支路有电流表，电流表要正入负出。
二、填空题
12.
正电荷；相反
解：物理学上把正电荷定向移动的方向规定为电流的方向。金属导体中自由电子带负电荷，它们定向移动的方向与正电荷的移动方向相反，即与电流的方向相反。
【分析】根据电流方向的规定的知识分析解答。
13.
由B到A
解：验电器A点负电，有多余电子，当和不带电的验电器B接触时，电子从A向B移动，电流方向从B向A。
故答案为：由B到A。
【分析】电流方向和负电荷的定向移动方向相反。
14.
导体；短路
解：石墨丝中含有石墨，根据常识可知石墨是导体，飘落到供电设备上时，会造成短路，从而使电源损坏，供电系统瘫痪。
【分析】容易导电的物体是导体；导线将电源两极连接会短路。
15.
用电器；化学；机械
解：一个完整的电路包括电源、用电器、开关、导线四部分，即电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径；电源是提供电能的装置，将其它形式的能转化为电能，干电池是把化学能转化为电能；用电器消耗电能，电风扇是用电器，工作时将电能主要转化为机械能。
【分析】电路的基本结构包含电源、用电器、开关和导线，其中电源提供电能，用电器消耗电能转化为其他形式的能，结合题目分析求解即可。
