北师大版九年级物理上册 11.8 变阻器 练习（含答案）

11.8 变阻器（共110分）
班级： 姓名： 得分： .
书写（请同学们认真书写，保证卷面整洁，共10分）
第I卷（选择题 共60分）
选择题（每题3分，共60分）
1．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮。则下列接法符合要求的是（ ）
A． M接A，N接D B． M接B，N接C
C． M接A，N接B D． M接C，N接D
2．下列说法中，正确的是（ ）
A． 灯丝、碳棒、发光二极管（LED）都由导体制成 B． 给手机充电时，手机的电池相当于电源
C． 闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极
D． 导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
3．物理来源于生活，生活中蕴含着物理，关于生活中的物理下列说法中不正确的是（ ）
A． 手机、笔记本电脑、智能电视等能用WiFi上网。是利用了电磁波能传递信息
B． 吸管被餐巾纸摩擦后能吸引轻小物体，是因为摩擦起电
C． 家庭电路中用铜导线而不用铁导线，是因为铜的导电性能比铁好
D． 包裹金属导线的绝缘材料不能导电，是因为绝缘材料中没有电子
4．以下有关电的相关说法正确的是（ ）
A． 绝缘体中没有电荷 B． 导体两端有电压，就一定能形成稳定电流
C． 金属导体中靠自由电子定向移动形成电流 D． 半导体的导电性与环境变化无关
5．下列物体中，在通常情况下均属于绝缘体的一组是（ ）
A． 人体、大地 B． 橡皮、塑料袋 C． 铅笔、盐水 D． 餈瓶、酸碱盐溶液
6．家庭照明电路中，随着发光灯泡的数量的增多，则（ ）
A． 电路的总电阻减小，电路中的总电流减小 B． 电路的总电阻减小，电路中的总电流增大
C． 电路的总电阻增大，电路中的总电流增大 D． 电路的总电阻增大，电路中的总电流减小
7．下列说法错误的是（ ）
A． 绝缘体不善于导电，是因为绝缘体内几乎没有电子存在
B． 与丝绸摩擦的玻璃棒带上了正电，这是因为玻璃棒上电子转移到了丝绸上
C． 用带负电的橡胶棒靠近轻质小球时，小球被吸引，小球可能不带电
D． 一般情况下，石墨、水银是导体；花生油、陶瓷是绝缘体
8．质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较( )
A． 铜丝电阻较大 B． 铝丝电阻较大
C． 铜丝和铝丝电阻可能一样大 D． 无法判断谁的电阻较大
9．滑动变阻器是通过改变什么因素而改变电路中的电流的( )
A． 电阻丝的横截面积 B． 电阻丝的温度
C． 电阻丝在电路中的长度 D． 电阻丝的材料
10．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是( )
A． S和A接触，P向右移动灯泡变暗 B． S和B接触，P向右移动灯泡亮度不变
C． S和C接触，P向左移动灯泡变亮D． S和C接触，P无论怎样移动灯泡亮度不变
11．温度一定时，比较两根铜制导线电阻的大小，下列正确的是( )
A． 长导线的电阻的一定大 B． 细导线的电阻一定大
C． 粗细相同，长导线电阻一定大 D． 粗细相同，短导线电阻一定大
12．图所示的电阻箱的示数为( )
A． 2017 B． 2107 C． 7102 D． 7120
13．关于导体电阻，下列说法中正确的是( )
A． 导体两端的电压越大，导体的电阻也越大
B． 通过导体的电流越大，导体的电阻也越小
C． 导体的电阻只决定于导体的长度、横截面积和温度
D． 导体的电阻跟导体两端的电压和通过的电流都无关
14．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后( )
A． 通过电路的电流最小 B． 变阻器两端电压最小
C． 变阻器电阻发热最大 D． 电源两端的电压最小
15．如图所示，在m、n两点间接一滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时，电灯逐渐变亮，则变阻器连入电路的方式应采用( )
A． m接a，n接b B． m接d，n接b
C． m接b，n接a D． m接c，n接d

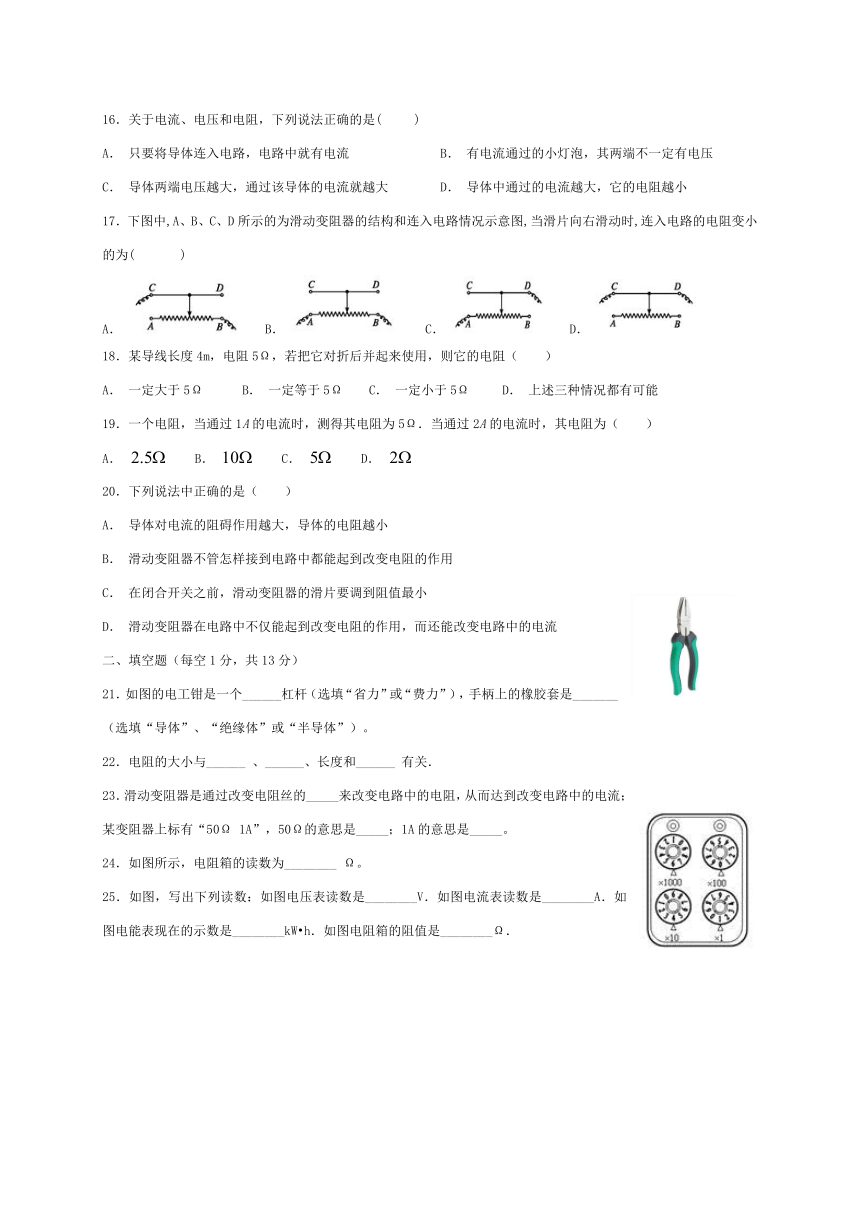

16．关于电流、电压和电阻，下列说法正确的是( )
A． 只要将导体连入电路，电路中就有电流 B． 有电流通过的小灯泡，其两端不一定有电压
C． 导体两端电压越大，通过该导体的电流就越大 D． 导体中通过的电流越大，它的电阻越小
17．下图中,A、B、C、D所示的为滑动变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为( )
A． B． C． D．
18．某导线长度4m，电阻5Ω，若把它对折后并起来使用，则它的电阻（ ）
A． 一定大于5Ω B． 一定等于5Ω C． 一定小于5Ω D． 上述三种情况都有可能
19．一个电阻，当通过1A的电流时，测得其电阻为5Ω．当通过2A的电流时，其电阻为（　　）
A． B． C． D．
20．下列说法中正确的是（　　）
A． 导体对电流的阻碍作用越大，导体的电阻越小
B． 滑动变阻器不管怎样接到电路中都能起到改变电阻的作用
C． 在闭合开关之前，滑动变阻器的滑片要调到阻值最小
D． 滑动变阻器在电路中不仅能起到改变电阻的作用，而还能改变电路中的电流
二、填空题（每空1分，共13分）
21．如图的电工钳是一个______杠杆（选填“省力”或“费力”），手柄上的橡胶套是_______（选填“导体”、“绝缘体”或“半导体”）。
22．电阻的大小与______ 、______、长度和______ 有关．
23．滑动变阻器是通过改变电阻丝的_____来改变电路中的电阻，从而达到改变电路中的电流；某变阻器上标有“50Ω 1A”，50Ω的意思是_____；1A的意思是_____。
24．如图所示，电阻箱的读数为________ Ω。
25．如图，写出下列读数：如图电压表读数是________V．如图电流表读数是________A．如图电能表现在的示数是________kW?h．如图电阻箱的阻值是________Ω．

三、作图题：（共22分）
26．如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。（每空2分，共10分）
（1）在方框内画出相应的电路图________。
（2）在开关闭合前，滑动变阻器的滑片P应该放在________(填“A”或“B”)端。
（3）若要使灯泡变亮，滑片P应向________端滑动，这时电流表的示数将____（“变大”或“变小”或“不变” ）。
（4）如果把滑动变阻器的A、D接线柱位置对调，对原电路及其滑动变阻器的调节规律是否有影响?请说明理由_____________。
27．将下图中的实物连接起来，并画出相应的电路图。要求：（6分）
（1）滑片向右移时，使滑动变阻器连入电路的那部分电阻变大；
（2）滑动变阻器能控制灯的亮度；
（3）从电压表和电流表看出灯L1的电流和电压的变化情况。
28．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，接完整．（3分）
29．根据图1所示的电路图，用笔画线代替导线，连接图2实物电路 （要求导线不能交叉）．（3分）
附加题（共5分）
30．如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：（5分）
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P两灯均变暗。并在右侧画出电路图。
11.8 变阻器
一、选择题：
1-5：ACDCB 6-10:BABCC 11-15:CADAB 16-20:CACCD
填空题：
21．省力 绝缘体 22．材料 粗细 温度
23．长度 该滑动变阻器的最大阻值为50Ω 允许通过该滑动变阻器的最大电流为1A
24．6041Ω. 25．2.4 0.5 931.6 36.8
作图题：
B A 变大
没有影响，因为接入电路的接线柱还是一上一下，且下接线往仍为A.
27．
28．29．
附加题30、
