人教版九年级20.3电磁铁电磁继电器同步练习（含答案）

中小学教育资源及组卷应用平台
九年级20.3
电磁铁
电磁继电器
同步练习
完成时间：30分钟
一、单项选择题

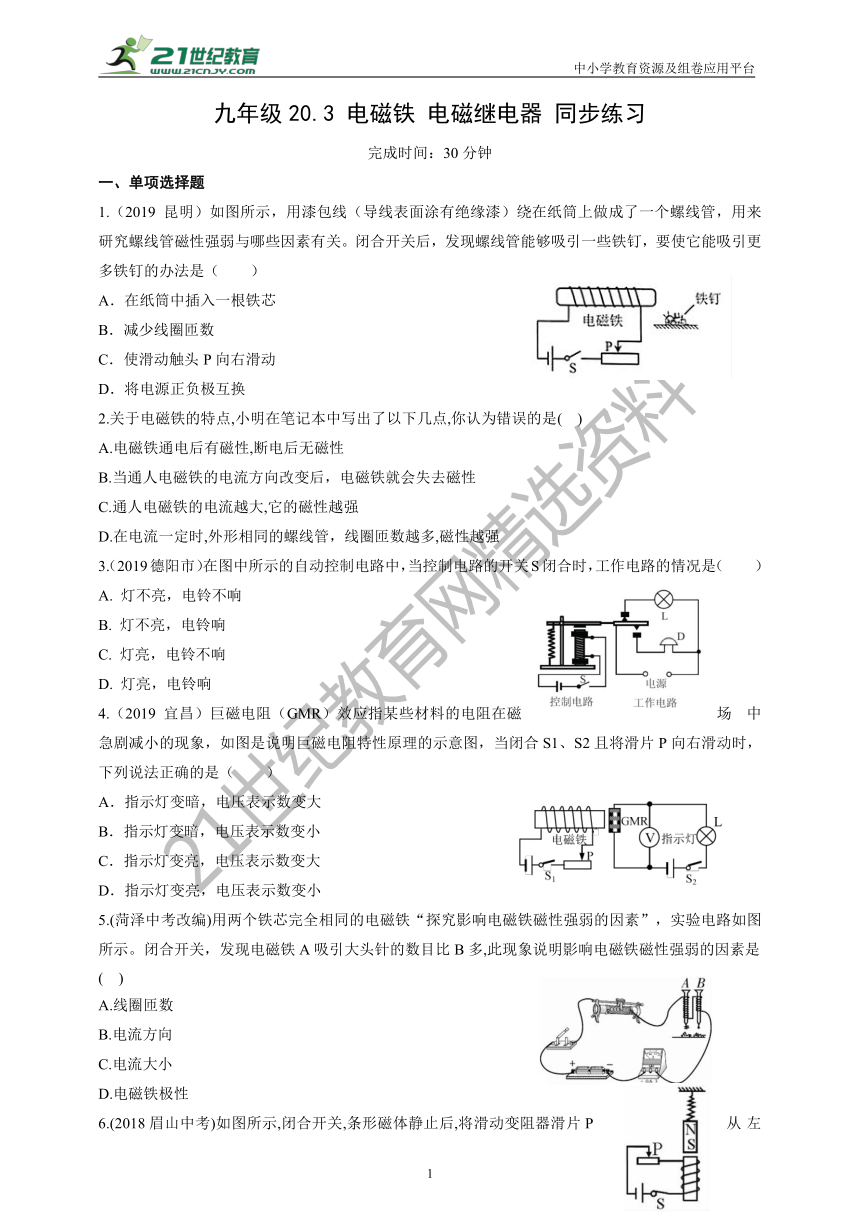

1.（2019
昆明）如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（
）
A．在纸筒中插入一根铁芯
B．减少线圈匝数
C．使滑动触头P向右滑动
D．将电源正负极互换
2.关于电磁铁的特点,小明在笔记本中写出了以下几点,你认为错误的是(
)
A.电磁铁通电后有磁性,断电后无磁性
B.当通人电磁铁的电流方向改变后，电磁铁就会失去磁性
C.通人电磁铁的电流越大,它的磁性越强
D.在电流一定时,外形相同的螺线管，线圈匝数越多,磁性越强
3.（2019德阳市）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（
）
A.
灯不亮，电铃不响
B.
灯不亮，电铃响
C.
灯亮，电铃不响
D.
灯亮，电铃响
4.（2019
宜昌）巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（　　）
A．指示灯变暗，电压表示数变大
B．指示灯变暗，电压表示数变小
C．指示灯变亮，电压表示数变大
D．指示灯变亮，电压表示数变小
5.(菏泽中考改编)用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，实验电路如图所示。闭合开关，发现电磁铁A吸引大头针的数目比B多,此现象说明影响电磁铁磁性强弱的因素是
(
)
A.线圈匝数
B.电流方向
C.电流大小
D.电磁铁极性
6.(2018眉山中考)如图所示,闭合开关,条形磁体静止后,将滑动变阻器滑片P从左往右滑动的过程中,弹簧将（
）
A.缩短
B.伸长
C.静止不动
D.先伸长后缩短

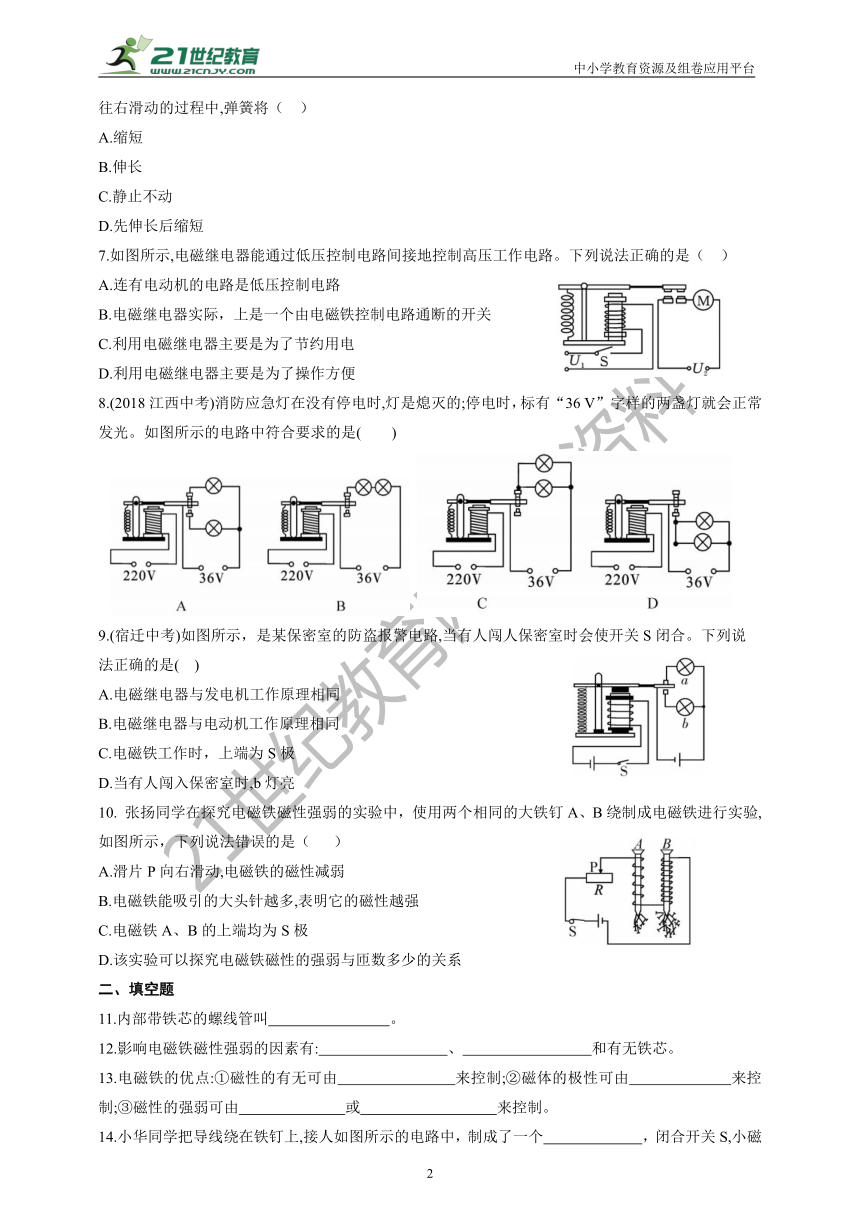

7.如图所示,电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的是（
）
A.连有电动机的电路是低压控制电路
B.电磁继电器实际，上是一个由电磁铁控制电路通断的开关
C.利用电磁继电器主要是为了节约用电
D.利用电磁继电器主要是为了操作方便
8.(2018江西中考)消防应急灯在没有停电时,灯是熄灭的;停电时，标有“36
V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是(
)
9.(宿迁中考)如图所示，是某保密室的防盗报警电路,当有人闯人保密室时会使开关S闭合。下列说
法正确的是(
)
A.电磁继电器与发电机工作原理相同
B.电磁继电器与电动机工作原理相同
C.电磁铁工作时，上端为S极
D.当有人闯入保密室时,b灯亮
10.
张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的大铁钉A、B绕制成电磁铁进行实验,如图所示，下列说法错误的是（
）
A.滑片P向右滑动,电磁铁的磁性减弱
B.电磁铁能吸引的大头针越多,表明它的磁性越强
C.电磁铁A、B的上端均为S极
D.该实验可以探究电磁铁磁性的强弱与匝数多少的关系
二、填空题
11.内部带铁芯的螺线管叫
。
12.影响电磁铁磁性强弱的因素有:
、
和有无铁芯。
13.电磁铁的优点:①磁性的有无可由
来控制;②磁体的极性可由
来控制;③磁性的强弱可由
或
来控制。

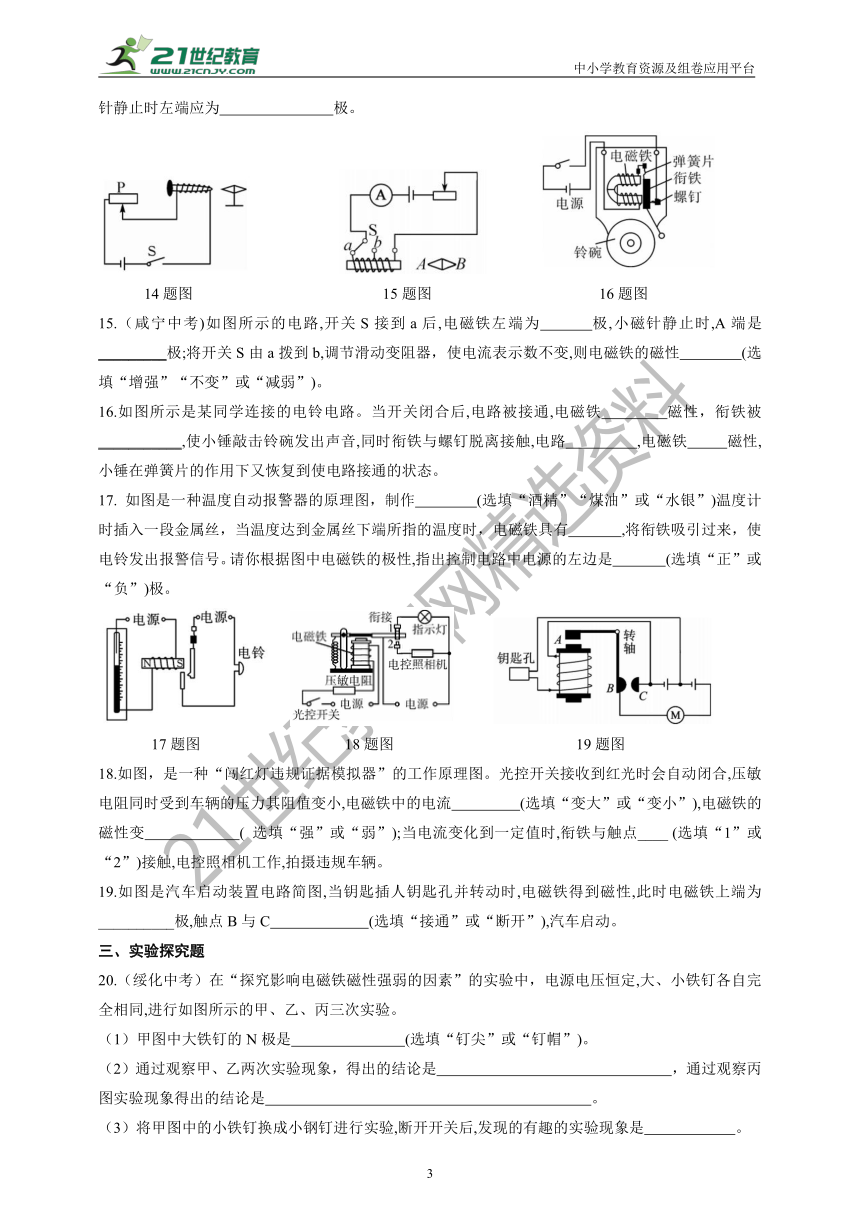

14.小华同学把导线绕在铁钉上,接人如图所示的电路中，制成了一个
，闭合开关S,小磁针静止时左端应为
极。
14题图
15题图
16题图
15.（咸宁中考)如图所示的电路,开关S接到a后,电磁铁左端为
极,小磁针静止时,A端是
_________极;将开关S由a拨到b,调节滑动变阻器，使电流表示数不变,则电磁铁的磁性
(选填“增强”“不变”或“减弱”)。
16.如图所示是某同学连接的电铃电路。当开关闭合后,电路被接通,电磁铁
磁性，衔铁被___________,使小锤敲击铃碗发出声音,同时衔铁与螺钉脱离接触,电路
,电磁铁
磁性,小锤在弹簧片的作用下又恢复到使电路接通的状态。
17.
如图是一种温度自动报警器的原理图，制作
(选填“酒精”“煤油”或“水银”)温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有
,将衔铁吸引过来，使电铃发出报警信号。请你根据图中电磁铁的极性,指出控制电路中电源的左边是
(选填“正”或“负”)极。
17题图
18题图
19题图
18.如图，是一种“闯红灯违规证据模拟器”的工作原理图。光控开关接收到红光时会自动闭合,压敏电阻同时受到车辆的压力其阻值变小,电磁铁中的电流
(选填“变大”或“变小”),电磁铁的磁性变
(
选填“强”或“弱”);当电流变化到一定值时,衔铁与触点____
(选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆。
19.如图是汽车启动装置电路简图,当钥匙插人钥匙孔并转动时,电磁铁得到磁性,此时电磁铁上端为__________极,触点B与C
(选填“接通”或“断开”),汽车启动。
三、实验探究题
20.（绥化中考）在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定,大、小铁钉各自完全相同,进行如图所示的甲、乙、丙三次实验。
（1）甲图中大铁钉的N极是
(选填“钉尖”或“钉帽”)。
（2）通过观察甲、乙两次实验现象，得出的结论是
，通过观察丙图实验现象得出的结论是
。
（3）将甲图中的小铁钉换成小钢钉进行实验,断开开关后,发现的有趣的实验现象是
。
九年级20.3
电磁铁
电磁继电器
同步练习
参考答案
完成时间：30分钟
一、单项选择题
1.（2019
昆明）如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（
）
A．在纸筒中插入一根铁芯
B．减少线圈匝数
C．使滑动触头P向右滑动
D．将电源正负极互换
【答案】A
2.关于电磁铁的特点,小明在笔记本中写出了以下几点,你认为错误的是(
)
A.电磁铁通电后有磁性,断电后无磁性
B.当通人电磁铁的电流方向改变后，电磁铁就会失去磁性
C.通人电磁铁的电流越大,它的磁性越强
D.在电流一定时,外形相同的螺线管，线圈匝数越多,磁性越强
【答案】B
3.（2019德阳市）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（
）
A.
灯不亮，电铃不响
B.
灯不亮，电铃响
C.
灯亮，电铃不响
D.
灯亮，电铃响
【答案】B
4.（2019
宜昌）巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（　　）
A．指示灯变暗，电压表示数变大
B．指示灯变暗，电压表示数变小
C．指示灯变亮，电压表示数变大
D．指示灯变亮，电压表示数变小
【答案】A
5.(菏泽中考改编)用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，实验电路如图所示。闭合开关，发现电磁铁A吸引大头针的数目比B多,此现象说明影响电磁铁磁性强弱的因素是
(
)
A.线圈匝数
B.电流方向
C.电流大小
D.电磁铁极性
【答案】A
6.(2018眉山中考)如图所示,闭合开关,条形磁体静止后,将滑动变阻器滑片P从左往右滑动的过程中,弹簧将（
）
A.缩短
B.伸长
C.静止不动
D.先伸长后缩短
【答案】B
7.如图所示,电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的是（
）
A.连有电动机的电路是低压控制电路
B.电磁继电器实际，上是一个由电磁铁控制电路通断的开关
C.利用电磁继电器主要是为了节约用电
D.利用电磁继电器主要是为了操作方便
【答案】B
8.(2018江西中考)消防应急灯在没有停电时,灯是熄灭的;停电时，标有“36
V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是(
)
【答案】C
9.(宿迁中考)如图所示，是某保密室的防盗报警电路,当有人闯人保密室时会使开关S闭合。下列说
法正确的是(
)
A.电磁继电器与发电机工作原理相同
B.电磁继电器与电动机工作原理相同
C.电磁铁工作时，上端为S极
D.当有人闯入保密室时,b灯亮
【答案】D
10.
张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的大铁钉A、B绕制成电磁铁进行实验,如图所示，下列说法错误的是（
）
A.滑片P向右滑动,电磁铁的磁性减弱
B.电磁铁能吸引的大头针越多,表明它的磁性越强
C.电磁铁A、B的上端均为S极
D.该实验可以探究电磁铁磁性的强弱与匝数多少的关系
【答案】C
二、填空题
11.内部带铁芯的螺线管叫
。
【答案】电磁铁
12.影响电磁铁磁性强弱的因素有:
、
和有无铁芯。
【答案】电流的大小
线圈匝数
13.电磁铁的优点:①磁性的有无可由
来控制;②磁体的极性可由
来控制;③磁性的强弱可由
或
来控制。
【答案】电流的通断
电流的方向
电流的大小
线圈匝数的多少
14.小华同学把导线绕在铁钉上,接人如图所示的电路中，制成了一个
，闭合开关S,小磁针静止时左端应为
极。
14题图
15题图
16题图
【答案】电磁铁
S
15.（咸宁中考)如图所示的电路,开关S接到a后,电磁铁左端为
极,小磁针静止时,A端是
_________极;将开关S由a拨到b,调节滑动变阻器，使电流表示数不变,则电磁铁的磁性
(选填“增强”“不变”或“减弱”)。
【答案】S
S
减弱
16.如图所示是某同学连接的电铃电路。当开关闭合后,电路被接通,电磁铁
磁性，衔铁被___________,使小锤敲击铃碗发出声音,同时衔铁与螺钉脱离接触,电路
,电磁铁
磁性,小锤在弹簧片的作用下又恢复到使电路接通的状态。
【答案】有
吸引
断开
失去
17.
如图是一种温度自动报警器的原理图，制作
(选填“酒精”“煤油”或“水银”)温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有
,将衔铁吸引过来，使电铃发出报警信号。请你根据图中电磁铁的极性,指出控制电路中电源的左边是
(选填“正”或“负”)极。
17题图
18题图
19题图
【答案】水银
磁性
负
18.如图，是一种“闯红灯违规证据模拟器”的工作原理图。光控开关接收到红光时会自动闭合,压敏电阻同时受到车辆的压力其阻值变小,电磁铁中的电流
(选填“变大”或“变小”),电磁铁的磁性变
(
选填“强”或“弱”);当电流变化到一定值时,衔铁与触点____
(选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆。
【答案】变大
强
2
19.如图是汽车启动装置电路简图,当钥匙插人钥匙孔并转动时,电磁铁得到磁性,此时电磁铁上端为__________极,触点B与C
(选填“接通”或“断开”),汽车启动。
【答案】N
接通
三、实验探究题

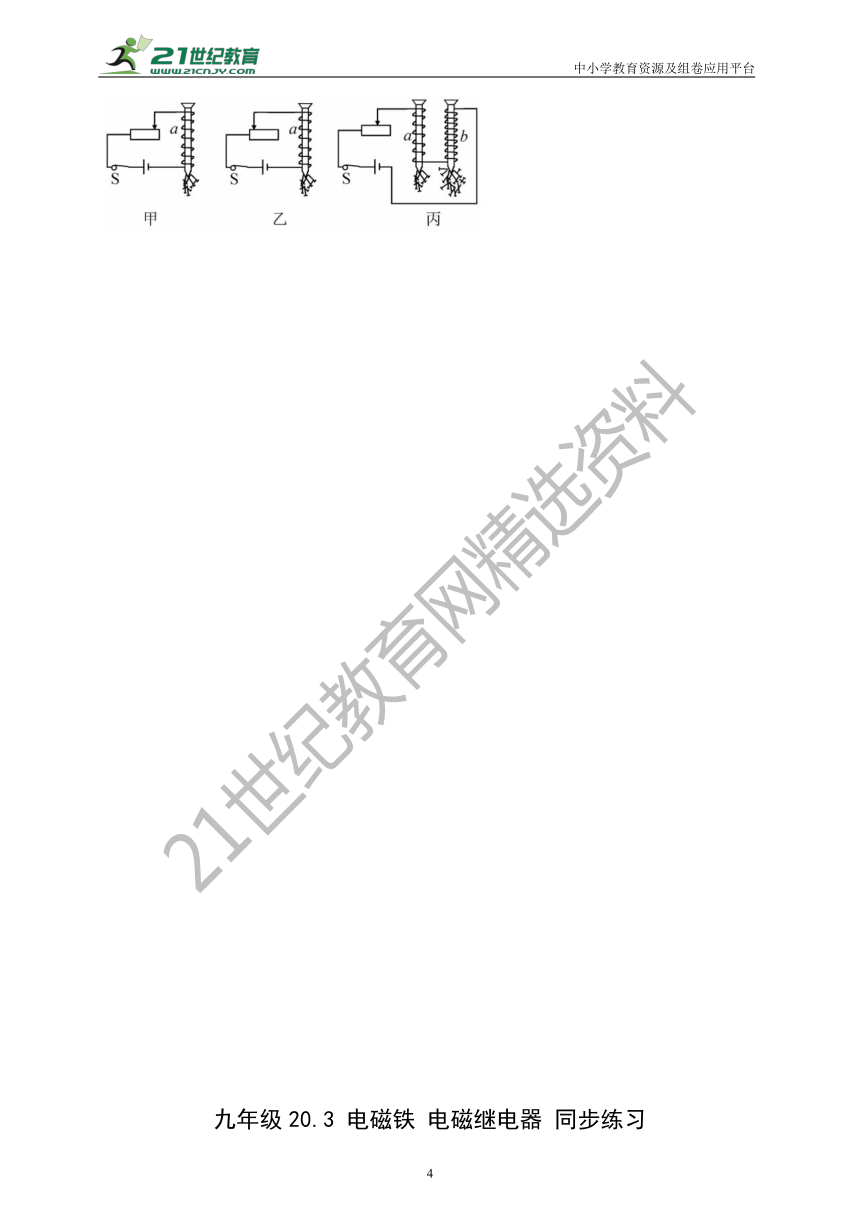

20.（绥化中考）在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定,大、小铁钉各自完全相同,进行如图所示的甲、乙、丙三次实验。
（1）甲图中大铁钉的N极是
(选填“钉尖”或“钉帽”)。
（2）通过观察甲、乙两次实验现象，得出的结论是
，通过观察丙图实验现象得出的结论是
。
（3）将甲图中的小铁钉换成小钢钉进行实验,断开开关后,发现的有趣的实验现象是
。
【答案】（1）钉帽；（2）在线圈匝数相同时，电流越大，磁性越强；
在电流一定时，线圈匝数越多，磁性越强；（3）小钢钉不会掉下来
