人教版九年级物理第十七章《欧姆定律》第四节欧姆定律在串、并联电路中的应用同步练习 含答案

人教版九年级物理第十七章《欧姆定律》第四节欧姆定律在串、并联电路中的应用同步练习
含答案

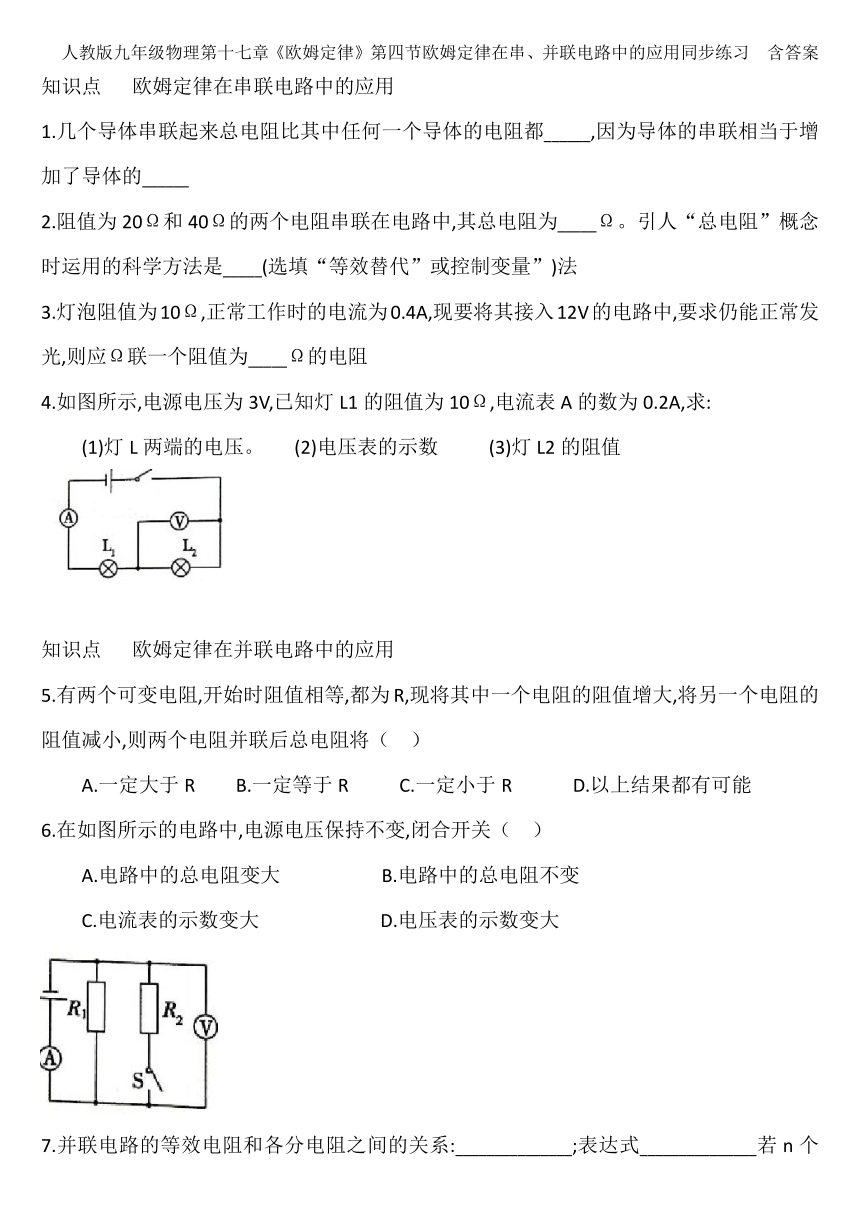

知识点
欧姆定律在串联电路中的应用
1.几个导体串联起来总电阻比其中任何一个导体的电阻都______,因为导体的串联相当于增加了导体的______
2.阻值为20Ω和40Ω的两个电阻串联在电路中,其总电阻为_____Ω。引人“总电阻”概念时运用的科学方法是_____(选填“等效替代”或控制变量”)法
3.灯泡阻值为10Ω,正常工作时的电流为0.4A,现要将其接入12V的电路中,要求仍能正常发光,则应Ω联一个阻值为_____Ω的电阻
4.如图所示,电源电压为3V,已知灯L1的阻值为10Ω,电流表A的数为0.2A,求:
(1)灯L两端的电压。
(2)电压表的示数
(3)灯L2的阻值
知识点
欧姆定律在并联电路中的应用
5.有两个可变电阻,开始时阻值相等,都为R,现将其中一个电阻的阻值增大,将另一个电阻的阻值减小,则两个电阻并联后总电阻将（
）
A.一定大于R
B.一定等于R
C.一定小于R
D.以上结果都有可能
6.在如图所示的电路中,电源电压保持不变,闭合开关（
）
A.电路中的总电阻变大
B.电路中的总电阻不变
C.电流表的示数变大
D.电压表的示数变大

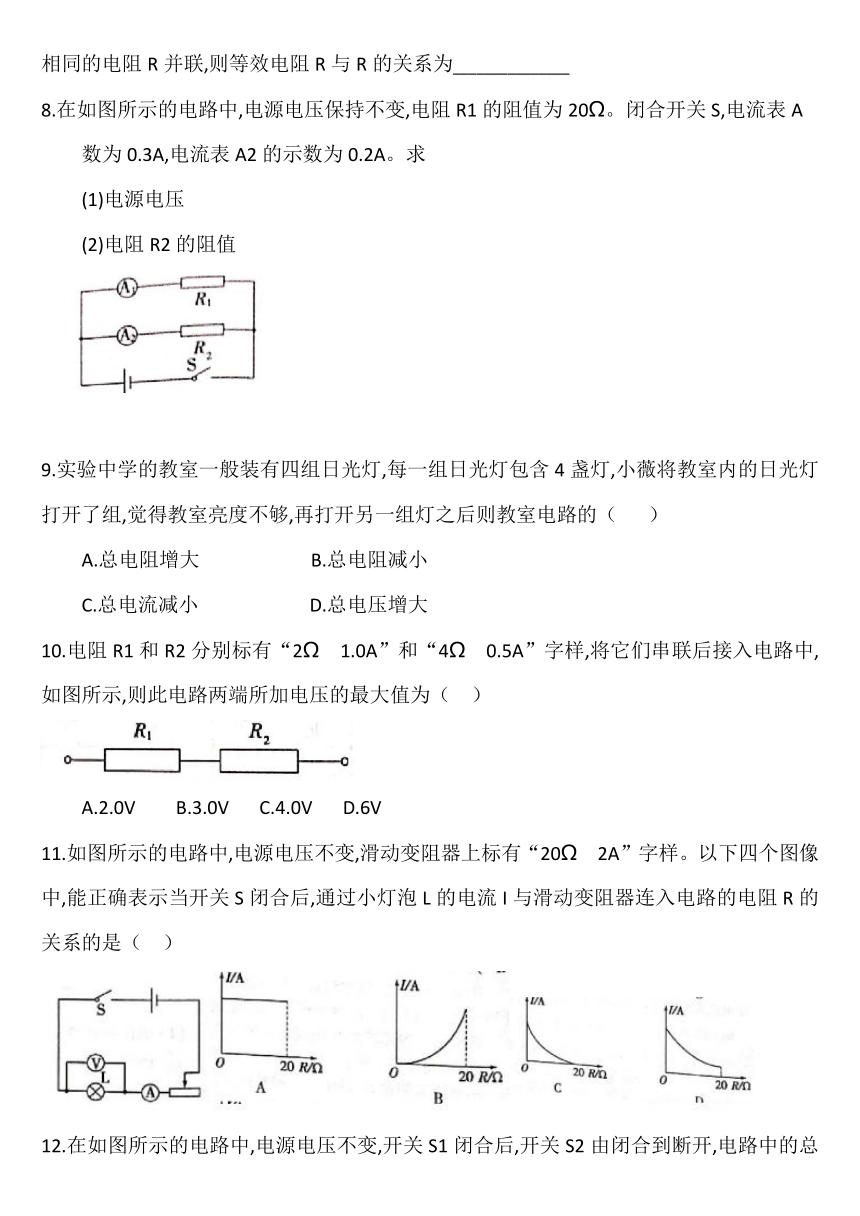

7.并联电路的等效电阻和各分电阻之间的关系:_______________;表达式_______________若n个相同的电阻R并联,则等效电阻R与R的关系为_______________
8.在如图所示的电路中,电源电压保持不变,电阻R1的阻值为20Ω。闭合开关S,电流表A
数为0.3A,电流表A2的示数为0.2A。求
(1)电源电压
(2)电阻R2的阻值
9.实验中学的教室一般装有四组日光灯,每一组日光灯包含4盏灯,小薇将教室内的日光灯打开了组,觉得教室亮度不够,再打开另一组灯之后则教室电路的（
）
A.总电阻增大
B.总电阻减小
C.总电流减小
D.总电压增大
10.电阻R1和R2分别标有“2Ω
1.0A”和“4Ω
0.5A”字样,将它们串联后接入电路中,如图所示,则此电路两端所加电压的最大值为（
）
A.2.0V
B.3.0V
C.4.0V
D.6V
11.如图所示的电路中,电源电压不变,滑动变阻器上标有“20Ω
2A”字样。以下四个图像中,能正确表示当开关S闭合后,通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（
）
12.在如图所示的电路中,电源电压不变,开关S1闭合后,开关S2由闭合到断开,电路中的总电阻将变大。若开关S1仍闭合,开关S2断开,当,R2上的滑片P向_________滑动的电流表示数_________,此时电压表和电流表示数的比值将_________(选填“变大”“变小”或“不变”)。
13.电阻A、B的电压和电流的关系图像如图所示,电阻A、B的阻值之比为______。两电阻并联后总电阻的电压和电流关系图像在_______(选填“区域I”“区域Ⅱ”或“区域Ⅲ”)内。
14.如图所示是探究“串联电路中的电阻关系”的实验电路图,连接电路时,开关必须处于_________(选填“断开”或“闭合”)状态,电流表必须_________(选填“串联”或“并联”)在被测电路中;在探究时,必须在电压_________(选填“相同”或“不同”)的情况下,通过观察电流表的示数来判断它们对电流的阻碍作用,当电流表A1的示数_________A2的示数时,总结串联电路电阻的关系
15.在如图所示的电路中,电阻R2=10Ω,当开关S闭
合后,电流表的示数为0.2A,电压表示数为
3V,求
(1)两电阻串联在电路中的等效总电阻是多少?
（2）电阻R1的阻值是多少
16.(多选)如图甲所示,电源电压保持不变,R1为定值电阻。当闭合开关S,调节滑动变阻器R2,使其阻值从最大变化到最小,两个电阻的“U-1”关系图像如图乙所示。下列判断正确的是
（
）
A.A为滑动变阻器R2的图像
B.电源电压为6V
C.定值电阻R1的阻值为10Ω
D.滑动变阻器R2的阻值变化范围为0-10Ω
17.如图所示是某研究性学习小组自制的电子秤原理图,它利用电压表的示数来指示物体的质量。托盘、弹簧上端和滑动变阻器滑片固定在一起,托盘和弹簧的质量不计,OA间有可收缩的金属弹簧(电阻可以忽略不计),当盘中没有放物体时,电压表的示数为0,电阻R是长为10cm、阻值为50的均匀电阻丝。已知电阻R的阻值为40Ω源电压为6V,电压表的量程为0-3V。现将1kg的物体放在托盘中,滑片刚好向下移动2cm(不计摩擦,弹簧在弹性限度内,压力与形变成正比),请回答
(1)将1kg的物体放在托盘中时,电压表的示数为多少?
(2)用电压表的示数来指示物体的质量,则质量数在电压表上的刻度是_________(选填“均
匀”或“不均匀”)的。
(3)由于长期使用会使电源电压降低,这会导致测量值比真实值_________(选填“偏大”“不变”“偏小”)为了解决上述问题,把R更换成滑动变阻器,则应适当把滑片向阻值______(选填“大”或“小”)的方向移动
答案
大
长度
60
等效替代
串
20
2
1
5
C
C
并联电路的等效电阻的倒数等于各支路电阻倒数之和
6
30
B
B
D
变大
左
不变
3:1
区域Ⅲ
断开
串联
相同
等于
15
5
ABC
1.2
不均匀
偏小
小
