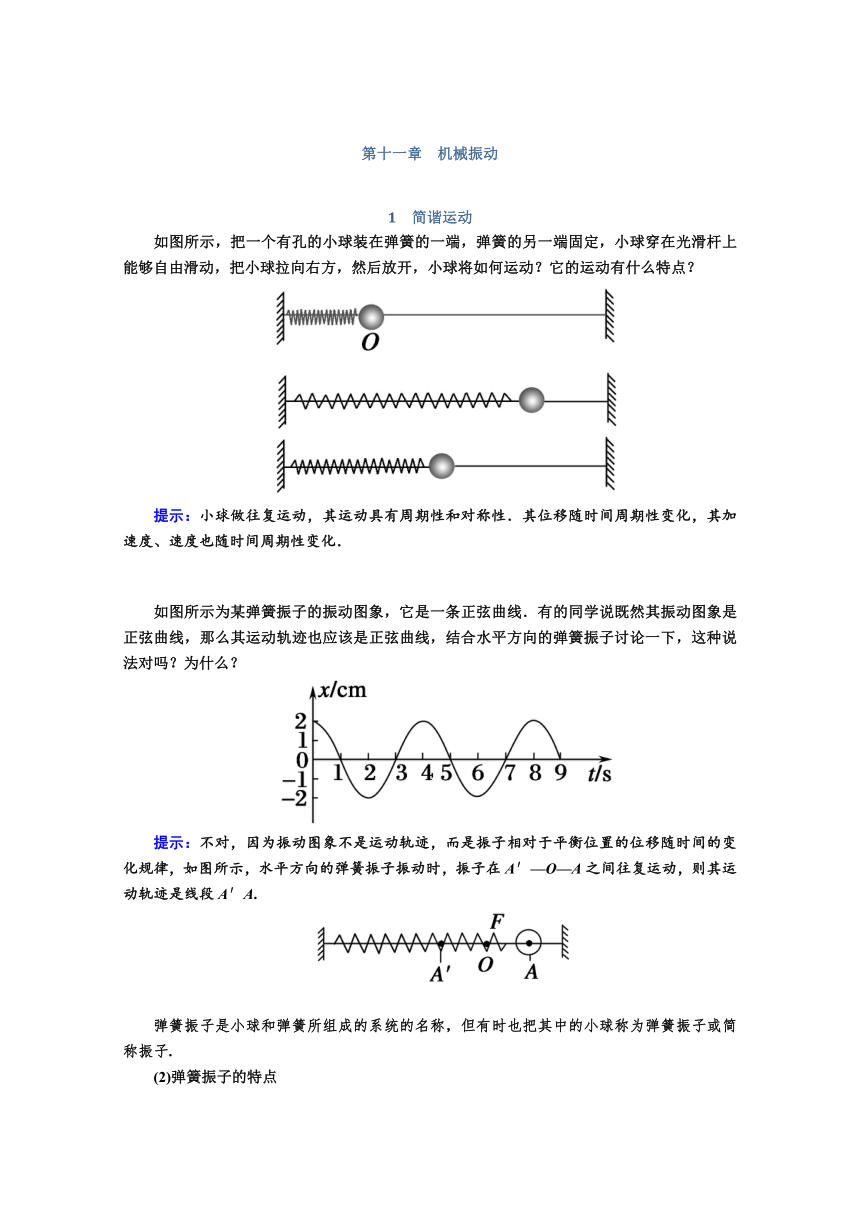

第十一章 机械振动
1 简谐运动
如图所示，把一个有孔的小球装在弹簧的一端，弹簧的另一端固定，小球穿在光滑杆上能够自由滑动，把小球拉向右方，然后放开，小球将如何运动？它的运动有什么特点？
提示：小球做往复运动，其运动具有周期性和对称性．其位移随时间周期性变化，其加速度、速度也随时间周期性变化．
如图所示为某弹簧振子的振动图象，它是一条正弦曲线．有的同学说既然其振动图象是正弦曲线，那么其运动轨迹也应该是正弦曲线，结合水平方向的弹簧振子讨论一下，这种说法对吗？为什么？
提示：不对，因为振动图象不是运动轨迹，而是振子相对于平衡位置的位移随时间的变化规律，如图所示，水平方向的弹簧振子振动时，振子在A′—O—A之间往复运动，则其运动轨迹是线段A′A.
弹簧振子是小球和弹簧所组成的系统的名称，但有时也把其中的小球称为弹簧振子或简称振子.
(2)弹簧振子的特点
质量 弹簧质量比小球质量小得多，可以认为质量只集中于振子(小球)上
体积 弹簧振子中与弹簧相连的小球的体积要足够小，可以认为小球是一个质点
阻力 在振子振动过程中，忽略弹簧与小球受到的各种阻力

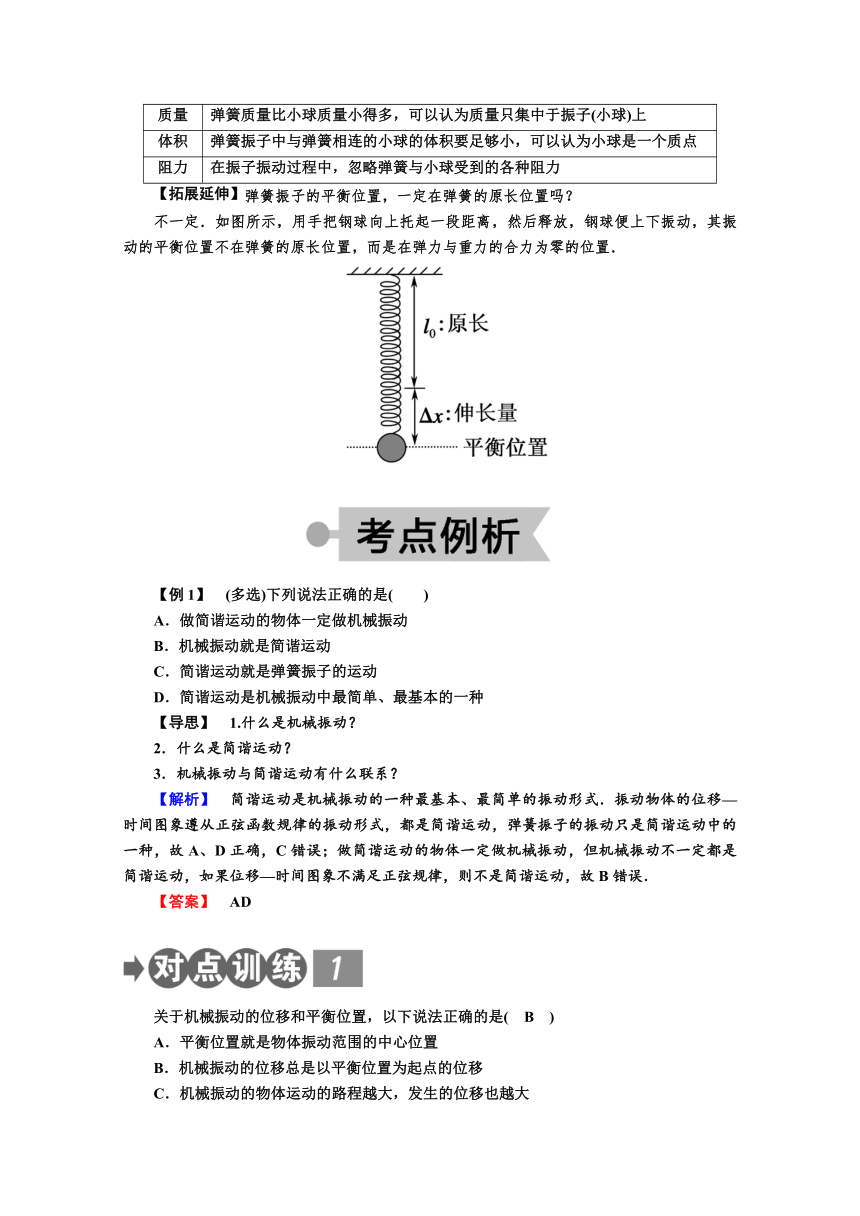

弹簧振子的平衡位置，一定在弹簧的原长位置吗？
不一定．如图所示，用手把钢球向上托起一段距离，然后释放，钢球便上下振动，其振动的平衡位置不在弹簧的原长位置，而是在弹力与重力的合力为零的位置．
【例1】 (多选)下列说法正确的是( )
A．做简谐运动的物体一定做机械振动
B．机械振动就是简谐运动
C．简谐运动就是弹簧振子的运动
D．简谐运动是机械振动中最简单、最基本的一种
【导思】 1.什么是机械振动？
2．什么是简谐运动？
3．机械振动与简谐运动有什么联系？
【解析】 简谐运动是机械振动的一种最基本、最简单的振动形式．振动物体的位移—时间图象遵从正弦函数规律的振动形式，都是简谐运动，弹簧振子的振动只是简谐运动中的一种，故A、D正确，C错误；做简谐运动的物体一定做机械振动，但机械振动不一定都是简谐运动，如果位移—时间图象不满足正弦规律，则不是简谐运动，故B错误．
【答案】 AD
关于机械振动的位移和平衡位置，以下说法正确的是( B )
A．平衡位置就是物体振动范围的中心位置
B．机械振动的位移总是以平衡位置为起点的位移
C．机械振动的物体运动的路程越大，发生的位移也越大
D．机械振动的位移是指振动物体偏离平衡位置最远时的位移
解析：平衡位置是物体可以静止的位置，所以应与受力有关，与是否为振动范围的中心位置无关，所以选项A不正确；振动位移是以平衡位置为起点，到质点所在位置的有向线段，振动位移随时间而变化，振子偏离平衡位置最远时，振动位移最大，所以选项C、D不正确，只有选项B正确．

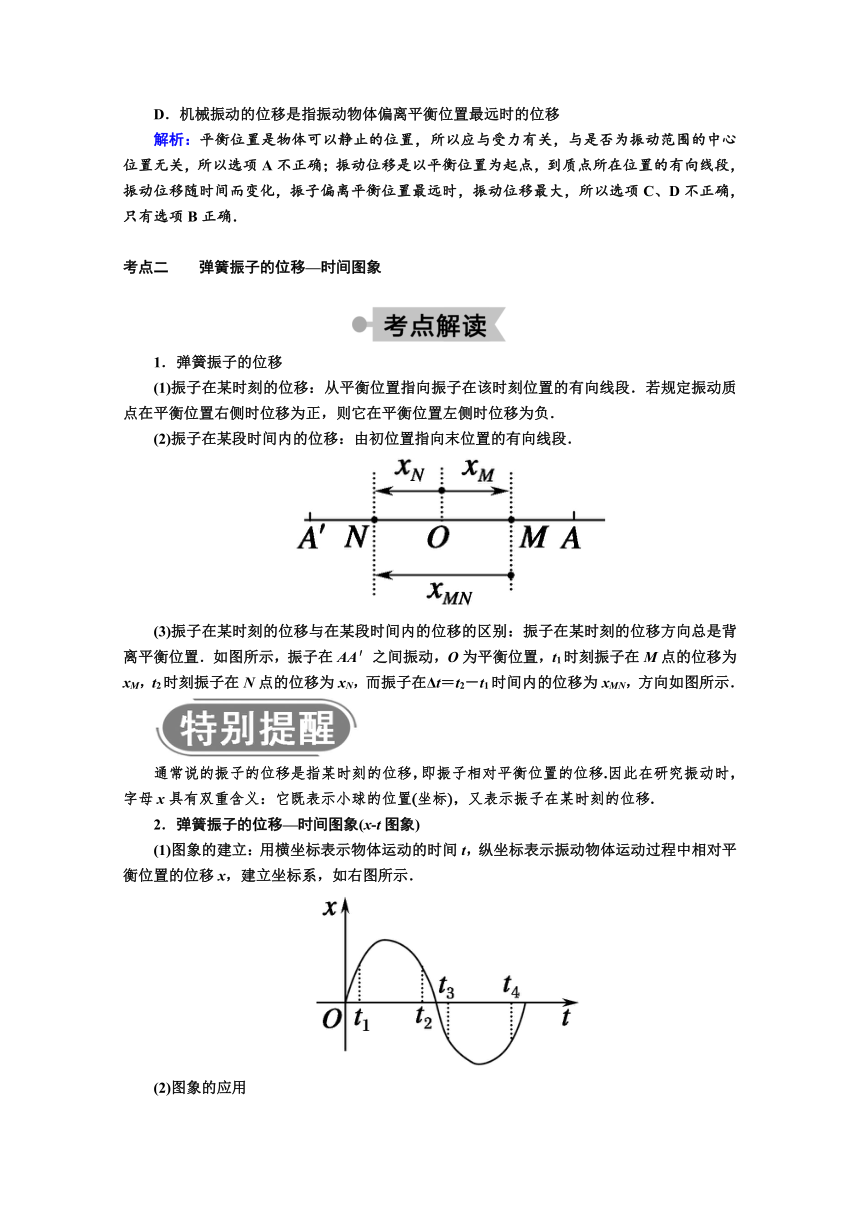

考点二 弹簧振子的位移—时间图象
1．弹簧振子的位移
(1)振子在某时刻的位移：从平衡位置指向振子在该时刻位置的有向线段．若规定振动质点在平衡位置右侧时位移为正，则它在平衡位置左侧时位移为负．
(2)振子在某段时间内的位移：由初位置指向末位置的有向线段．
(3)振子在某时刻的位移与在某段时间内的位移的区别：振子在某时刻的位移方向总是背离平衡位置．如图所示，振子在AA′之间振动，O为平衡位置，t1时刻振子在M点的位移为xM，t2时刻振子在N点的位移为xN，而振子在Δt＝t2－t1时间内的位移为xMN，方向如图所示．
通常说的振子的位移是指某时刻的位移，即振子相对平衡位置的位移.因此在研究振动时，字母x具有双重含义：它既表示小球的位置(坐标)，又表示振子在某时刻的位移.
2．弹簧振子的位移—时间图象(x?t图象)
(1)图象的建立：用横坐标表示物体运动的时间t，纵坐标表示振动物体运动过程中相对平衡位置的位移x，建立坐标系，如右图所示．
(2)图象的应用

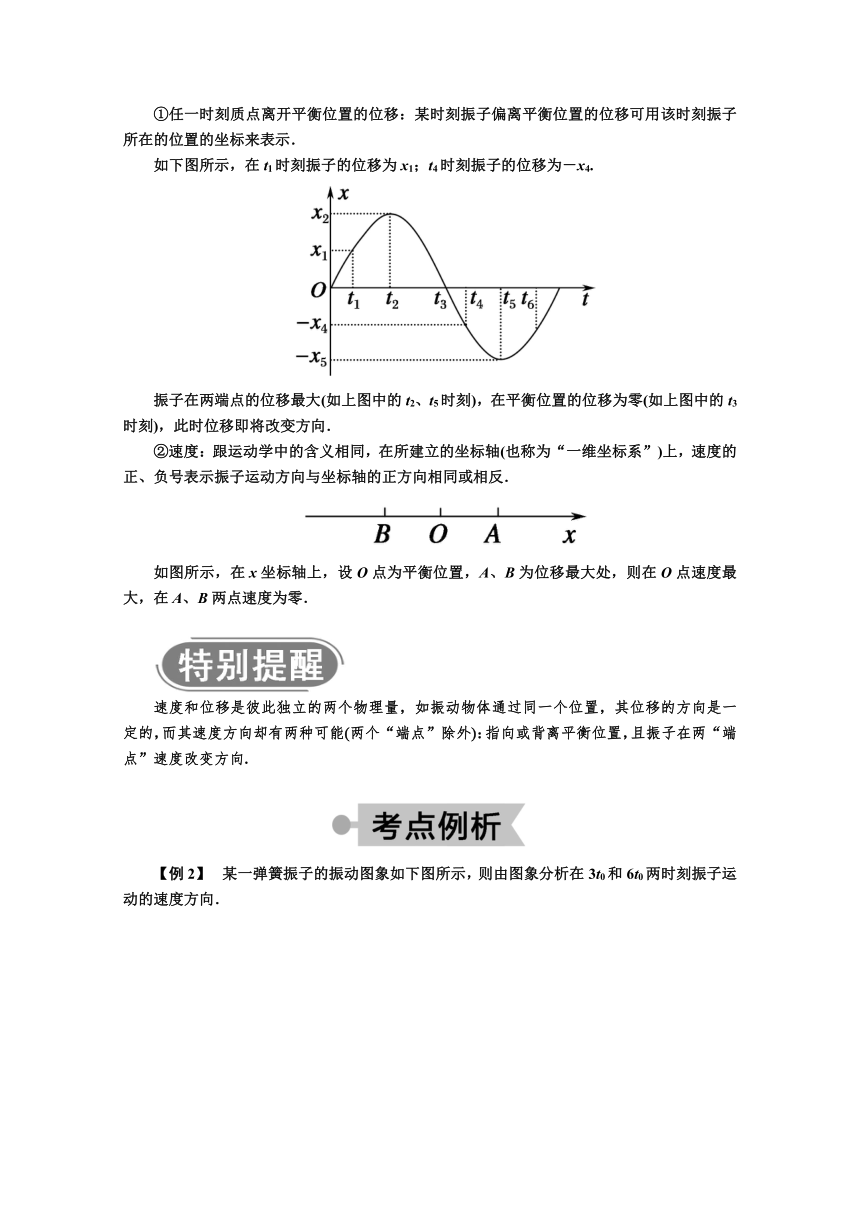

①任一时刻质点离开平衡位置的位移：某时刻振子偏离平衡位置的位移可用该时刻振子所在的位置的坐标来表示．
如下图所示，在t1时刻振子的位移为x1；t4时刻振子的位移为－x4.
振子在两端点的位移最大(如上图中的t2、t5时刻)，在平衡位置的位移为零(如上图中的t3时刻)，此时位移即将改变方向．
②速度：跟运动学中的含义相同，在所建立的坐标轴(也称为“一维坐标系”)上，速度的正、负号表示振子运动方向与坐标轴的正方向相同或相反．
如图所示，在x坐标轴上，设O点为平衡位置，A、B为位移最大处，则在O点速度最大，在A、B两点速度为零．
速度和位移是彼此独立的两个物理量，如振动物体通过同一个位置，其位移的方向是一定的，而其速度方向却有两种可能(两个“端点”除外)：指向或背离平衡位置，且振子在两“端点”速度改变方向.

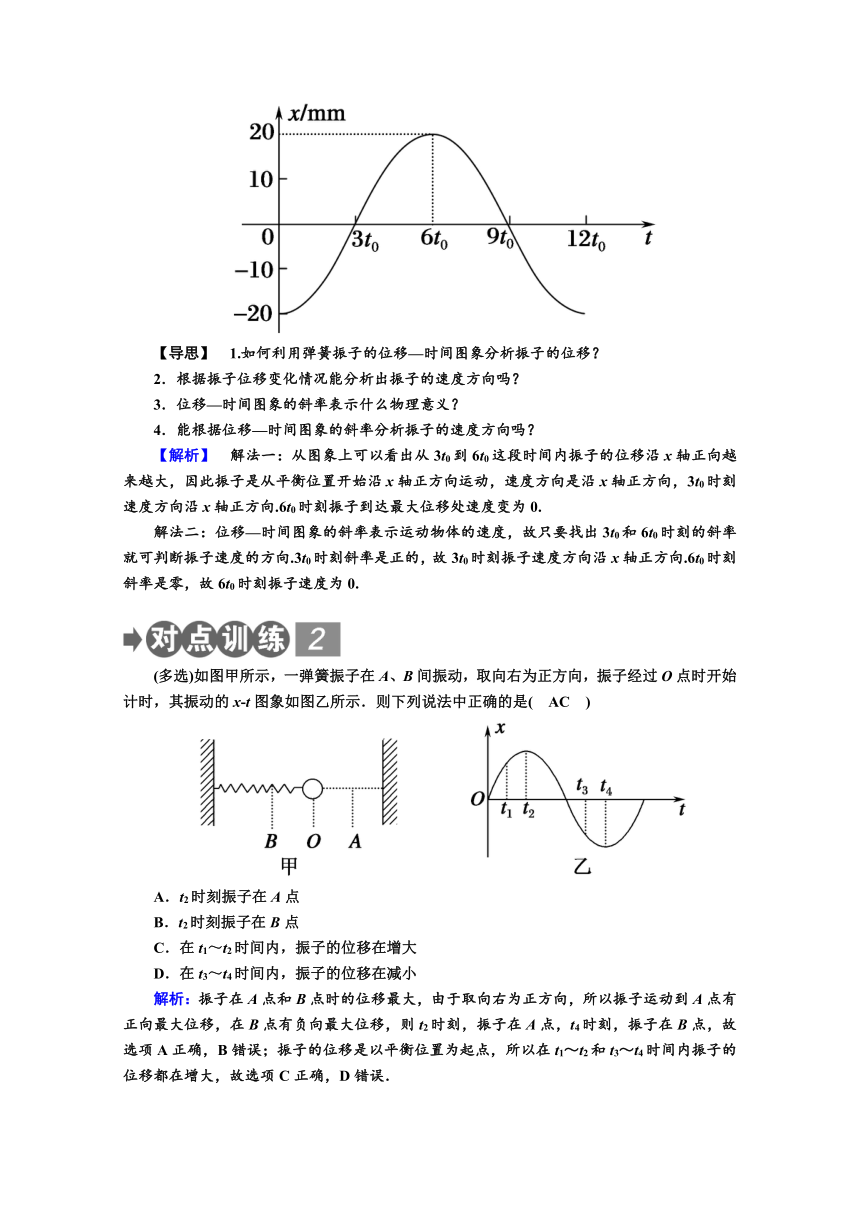

【例2】 某一弹簧振子的振动图象如下图所示，则由图象分析在3t0和6t0两时刻振子运动的速度方向．
【导思】 1.如何利用弹簧振子的位移—时间图象分析振子的位移？
2．根据振子位移变化情况能分析出振子的速度方向吗？
3．位移—时间图象的斜率表示什么物理意义？
4．能根据位移—时间图象的斜率分析振子的速度方向吗？
【解析】 解法一：从图象上可以看出从3t0到6t0这段时间内振子的位移沿x轴正向越来越大，因此振子是从平衡位置开始沿x轴正方向运动，速度方向是沿x轴正方向，3t0时刻速度方向沿x轴正方向.6t0时刻振子到达最大位移处速度变为0.
解法二：位移—时间图象的斜率表示运动物体的速度，故只要找出3t0和6t0时刻的斜率就可判断振子速度的方向.3t0时刻斜率是正的，故3t0时刻振子速度方向沿x轴正方向.6t0时刻斜率是零，故6t0时刻振子速度为0.
(多选)如图甲所示，一弹簧振子在A、B间振动，取向右为正方向，振子经过O点时开始计时，其振动的x?t图象如图乙所示．则下列说法中正确的是( AC )
A．t2时刻振子在A点
B．t2时刻振子在B点
C．在t1～t2时间内，振子的位移在增大
D．在t3～t4时间内，振子的位移在减小
解析：振子在A点和B点时的位移最大，由于取向右为正方向，所以振子运动到A点有正向最大位移，在B点有负向最大位移，则t2时刻，振子在A点，t4时刻，振子在B点，故选项A正确，B错误；振子的位移是以平衡位置为起点，所以在t1～t2和t3～t4时间内振子的位移都在增大，故选项C正确，D错误．
考点三 简谐运动及其图象
1．简谐运动
如果质点的位移与时间的关系遵从正弦函数的规律，即它的振动图象(x?t图象)是一条正弦曲线，这样的振动叫做简谐运动．
(1)简谐运动是最基本、最简单的振动．
(2)简谐运动的位移随时间按正弦规律变化，所以它不是匀变速运动，应为变力作用下的非匀变速运动．
2．简谐运动的图象
图象的意义：如右图所示，简谐运动的x?t图象描述的是做简谐运动的质点的位移随时间的变化规律，反映了振动质点各个时刻偏离平衡位置的位移．
(1)图象反映的是做简谐运动的质点的位移随时间的变化规律，它不是质点的运动轨迹，简谐运动的图象和运动轨迹是完全不同的两个概念．例如，弹簧振子沿一直线做往复运动，其轨迹为直线，而它的振动图象却是正弦曲线．
(2)从图象能看出质点的位移随时间的变化是不均匀的，这是振子只受弹簧弹力的作用做变加速运动的体现．
3．简谐运动的特点
简谐运动具有对称性：如图所示，物体在A与B间运动，O点为平衡位置，C和D两点关于O点对称，则有：
(1)时间的对称
tOB＝tBO＝tOA＝tAO，tOD＝tDO＝tOC＝tCO，tDB＝tBD＝tAC＝tCA.
(2)速度的对称
①物体连续两次经过同一点(如D点)的速度大小相等，方向相反．
②物体经过关于O点对称的两点(如C、D两点)的速度大小相等，方向可能相同，也可能相反．
(3)位移的对称
物体经过关于O点对称的两点，位移大小相等，方向相反，xC＝－xD，xA＝－xB.
(1)位移大小的变化规律：向着平衡位置运动时，位移越来越小，平衡位置处等于零，两端点处最大.
(2)速度(动能)大小的变化规律：向着平衡位置运动，速度(动能)越来越大，平衡位置处最大，最大位移处(动能)为零.
【例3】 (多选)如图，是用频闪照相的方法获得的弹簧振子的位移—时间图象，下列有关该图象的说法正确的是( )
A．该图象的坐标原点建立在振子的平衡位置
B．从图象可以看出振子在振动过程中是沿t轴方向移动的
C．为了显示振子在不同时刻偏离平衡位置的位移，让底片沿垂直x轴方向匀速运动
D．图象中振子的疏密显示出相同时间内振子位置变化的快慢不同
【导思】 由图可直观地获得以下信息：①O时刻振子的位置；②振子的振动方向；③底片的运动方向(t轴负方向)；④振子速度的变化情况等．
【解析】 由图象可知，O时刻振子位移为0，故位于平衡位置，选项A正确；振子只在x轴上振动，选项B错误，C正确；图象中两相邻振子之间的时间间隔相同，疏处说明其位置变化快，密处说明其位置变化慢，故选项D正确．
本题易误选B，初学者由于对图象意义理解不到位，常误认为振子沿t轴方向移动．
【答案】 ACD
如图所示，弹簧振子在M、N之间做简谐运动．以平衡位置O为原点，建立Ox轴．向右为x轴正方向．若振子位于N点时开始计时，则其振动图象为( A )
解析：振子在N点时开始计时，其位移为正向最大，并按正弦规律变化，故选项A正确．
重难疑点辨析
辨析简谐运动的图象与质点的运动轨迹
振动质点的运动轨迹是往复运动的一段线段，而简谐运动的图象是正弦或余弦曲线．简谐运动的位移—时间图象反映的是质点偏离平衡位置的位移随时间变化的规律，简谐运动的图象并不是质点的运动轨迹，运动轨迹的长度也不是正弦或余弦图线拉开后的长度．
在x?t图象上，质点在某时刻的位移，即为此时刻对应的纵坐标．质点在某段时间内的路程(轨迹的长度)，需结合振动质点的实际运动轨迹进行计算．
【典例】 (多选)如图所示为获取弹簧振子的位移—时间图象的一种方法，改变纸带运动的速度，下列说法正确的是( )
A．如果纸带不动，作出的振动图象仍然是正弦函数曲线
B．如果纸带不动，作出的振动图象是一段线段
C．图示时刻，振子正经过平衡位置向右运动
D．若纸带运动的速度不恒定，则纸带上描出的仍然是简谐运动的图象
【解析】 当纸带不动时，描出的只是振子在平衡位置两侧往复运动的轨迹，即一段线段，选项A错误，B正确；由振动图象可以看出，图示时刻振子正由平衡位置向右运动，选项C正确；只有当纸带匀速运动时，运动时间才与纸带运动的位移成正比，振动图象才是正弦或余弦函数曲线，而简谐运动的图象一定是正弦或余弦函数曲线，故选项D错误．
【答案】 BC
简谐运动图象表示振子对平衡位置的位移随时间变化的规律，横坐标表示时间，纵坐标表示振动物体对平衡位置的位移，振动图象是一条正(余)弦函数图象，是同一物体在不同时刻相对平衡位置的位移，而不是振动物体运动的轨迹．做与图象有关的问题时，我们首先要从图象中获得有用信息，弄清这些信息之间有什么联系和区别，进而解题．
1．下列运动属于机械振动的是( D )
①乒乓球在地面上的自由来回上下运动
②弹簧振子在竖直方向的上下运动
③秋千在空中的来回运动
④竖立于水面上的圆柱形玻璃瓶的上下运动
A．①② B．②③
C．③④ D．①②③④
解析：机械振动的特点是物体在平衡位置附近做往复运动．故D项正确．
2．关于简谐运动，下列说法正确的是( D )
A．简谐运动一定是水平方向的运动
B．所有的振动都可以看做是简谐运动
C．物体做简谐运动时的轨迹线一定是正弦曲线
D．只要振动图象是正弦曲线，物体一定做简谐运动
解析：物体的简谐运动并不一定只在水平方向发生，各个方向都有可能发生，A错．简谐运动是最简单的振动，B错．物体做简谐运动时的轨迹线并不一定是正弦曲线，C错．若物体振动的图象是正弦曲线，则其一定做简谐运动，D对．
3．如图所示，一弹簧振子在一条直线上做简谐运动，第一次先后经过M、N两点时速度v(v≠0)相同．那么，下列说法正确的是( C )
A．振子在M、N两点所受弹簧弹力相同
B．振子在M、N两点对平衡位置的位移相同
C．振子在M、N两点加速度大小相等
D．从M点到N点，振子先做匀加速运动，后做匀减速运动
解析：由题意和简谐运动的对称性特点知：M、N两点关于平衡位置O对称．因位移、速度、加速度和力都是矢量，它们要相同，必须大小相等、方向相同．M、N两点关于O点对称，振子所受弹力应大小相等，方向相反，振子位移也是大小相等，方向相反，由此可知，A、B选项错误．振子在M、N两点的加速度虽然方向相反，但大小相等，故C选项正确．振子由M到O速度越来越大，但加速度越来越小，振子做加速运动，但不是匀加速运动．振子由O到N速度越来越小，但加速度越来越大，振子做减速运动，但不是匀减速运动，故D选项错误．由以上分析可知，该题的正确选项为C.
4．如图所示是某振子做简谐运动的图象，以下说法中正确的是( B )
A．因为振动图象可由实验直接得到，所以振动图象就是振子实际运动的轨迹
B．振动图象反映的是振子位移随时间变化的规律，并不是振子运动的实际轨迹
C．振子在B位置的位移就是曲线BC的长度
D．振子运动到B点时的速度方向即为该点的切线方向
解析：振动图象表示振子位移随时间变化的规律，并不是振子运动的实际轨迹，B对，A、C错．由于图象不是质点的运动轨迹，因此该点的切线方向并不表示速度的方向，D错．
5．(多选)一质点做简谐运动，其位移x与时间t的关系曲线如图所示，由图可知，t＝2.5 s时，质点的( BC )
A．速度沿负方向
B．速度沿正方向
C．质点正向平衡位置移动
D．质点正远离平衡位置向最大位移处运动
解析：根据振动的x?t图象可知，t＝2.5 s时位移x<0，且正在减小，对应振动情景如图所示．振子从负位移处向平衡位置运动，所以速度沿正方向且正在增大，位移沿负方向且正在减小，故选项B、C正确，选项A、D错误．
