人教版物理九年级全一册 第十七章 欧姆定律 第2节 欧姆定律 课件 (共42张PPT)

(共42张PPT)
人教版物理九年级全一册
第十七章
欧姆定律
第2节
欧姆定律
图中的交警在干什么？
这里面蕴含什么物理知识？

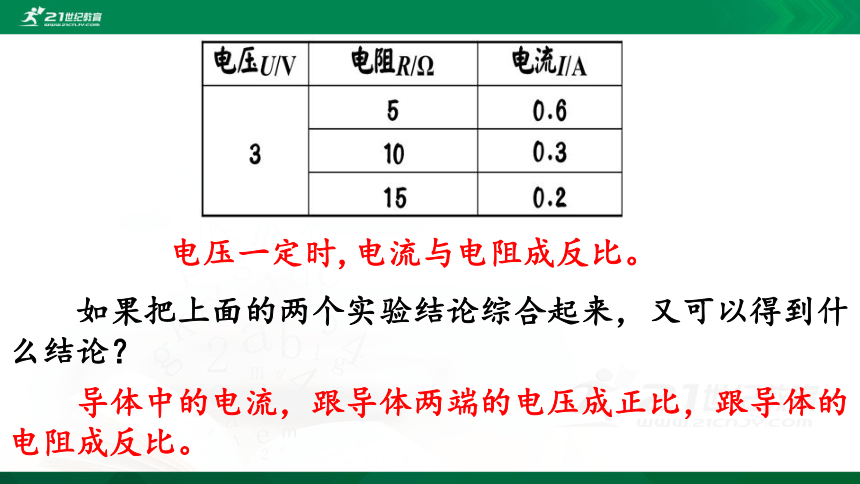

下面是某小组同学在探究电流与电压和电阻的关系时得到的数据。分析表中数据可以得出什么结论？
电阻一定时,电流与电压成正比。
电压一定时,电流与电阻成反比。
如果把上面的两个实验结论综合起来，又可以得到什么结论？
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1.欧姆定律的内容：
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆（1787-1854）
德国物理学家

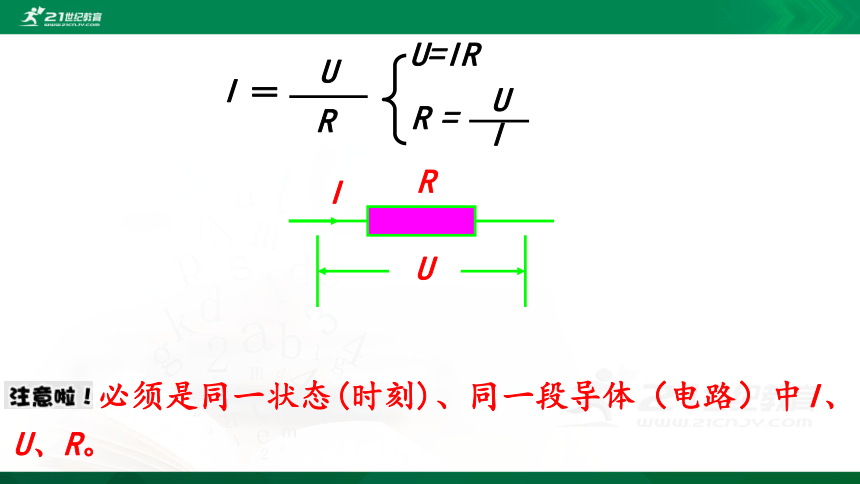

2．欧姆定律的数学表达式：
电压U--V
电阻R--Ω
电流I--A
I
=
U
R
I
R
U
＝
U=IR
R
=
I
U
R
U
I
必须是同一状态(时刻)、同一段导体（电路）中I、U、R。
不正确。
导体的电阻只与材料、长度、横截面积和温度有关，与电压、电流无关。当U=0，I=0时，R≠0。所以决不能说导体的电阻跟电压成正比，跟电流成反比。
不是决定式，而是表示式，即导体的电阻可以用导体两端的电压和导体中的电流之比来表示。

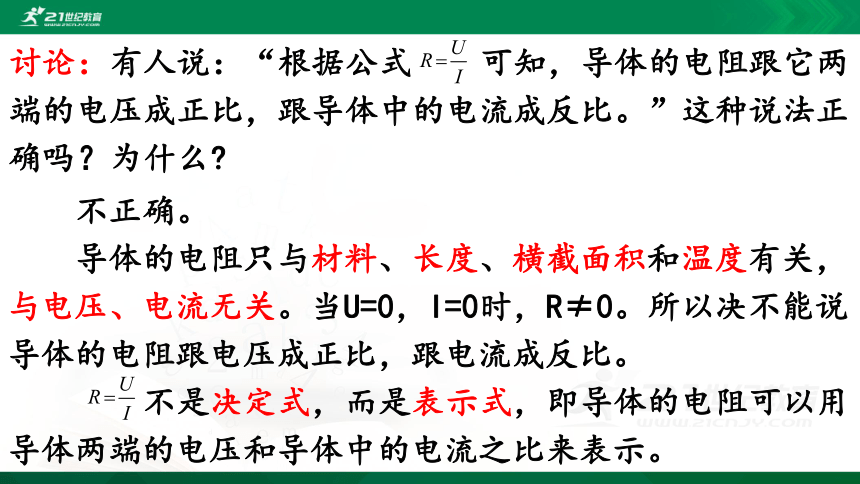

讨论：有人说：“根据公式
可知，导体的电阻跟它两端的电压成正比，跟导体中的电流成反比。”这种说法正确吗？为什么?

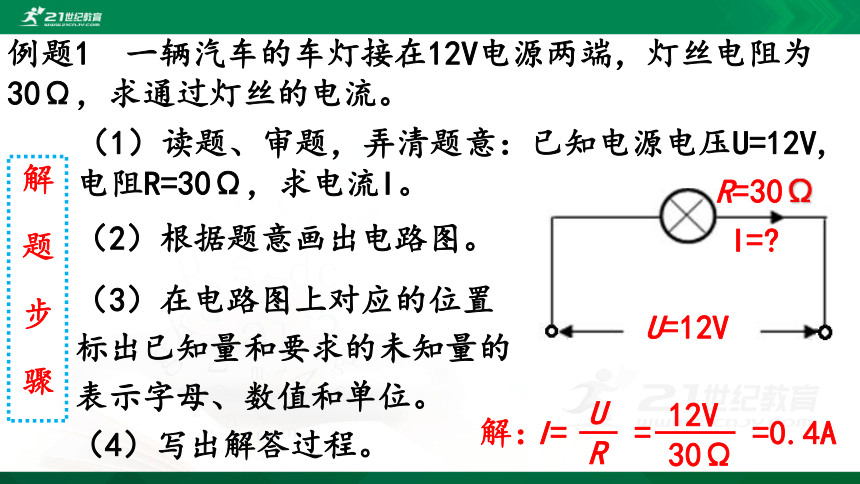

例题1
一辆汽车的车灯接在12V电源两端，灯丝电阻为30Ω，求通过灯丝的电流。
解：
（2）根据题意画出电路图。
（3）在电路图上对应的位置标出已知量和要求的未知量的表示字母、数值和单位。
（4）写出解答过程。
I=　　=　　　=0.4A
U
R
12V
30Ω
（1）读题、审题，弄清题意：已知电源电压U=12V,
电阻R=30Ω，求电流I。
解
题
步
骤
U=12V
R=30Ω
I=?

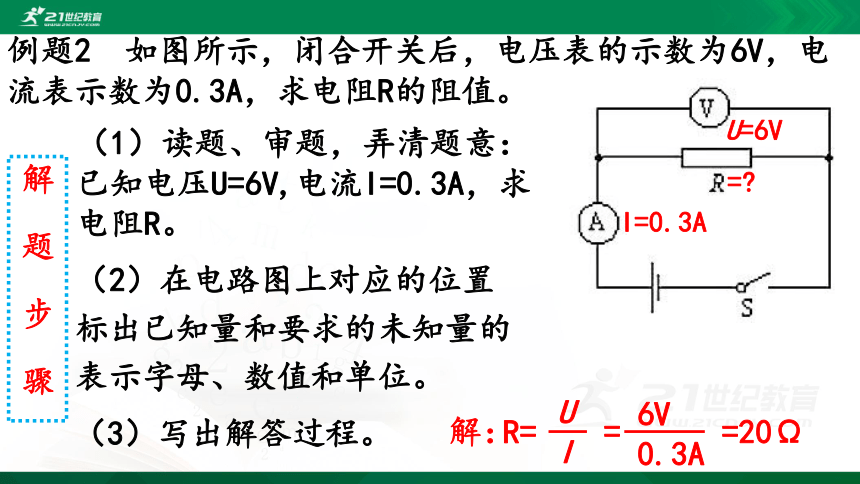

例题2
如图所示，闭合开关后，电压表的示数为6V，电
流表示数为0.3A，求电阻R的阻值。
（2）在电路图上对应的位置标出已知量和要求的未知量的表示字母、数值和单位。
（3）写出解答过程。
（1）读题、审题，弄清题意：已知电压U=6V,电流I=0.3A，求电阻R。
解
题
步
骤
U=6V
=?
I=0.3A
解：
R=　　=　　　=20Ω
U
I
6V
0.3A

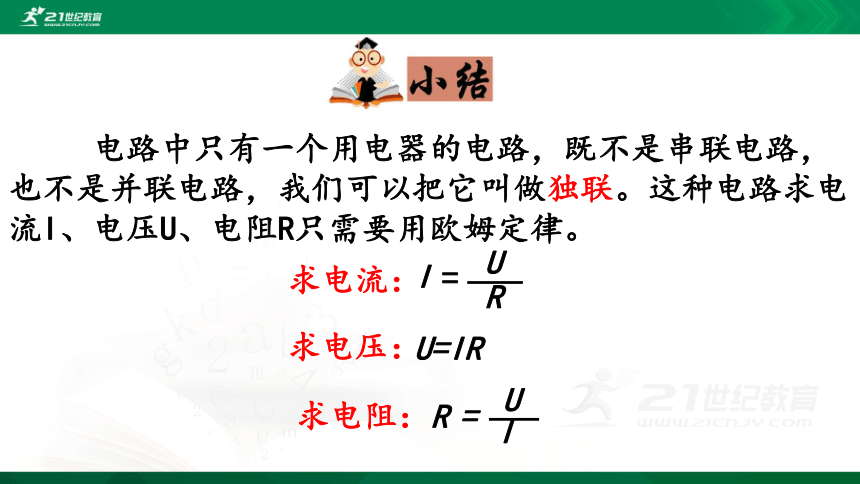

电路中只有一个用电器的电路，既不是串联电路，也不是并联电路，我们可以把它叫做独联。这种电路求电流I、电压U、电阻R只需要用欧姆定律。
求电流：
I
R
U
=
求电压：
U=IR
求电阻：
R
=
I
U

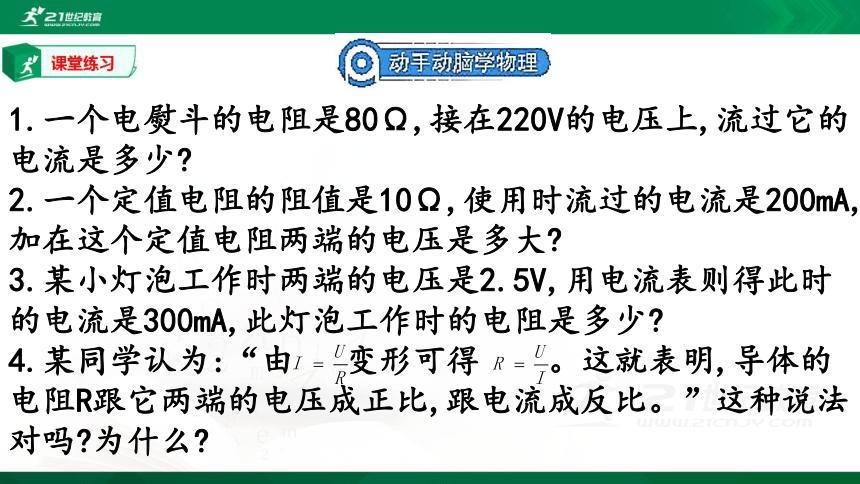

1.一个电熨斗的电阻是80Ω,接在220V的电压上,流过它的电流是多少?
2.一个定值电阻的阻值是10Ω,使用时流过的电流是200mA,加在这个定值电阻两端的电压是多大?
3.某小灯泡工作时两端的电压是2.5V,用电流表则得此时的电流是300mA,此灯泡工作时的电阻是多少?
4.某同学认为:“由
变形可得
。这就表明,导体的电阻R跟它两端的电压成正比,跟电流成反比。”这种说法对吗?为什么?

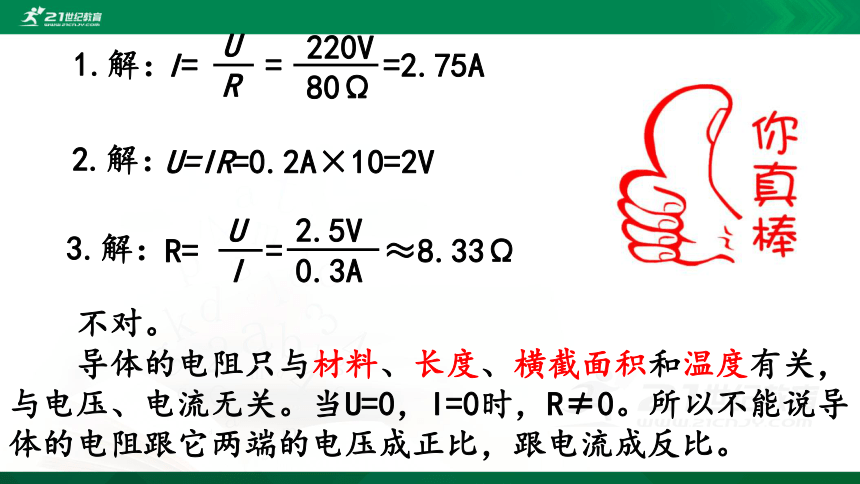

1.解：
I=　　=　　　=2.75A
U
R
220V
80Ω
2.解：
U=IR=0.2A×10=2V
3.解：
R=　　=　　　≈8.33Ω
U
I
2.5V
0.3A
不对。
导体的电阻只与材料、长度、横截面积和温度有关，与电压、电流无关。当U=0，I=0时，R≠0。所以不能说导体的电阻跟它两端的电压成正比，跟电流成反比。
例题3
一段导体两端的电压是3V时，通过导体的电流是0.6A；当导体两端的电压是9V时，通过导体的电流是多大？当导体两端的电压为0时，导体的电阻又是多大？
（2）根据题意画出电路图。（一个状态画一个）
（1）读题、审题，弄清题意。已知第一状态下的电压U1=3V,流I1=0.6A,由欧姆定律可求出电阻R。第二状态下的电压U2=9V,导体的电阻保持不变（已求出），由欧姆定律可求出电流I2。同一段导体电阻保持不变。
解题步骤：
（3）在电路图上对应的位置标出已知量和要求的未知量的表示字母、数值和单位。
（4）写出解答过程。
U1=3V
I1=0.6A
=?
U2=9V
=5Ω
I2=?
解：
R=　　=　　　=5Ω
U1
I1
3V
0.6A
I2=　　=　　　=1.8A
U2
R
9V
5Ω
抓住同一段导体电阻不变
R=5Ω
1.
某一导体两端加4.5V电压时，通过它的电流为0.15A。当其两端的电压为6V时，通过它的电流为_____A；当其两端电压为0V时，它的电阻是_____Ω。
2.有一导体两端的电压为3V，通过的电流为0.3A，若使导体两端电压增加8V，导体的电阻为_____Ω，若不加电压，流过的电流为零时，其电阻是_____Ω。
0.2
30
10
10
U1
U2
I1
I2
U
R
I
设R1两端的电压为U1，通过的电流为I1；R2两端的电压为U2，通过的电流为I2；电源电压为U，通过电路中的总电流为I，R1和R2串联后的等效电阻(总电阻）为R。
推到：∵I=I1=I2;
U=IR,
U1=I1R1,
U2=I2R2;
U=U1+U2
∴U=U1+U2
IR=I1R1+I2R2
IR=IR1+IR2
IR=I(R1+R2)
R=R1+R2
（串联电路的总电阻等于各串联电阻之和）
设R1两端的电压为U1，通过的电流为I1；R2两端的电压为U2，通过的电流为I2；电源电压为U，通过电路中的总电流为I，R1和R2并联后的等效电阻(总电阻）为R。
U1
U2
I1
I2
U
R
I
推到：∵U=U1=U2;
;
I=I1+I2
∴I=I1+I2
（并联电路总电阻的倒数等于各并联电阻的倒数之和。）
推到：
=
=
R(R1+R2)=R1R2
R=
（两电阻并联后的总电阻等于两电阻之积除以两电阻之和。）
注意该公式只适用于两个电阻并联求总电阻。
把几个电阻串联起来，材料、横截面积不变，相当于增加了导体的长度，所以总电阻比任何一个电阻的阻值都要大。
R=R1+R2(R＞R1，R＞R2）
把几个电阻并联起来，材料、长度不变，相当于增大了导体的横截面积，所以总电阻比任何一个电阻的阻值都要小。
（R＜R1，R＜R2）
①无论是串联还是并联，总电阻随其中一个电阻的增大而增大；
②串联上一个电阻，总电阻增大；并联上一个电阻，总电阻减小。【串联总电阻增大（增加了长度），并联总电阻减小（增大了横截面积）。】
解串联电路的方法
1、读题、审题，找出已知和要求的物理量。
2、分清电路的连接方式。
3、没有图的一定要画出电路图。
4、在图上对应的位置标出已知量的表示字母和单位。
5、写出已知的条件和要求的未知量。
6、列表：写出串联电路的三个规律公式，每个表示字母的下方加一个括号，用来填已知量。则横看是规律，竖看是欧姆定律。（列表如下）
U=
U1
+
U2
(
)
(
)
(
)
I=
I1
=
I2
(
)
(
)
(
)
R=
R1
+
R2
(
)
(
)
(
)
分析：串联
串联电路规律
欧姆定律
横看是规律，竖看是定律
分析：串联
U=
U1
+
U2
(
)
(
)
(
)
I=
I1
=
I2
(
)
(
)
(
)
R=
R1
+
R2
(
)
(
)
(
)
20Ω
10Ω
2.5V
=10Ω
=20Ω
U1=2.5V
U=?
已知：R1=10Ω，R2=20Ω，U1=2.5V。求：U。
解：R=R1+R2=10Ω+20Ω=30Ω
30Ω
0.25A
0.25A
0.25A
I=I1=I2=0.25A
U=IR=0.25A×30Ω=7.5V
例1
如图所示的电路中，R1=10Ω，R2=20Ω，电压表的示数是2.5V，求电源电压。
7.5V
如图所示的电路中，电源电压为6V，电阻R1、R2的阻值分别为10Ω、30Ω。求：（1）通过电阻R1的电流I1；
（2）R2两端的电压。
=10Ω
=30Ω
I1=？
U=6V
已知：U=6V,R1=10Ω，R2=30Ω，
求：（1）I1；（2）U2
。
U2=？
分析：串联
U=
U1
+
U2
(
)
(
)
(
)
I=
I1
=
I2
(
)
(
)
(
)
R=
R1
+
R2
(
)
(
)
(
)
30Ω
10Ω
4.5V
40Ω
0.15A
0.15A
0.15A
6V
解：(1)R=R1+R2=10Ω+30Ω=40Ω
I=I1=I2=0.15A
(2）U2=I2R2=0.15A×30Ω=4.5V
分析：并联
并联电路规律
欧姆定律
横看是规律，竖看是定律
U=
U1
=
U2
(
)
(
)
(
)
I=
I1
+
I2
(
)
(
)
(
)
R=
R1
+
R2
(
)
(
)
(
)
1
1
1
例2
如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来。闭合开关S后，电流表的示数为0.2A。求：（1）电源
电压；（2）通过电阻R1的电流。
已知：R1=10Ω，R2=15Ω，I2=0.2A
求：（1）U；（2）I1。
=10Ω
=15Ω
I2=0.2A
10Ω
15Ω
0.2A
解：（1）U2=I2R2=0.2A×15Ω=3V
U=U1=U2=3V
3V
3V
3V
0.3A
如图所示，R1＝20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A。求：
（1）电源电压。
（2）通过电阻R1的电流；
（3）通过电阻R2的电流；
（4）电阻R2的阻值。
可别忘了方法哦！
小结：解独、串、并联电路
1、解独联电路：
U=I
R
I=
U
R
U
I
R=
U
V,
I
A。
R
Ω,
U=I
R
I=
U
R
U
I
R=
2、解串联电路
U=U1+U2
I=I1=I2
R=R1+R2
串联电路的规律
欧姆定律：
U=
U1
+
U2
(
)
(
)
(
)
I=
I1
=
I2
(
)
(
)
(
)
R=
R1
+
R2
(
)
(
)
(
)
分析：串联
辅助方法
只能写在演草纸上
U=I
R
I=
U
R
U
I
R=
3、解并联电路
U=U1=U2
I=I1+I2
并联电路的规律
欧姆定律：
U=
U1
=
U2
(
)
(
)
(
)
I=
I1
+
I2
(
)
(
)
(
)
R=
R1
+
R2
(
)
(
)
(
)
1
1
1
辅助方法
分析：并联
只能写在演草纸上
解串联电路的关键是抓住电流相等；
解并联电路的关键是抓住电压相等。
1.
(2020·天津)
图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（??）
A.40Ω
B.30Ω
C.20Ω
D.10Ω
2.
(2018·百色)?如图所示是电阻甲和乙的
I-U图象，下列说法正确的是（?
）
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R甲＝0.4Ω
C.只将电阻甲和乙串联，若电路电流为
0.2A时，则电路总电阻为15Ω
D.只将电阻甲和乙并联，若电源电压为
2V时，则电路总电流为0.4
A
D
C
3.?(2020·临沂)?某导体两端电压为6V时，通过它的电流为0.4A；当该导体两端电压为3V时，通过它的电流为___
A，当该导体两端电压为0V时，它的电阻为_____Ω。
4.
(2020·甘孜)?如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的
电流是0.2A时，通过电阻A的电流是
_____A，若把二者串联后接入某电路，
当通过电阻A的电流为0.3A，电阻B两
端的电压是_____V。
0.2
15
0.4
3
5.
(2019·绥化)?将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R=____Ω。若R两端电压为0。则R=_____Ω。
6.
(2019·郴州)?如图所示，电源电压恒为6V，定值电阻R1＝20Ω。闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为_____A，定值电阻R2的阻值为_____Ω。
20
20
0.3
10
7.
(2020·吉林)?如图所示，电源电压不变，
R2的电阻为20Ω。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
（1）R1的电阻；
（2）电源电压。
8.
(2018·北京)
如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表A的示数I为1.2A。求：
（1）电流表A1的示数I1；
（2）电阻R2的阻值。
自己总结这节课你有哪些收获？
1、欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
?
2、串联电路的总电阻等于各串联电阻之和。
R=R1
+
R2
(R＞R1，R＞R2)
3、并联电路总电阻的倒数等于各并联电阻的倒数之和。
（R＜R1，R＜R2）
1、欧姆定律：
?
2、串联电路的总电阻等于各串联电阻之和。
R=R1
+
R2
(R＞R1，R＞R2)
3、并联电路总电阻的倒数等于各并联电阻的倒数之和。
（R＜R1，R＜R2）
完成练习册上第2节的练习题。
