九年级全一册培优训练：15.5串、并联电路中电流的规律练习

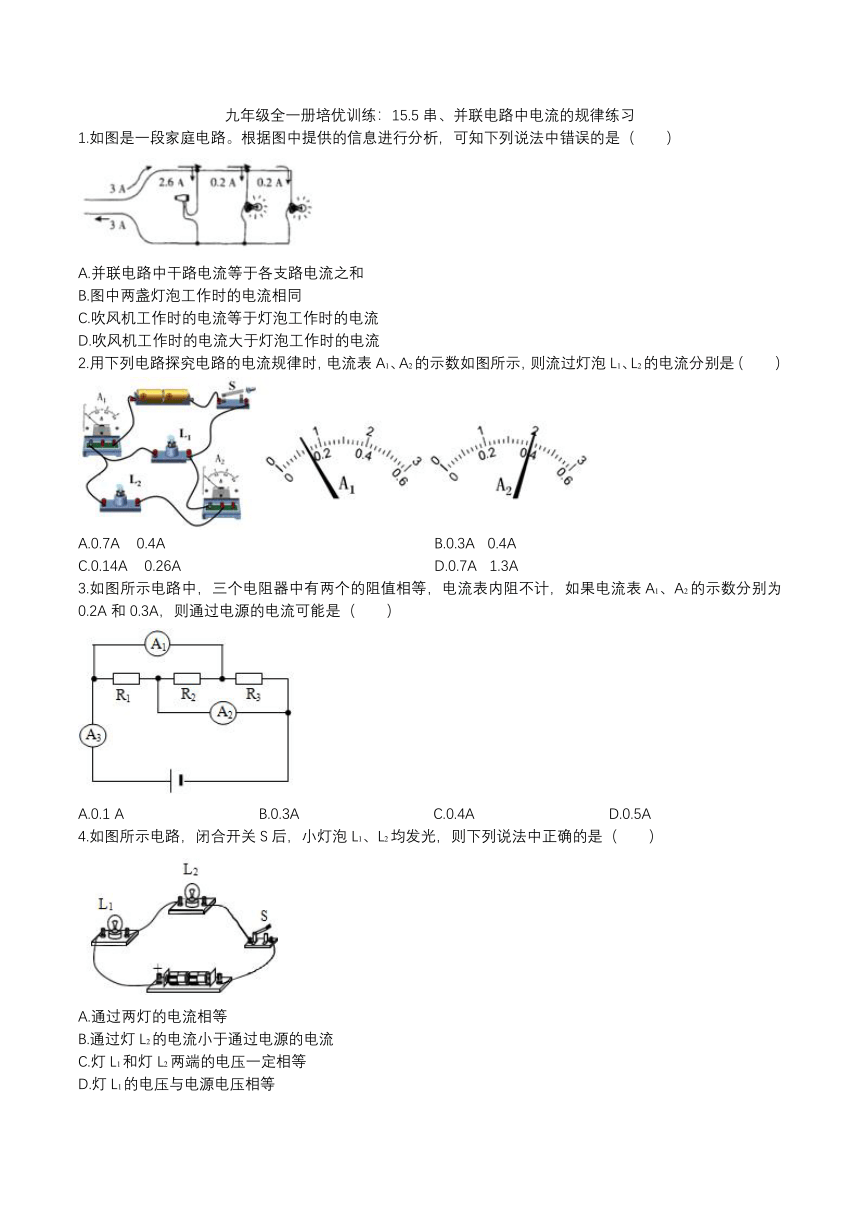

1.如图是一段家庭电路。根据图中提供的信息进行分析，可知下列说法中错误的是（　　）
A.并联电路中干路电流等于各支路电流之和
B.图中两盏灯泡工作时的电流相同
C.吹风机工作时的电流等于灯泡工作时的电流
D.吹风机工作时的电流大于灯泡工作时的电流
2.用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A.0.7A????0.4A
B.0.3A???0.4A
C.0.14A????0.26A
D.0.7A???1.3A
3.如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A.0.1?A
B.0.3A
C.0.4A
D.0.5A
4.如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是（　　）
A.通过两灯的电流相等
B.通过灯L2的电流小于通过电源的电流
C.灯L1和灯L2两端的电压一定相等
D.灯L1的电压与电源电压相等

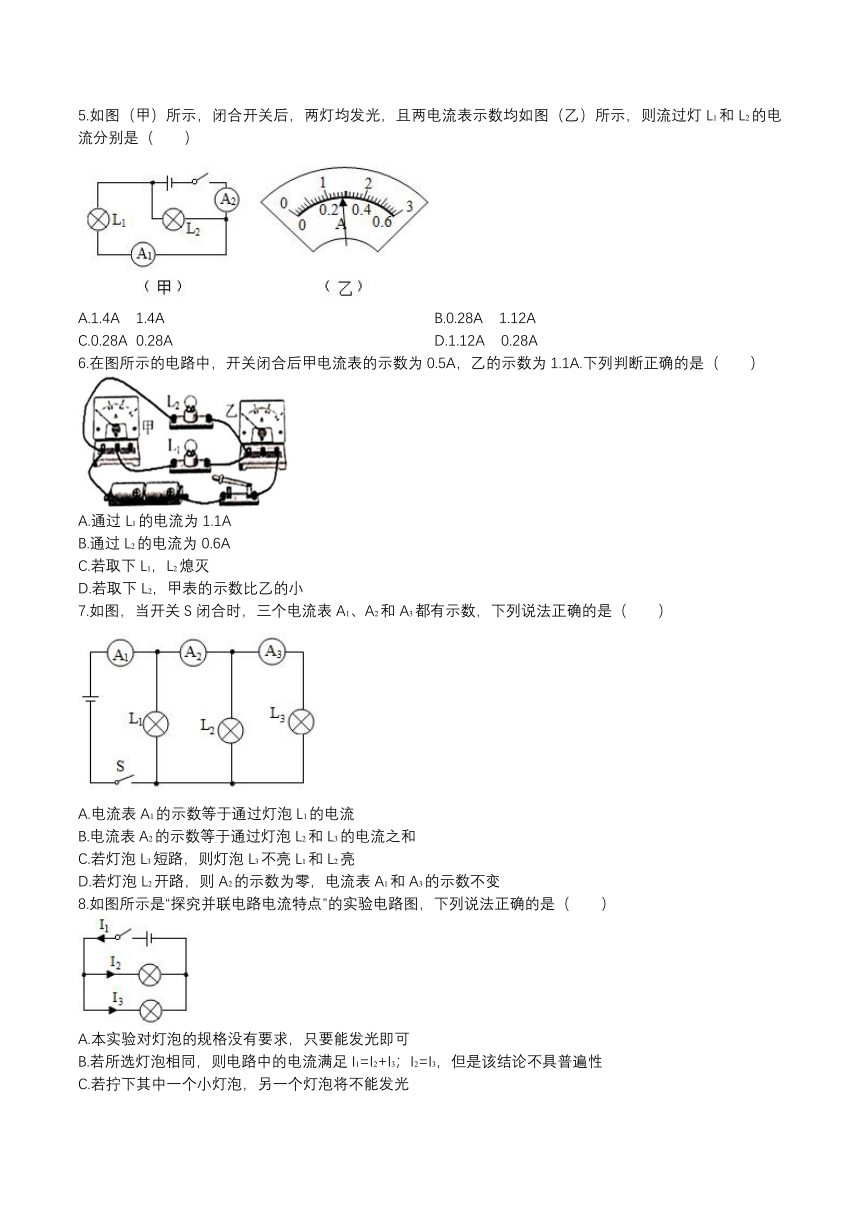

5.如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L1和L2的电流分别是（　　）
A.1.4A?
?1.4A
B.0.28A??
1.12A
C.0.28A??0.28A
D.1.12A??
0.28A
6.在图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A.下列判断正确的是（　　）
A.通过L1的电流为1.1A
B.通过L2的电流为0.6A
C.若取下L1，L2熄灭
D.若取下L2，甲表的示数比乙的小
7.如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（　　）
A.电流表A1的示数等于通过灯泡L1的电流
B.电流表A2的示数等于通过灯泡L2和L3的电流之和
C.若灯泡L3短路，则灯泡L3不亮L1和L2亮
D.若灯泡L2开路，则A2的示数为零，电流表A1和A3的示数不变
8.如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（　　）
A.本实验对灯泡的规格没有要求，只要能发光即可
B.若所选灯泡相同，则电路中的电流满足?I1=I2+I3；I2=I3，但是该结论不具普遍性
C.若拧下其中一个小灯泡，另一个灯泡将不能发光
D.为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值

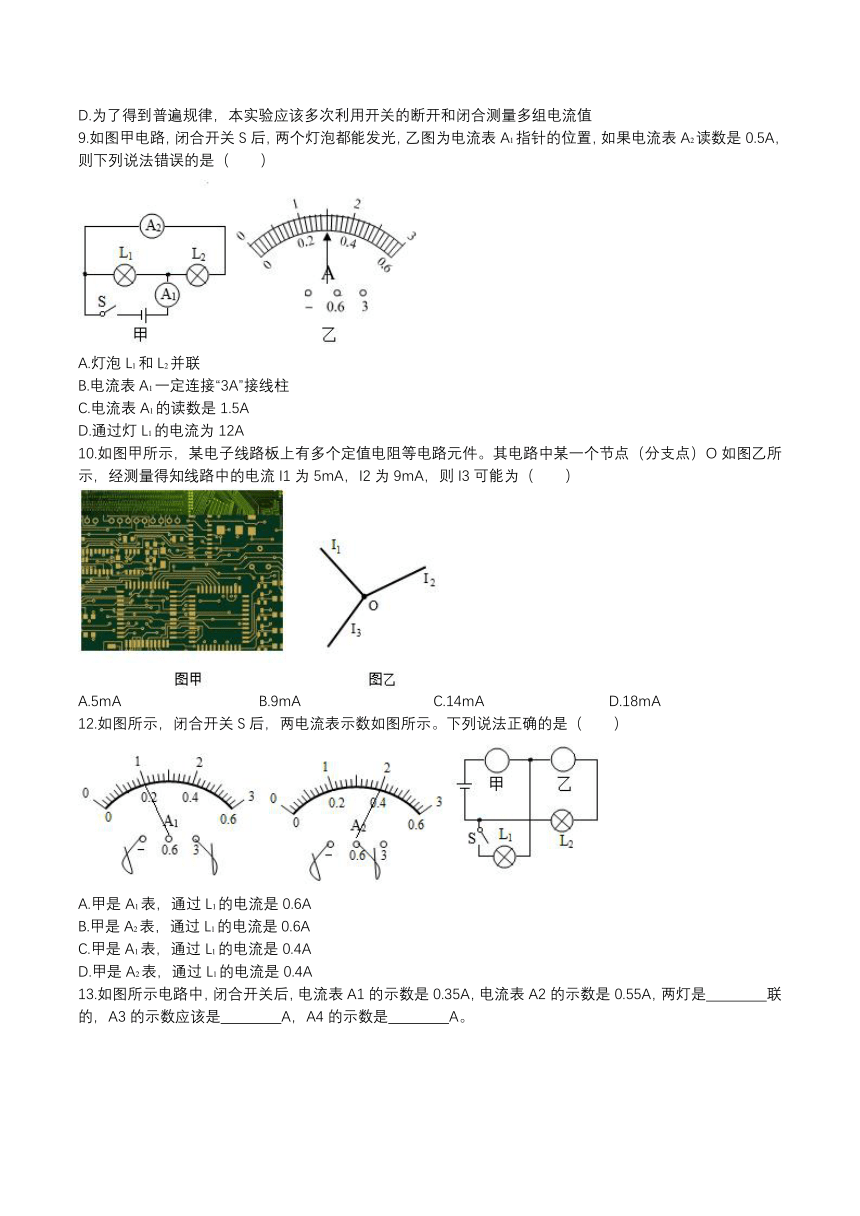

9.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（　　）
A.灯泡L1和L2并联
B.电流表A1一定连接“3A”接线柱
C.电流表A1的读数是1.5A
D.通过灯L1的电流为12A
10.如图甲所示，某电子线路板上有多个定值电阻等电路元件。其电路中某一个节点（分支点）O如图乙所示，经测量得知线路中的电流I1为5mA，I2为9mA，则I3可能为（　　）
A.5mA
B.9mA
C.14mA
D.18mA
12.如图所示，闭合开关S后，两电流表示数如图所示。下列说法正确的是（　　）
A.甲是A1表，通过L1的电流是0.6A
B.甲是A2表，通过L1的电流是0.6A
C.甲是A1表，通过L1的电流是0.4A
D.甲是A2表，通过L1的电流是0.4A
13.如图所示电路中，闭合开关后，电流表A1的示数是0.35A，电流表A2的示数是0.55A，两灯是
联的，A3的示数应该是
A，A4的示数是
A。

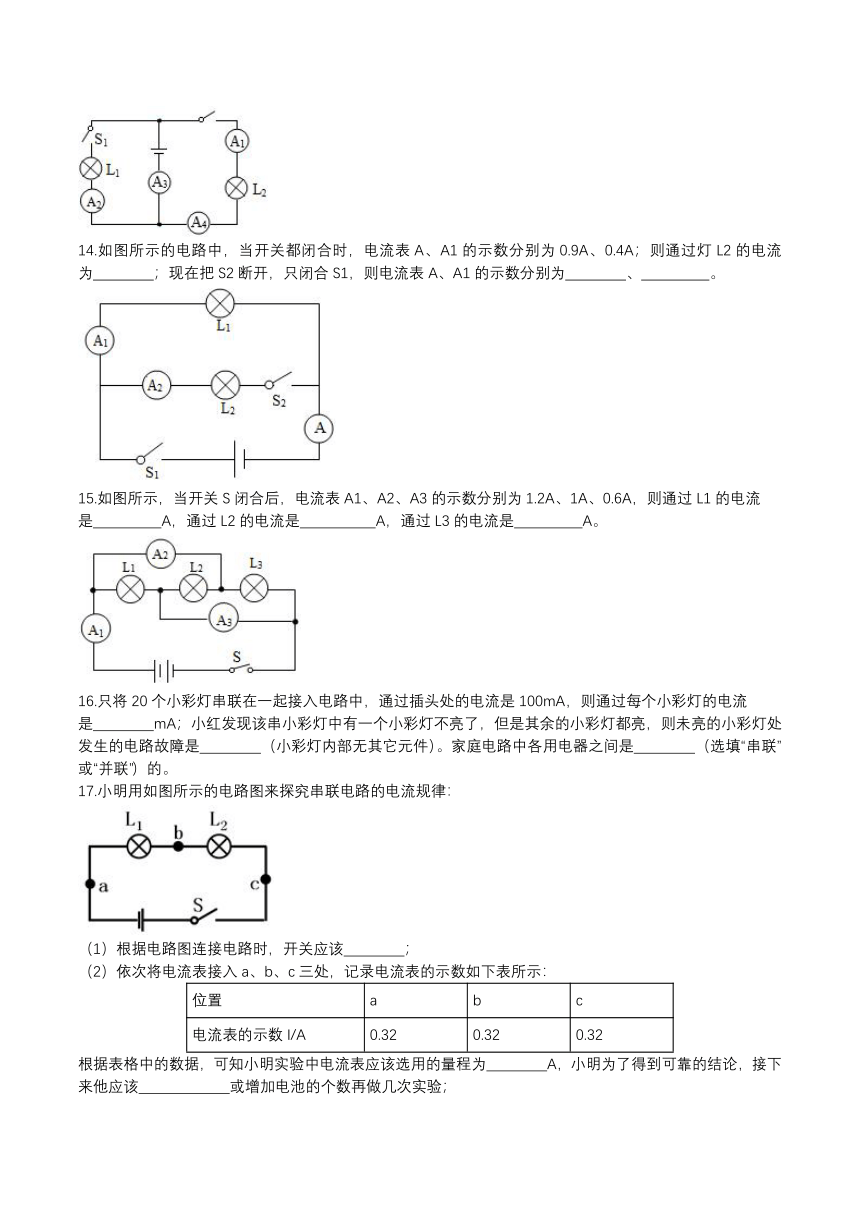

14.如图所示的电路中，当开关都闭合时，电流表A、A1的示数分别为0.9A、0.4A；则通过灯L2的电流为
；现在把S2断开，只闭合S1，则电流表A、A1的示数分别为
、
。
15.如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流
是
A，通过L2的电流是
A，通过L3的电流是
A。
16.只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流
是
mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是
（小彩灯内部无其它元件）。家庭电路中各用电器之间是
（选填“串联”或“并联”）的。
17.小明用如图所示的电路图来探究串联电路的电流规律：
（1）根据电路图连接电路时，开关应该
；
（2）依次将电流表接入a、b、c三处，记录电流表的示数如下表所示：
位置
a
b
c
电流表的示数I/A
0.32
0.32
0.32
根据表格中的数据，可知小明实验中电流表应该选用的量程为
A，小明为了得到可靠的结论，接下来他应该
或增加电池的个数再做几次实验；
（3）请你用笔画线代替导线把小明测量b处的电流时的电路连接完整。
18.探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流。
（1）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是
；
（2）更正上述问题后，闭合开关S，观察到电灯L1亮、L2不亮：随即断开开关，仔细检查，发现电路有不当之处。请在图甲中只改动一根导线（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
干路电流/A
灯L1的电流/A
灯L2的电流/A
0.6
?
0.3
0.3
（3）随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙，于是得出结论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，应多次更换规
格
（相同/不同）的灯泡进行实验，以便
。
A.寻找普遍规律??????B.求平均值，减小实验误差
九年级全一册培优训练：15.5串、并联电路中电流的规律练习答案
1.如图是一段家庭电路。根据图中提供的信息进行分析，可知下列说法中错误的是（　　）
A.并联电路中干路电流等于各支路电流之和
B.图中两盏灯泡工作时的电流相同
C.吹风机工作时的电流等于灯泡工作时的电流
D.吹风机工作时的电流大于灯泡工作时的电流
答案：C
2.用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A.0.7A????0.4A
B.0.3A???0.4A
C.0.14A????0.26A
D.0.7A???1.3A
答案：B
3.如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A.0.1?A
B.0.3A
C.0.4A
D.0.5A
答案：C
4.如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是（　　）
A.通过两灯的电流相等
B.通过灯L2的电流小于通过电源的电流
C.灯L1和灯L2两端的电压一定相等
D.灯L1的电压与电源电压相等
答案：A
5.如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L1和L2的电流分别是（　　）
A.1.4A?
?1.4A
B.0.28A??
1.12A
C.0.28A??0.28A
D.1.12A??
0.28A
答案：B
6.在图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A.下列判断正确的是（　　）
A.通过L1的电流为1.1A
B.通过L2的电流为0.6A
C.若取下L1，L2熄灭
D.若取下L2，甲表的示数比乙的小
答案：B
7.如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（　　）
A.电流表A1的示数等于通过灯泡L1的电流
B.电流表A2的示数等于通过灯泡L2和L3的电流之和
C.若灯泡L3短路，则灯泡L3不亮L1和L2亮
D.若灯泡L2开路，则A2的示数为零，电流表A1和A3的示数不变
答案：B
8.如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（　　）
A.本实验对灯泡的规格没有要求，只要能发光即可
B.若所选灯泡相同，则电路中的电流满足?I1=I2+I3；I2=I3，但是该结论不具普遍性
C.若拧下其中一个小灯泡，另一个灯泡将不能发光
D.为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值
答案：B
9.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（　　）
A.灯泡L1和L2并联
B.电流表A1一定连接“3A”接线柱
C.电流表A1的读数是1.5A
D.通过灯L1的电流为12A
答案：D
10.如图甲所示，某电子线路板上有多个定值电阻等电路元件。其电路中某一个节点（分支点）O如图乙所示，经测量得知线路中的电流I1为5mA，I2为9mA，则I3可能为（　　）
A.5mA
B.9mA
C.14mA
D.18mA
答案：C
12.如图所示，闭合开关S后，两电流表示数如图所示。下列说法正确的是（　　）
A.甲是A1表，通过L1的电流是0.6A
B.甲是A2表，通过L1的电流是0.6A
C.甲是A1表，通过L1的电流是0.4A
D.甲是A2表，通过L1的电流是0.4A
答案：A
13.如图所示电路中，闭合开关后，电流表A1的示数是0.35A，电流表A2的示数是0.55A，两灯是
联的，A3的示数应该是
A，A4的示数是
A。
答案：并
0.9
0.35
14.如图所示的电路中，当开关都闭合时，电流表A、A1的示数分别为0.9A、0.4A；则通过灯L2的电流为
；现在把S2断开，只闭合S1，则电流表A、A1的示数分别为
、
。
答案：0.5A
0.4A
0.4A
15.如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流
是
A，通过L2的电流是
A，通过L3的电流是
A。
答案：0.2
0.4
0.6
16.只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流
是
mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是
（小彩灯内部无其它元件）。家庭电路中各用电器之间是
（选填“串联”或“并联”）的。
答案：100
短路
并联
17.小明用如图所示的电路图来探究串联电路的电流规律：
（1）根据电路图连接电路时，开关应该
；
（2）依次将电流表接入a、b、c三处，记录电流表的示数如下表所示：
位置
a
b
c
电流表的示数I/A
0.32
0.32
0.32
根据表格中的数据，可知小明实验中电流表应该选用的量程为
A，小明为了得到可靠的结论，接下来他应该
或增加电池的个数再做几次实验；
（3）请你用笔画线代替导线把小明测量b处的电流时的电路连接完整。
答案：（1）断开；（2）0～0.6；?换用不同规格的灯泡；（3）如图。
18.探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流。
（1）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是
；
（2）更正上述问题后，闭合开关S，观察到电灯L1亮、L2不亮：随即断开开关，仔细检查，发现电路有不当之处。请在图甲中只改动一根导线（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
干路电流/A
灯L1的电流/A
灯L2的电流/A
0.6
?
0.3
0.3
（3）随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙，于是得出结论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，应多次更换规
格
（相同/不同）的灯泡进行实验，以便
。
A.寻找普遍规律??????B.求平均值，减小实验误差
答案：（1）电流表没有调零；?（2）如图所示；?（3）不同；??A。
