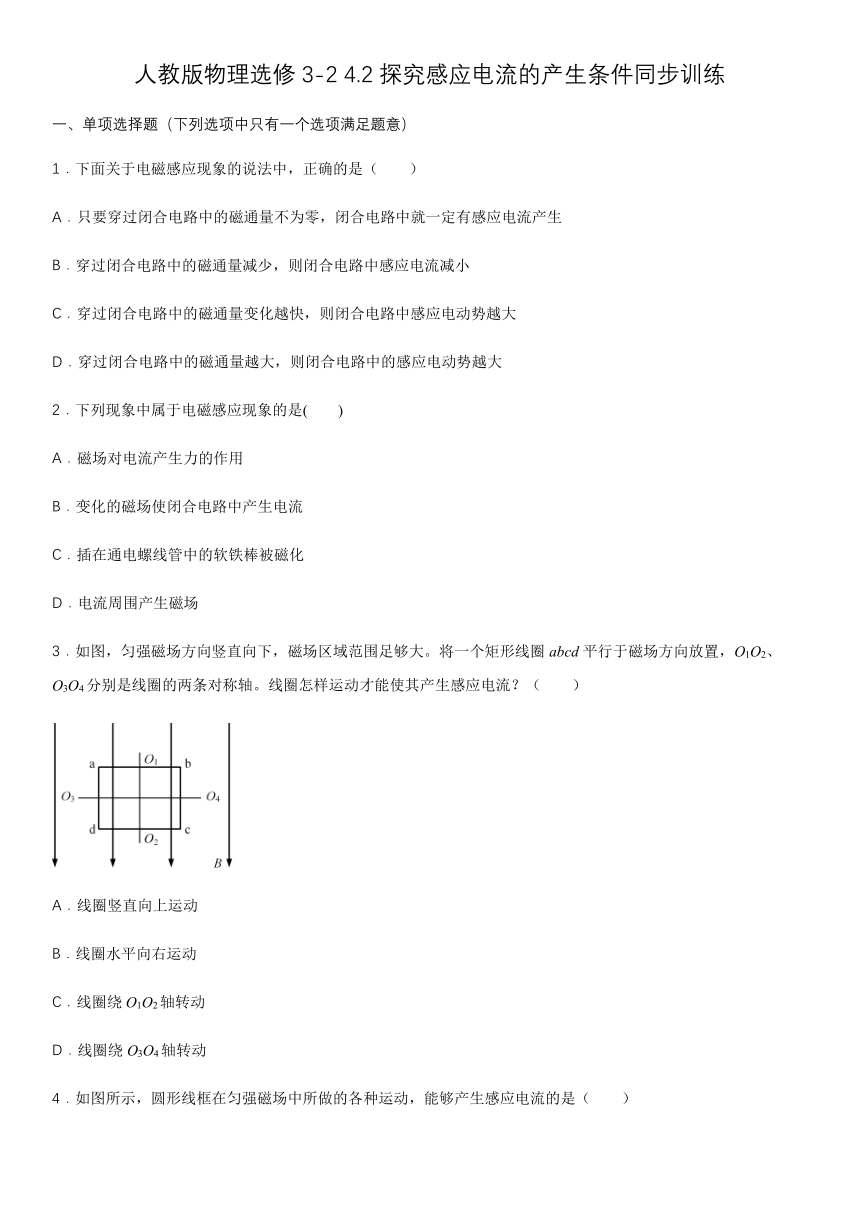

人教版物理选修3-2
4.2探究感应电流的产生条件同步训练
一、单项选择题（下列选项中只有一个选项满足题意）
1．下面关于电磁感应现象的说法中，正确的是（ ）
A．只要穿过闭合电路中的磁通量不为零，闭合电路中就一定有感应电流产生
B．穿过闭合电路中的磁通量减少，则闭合电路中感应电流减小
C．穿过闭合电路中的磁通量变化越快，则闭合电路中感应电动势越大
D．穿过闭合电路中的磁通量越大，则闭合电路中的感应电动势越大
2．下列现象中属于电磁感应现象的是( )
A．磁场对电流产生力的作用
B．变化的磁场使闭合电路中产生电流
C．插在通电螺线管中的软铁棒被磁化
D．电流周围产生磁场
3．如图，匀强磁场方向竖直向下，磁场区域范围足够大。将一个矩形线圈abcd平行于磁场方向放置，O1O2、O3O4分别是线圈的两条对称轴。线圈怎样运动才能使其产生感应电流？（ ）
A．线圈竖直向上运动
B．线圈水平向右运动
C．线圈绕O1O2轴转动
D．线圈绕O3O4轴转动

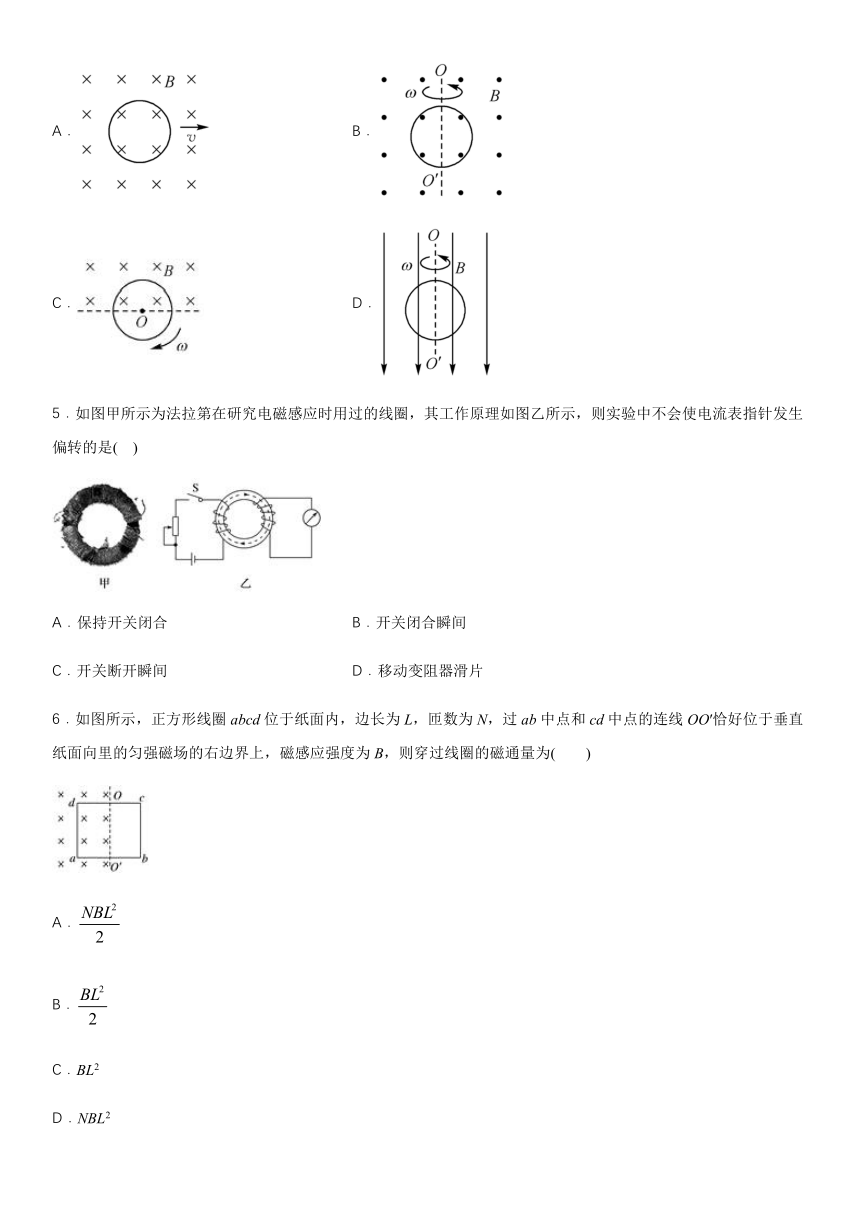

4．如图所示，圆形线框在匀强磁场中所做的各种运动，能够产生感应电流的是（ ）
A．
B．
C．
D．
5．如图甲所示为法拉第在研究电磁感应时用过的线圈，其工作原理如图乙所示，则实验中不会使电流表指针发生偏转的是(
)
A．保持开关闭合
B．开关闭合瞬间
C．开关断开瞬间
D．移动变阻器滑片
6．如图所示，正方形线圈abcd位于纸面内，边长为L，匝数为N，过ab中点和cd中点的连线OO′恰好位于垂直纸面向里的匀强磁场的右边界上，磁感应强度为B，则穿过线圈的磁通量为( )
A．
B．
C．BL2
D．NBL2

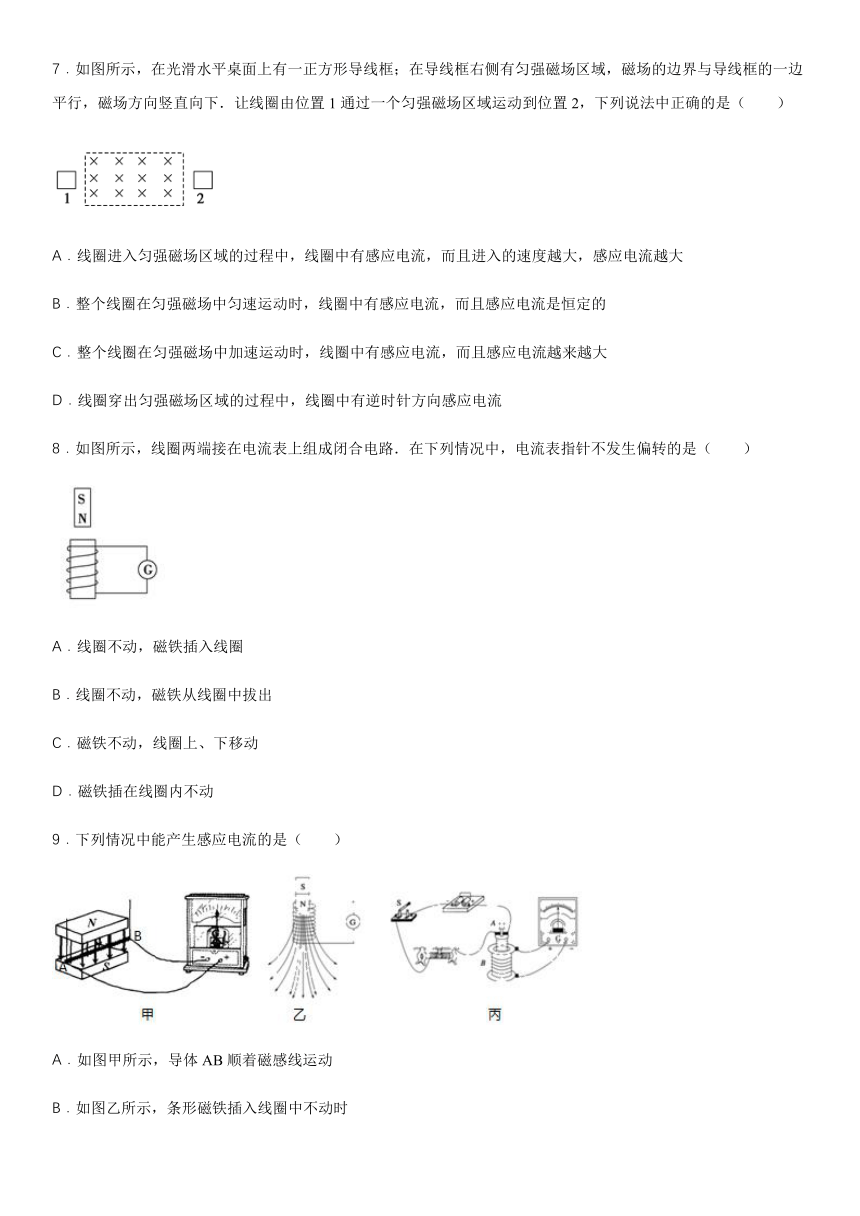

7．如图所示，在光滑水平桌面上有一正方形导线框；在导线框右侧有匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下．让线圈由位置1通过一个匀强磁场区域运动到位置2，下列说法中正确的是（
）
A．线圈进入匀强磁场区域的过程中，线圈中有感应电流，而且进入的速度越大，感应电流越大
B．整个线圈在匀强磁场中匀速运动时，线圈中有感应电流，而且感应电流是恒定的
C．整个线圈在匀强磁场中加速运动时，线圈中有感应电流，而且感应电流越来越大
D．线圈穿出匀强磁场区域的过程中，线圈中有逆时针方向感应电流
8．如图所示，线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是（
）
A．线圈不动，磁铁插入线圈
B．线圈不动，磁铁从线圈中拔出
C．磁铁不动，线圈上、下移动
D．磁铁插在线圈内不动
9．下列情况中能产生感应电流的是（ ）
A．如图甲所示，导体AB顺着磁感线运动
B．如图乙所示，条形磁铁插入线圈中不动时
C．如图丙所示，小螺线管A置于大螺线管B中不动，开关S一直接通时
D．如图丙所示，小螺线管A置于大螺线管B中不动，开关S一直接通，在移动变阻器滑片的过程中

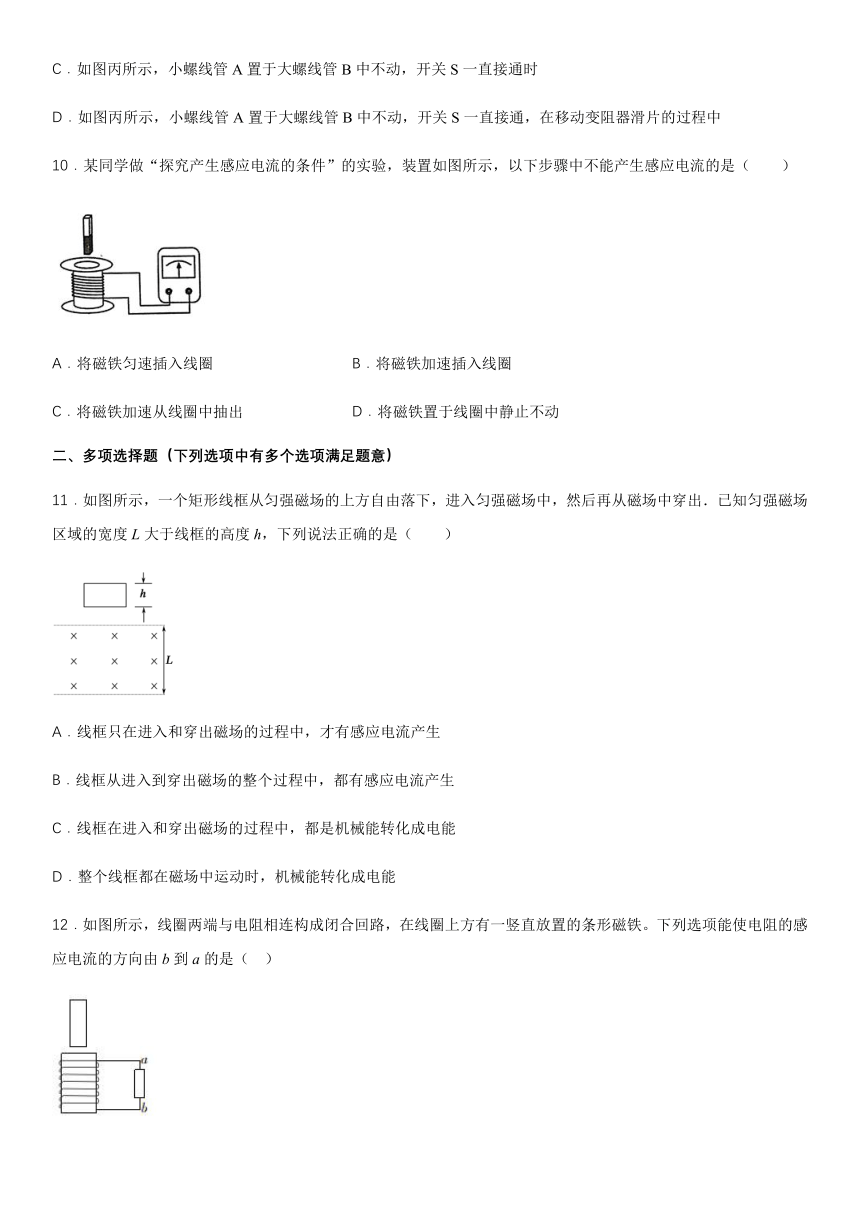

10．某同学做“探究产生感应电流的条件”的实验，装置如图所示，以下步骤中不能产生感应电流的是（ ）
A．将磁铁匀速插入线圈
B．将磁铁加速插入线圈
C．将磁铁加速从线圈中抽出
D．将磁铁置于线圈中静止不动
二、多项选择题（下列选项中有多个选项满足题意）
11．如图所示，一个矩形线框从匀强磁场的上方自由落下，进入匀强磁场中，然后再从磁场中穿出．已知匀强磁场区域的宽度L大于线框的高度h，下列说法正确的是（ ）
A．线框只在进入和穿出磁场的过程中，才有感应电流产生
B．线框从进入到穿出磁场的整个过程中，都有感应电流产生
C．线框在进入和穿出磁场的过程中，都是机械能转化成电能
D．整个线框都在磁场中运动时，机械能转化成电能
12．如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁。下列选项能使电阻的感应电流的方向由b到a的是（
）
A．S极向下，磁铁向下运动
B．S极向下，磁铁向上运动
C．N极向下，磁铁向下运动
D．N极向下，磁铁向上运动

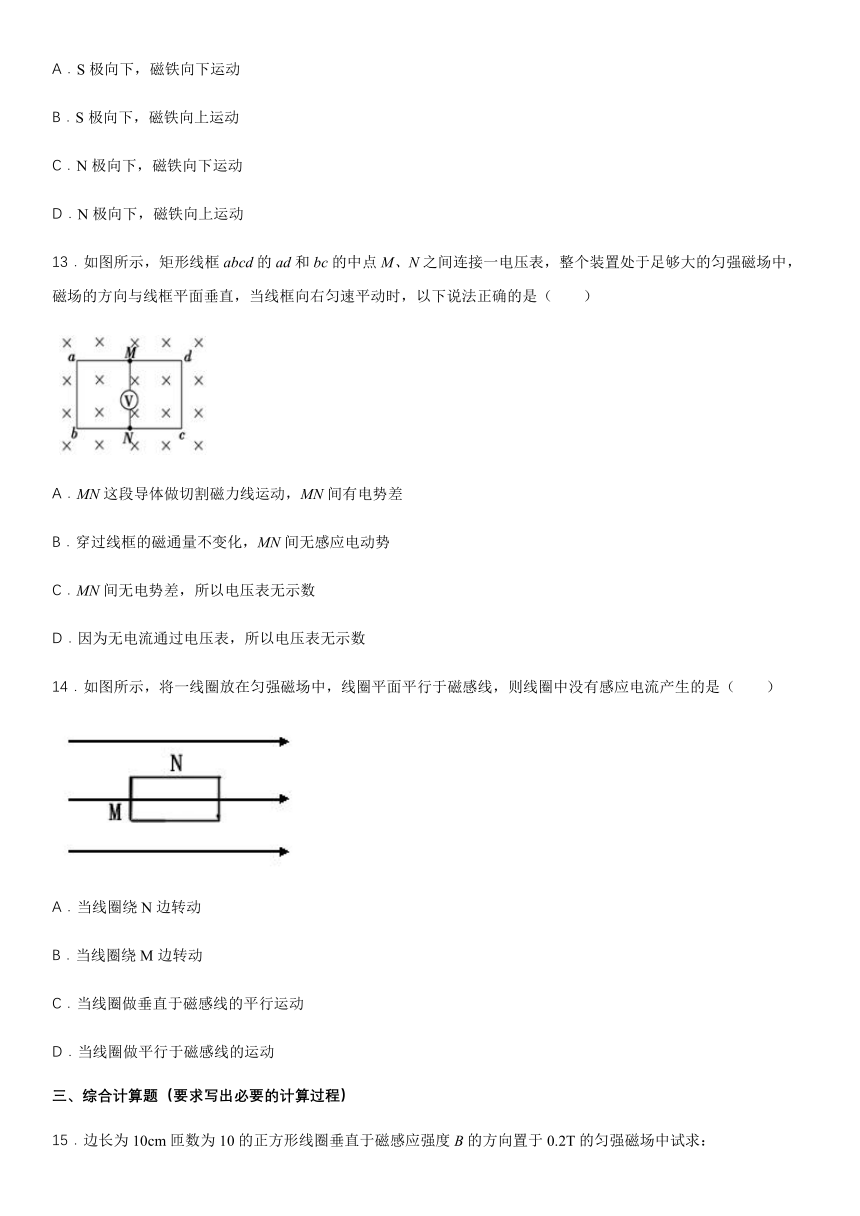

13．如图所示，矩形线框abcd的ad和bc的中点M、N之间连接一电压表，整个装置处于足够大的匀强磁场中，磁场的方向与线框平面垂直，当线框向右匀速平动时，以下说法正确的是（ ）
A．MN这段导体做切割磁力线运动，MN间有电势差
B．穿过线框的磁通量不变化，MN间无感应电动势
C．MN间无电势差，所以电压表无示数
D．因为无电流通过电压表，所以电压表无示数
14．如图所示，将一线圈放在匀强磁场中，线圈平面平行于磁感线，则线圈中没有感应电流产生的是（
）
A．当线圈绕N边转动
B．当线圈绕M边转动
C．当线圈做垂直于磁感线的平行运动
D．当线圈做平行于磁感线的运动
三、综合计算题（要求写出必要的计算过程）
15．边长为10cm匝数为10的正方形线圈垂直于磁感应强度B的方向置于0.2T的匀强磁场中试求：
（1）图示位置时穿过线圈的磁通量为多少？
（2）若将线圈以一边为轴转过60°则穿过线圈的磁通量为多少？
（3）若将线圈以一边为轴转过180°，则穿过线圈的磁通量变化了多少？
16．矩形线框的边长分别为l1、l2，可绕它的一条对称轴转动，匀强磁场的磁感应强度为B，方向与垂直，初位置时线框平面与B平行，如图所示.
（1）初位置时穿过线框的磁通量为多少？
（2）当线框沿如图所示方向绕过60°时，磁通量为多少？这一过程中磁通量的变化为多少？
（3）当线框绕轴沿图示方向由（2）问中的位置再转过60°位置时磁通量为多少？这一过程中为多少?
参考答案
1．C
【解析】
A．穿过闭合电路中的磁通量不为零时，若磁通量不发生变化，闭合电路中没有感应电流产生，选项A错误；
B．穿过闭合电路中的磁通量减少，磁通量的变化率不一定减少，根据法拉第电磁感应定律则知感应电动势不一定减少，感应电流就不一定减少，选项B错误；
CD．根据法拉第电磁感应定律则知，感应电动势的大小与磁通量变化率成正比，与磁通量没有直接关系，所以磁通量越大，感应电动势不一定越大；而磁通量变化越快，磁通量变化率就越大，则闭合电路中感应电动势越大，选项C正确，D错误。
故选C。
2．B
【解析】
电磁感应现象指的是由于磁场的变化而在闭合回路中产生感应电流的现象，故B正确，ACD错误．
3．D
【解析】
A．线圈竖直向上运动，磁通量不变，不会产生感应电流，选项A错误；
B．线圈水平向右运动，磁通量不变，不会产生感应电流，选项B错误；
C．线圈绕O1O2轴转动，磁通量始终为零不变，不会产生感应电流，选项C错误；
D．线圈绕O3O4轴转动，磁通量变化，会产生感应电流，选项D正确。
故选D。
4．B
【解析】
A．线圈向右匀速平动时，穿过线圈的磁通量不变，不会产生感应电流，A错误；
B．线圈绕OO′转动时，磁通量不断变化，会产生感应电流，B正确；
C．线圈绕O点转动时，磁通量不变，不会产生感应电流，C错误；
D．线圈绕OO′转动时，磁通量始终为零，不会产生感应电流，D错误。
故选B。
5．A
【解析】
开关闭合状态下，线圈中电流恒定，穿过线圈的磁通量不发生变化，没有感应电流，电流表指针不会发生偏转，故A正确．当开关接通的瞬间、开关断开的瞬间或者移动变阻器滑片时，线圈中磁通量发生变化，产生感应电流，指针发生偏转．故BCD错误．故选A．
6．B
【解析】
当abcd有一半处在磁感应强度为B的匀强磁场中时，磁通量为，故B正确，ACD错误．
7．A
【解析】
线圈进入匀强磁场区域的过程中，线圈中磁通量增加，则有感应电流，根据E=BLv可知，进入的速度越大，感应电流越大，选项A正确；整个线圈在匀强磁场中匀速运动时，线圈中磁通量不变，则无感应电流，选项B错误；整个线圈在匀强磁场中加速运动时，线圈中磁通量不变，则无感应电流，选项C错误；根据楞次定律，线圈穿出匀强磁场区域的过程中，线圈中有顺时针方向感应电流，选项D错误．
8．D
【解析】
A中线圈静止不都动，但磁铁插入线圈过程中，穿过线圈的磁通量发生变化，所以又感应电流产生，B中磁铁从线圈中拔出时，穿过线圈的磁通量减小，所以又感应电流产生，C中，由于磁铁上下端磁场感应强度大小不均匀，所以线圈上下移动过程中，穿过线圈的磁通量发生变化，所以会产生感应电流，D中两者相对静止，穿过线圈的磁通量不发生变化，所以无感应电流产生，选D.
9．D
【解析】
如图甲所示，导体AB顺着磁感线运动，不切割磁感线，无感应电流，选项A错误；如图乙所示，条形磁铁插入线圈中不动时，磁通量不变，无感应电流产生，选项B错误；如图丙所示，小螺线管A置于大螺线管B中不动，开关S一直接通时，穿过B的磁通量不变，无感应电流，选项C错误；如图丙所示，小螺线管A置于大螺线管B中不动，开关S一直接通，在移动变阻器滑片的过程中，线圈A中的电流变化，穿过线圈B的磁通量变化，会有感应电流产生，选项D正确；故选D.
点睛：解答本题的关键是正确理解感应电流产生的条件，即穿过闭合回路的磁通量变化，或者闭合电路的部分导体在磁场中做切割磁感线运动．
10．D
【解析】
ABC．将磁铁匀速插入线圈、加速插入线圈、加速从线圈中抽出，通过线圈的磁通量都会发生变化，都会产生感应电流，ABC错误；
D．将磁铁置于线圈中静止不动，穿过线圈的磁通量不会发生变化，故不会产生感应电流，D正确。
故选D。
11．AC
【解析】
AB．线框在进入和穿出磁场的过程中，穿过线框的磁通量发生变化，有感应电流产生，而整个线框都在磁场中运动时，线框的磁通量不变，没有感应电流产生，
B错误A正确；
C．线框在进入和穿出磁场的过程中，产生感应电流，线框的机械能减小转化为电能，C正确；
D．整个线框都在磁场中运动时，没有感应电流产生，线框的重力势能转化为动能，机械能守恒，D错误。
故选AC。
12．AD
【解析】
A．S极向下，磁铁向下运动时，穿过线圈的磁通量向上的增大，根据楞次定律，感应电流的磁场向下，根据右手螺旋定则，流过电阻的感应电流的方向由b到a，A正确；
B．S极向下，磁铁向上运动时，穿过线圈的磁通量向上的减小，根据楞次定律，感应电流的磁场向上，根据右手螺旋定则，流过电阻的感应电流的方向由a到b，B错误；
C．N极向下，磁铁向下运动，穿过线圈的磁通量向下的增多，根据楞次定律，感应电流的磁场向上，根据右手螺旋定则，流过电阻的感应电流的方向由a到b，C错误；
D．N极向下，磁铁向上运动，穿过线圈的磁通量向下的减小，根据楞次定律，感应电流的磁场向下，根据右手螺旋定则，流过电阻的感应电流的方向由b到a，D正确。
故选AD。
13．AD
【解析】
MN切割磁感线，所以MN产生感应电动势，MN间有电势差，故A正确、B错误；穿过线框的磁通量不变化，所以无感应电流，因此电压表无读数，故C错误，D正确．
14．ACD
【解析】
A．当线圈绕N边转动时，线圈平面始终与磁感线平行，磁通量始终为零，没有变化，不会产生感应电流，A正确．
B．绕M边转动时，回路磁通量发生了改变，有感应电流，B错误．
C．线圈做垂直于磁感线方向的平动时，线圈平面始终与磁感线平行，磁通量始终为零，没有变化，不会产生感应电流，C正确．
D．线圈做平行于磁感线的运动，线圈平面始终与磁感线平行，磁通量始终为零，没有变化，不会产生感应电流，D正确．
15．(1)
(2)
(3)
【解析】
(1)正方形线圈的面积：
.
图示位置时，磁场与线圈垂直穿过线圈的磁通量：
（2）将线圈以一边为轴转过60°，磁场与线圈夹角为
，穿过线圈的磁通量
（3）将线圈以一边为轴转过180°，则穿过线圈的磁通量变化：
答案：（1）图示位置时穿过线圈的磁通量为
（2）若将线圈以一边为轴转过60°则穿过线圈的磁通量为
（3）若将线圈以一边为轴转过180°，则穿过线圈的磁通量变化了
16．(1)0
(2)
（3）
0
【解析】
本题的关键是分析矩形线框的平面是否与60°B垂直，只有垂直时才能应用，
不垂直时，S为面积沿与B垂直方向投影，为能清晰地观察面积与B夹角的情况，可作出其俯视图，如图所示。
（1）当处于如图所示ad位置时，从俯视图可看出没有磁感线穿过矩形线框故.
（2）当绕轴（从上往下看沿逆时针方向转动60到a’d’位置时，线框与B的夹角=60°，此时的磁通量为：
这一过程中磁通量的变化为
（3）当再由a’d’位置逆时针转60时，到a’’d’’，这时线框与B方向成120°角。
此时穿过线框的磁通量为：
此过程中磁通量的变化量为
。
答案：（1）初位置时穿过线框的磁通量为0
（2）当线框沿如图所示方向绕过60°时，磁通量为，这一过程中磁通量的变化为
（3）再转过60°位置时磁通量为，这一过程中为0
