2020-2021学年九年级物理人教版第十八章第三节《测量小灯泡的电功率》同步练习（有答案）(word版 带答案)

第
3
节

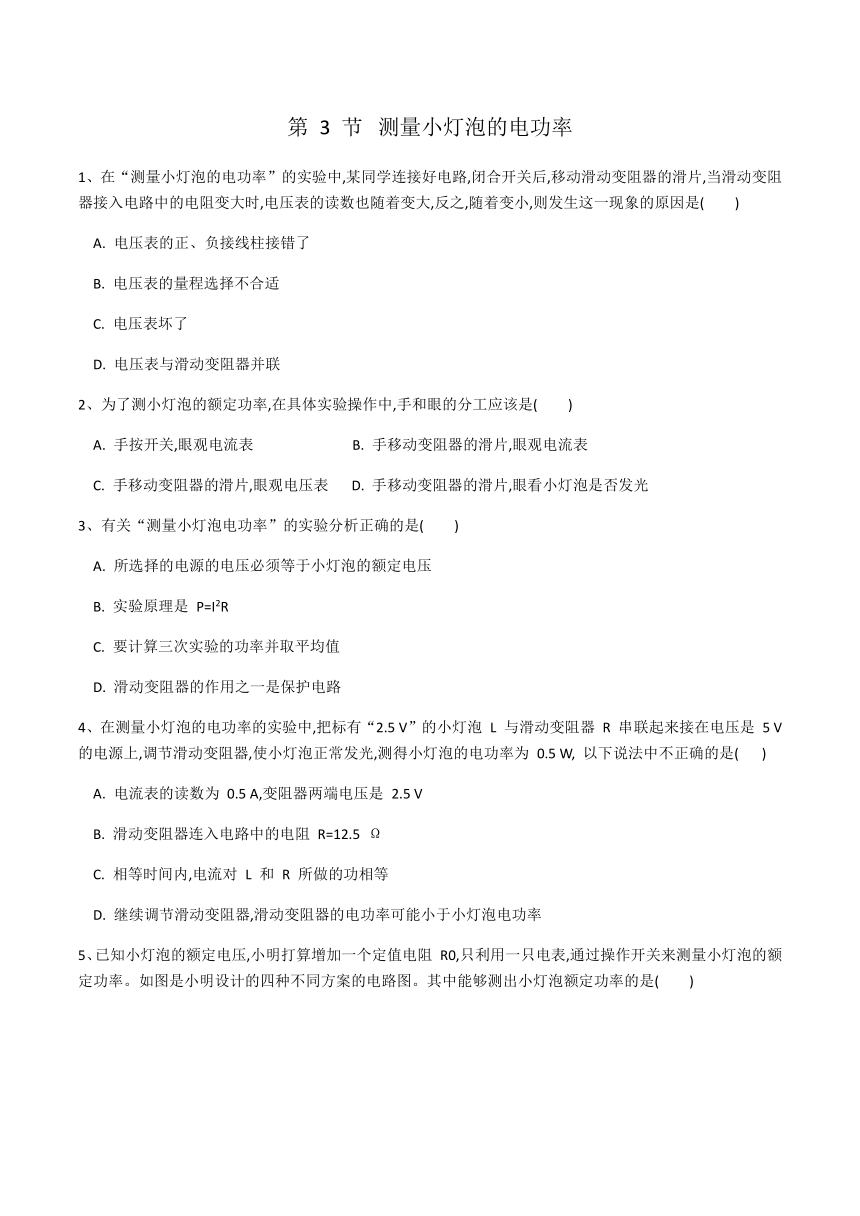

测量小灯泡的电功率
1、在“测量小灯泡的电功率”的实验中,某同学连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器接入电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是(
)
A.
电压表的正、负接线柱接错了
B.
电压表的量程选择不合适
C.
电压表坏了
D.
电压表与滑动变阻器并联
2、为了测小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是(
)
A.
手按开关,眼观电流表
B.
手移动变阻器的滑片,眼观电流表
C.
手移动变阻器的滑片,眼观电压表
D.
手移动变阻器的滑片,眼看小灯泡是否发光
3、有关“测量小灯泡电功率”的实验分析正确的是(
)
A.
所选择的电源的电压必须等于小灯泡的额定电压
B.
实验原理是
P=I2R
C.
要计算三次实验的功率并取平均值
D.
滑动变阻器的作用之一是保护电路
4、在测量小灯泡的电功率的实验中,把标有“2.5
V”的小灯泡
L
与滑动变阻器
R
串联起来接在电压是
5
V
的电源上,调节滑动变阻器,使小灯泡正常发光,测得小灯泡的电功率为
0.5
W,
以下说法中不正确的是(
)
A.
电流表的读数为
0.5
A,变阻器两端电压是
2.5
V
B.
滑动变阻器连入电路中的电阻
R=12.5
Ω
C.
相等时间内,电流对
L
和
R
所做的功相等
D.
继续调节滑动变阻器,滑动变阻器的电功率可能小于小灯泡电功率
5、已知小灯泡的额定电压,小明打算增加一个定值电阻

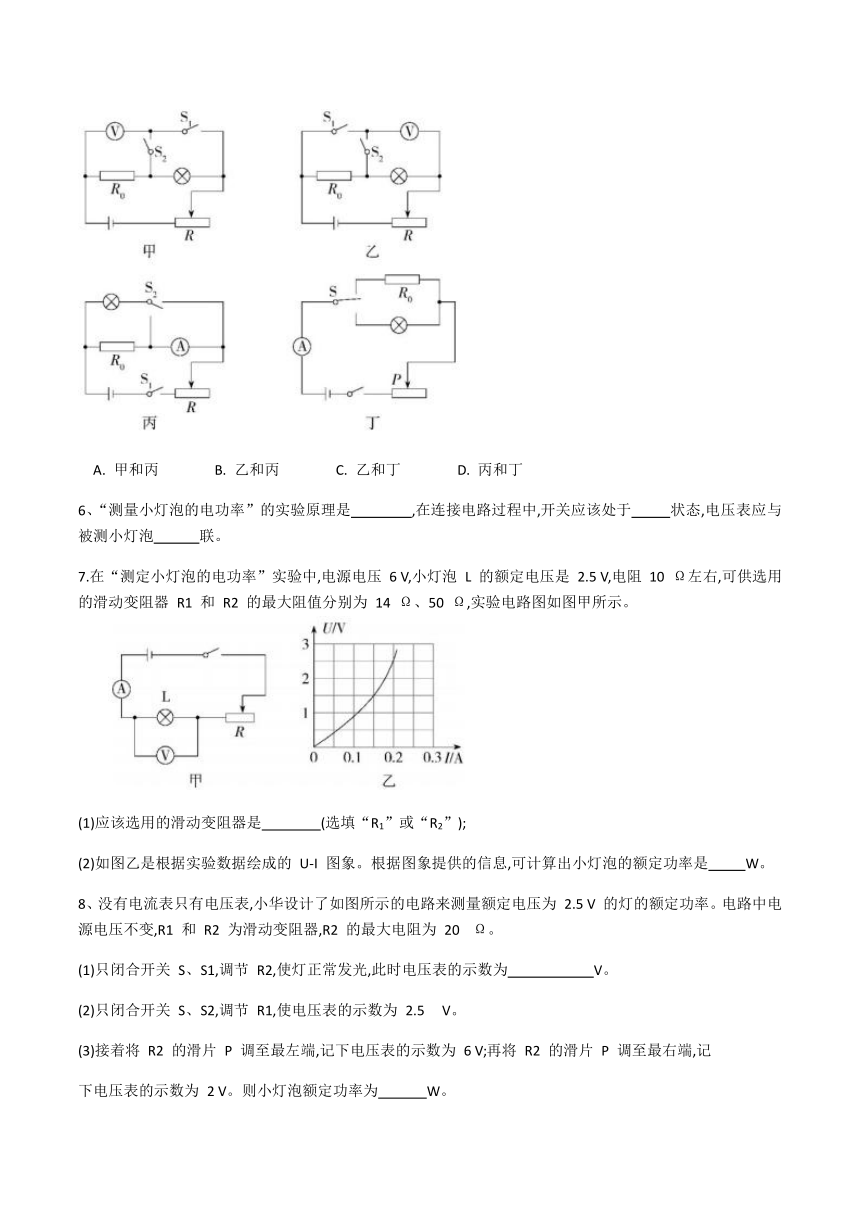

R0,只利用一只电表,通过操作开关来测量小灯泡的额定功率。如图是小明设计的四种不同方案的电路图。其中能够测出小灯泡额定功率的是(
)
A.
甲和丙
B.
乙和丙
C.
乙和丁
D.
丙和丁
6、“测量小灯泡的电功率”的实验原理是
,在连接电路过程中,开关应该处于
状态,电压表应与被测小灯泡
联。
7.在“测定小灯泡的电功率”实验中,电源电压
6
V,小灯泡
L
的额定电压是
2.5
V,电阻
10
Ω左右,可供选用的滑动变阻器
R1
和
R2
的最大阻值分别为
14
Ω、50
Ω,实验电路图如图甲所示。
(1)应该选用的滑动变阻器是
(选填“R1”或“R2”);
(2)如图乙是根据实验数据绘成的
U-I
图象。根据图象提供的信息,可计算出小灯泡的额定功率是
W。
8、没有电流表只有电压表,小华设计了如图所示的电路来测量额定电压为
2.5
V
的灯的额定功率。电路中电源电压不变,R1
和
R2
为滑动变阻器,R2
的最大电阻为
20
Ω。
(1)只闭合开关
S、S1,调节
R2,使灯正常发光,此时电压表的示数为
V。
(2)只闭合开关
S、S2,调节
R1,使电压表的示数为
2.5
V。
(3)接着将
R2
的滑片
P
调至最左端,记下电压表的示数为
6
V;再将
R2
的滑片
P
调至最右端,记
下电压表的示数为
2
V。则小灯泡额定功率为
W。
9、在测量“小灯泡的电功率”实验中,所用器材有额定电压为
2.5
V
的小灯泡、滑动变阻器
(“10
Ω
2
A”)、新干电池两节、开关、导线若干等。
(1)实验前为了保护电路,滑动变阻器的滑片应置于
端。(选填“A”或“B”)
(2)小明检查仪器和电路无误后,闭合图1实物图开关,调节滑动变阻器滑片到某一位置时,电压表示数如图2
所示,现要测定小灯泡的额定功率,应将滑片适当地向
(选填“左”或“右”)移动,同时眼睛应观察
的示数,当灯泡正常发光时,电流表示数如图
3,小灯泡的额定功率是
W。
(3)小红正确连接好电路后,闭合开关,发现电压表和电流表均有读数,但小灯泡不亮,检查发现所有电学元件均完好且连接正确,请你判断灯泡不亮的原因是:
。
(4)某同学测得通过小灯泡的电流随电压变化的关系如图
4
所示。若把这样的两只灯泡串联接在
4V
的电源上,则此时每只灯泡的电阻为
Ω,每只灯泡的实际功率为
W。
10.在“测量小灯泡额定功率”的实验中(小灯泡标有“3.8
V”字样,小灯泡的电阻约为
12Ω)。
(1)在连接电路时,开关应该是
的。
(2)某同学在连接实验电路时还有导线未接上,如图
1
所示。请你用笔画线代替导线,把图
1
中电路连接好,要求闭合开关后,变阻器滑片向右移动时灯泡变亮(请勿更改原有导线,且所有导线不得交叉)。
(3)正确连接好电路后,闭合开关,调节滑动变阻器,当电压表的示数为
时,小灯泡正常发光,此时电流表的指针位置如图
2
所示,其示数为
,则小灯泡的额定功率是
。
11、小致在做“测量小灯泡的电功率”实验,被测小灯泡的额定电流为
0.3
A,灯丝电阻在
10Ω~15
Ω,所提供的器材有电压表、电流表、电源(电压恒为
6
V)、开关各一个,滑动变阻器(“5
Ω
2
A”、“20
Ω
1
A”)两个,导线若干。
(1)小致选用的滑动变阻器的规格为
。
(2)闭合开关,移动滑片,当电流表的示数为
0.3
A
时,电压表的示数如图乙所示,小灯泡的额定电压是
V,额定功率P额=
W。实验中,当电路中的电流为
0.15
A
时,小灯泡的实际功率
P实
(选填“>”、“<”或“=”)。
(3)测完小灯泡的电功率后,小致又拿来一个小灯泡,这次他没用电压表,但多用了一个开关,设计了如图丙所示的电路,也测出了这个小灯泡的额定功率。在图丙电路中,已知电源电压为U,小灯泡的额定电流为
I
额,电表选取的量程合适。请完成下列填空:
①只闭合开关
S,移动滑片
P,使电流表的示数为
I额;
②
，记下电流表的示数为
I;
小灯泡额定功率的表达式
P额=
。
答案
1.D
2.C
3.D
4.
A
5.
B
6.
P=UI
断开
并
7.
(1)R2
(2)0.5
8.
(1)2.5
(3)0.625
9.
(1)B
(2)右
电压表
0.55
(3)电路中的电流过小,导致灯泡的实际功率太小
(4)
10
0.4
10.
(1)断开
(2)如图所示
(3)3.8
V
0.32
A
1.216
W
11.
(1)“20
Ω
1
A”
(2)4
1.2
<
(3)②再闭合S1
