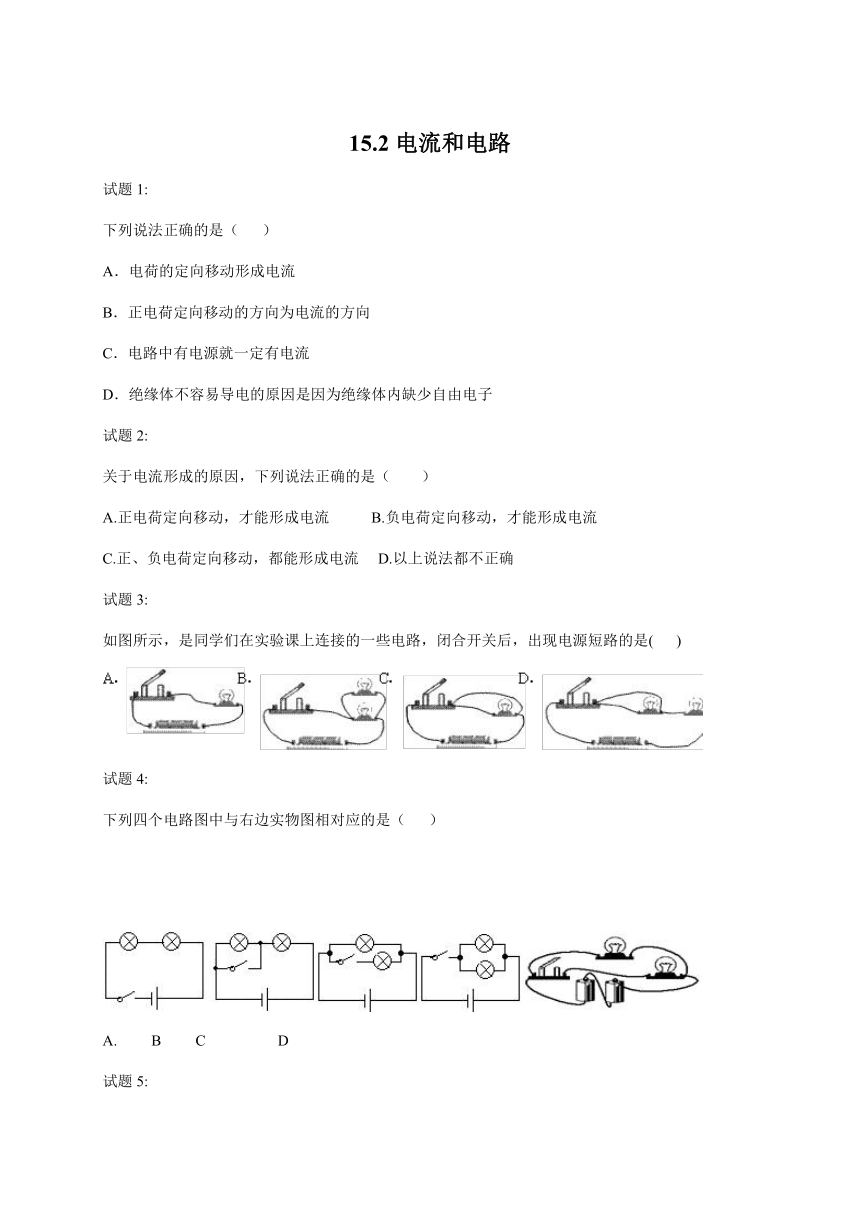

15.2电流和电路
试题1:
下列说法正确的是(
)
A.电荷的定向移动形成电流
B.正电荷定向移动的方向为电流的方向
C.电路中有电源就一定有电流
D.绝缘体不容易导电的原因是因为绝缘体内缺少自由电子
试题2:
关于电流形成的原因,下列说法正确的是(
)
A.正电荷定向移动,才能形成电流???
??
B.负电荷定向移动,才能形成电流
C.正、负电荷定向移动,都能形成电流???
D.以上说法都不正确
试题3:
如图所示,是同学们在实验课上连接的一些电路,闭合开关后,出现电源短路的是(????
)
试题4:
下列四个电路图中与右边实物图相对应的是(????
)
A.???????
B???????
C?
??
D??????????
试题5:

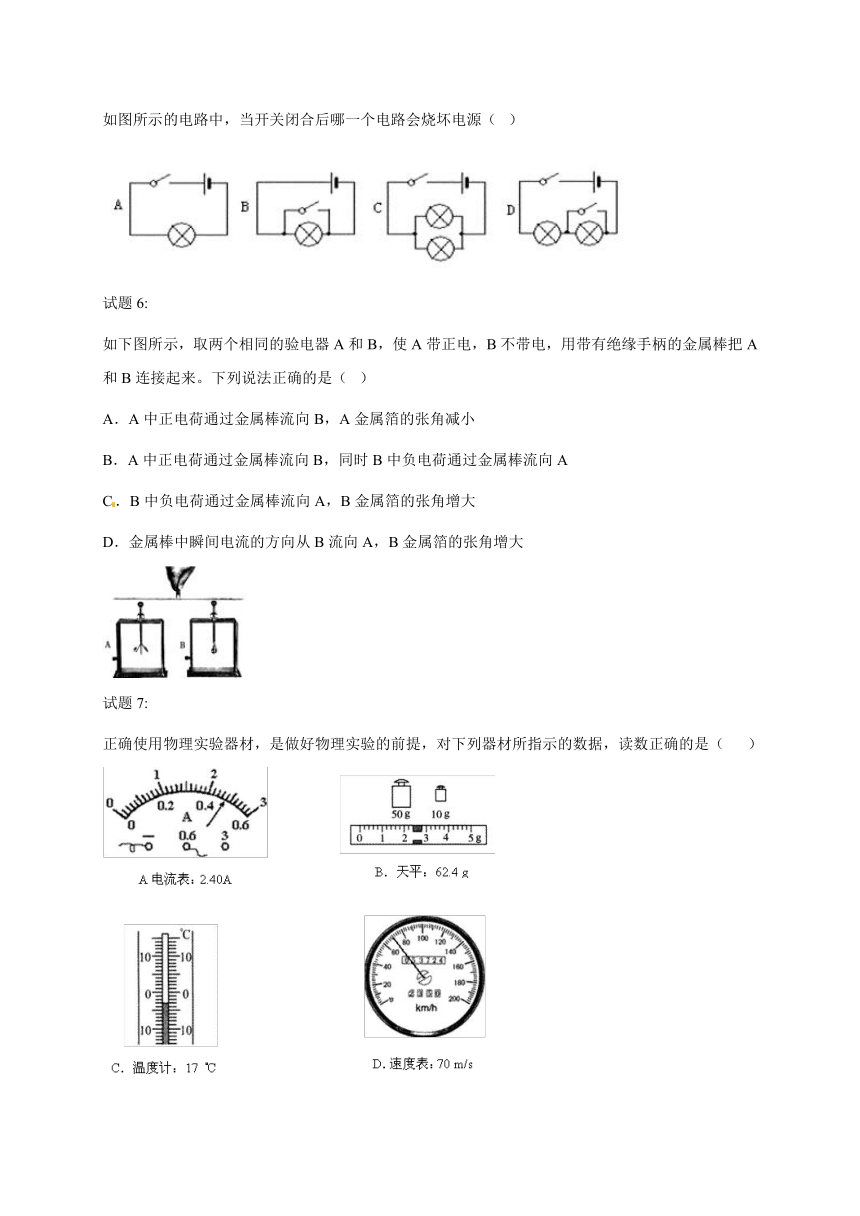

如图所示的电路中,当开关闭合后哪一个电路会烧坏电源(???)
试题6:
如下图所示,取两个相同的验电器A和B,使A带正电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是(???)
A.A中正电荷通过金属棒流向B,A金属箔的张角减小
B.A中正电荷通过金属棒流向B,同时B中负电荷通过金属棒流向A
C.B中负电荷通过金属棒流向A,B金属箔的张角增大
D.金属棒中瞬间电流的方向从B流向A,B金属箔的张角增大
试题7:
正确使用物理实验器材,是做好物理实验的前提,对下列器材所指示的数据,读数正确的是(
????)

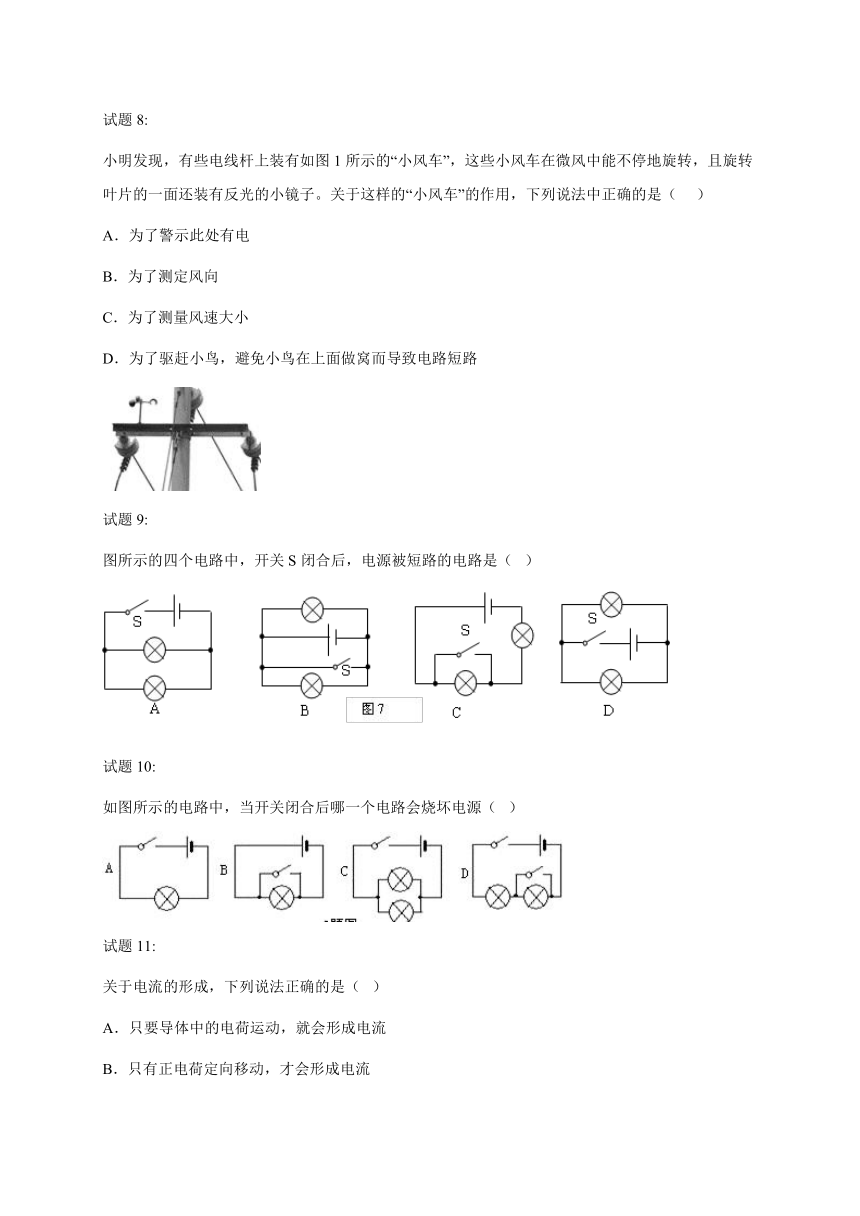

试题8:
小明发现,有些电线杆上装有如图1所示的“小风车”,这些小风车在微风中能不停地旋转,且旋转叶片的一面还装有反光的小镜子。关于这样的“小风车”的作用,下列说法中正确的是(???
)
A.为了警示此处有电
B.为了测定风向
C.为了测量风速大小
D.为了驱赶小鸟,避免小鸟在上面做窝而导致电路短路
试题9:
图所示的四个电路中,开关S闭合后,电源被短路的电路是(?
)
?
试题10:
如图所示的电路中,当开关闭合后哪一个电路会烧坏电源(?
)
试题11:
关于电流的形成,下列说法正确的是(?
)
A.只要导体中的电荷运动,就会形成电流
B.只有正电荷定向移动,才会形成电流
C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流
D.只有正、负电荷同时定向移动,才会形成电流

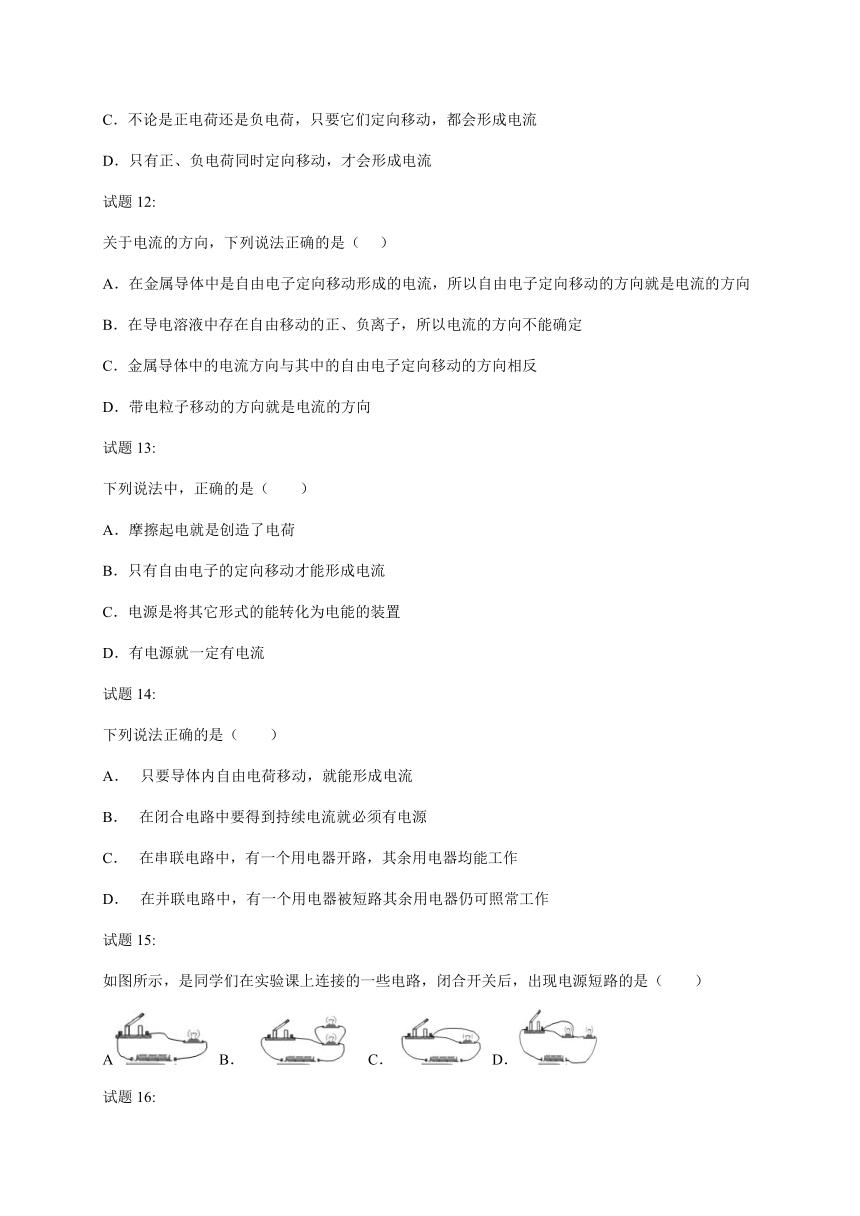

试题12:
关于电流的方向,下列说法正确的是(???
)
A.在金属导体中是自由电子定向移动形成的电流,所以自由电子定向移动的方向就是电流的方向
B.在导电溶液中存在自由移动的正、负离子,所以电流的方向不能确定
C.金属导体中的电流方向与其中的自由电子定向移动的方向相反
D.带电粒子移动的方向就是电流的方向
试题13:
下列说法中,正确的是( )
A.摩擦起电就是创造了电荷
B.只有自由电子的定向移动才能形成电流
C.电源是将其它形式的能转化为电能的装置
D.有电源就一定有电流
试题14:
下列说法正确的是( )
A.?
只要导体内自由电荷移动,就能形成电流
B.?
在闭合电路中要得到持续电流就必须有电源
C.?
在串联电路中,有一个用电器开路,其余用电器均能工作
D.?
在并联电路中,有一个用电器被短路其余用电器仍可照常工作
试题15:
如图所示,是同学们在实验课上连接的一些电路,闭合开关后,出现电源短路的是( )
A?
B.??
??????C.
?
D.
试题16:
下列说法中正确的是( )
A.?
只要电路中有电源存在,电路中就一定有电流
B.?
电路中负电荷发生定向移动时,电路中一定有电流
C.?
金属导体中自由电子定向移动的方向一定与电流方向相同
D.?
导体的物质有电子,绝缘体的物质没有电子

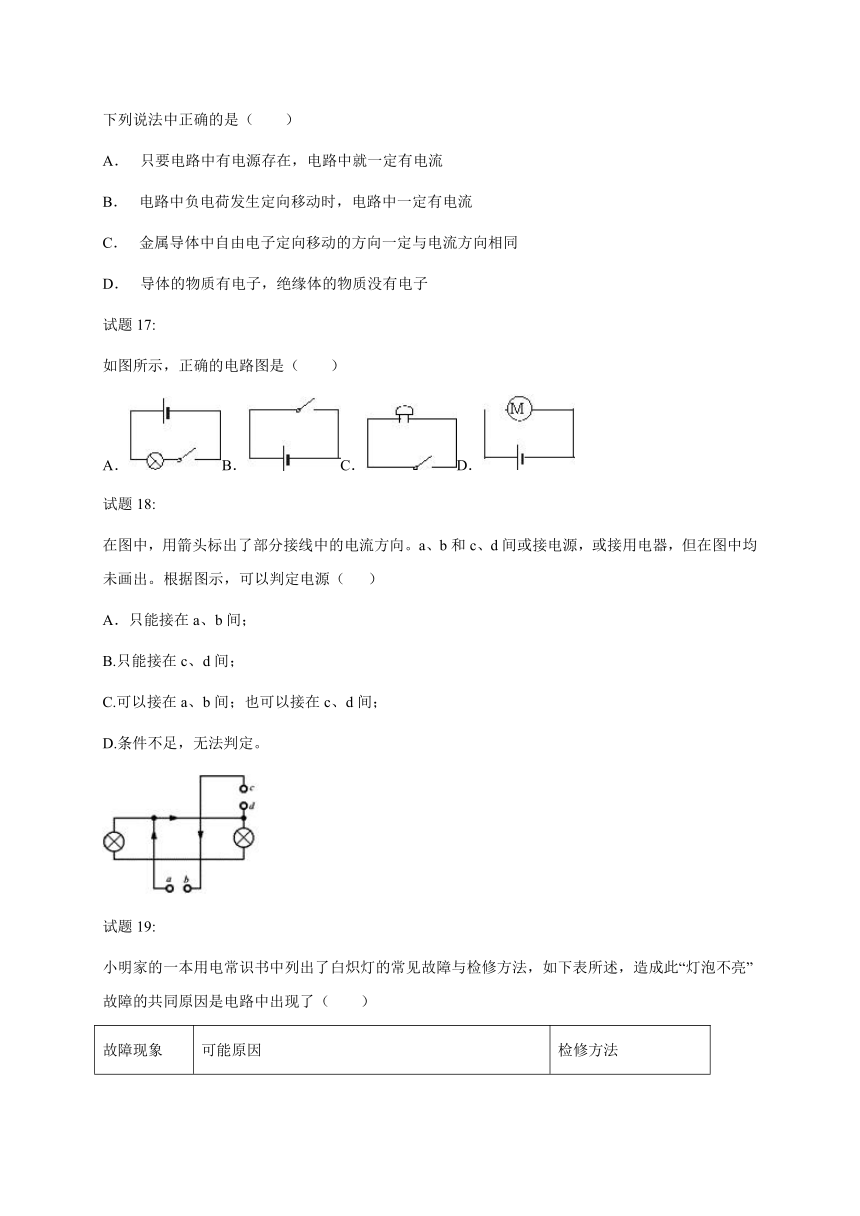

试题17:
如图所示,正确的电路图是( )
A.B.C.D.
试题18:
在图中,用箭头标出了部分接线中的电流方向。a、b和c、d间或接电源,或接用电器,但在图中均未画出。根据图示,可以判定电源(????
)
A.只能接在a、b间;
B.只能接在c、d间;
C.可以接在a、b间;也可以接在c、d间;
D.条件不足,无法判定。
试题19:
小明家的一本用电常识书中列出了白炽灯的常见故障与检修方法,如下表所述,造成此“灯泡不亮”故障的共同原因是电路中出现了( )
故障现象
可能原因
检修方法
灯泡不亮
1.灯泡的灯丝断了。
换新灯泡。
2.灯头内的电线断了。
换新线,并接好。
3.灯头、开关等处的接线松动,接触不良。
检查加固。
短路?????
B.通路????????????
C.断路?????
D.支路
试题20:
如图所示,开关S闭合时,可能发生的现象是( )
A.
电池被烧杯
B.
L1被烧坏
C.
L2被烧杯
D.
L1发光、L2不发光
试题21:
2019年12月31日7时10分,随着G1587次列车(如图)缓缓驶出站台,鲁南高铁真正融入全国高铁网。
(1)站台上标有黄色安全线,与列车高速驶过时车体附近气体面流速大,压强 ??
(选填“大”或“小”)有关。
(2)乘坐该趟列车的小明进入温暖的车厢时,眼镜片上立即蒙上了一层“水雾”,这是水蒸气 ??
(填物态变化名称)的结果。
(3)用列车上的插座给充电宝充电时,充电宝属于 ??
(选填“电源”或“用电器”)。
试题22:
如图1所示电路,当开关S1、S2闭合后,A2与R2是 ??
(选填“串”或“并”)联的,电流表A1测量的是通过 ??
(选填“干路”“R1”或“R2”)的电流,电流表的指针偏转如图2所示,电流表的示数为 ??
A。
试题23:
如图所示,是发光二极管的示意图.当电流从较长的接线脚流入时,发光二极管中有电流通过,使其发光;如果电流从较短接线脚流入,电路处于 (选填“短路”或“开路”)状态,这说明发光二极管具有 导电性.
试题24:
贺子健同学将铜片、锌片插入柠檬,制成柠檬电池.如图所示,闭合开关S,发光二极管发光,此装置的能量转化过程是??????
转化为电能,电能再转化为光能.由图1可知铜片是柠檬电池的??????
极.
试题25:
一节干电池的电压为__________伏.家庭电路中,电冰箱与电视机是__________的(选填“串联”或“并联”),家中电灯工作时将
能转化为光能.
试题26:
电路就是用导线把电源、 、开关等元件连接起来组成的电流的路径,蓄电池作为电源使用时将 能转化为电能.
试题27:
把两种不同材料的导线如铁线和铜线组成如图所示的闭合回路,当AB两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶。实验表明:热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关;跟接点A和B间的温度差的大小有关,温度差越大,回路电流越大。请回答下列问题:
(1)如图所示,①其它条件不变,只将A处杯中的冰水混合物换为沸水,电路电流______。②其它条件不变,移去酒精灯,将B放入另一杯冰水混合物中,稳定后,电路电流______(各空格均选填“变大”、“变小、”、“不变”、“变为零”)
(2)这样的热电偶实际上是一个电源,它的电能是由______能转化而来。
(3)热电偶电路可以把温度信号换成______信号,利用这种性质可以把热电偶做成______(写出一种应用)。
试题28:
请画出楼梯路灯控制电路的电路图,用文字简要说明一下该楼梯路灯的工作原理。
试题29:
关于楼道灯自动开关的研究。
背景材料:居民楼的楼道里,夜间只是偶尔有人经过,电灯也会总是亮着很浪费电,而且也很容易烧坏,但是如果有人夜晚出来,没有灯又极不方便。现在有一种自动控制的楼道灯,当有人走动发出声响时电路接通,灯亮:白天,无论发出多大的声音,电灯也会“无动于衷”。
(1)请猜想:①楼道灯的自动开关可能有几个开关组成;②这些开关由谁来自动控制。
(2)请在图中画出电路图,简要说明白天和晚上各开关的通断情况。
?
答案
试题1答案:AB
试题2答案:
C
试题3答案:
C
解:
A、当闭合开关后,灯泡可以发光,不符合题意;
B、电键闭合后,两盏灯泡可以发光,不符合题意;
C、当闭合开关后,电源被短路,符合题意;
D、当闭合开关后,一个灯泡被短路,另外一只灯泡可以发光,不符合题意;
故选C.
试题4答案:
C
试题5答案:
B
试题6答案:
C
试题7答案:
B
试题8答案:
D
解析:
“小风车”的作用,是为了驱赶小鸟,避免小鸟在上面做窝而导致电路短路,选项D正确。???
试题9答案:
B
试题10答案:B
试题11答案:C?
详解:导体中的电荷定向移动形成电流。电荷运动包括定向移动和无规则运动,电荷做无规则运动,则不会形成电流,所以A错误;定向移动形成电流的电荷既可以是正电荷,也可以是负电荷,所以B错误;导体中的正、负电荷同时定向移动可以形成电流,正、负电荷单独定向移动也可以形成电流,所以D错误。本题正确答案为C。
试题12答案:
C
试题13答案:
C
试题14答案:
B
解:
A、电荷的定向移动才会形成电流,故A错误;
B、在闭合电路中要得到持续电流就必须有电源,故B正确;
C、在串联电路中,有一个用电器开路,其余用电器均不能工作,故C错误;
D、在并联电路中,有一个用电器被短路其余用电器都不能照常工作,故D错误.
故选B.
试题15答案:C
解答:
A、当闭合开关后,灯泡可以发光,不符合题意;
B、电键闭合后,两盏灯泡可以发光,不符合题意;
C、当闭合开关后,电源被短路,符合题意;
D、当闭合开关后,一个灯泡被短路,另外一只灯泡可以发光,不符合题意;
故选C.
试题16答案:B
解:
A、只要电路中有电源存在,电路中就不一定有电流,因为电路还必须是通路,故A错误;
B、电荷的定向移动形成电流,所以电路中负电荷发生定向移动时,电路中一定有电流,故B正确;
C、金属导体中自由电子定向移动的方向与电流方向相反,故C错误;
D、物质是由分子组成的,分子是由原子组成的,原子是由原子核和核外电子组成的,故无论导体和绝缘体中都有电子;故D错误;
故选B.
试题17答案:
解答:???
A、有电源,且电灯和开关串联,连接正确,故A正确.
B、开关闭合会直接将电源的两极连通,发生电源短路,故B不正确;
C、电路无电源,用电器不能工作,故C不正确.
D、电路没有接通,属于断路,故D不正确.
故选A.
试题18答案:
B?
试题19答案:
C
试题20答案:A
解:开关断开时,电路为并联电路;当开关闭合时,会形成电源短路,即两灯泡均不发光,并且完好无损,但电池会被烧坏.
故选A.
试题21答案:(1)小;(2)液化;(3)用电器。
【解答】
(1)当高速列车通过时车体附近气体流速大,造成人和列车之间的空气流速大,压强小,人外侧的压强大,容易把人压向列车,容易出现交通事故,所以等候列车时站在安全线以内;
(2)冬天室内的温度很高,使周围空气中的水蒸气温度升高,当遇到温度较低的玻璃镜片时,热的水蒸气发生液化现象变成小水珠附着在镜片上,所以镜片上出现雾气;
(3)因为给充电宝充电时,充电宝会消耗电能,所以它相当于一个用电器。
试题22答案:
解:
由电路图可知,两电阻并联,电流表A1测干路的电流,A2与R2串联,即A2测量R2的电流;
由图可知:电流表的量程为0~0.6A,分度值为0.02A,示数为0.28A。
故答案为:串;干路;0.28。
试题23答案:
解:在电路中,电流只能从二极管的正极流入,负极流出.如图当电流从较长的接线脚流入时,发光二极管中有电流通过,使其发光;如果电流从较短接线脚流入,二极管将不发光,处于断路状态.说明二极管的单向导电性.
故答案为:开路;单向.
试题24答案:
化学能???
正???
试题25答案:
①一节干电池的电压是1.5V.
②因为家庭电路中各用电器之间既可以单独工作又互不影响,因此家庭电路中的电冰箱与电视机之间的连接方式为并联.
③电灯通过电流做功把电能转化为光能.
故答案为:1.5;并联;电.
试题26答案:
?解:电路是指用导线把电源、用电器、开关连接起来组成的电流的路径;
蓄电池作为电源使用时将化学能转化为电能.
故答案为:用电器;化学.
试题27答案:
(1).
变小???
(2).
变为零???
(3).
内???
(4).
电???
(5).
温度计
【解析】(1)①根据题意知道A和B间的温度差差越大,回路电流越大,当只将A
处杯中的冰水混合物换为沸水时,由于AB两处的温度差减小,电路电流变小;②其他条件不变,若移去酒精灯,将B放入另一杯冰水混合物中,则由于AB间温度差变为零,而使电流变为零;
(2)根据题意知道,要想产生电流,两接点间必须存在温度差,所以,说明热电偶是将内能转化为电能的装置;
(3)由热电偶电路中电流的特点及产生条件知道,两接点间温度差的大小直接决定了电流的大小,即热电偶电路可以把温度信号转换成电信号;所以,可将电流表改装成温度计,控制两接点中的一个点的温度不变,将另一个点的温度作为被测温度,通过电流表示数反映出其温度值的大小。
点睛:本题是一道信息题,考查的是对新知识的应用和理解,解题的关键是从题目中给出新的信息总结关键的规律,即产生电流的条件及影响电流大小的因素。
试题28答案:
如图所示。
或:
或:
工作原理:图1电路处于工作状态,灯泡发光;此时将开关S
1
或S
2
转换到另一个方向,电路均会断开,灯泡熄灭,如图2所示;此时若再将开关S
2
或S
1
转换到另一个方向,电路又重新形成通路,灯泡发光,如图3所示。
解析:该电路设计完成了楼梯的上、下两头都能控制灯泡亮灭的需要。当上楼梯时,能用下面的开关S
1
开灯,人上了楼梯以后,能用上面的开关S
2
关灯;当下楼梯时,能用S
2
开灯,用S
1
关灯。
试题29答案:
?(1)2???
光、声
(2)白天:光控开关始终断开,声控开关无声音时断开,有声音时自动闭合;
晚上:光控开关始终闭合,声控开关无声音时断开,有声音时自动闭合.
