15.5串、并联电路的电流规律
姓名:_____________
年级:____________
学号:______________

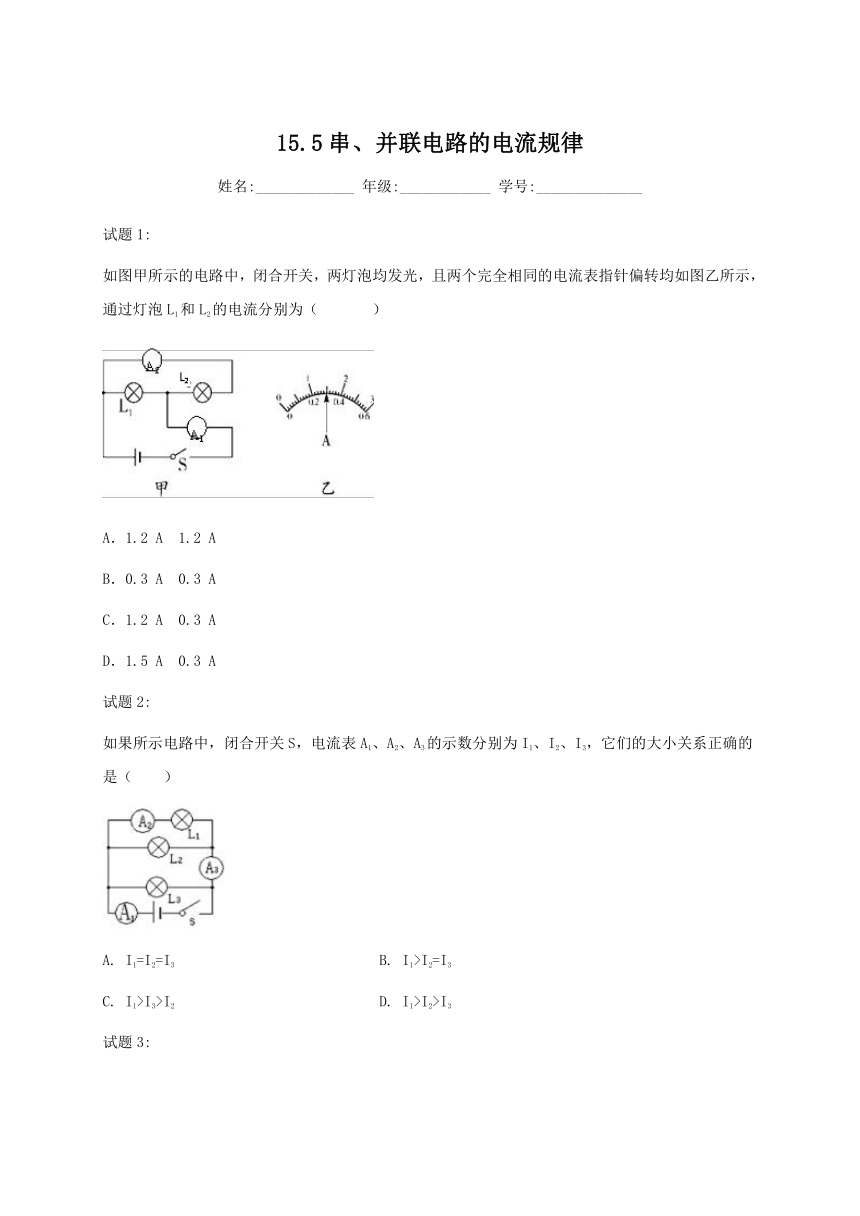

试题1:
如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（???
）
A．1.2
A　1.2
A
B．0.3
A　0.3
A
C．1.2
A　0.3
A
D．1.5
A　0.3
A
试题2:
如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
I1=I2=I3?????????????
B.
I1>I2=I3?????????????
C.
I1>I3>I2?????????????
D.
I1>I2>I3
试题3:

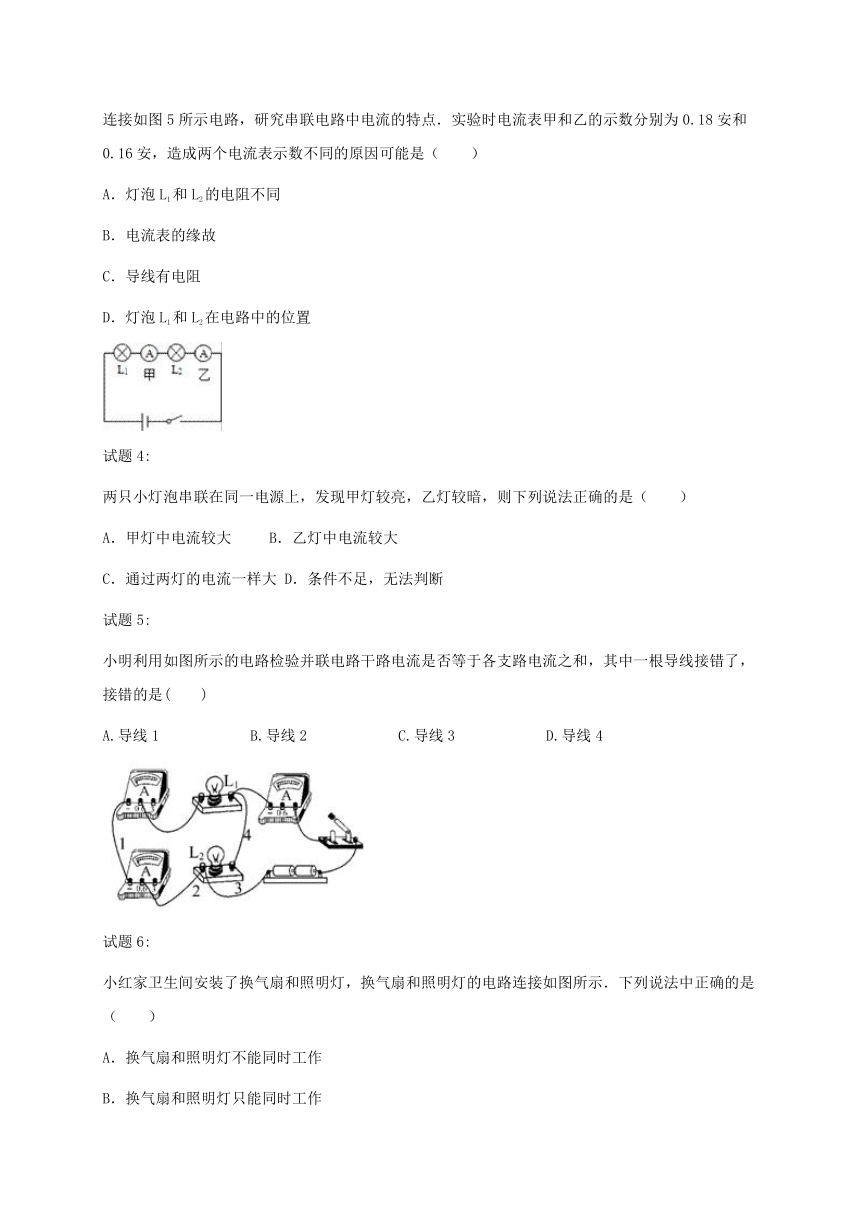

连接如图5所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（　　）
A．灯泡L1和L2的电阻不同
B．电流表的缘故
C．导线有电阻
D．灯泡L1和L2在电路中的位置
试题4:
两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（　　）
A．甲灯中电流较大??
B．乙灯中电流较大
C．通过两灯的电流一样大
D．条件不足，无法判断
试题5:
小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中一根导线接错了，接错的是(　　)
A.导线1　　
???
B.导线2　　
???
C.导线3　　
???
D.导线4
试题6:

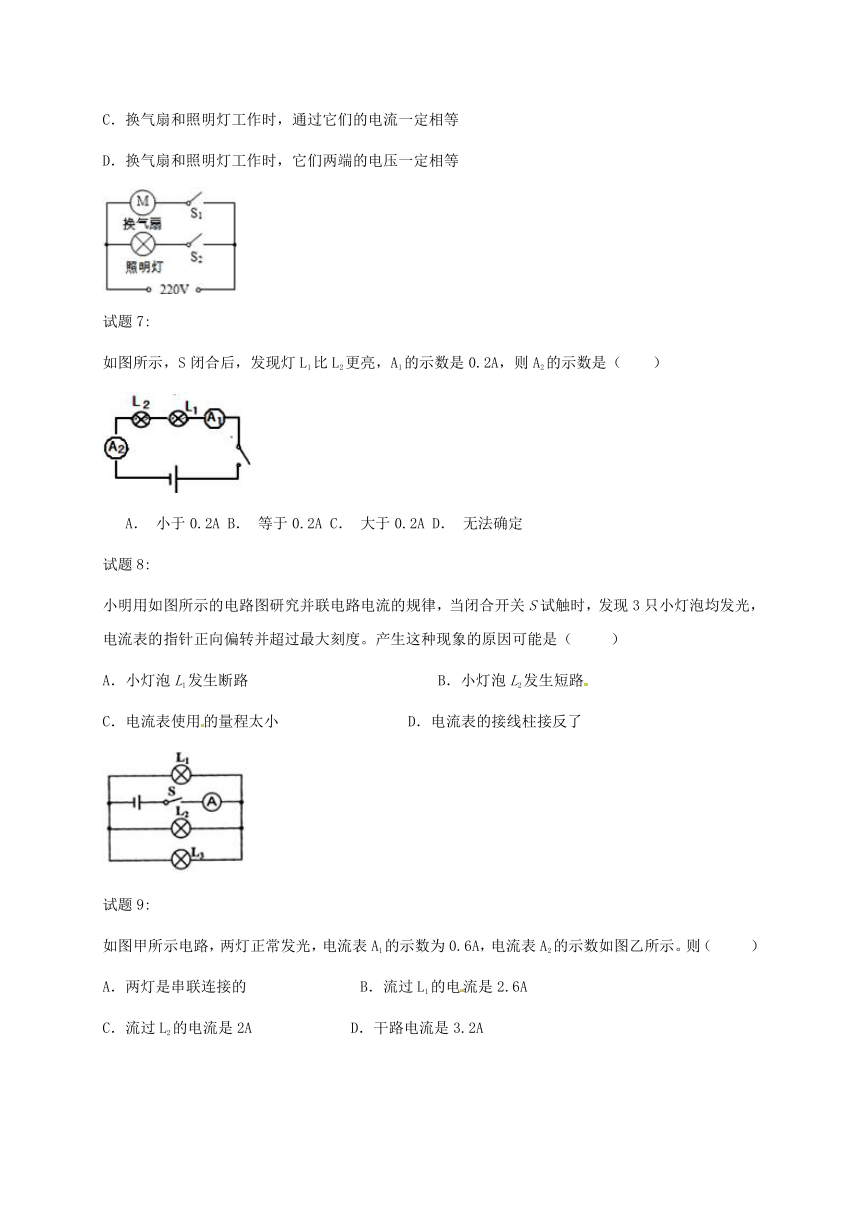

小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示．下列说法中正确的是（　　）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
试题7:
如图所示，S闭合后，发现灯L1比L2更亮，A1的示数是0.2A，则A2的示数是（　　）
　
A．
小于0.2A
B．
等于0.2A
C．
大于0.2A
D．
无法确定
试题8:
小明用如图所示的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光，电流表的指针正向偏转并超过最大刻度。产生这种现象的原因可能是（??
）
A．小灯泡L1发生断路????????????
B．小灯泡L2发生短路???
C．电流表使用的量程太小??????
??D．电流表的接线柱接反了
试题9:

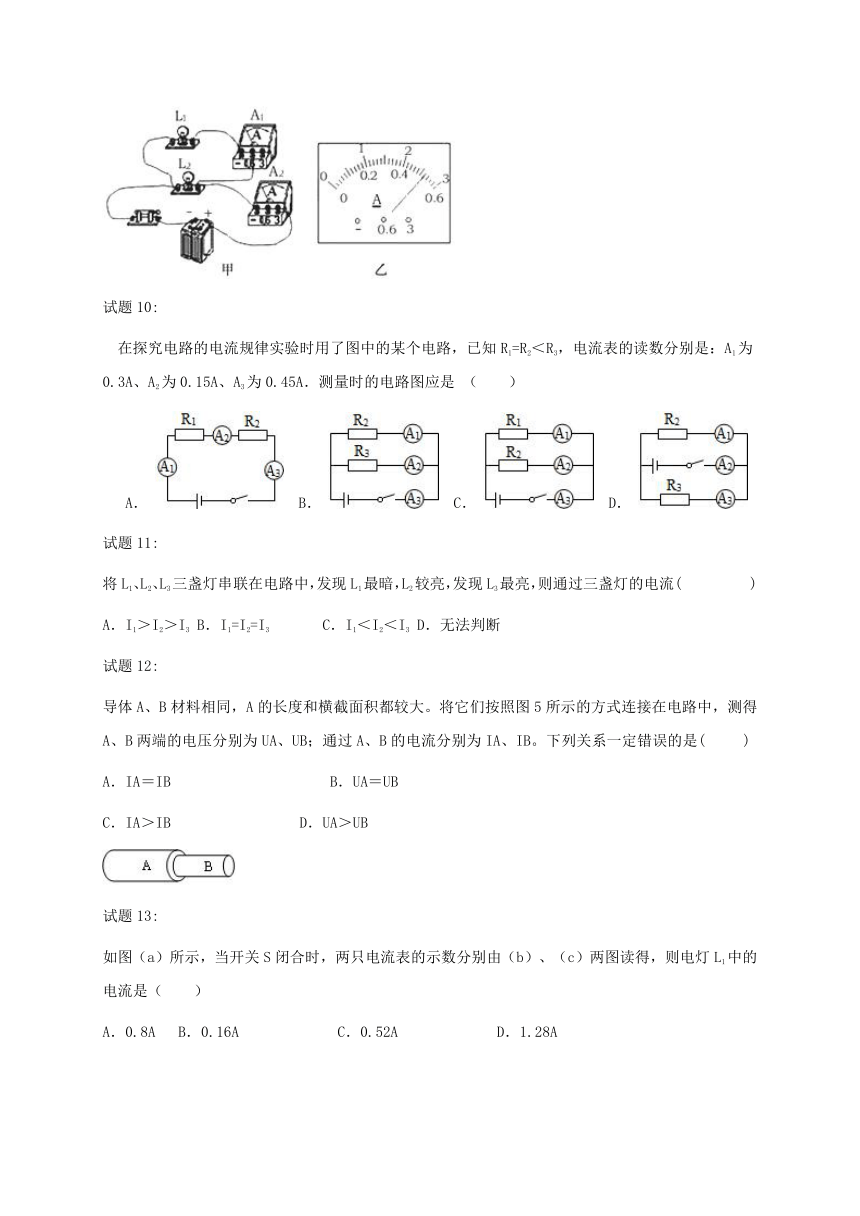

如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（??
）
A．两灯是串联连接的
???
???
B．流过L1的电流是2.6A
C．流过L2的电流是2A
??
???
D．干路电流是3.2A
试题10:
?在探究电路的电流规律实验时用了图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是
（　　）
　
A．
?B．
?C．
?D．
试题11:
将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流(????
)
A．I1＞I2＞I3
B．I1=I2=I3???
C．I1＜I2＜I3
D．无法判断
试题12:
导体A、B材料相同，A的长度和横截面积都较大。将它们按照图5所示的方式连接在电路中，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB。下列关系一定错误的是(??
)
IA＝IB??
????????B．UA＝UB???????
C．IA＞IB??
??????D．UA＞UB
试题13:

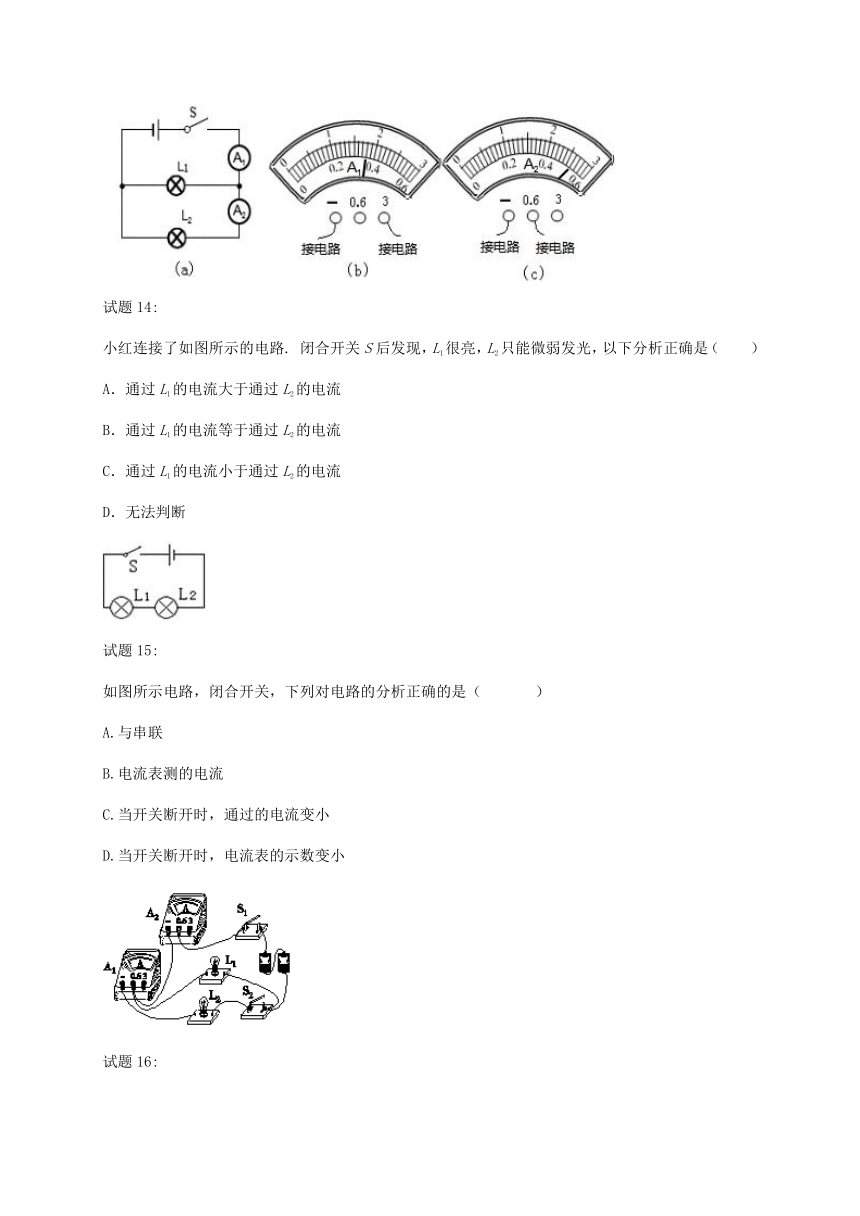

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（　　）
A．0.8A?
B．0.16A??????
C．0.52A??????
D．1.28A
　
试题14:
小红连接了如图所示的电路.
闭合开关S后发现，L1很亮，L2只能微弱发光，以下分析正确是（　　）
A．通过L1的电流大于通过L2的电流?
B．通过L1的电流等于通过L2的电流
C．通过L1的电流小于通过L2的电流?
D．无法判断
试题15:
如图所示电路，闭合开关，下列对电路的分析正确的是（???
）
A.与串联
B.电流表测的电流
C.当开关断开时，通过的电流变小
D.当开关断开时，电流表的示数变小
试题16:
如图甲所示电路,当开关S1、S2闭合后,电流表A2与R2是　　　　(选填“串”或“并”)联的,电流表A1测量的是通过　??????
(选填“干路”“R1”或“R2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为　　　　A。?
试题17:
一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为　　　　　　A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡　　　　　　（选填“能”或“不能”）发光．
试题18:
元旦节五颜六色的小彩灯给三峡广场增添了热闹的气氛．一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了一串小彩灯，按下列步骤进行实验探究：（1）把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光．取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光．根据上述实验现象可知每盏小彩灯间是以
方式连接的．（2）当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为
A．
试题19:
如图所示，通过灯L1、L2、L3的电流分别为0.1A、0.2A、0.3A，则电流表A1
的示数为
A，A2的示数为
A．
试题20:
?某同学家中有一台电冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是　　　　　　连接，正常工作时的电流分别是1.7A，200mA、1.3A、1.18A和450mA．如果干路中的电流不允许超过5A，那么这些用电器　　　　　　（填“能”或“不能”）同时工作．
试题21:
?如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过　　　　　　
（选填“电源…”、“L1”或“L2”）的电流，b电流表的读数应为　　　　　　安．
试题22:
有一种叫“满天星”的彩灯，一组有100只相同的小灯泡串联，将它们接在220V的电路中，电源插头处的电流为0.2A，通过第55只灯泡的电流为　　　　　　．
答案
试题1答案:C
试题2答案:
C
【解析】
由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A3测通过L1和L2的电流，A2测通过L1的电流；所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小。
故选C。
试题3答案:
B
试题4答案:C
试题5答案:
C。
要探究并联电路的电流关系，所以两灯泡应并联，三个电流表分别测量干路电流和各支路电流，故应该改动导线3，将其改为电源负极与左下电流表负接线柱相连。
试题6答案:
D
解：
AB、两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；
C、由于两电器功率不同，则电流不一定相同；故C错误；
D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．
故选D．
试题7答案:
B
解：
由电路图可知，两灯泡串联，两电流表均测电路中的电流，
∵串联电路中各处的电流相等，
∴电流表A1、A2的示数相等，均为0.2A．
故选B．
试题8答案:
C
【解析】
由于三只小灯泡均发光，所以不会出现短路的情况，故AB错；如果电流表接线柱接反，电流表指针将反转，与题意不符，故D错；超过最大刻度是由于量程选的太小了，总电流超过了量程，故C正确；应选C。
试题9答案:
C
【解析】
（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误．（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B错误；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，由于并联电路电流规律：I=I1+I2，故通过灯L2的电流I2=I-I1=2.6A-0.6A=2A，故C正确D错误。
试题10答案:B
试题11答案:
B
试题12答案:
C
试题13答案:
D
解：电流表A1测量的是干路电流，电流表A2测量的L2是电流，干路电流大于支路电流．
所以电流表A1选的是0﹣3A的量程，分度值是0.1A，读数是1.8A；
电流表A2选的是0﹣0.6A的量程，分度值是0.02A，读数是O.52A，
I2=0.52A，I1=I﹣I2=1.8A﹣0.52A=1.28A．故选D．
试题14答案:
B
试题15答案:
D?
解析：由题图可知，电流从电源的正极出发，经过开关、电流表，在电流表的“0.6
A”接线柱处分成两条支路，一条支路是，另一条支路是电流表、、，可见与并联，故A选项错误；电流表的电流，故B选项错误；并联电路中各支路互不影响，当开关的电流不变，故C选项错误；电流表测量干路电流，根据并联电路的电流规律可知，当开关断开时，通过的电流为0，干路电流变小，电流表的示数变小，故D选项正确。
试题16答案:串　干路　0.28
解析：由图可知,R2和电流表A2是顺次连接的,是串联的;电流表A1串联在干路上,故测的是干路电流;由图可知电流表使用的是0~0.6
A量程,分度值为0.02
A,所以示数为0.28
A。
试题17答案:
解：节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流均为200mA，即都为0.2A；
由于串联用电器是可以相互影响的，所以如果其中一个小灯泡的灯丝断了，则其他的小灯泡不能发光．
故答案为：0.2；不能．
试题18答案:
解：（1）因取下一盏灯泡后其它灯泡均不发光，故这些灯泡之间是相互影响的，所以它们之间是串联在一起的；
（2）串联电路中各处的电流处处都是相等的，已知电源插头处的电流为220mA，经过第10盏小灯的电流就是为220mA，合0.22A．
故答案为：（1）串联；（2）0.22．
试题19答案:
解：由电路图可知，灯泡L1、L2、L3并联，电流表A1测通过L2和L3的电流之和，电流表A2测通过L1和L2的电流之和，
∵并联电路中干路电流等于各支路电流之和，
∴IA1=I2+I3=0.2A+0.3A=0.5A，
IA2=I1+I2=0.1A+0.2A=0.3A．
故答案为：0.5；0.3．
试题20答案:
?解：（1）电冰箱、彩色电视机、洗衣机、照明灯应该能够互不影响、独立工作，它们应该并联连接．
（2）在并联电路中，干路电流等于各支路电流之和，
则干路电流I=1.7A+0.2A+1.3A+1.18A+0.45A=4.83A＜5A，
则这些用电器能够同时工作．
故答案为：并联；能．
试题21答案:
?解：由电路图可知此电流为并联电路，电流表a串联在L1的支路中，测量L1的电流；电流表b串联在干路中，测量干路电流，因并联电路的干路电流要大于支路电流，所以推知电流表b的使用量程应是0﹣﹣3A，分度值是0.1A，读数为1A+0.2A=1.2A；
故答案为：L1；1.2A．
试题22答案:
解：100只相同的小灯泡串联，则通过每盏小灯泡的电流都相等，电源插头处的电流为0.2A，通过第55只灯泡的电流也为0.2A；
故答案为：0.2A．
