导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想
想看，为什么不用铁来做导线呢？
思考

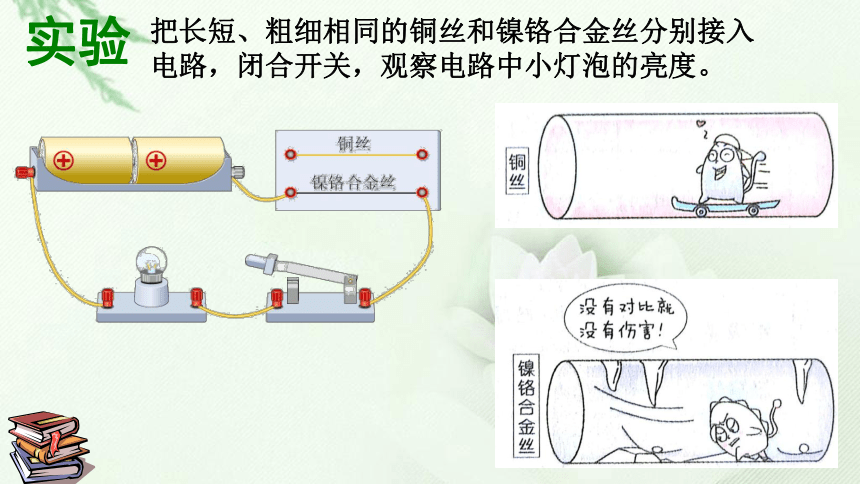

把长短、粗细相同的铜丝和镍铬合金丝分别接入
电路，闭合开关，观察电路中小灯泡的亮度。
实验
欧姆，简称欧，用字母
Ω
表示。
比欧姆大的单位有千欧(kΩ)、兆欧(MΩ)等。
单位:

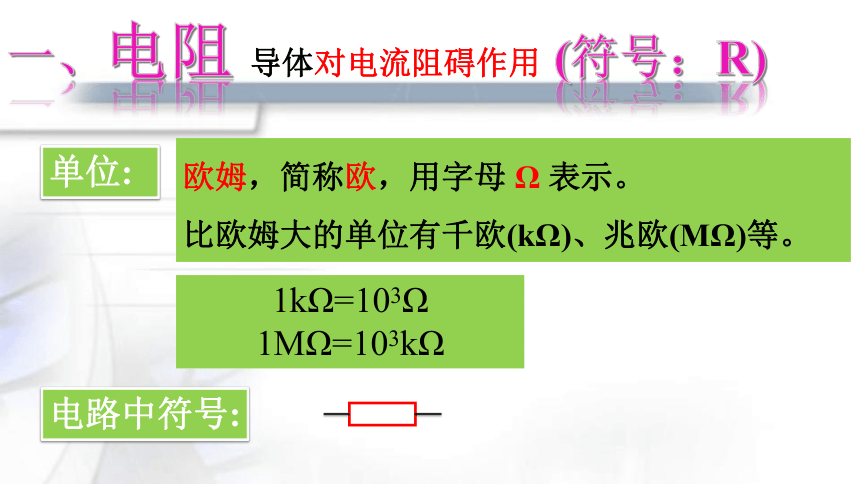

一、电阻
导体对电流阻碍作用
(符号：R)
1kΩ=103Ω
1MΩ=103kΩ
电路中符号:
2.人的皮肤干燥时，双手之间的电阻约为几千欧至几万欧，
10
kΩ＝_________________Ω；我们平常所说的绝缘体，其电阻
一般应在1
MΩ以上，1
MΩ＝________Ω。
1.下列四位科学家中，以其名字命名电阻单位的是（
）
A.
法拉第
B.焦耳
C.安培
D.欧姆
D
10000
106
练习

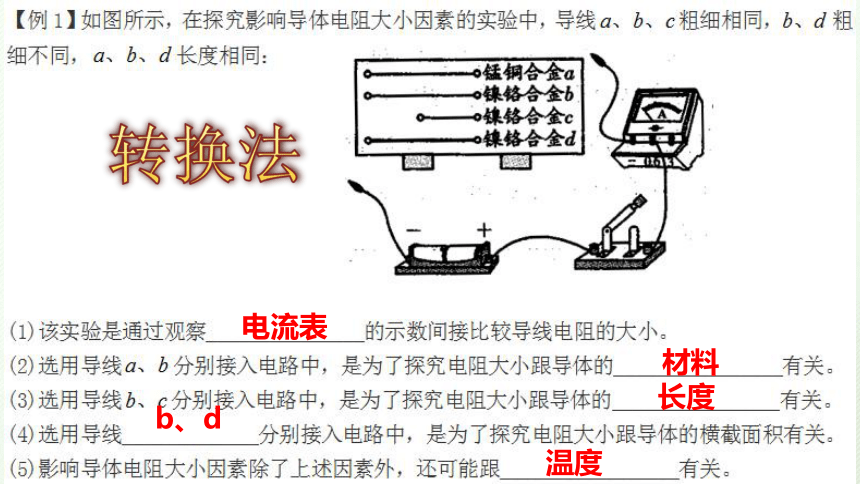

二、实验探究：导体的电阻和那些因素有关
1.提出问题：
导体的电阻和那些因素有关？
实验小结
影响电阻大小的因素：
导体材料
导体长度
导体的横截面积
电流表
材料
长度
b、d
温度
转换法

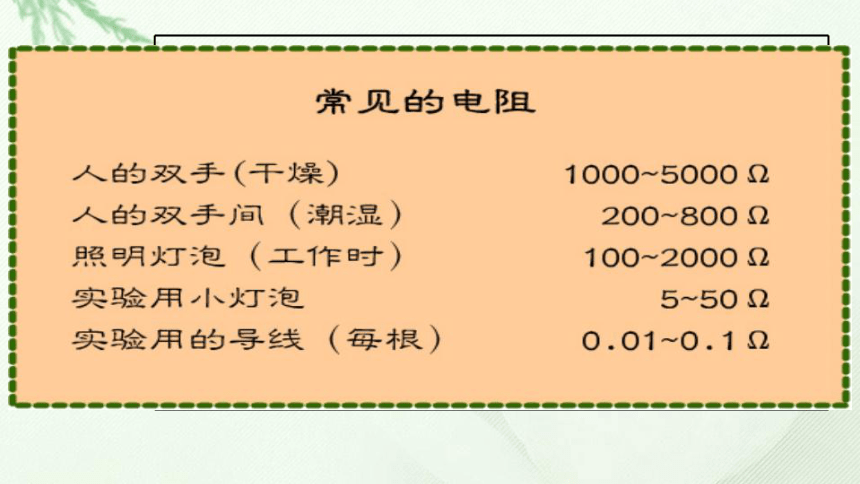

常见用电器工作时的电阻值
常见用电器
电阻R/
Ω
白炽灯（15W）
3227
白炽灯（60W）
807
电熨斗（600W）
80.7
电烤箱（900W）
54
电炉（1000W）
48.4
电阻的分类
定值电阻
在很多电器中，经常像上图用改变导体电阻的方法来调整电路中的电流，这就需要一种易于改变电阻的器件叫变阻器
三、变阻器
实验室用到的变阻器
滑动变阻器
电阻箱
1.元件符号：
　结构示意图：
（一）滑动变阻器
2.工作原理：
改变自身接入电路中电阻丝的长度来改变电路的电阻
（2）两个接线柱采用“一上一下”的接法。
滑片P远离下方接线柱，电阻变大；
使用方法：
（1）滑动变阻器要与被控制电路串联。
（3）为了保护电路，闭合开关前，滑片P置于最大阻值处。
铭牌：
此滑动变阻器的最大阻值是50欧
允许通过的最大电流是1.5A
（二）电阻箱
滑动变阻器改变阻值的本质是改变接入电路的电阻丝的(　　)
A．长度　　
B．横截面积　　
C．材料　　
D．温度
练习巩固
A
一根锰铜线的电阻为R，要使这根连入电路的导线电阻
变小，可采用的方法是(　　)
A．减小导线两端的电压
B．增大导线中的电流
C．将导线对折后连入电路
D．将导线拉长后连入电路
C
如图是滑动变阻器的结构和连入电路的示意图，当滑片
P
向右滑动时，连入电路的电阻变小的是(　　)
D
小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是(　　)
A．②③
B．③④
C．①③
D．①②
A
中考
如图所示，导体A、B的材料相同、长度相等，A比B的横截面积大，则A的电阻________B的电阻；若将它们串联在电路中，则通过A的电流________B的电流。(填“大于”“小于”或“等于”)
小于
等于
课堂小结
1.电阻是导体对对流的一种阻碍作用：
电阻符号是R，电阻的单位是Ω。
2.电阻的影响因素有：
导体的材料、横截面积、长度。此外还与温度有关。
作业布置：
1.完成课后习题
2.完成下节课导学案。
