人教版八年级物理上册第五章《透镜及其应用》第3节《凸透镜的成像规律》课件（32张ppt)

(共32张PPT)
§5.3
凸透镜成像的规律
义务教育教科书
物理
八年级
上册

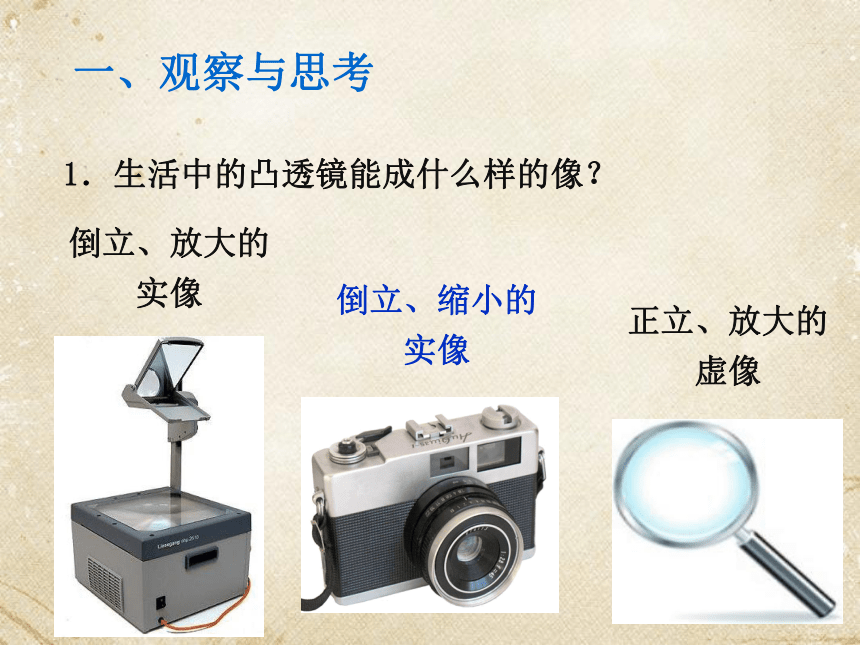

1．生活中的凸透镜能成什么样的像？
倒立、放大的实像
倒立、缩小的实像
正立、放大的虚像
一、观察与思考

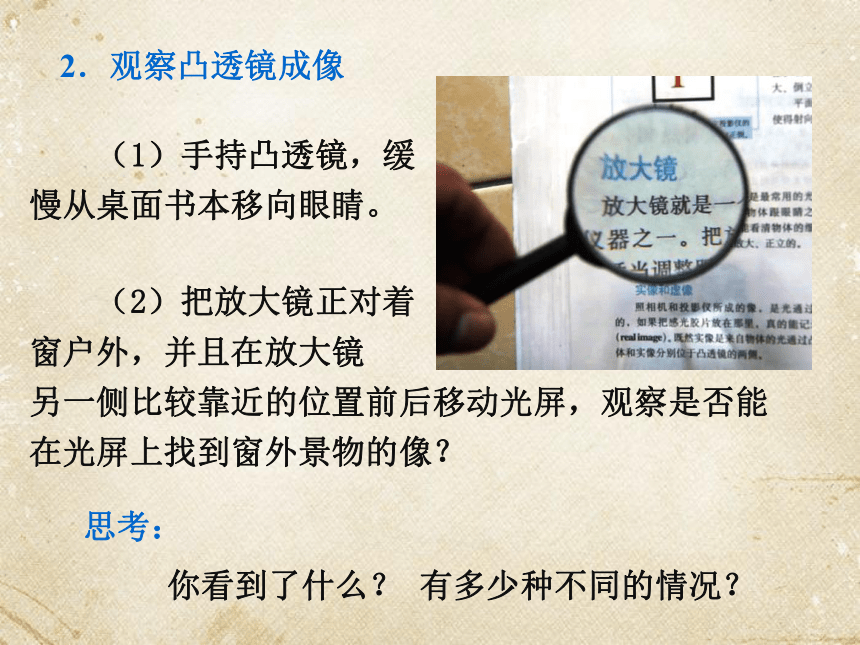

2．观察凸透镜成像
　　
　　（1）手持凸透镜，缓慢从桌面书本移向眼睛。
思考：
　　你看到了什么？
有多少种不同的情况？
　　（2）把放大镜正对着
窗户外，并且在放大镜
另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？

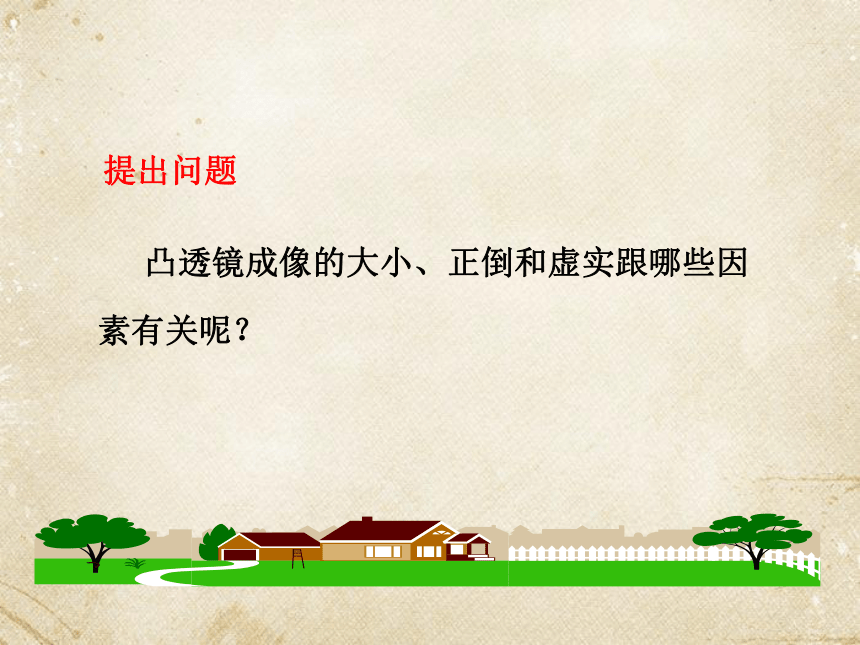

凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？
提出问题

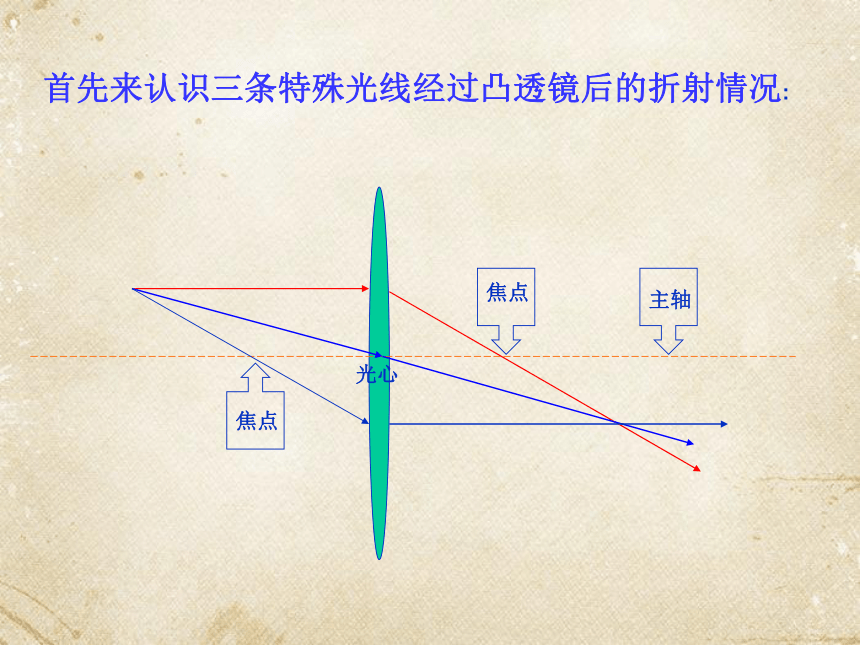

首先来认识三条特殊光线经过凸透镜后的折射情况:
光心
焦点
焦点
主轴

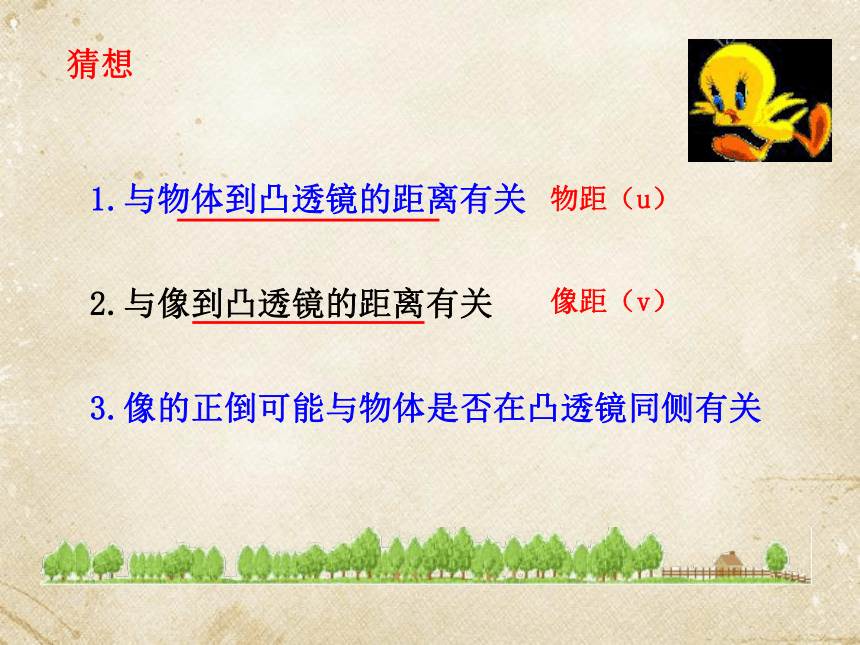

1.与物体到凸透镜的距离有关
2.与像到凸透镜的距离有关
3.像的正倒可能与物体是否在凸透镜同侧有关
物距（u）
像距（v）
猜想

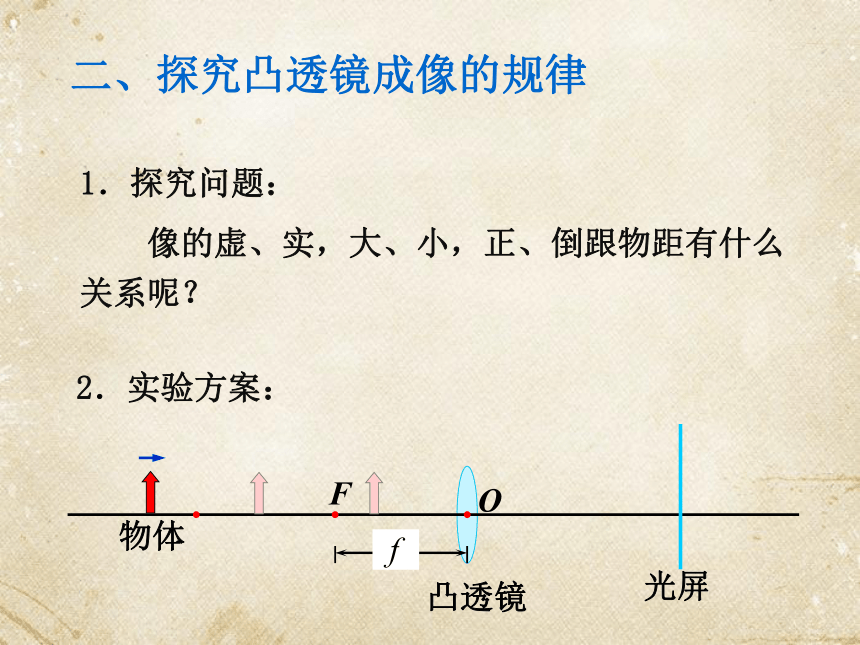

1．探究问题：
二、探究凸透镜成像的规律
f
F
O
凸透镜
2．实验方案：
光屏
物体
　　像的虚、实，大、小，正、倒跟物距有什么关系呢？

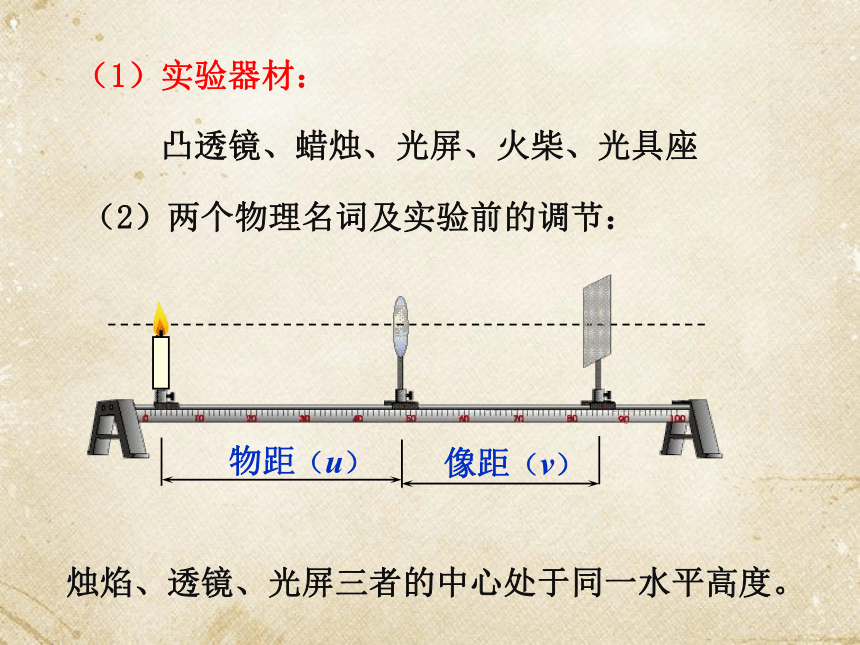

（1）实验器材：
烛焰、透镜、光屏三者的中心处于同一水平高度。　
（2）两个物理名词及实验前的调节：
　　凸透镜、蜡烛、光屏、火柴、光具座
物距（u）
像距（v）

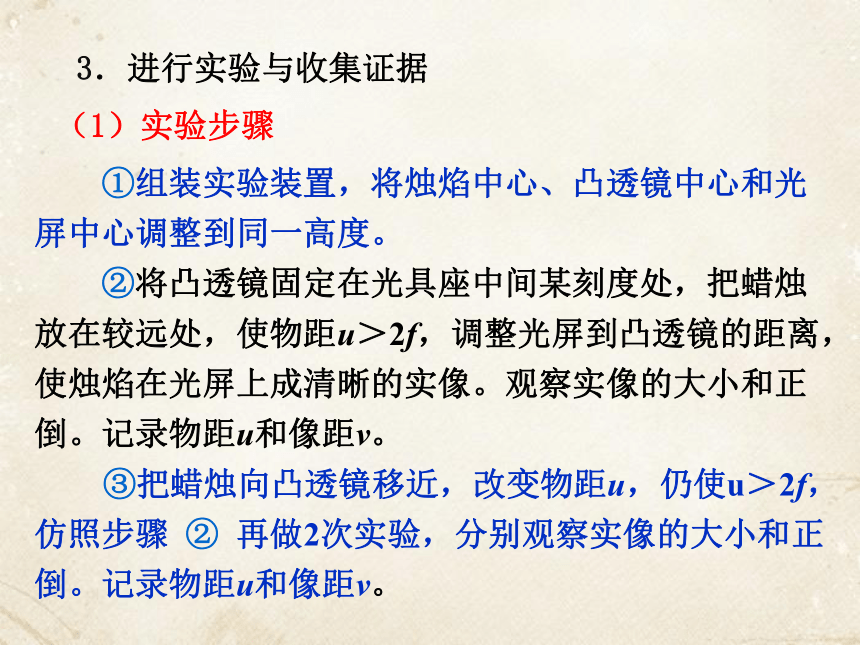

（1）实验步骤
　　①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度。
　　②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，使物距u＞2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。
　　③把蜡烛向凸透镜移近，改变物距u，仍使u＞2f，仿照步骤
②
再做2次实验，分别观察实像的大小和正倒。记录物距u和像距v。
3．进行实验与收集证据
　　

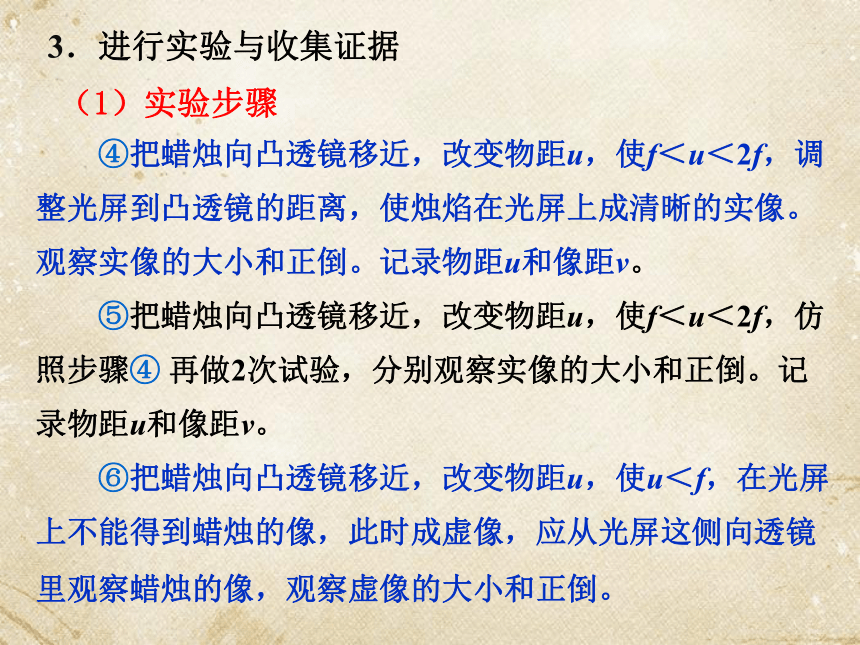

　　④把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。
　　⑤把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，仿照步骤④
再做2次试验，分别观察实像的大小和正倒。记录物距u和像距v。
　　⑥把蜡烛向凸透镜移近，改变物距u，使u＜f，在光屏上不能得到蜡烛的像，此时成虚像，应从光屏这侧向透镜里观察蜡烛的像，观察虚像的大小和正倒。　
（1）实验步骤
3．进行实验与收集证据
　　
凸透镜焦距f＝
cm
物距与焦距的关系
物距u/cm
像的性质
像距v/cm
虚实
大小
正倒
……

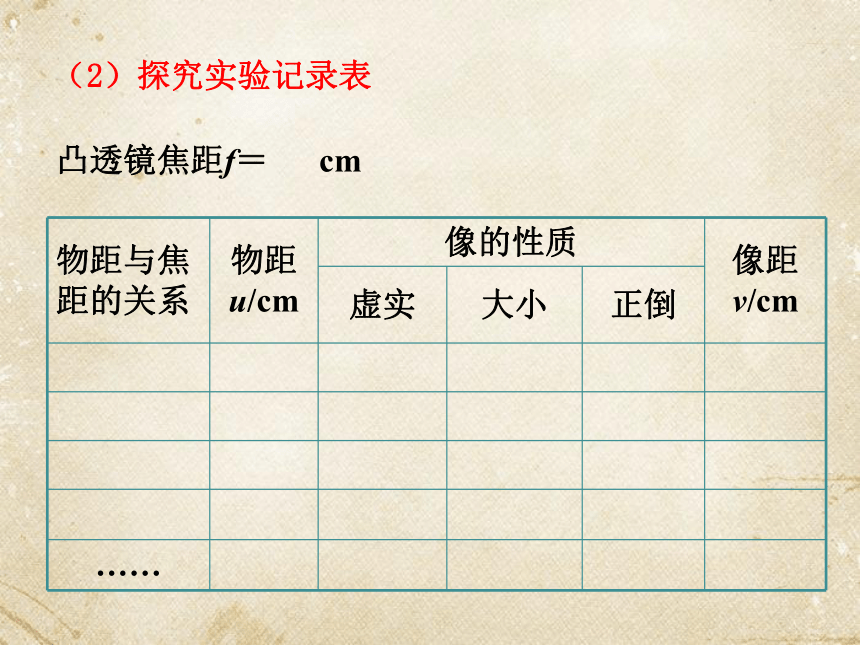

（2）探究实验记录表

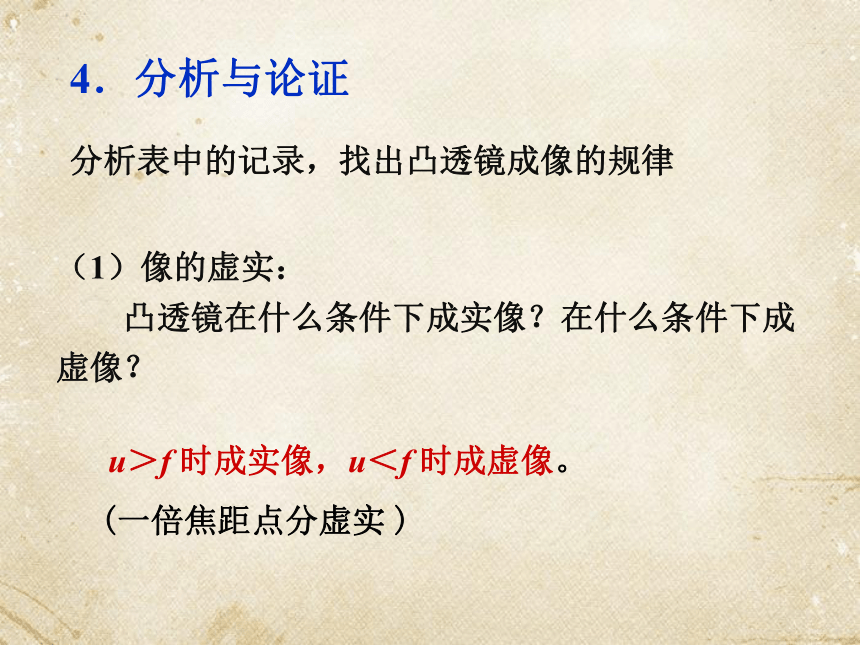

分析表中的记录，找出凸透镜成像的规律
　　
u＞f
时成实像，u＜f
时成虚像。
(一倍焦距点分虚实
)
（1）像的虚实：
　　凸透镜在什么条件下成实像？在什么条件下成虚像？
4．分析与论证
（2）像的大小：
　　凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？
u＞v时，得到缩小实像；
　u＜v时，得到放大实像。
5．分析与论证
　　
（2）像的大小：
思考：难道实像只有放大和缩小两种情况？
当u＝v＝2f
时成等大的实像。
二倍焦距点分大小。（没有缩小的虚像。
）
5．分析与论证
（3）像的正倒：
　　凸透镜在什么条件下成正立的像？在什么条件下成倒立的像？
u＞f
时成实像，是倒立的；
u＜f
时成虚像，是正立的。
5．分析与论证
·
·
·
·
·
·
物距：U
像距：v
物体位于凸透镜2倍焦距以外（
），成
像。
倒立的、
缩小的、
实
像位于凸透镜的一倍焦距与二倍焦距之间（
)
物体与
像分别位于凸透镜的两侧
实
U>2f
f作图探究
·
·
·
·
·
·
物体位于凸透镜的二倍焦距与一倍焦距之间（
)成
像
倒立的、
放大的、
实
2f>u>f
物体与实像大小比较
实像大于物体
（像大）
物距与像距大小比较
像距大于物距
（像距大）
.
.
物体位于凸透镜的焦点上时
(
),
不成像
u
=
f
.
.
物体位于焦点以内
即(
u<
f
)
时，成
正立的、
放大的、
像
虚
在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？
放大和缩小实像的转换点在哪里？（请学生回答）
思考
记忆口诀：
(一倍焦距分虚实；二倍焦距分大小）
在研究凸透镜成像的实验中，应在
上由左向右依次放置
、
、
。为了确保烛焰的像成在光屏的中央，要调整
、
_______的高度，使它们的中心与烛焰大致在同一高度上。
光具座
蜡烛
凸透镜
光屏
凸透镜
光屏
思考
2020/10/19
规律总结：
一倍焦距分虚实，二倍焦距分大小；
实像总是异侧倒；虚像总是同侧正；
物近像远像变大；物远像近像变小。
二倍焦点物像等；像的大小像距定；
巩固练习:
1.某同学做”凸透镜成像”实验时,把光屏移到离凸透镜16CM处,使在光屏上出现烛焰的倒立.放大.清晰的像,则该同学使用的凸透镜的焦距可能是(
)
A.6CM
B.8CM
.
C12CM
D.18CM
A
物距连续变化时像的大小及像距的变化。
当物距“很远”时，相距近似等于焦距。
重要应用：远物成像粗测焦距。
“傻瓜相机”成像原理。
5．分析与论证
三、应用
1．照相机是根据什么原理工作的？
　　照相机是根据物体距凸透镜大于2倍焦距的原理制成的。
2．幻灯机是根据什么原理工作的？
　　幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。
三、应用
四、课堂小结
1．凸透镜成像的规律是什么？
2．你得到这个规律用的是什么方法？
物距
像的性质
像距
虚实
大小
正倒
u＞2f
实像
缩小
倒立
2f
＞v＞
f
u＝2f
实像
等大
倒立
v＝2f
2f
＞u＞
f
实像
放大
倒立
v＞2f
u＝f
不成像
u＜f
虚像
放大
正立
与物同侧
1．物体到凸透镜的距离大于二倍焦距时，成_____、
_____的_____像；物体向焦点逐渐靠近时，像到凸透
镜的距离将逐渐_____，像也______．
2．凸透镜成像时，实像和虚像的分界点是物体在
____________处，成放大像和缩小像的分界点是物
体在___________处．把物体放在______处不成像．
倒立
缩小
实
增大
增大
一倍焦距
两倍焦距
焦距
3.某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（
）
A.30
cm
B.15
cm
C.10
cm
D.5
cm
A
4.如图,凸透镜到物体的距离为8cm
,则该凸透镜的焦距可能是(
)
A.10cm
B.8cm
C.5cm
D.3cm
A
五、反馈练习：
　　1．在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。
A
D
B
C
F
2f
F
光屏
五、反馈练习：
　　2．（1）如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像。
　　（2）在物距不断减小的过程中，像距不断_____，像的大小不断______；当物距小于_____时，无论怎样移动光屏，都不能在光屏上得到烛焰的像。
?
A
D
B
C
F
2f
F
光屏
