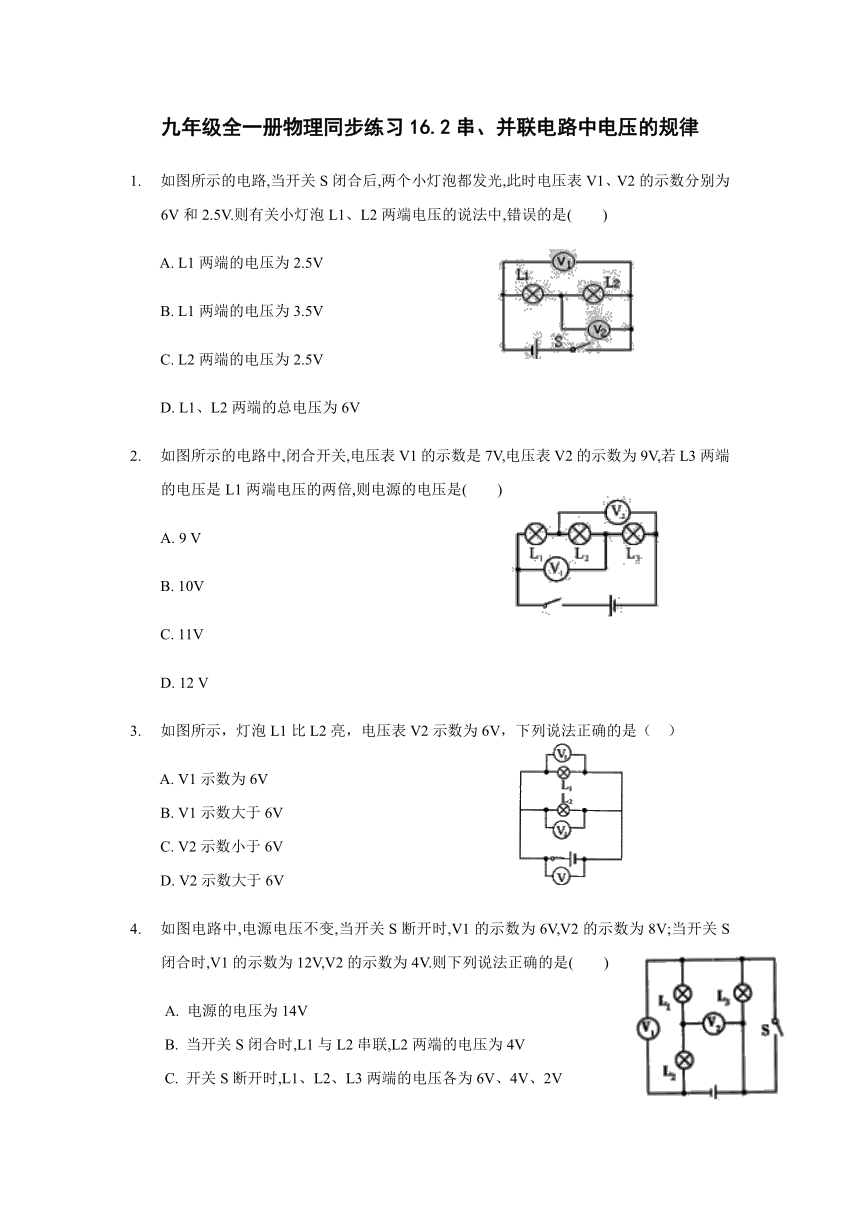

九年级全一册物理同步练习16.2串、并联电路中电压的规律
如图所示的电路,当开关S闭合后,两个小灯泡都发光,此时电压表V1、V2的示数分别为6V和2.5V.则有关小灯泡L1、L2两端电压的说法中,错误的是(
)
A.?L1两端的电压为2.5V
B.?L1两端的电压为3.5V
C.?L2两端的电压为2.5V
D.?L1、L2两端的总电压为6V
如图所示的电路中,闭合开关,电压表V1的示数是7V,电压表V2的示数为9V,若L3两端的电压是L1两端电压的两倍,则电源的电压是(
)
A.?9?V
B.?10V
C.?11V
D.?12?V
如图所示,灯泡L1比L2亮,电压表V2示数为6V,下列说法正确的是(?
?)
A.?V1示数为6V
B.?V1示数大于6V
C.?V2示数小于6V
D.?V2示数大于6V
如图电路中,电源电压不变,当开关S断开时,V1的示数为6V,V2的示数为8V;当开关S闭合时,V1的示数为12V,V2的示数为4V.则下列说法正确的是(
)
A.
电源的电压为14V
B.
当开关S闭合时,L1与L2串联,L2两端的电压为4V
C.
开关S断开时,L1、L2、L3两端的电压各为6V、4V、2V
D.
当开关闭合时,只将电压表V2换成电流表,电压表V1的示数为12V

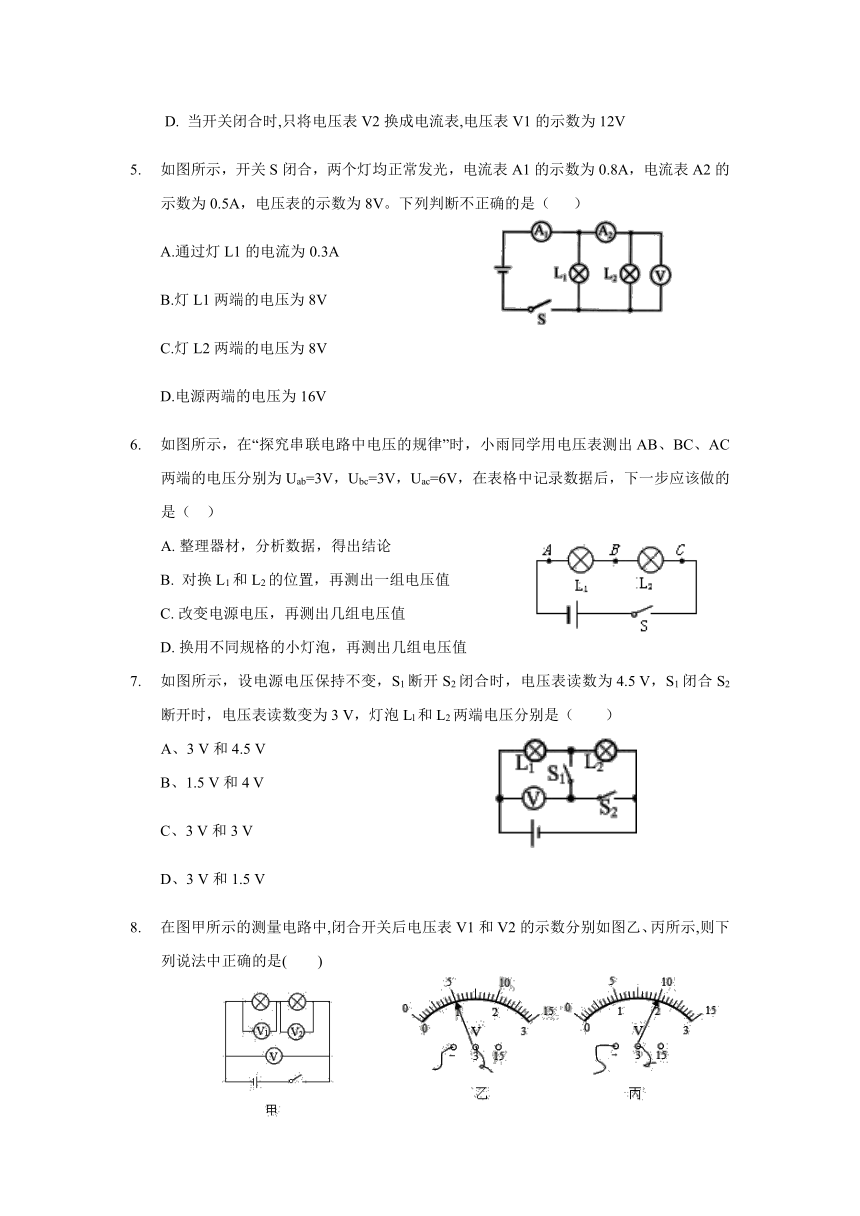

如图所示,开关S闭合,两个灯均正常发光,电流表A1的示数为0.8A,电流表A2的示数为0.5A,电压表的示数为8V。下列判断不正确的是(
)
A.通过灯L1的电流为0.3A
B.灯L1两端的电压为8V
C.灯L2两端的电压为8V
D.电源两端的电压为16V
如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出AB、BC、AC两端的电压分别为Uab=3V,Ubc=3V,Uac=6V,在表格中记录数据后,下一步应该做的是(??
)
A.?整理器材,分析数据,得出结论?????????????????????????
对换L1和L2的位置,再测出一组电压值
C.?改变电源电压,再测出几组电压值??????????????????????
D.?换用不同规格的小灯泡,再测出几组电压值
如图所示,设电源电压保持不变,S1断开S2闭合时,电压表读数为4.5?V,S1闭合S2断开时,电压表读数变为3?V,灯泡Ll和L2两端电压分别是( )
A、3?V和4.5?V
B、1.5?V和4
V
C、3?V和3?V
D、3?V和1.5?V
在图甲所示的测量电路中,闭合开关后电压表V1和V2的示数分别如图乙、丙所示,则下列说法中正确的是(
)
电压表V的示数应为15V
B.
若小灯泡L1突然断路,则电压表V1的示数变为0V
C.
若小灯泡L1突然断路,则电压表V2的示数变为0V
D.
若小灯泡L1突然被短接,则电压表V2的示数变为0V
如图电路,a、b、c分别表示电流表或电压表,电表都是理想的,则下列各组电表示数中可能实现的是(
)
A.?a的示数为1A,b的示数为2V,c的示数为0.5A
B.?a的示数为2V,b的示数为1A,c的示数为0.5A
C.?a的示数为0.5A,b的示数为1A,c的示数为2V
D.?a的示数为2V,b的示数为0.5A,c的示数为1A
刘畅和潘俊探究串联电路电压规律时,设计了如图甲所示的电路,用的是两节新干电池,他们商定先测量L1的电压。
(1)在连接实物电路进行到连接电压表时,刘畅说先试用用大量程可是潘俊说直接用小量程,刘畅仔细一想有道理,理由是:_____________________,请根据图甲所示的电路,在图乙中用笔画线代替导线帮他们将实物图连接完整,电压表测量L1的电压。
(2)实验时,当刘畅连好最后一根导线后两个灯全亮了,小勇突然想起老师说过这样连不对,你认为他们连接电路时存在的问题是:_____________________.闭合开关S,用电压表测出L1两端的电压如图丙所示,则L1两端的电压为_________V.
(3)在测L2两端的电压时,刘畅同学为了节省实验时间,采用以下方法:电压表所接的b接点不动,只断开a接点,并改接到c接点上。用上述的方法能否测出L2两端的电压?________.理由是:____________________________________.
(4)在测L2两端电压时,两灯突然都不发光,电压表示数为0.为进一步确认电路故障,他们
先用电压表测得Uad=3V,Udb和Udc近似等于3V则故障原因可能是_________.
A.
灯Ll发生了断路?????????
B.灯L2发生了断路
C.
开关S发生了断路????????
D.灯Ll、灯L2都发生了断路。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
在“探究串联电路电压的特点”活动中。
(1)如图所示,连接电路时,至少需要_________根导线,实验中应选择规格_________(填“相同”、“不同”)的小灯泡。
(2)在测L1两端电压时,闭合开关,发现电压表示数为零,原因可能是_______________(填出一种即可).
(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压,她能否测出L2两端电压?_________,理由是_________________________.
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中,分析实验数据得出结论:
串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价:____
________,改进方法是____________________________________.
