人教版九年级全册17.2 欧姆定律同步练习（word版含答案）

17.2
欧姆定律同步练习

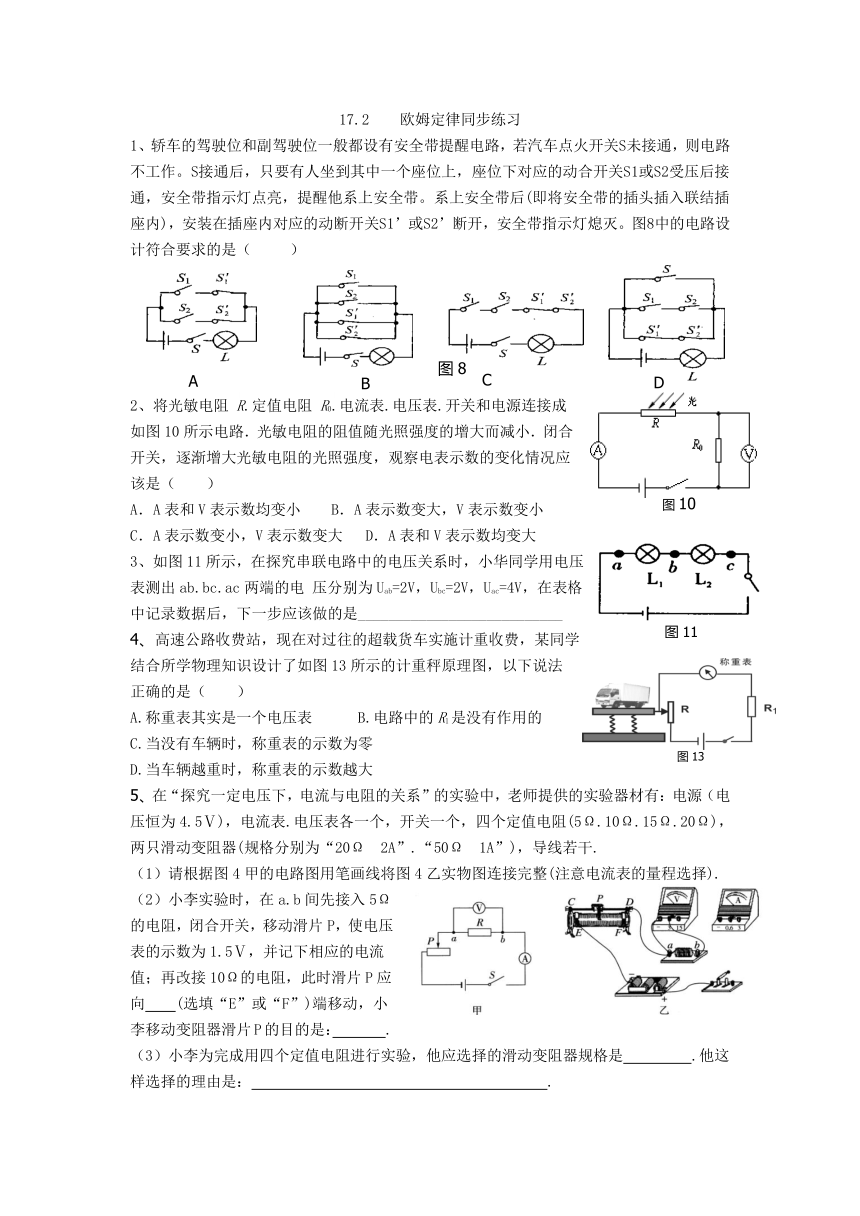

1、轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作。S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮，提醒他系上安全带。系上安全带后(即将安全带的插头插入联结插座内)，安装在插座内对应的动断开关S1’或S2’断开，安全带指示灯熄灭。图8中的电路设计符合要求的是（
）
2、将光敏电阻
R.定值电阻
R0.电流表.电压表.开关和电源连接成如图10所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（
）
A．A表和V表示数均变小
B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大
D．A表和V表示数均变大
3、如图11所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab.bc.ac两端的电
压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是___________________________
4、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图13所示的计重秤原理图，以下说法正确的是（
）
A.称重表其实是一个电压表
B.电路中的R1是没有作用的
C.当没有车辆时，称重表的示数为零
D.当车辆越重时，称重表的示数越大
5、在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表.电压表各一个，开关一个，四个定值电阻(5Ω.10Ω.15Ω.20Ω)，两只滑动变阻器(规格分别为“20Ω
2A”.“50Ω
1A”)，导线若干.
（1）请根据图4甲的电路图用笔画线将图4乙实物图连接完整(注意电流表的量程选择).
（2）小李实验时，在a.b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向
(选填“E”或“F”)端移动，小李移动变阻器滑片P的目的是：
.
（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是
.他这样选择的理由是：
.

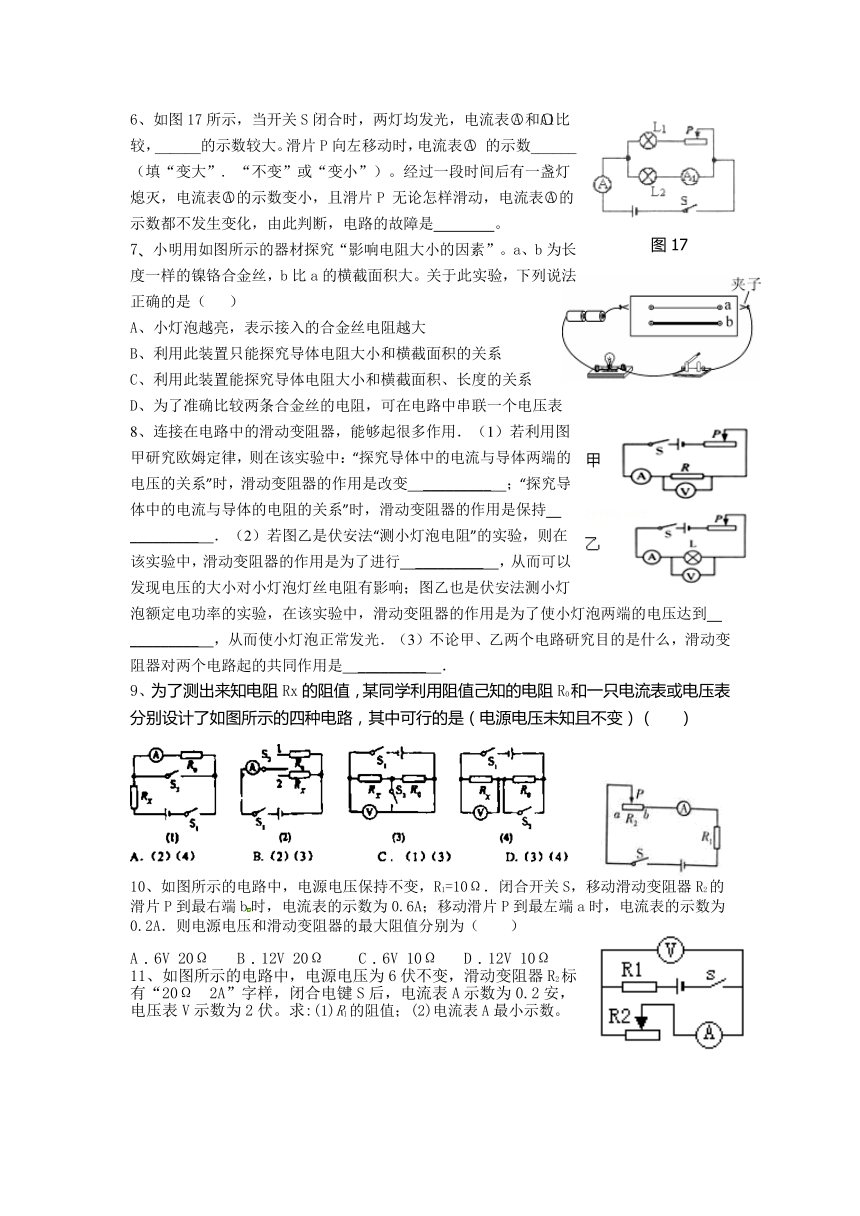

6、如图17所示，当开关S闭合时，两灯均发光，电流表和比较，的示数较大。滑片P向左移动时，电流表
的示数（填“变大”.
“不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表的示数变小，且滑片P
无论怎样滑动，电流表的示数都不发生变化，由此判断，电路的故障是
。
7、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（
）
A、小灯泡越亮，表示接入的合金丝电阻越大
B、利用此装置只能探究导体电阻大小和横截面积的关系
C、利用此装置能探究导体电阻大小和横截面积、长度的关系
D、为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
8、连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变　_________　；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持　_________　．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行　_________　，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到　_________　，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是　_________　．
9、为了测出来知电阻Rx的阻值，某同学利用阻值己知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（
）
10、如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（　　）
A．6V
20Ω
B．12V
20Ω
C．6V
10Ω
D．12V
10Ω
11、如图所示的电路中，电源电压为6伏不变，滑动变阻器R2标有“20Ω　2A”字样，闭合电键S后，电流表A示数为0.2安，电压表V示数为2伏。求:(1)R1的阻值；(2)电流表A最小示数。
12、小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是（　　）
A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小
C．输完药液时，电铃响的原因是其两端电压最大
D．开始输液时，电铃不响的原因是电铃没有电流通过
13、小科连接好如图1所示电路，闭合开关，按一定操作来测量“小灯泡的电阻”，获得实验数据如表：
实验次数
1
2
3
4
电压U/伏
2.5
2.0
1.5
1.0
电流I/安
0.22
0.20
0.17
0.13
电阻R/欧
11.36
？
8.82
7.69
（1）表中第2次实验时，小灯泡电阻为　
　欧；
（2）将表中电流、电压数据转换为I﹣U图象（图2），正确的是　
　；
（3）小科发现第3、4两次实验小灯泡不发光，出现这种现象的原因是　
　；
（4）小君按小科的方法连接好电路，闭合开关后发现小灯泡不发光，电流表指针不偏转，电压表指针偏转，若此电路只有一处故障，你认为该故障是　
　．
14、LED灯带在装饰材料中被广泛应用。芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图6所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（
）
A．一只LED灯正常工作的电压为220V
B．灯带中一只LED灯断路后其他灯还亮
C．LED灯工作时主要是将电能转化为内能
D．LED灯具有单向导电性
15、光敏电阻的阻值随光照强度的增大而减小，将光敏电阻
R、定值电阻
R0、电流表、电压表、开关和电源连接成如图3所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（
）
A．电流表和电压表示数均变小
B．电流表和电压表示数均变大
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
16、图3所示是小亮设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表的示数及指示灯L的亮度变化反应水位升降。水位最低时，滑杆P位于R的a端，电路各处接触良好，则下列判断正确的是（
）
A．当水位不变时，电压表示数不变，指示灯不亮
B．当水位下降时，电压表示数变小，指示灯变暗
C．当水位上升时，电压表示数变小，指示灯变亮
D．若将电压表改装成水位计，则电压表零刻度线即为水位计显示的最小值
17、某用电器，正常工作的电压为6V，阻值为15Ω，将它与一只20Ω的电阻串联后接到电压是
V的电源上，此用电器才能正常工作。
18、电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图5所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别（
）．
A．增大
减小
B．增大
增大
C．减小
增大
D．不变
减小
19、如图所示，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比
U甲︰U乙=5︰3，则当开关S断开，甲、乙为电流表时，两表示数之比是I甲︰I乙=　???
　。
20、小明在进行“探究电阻一定时电流与电压的关系”的实验。
（1）小明接好电路如图所示，电路连接是否正确？_______。若不正确，请把接错的位置
找出来，打上“×”，再画线把它改正到正确的位置上；若正确则不需改动。
（2）在虚线框内画出连接正确的电路图。
（3）小明得到的实验数据如下表所示
实验次数
1
2
3
4
5
6
电压/V
0.4
0.8
1.2
1.6
2.0
电流/A
0.08
0.15
0.23
0.40
0.38
其中第6次实验的电流表、电压表的示数如图所示，电流表示数为________，电压表示数为__________。
这6次实验中，其中有一次实验得到的数据是明显错误的，跟其他数据的规律完全不同，错误数据应该是第_______次实验。
答案
A
D
3、更换不同规格的灯泡，多做几次实验
4、D
（1）略
（2）保持电压表的示数为1.5V
（3）50Ω
1A
当20Ω的电阻接入a、b间时，为使电压表的示数为1.5V，滑动变阻器接入电路中的阻值是40Ω，若选用规格为“20Ω，2A”滑动变阻器，无论怎样移动滑片P，电压表的示数始终无法达到1.5V．
6、
变大
L1
7、C
8、（1）定值电阻两端的电压
定值电阻两端的电压不变
（2）改变灯泡两端的电压
额定电压
（3）保护电路
9、A
10、A
11、（1）20Ω
（2）0.15A
12、C
13、（1）10
（2）B
（3）电功率太小
（4）小灯泡断路
14、D
15、D
16、D
17、14
18、B
19、2:5
20、（1）不正确
略
（2）略
（3）0.48
2.4
（4）4
图8
B
A
C
D
图10
图11
图13
图17
光
S
图3
R0
A
V
R0
图3
可伸缩导线
L
R
S
P
b
a
V
浮子
