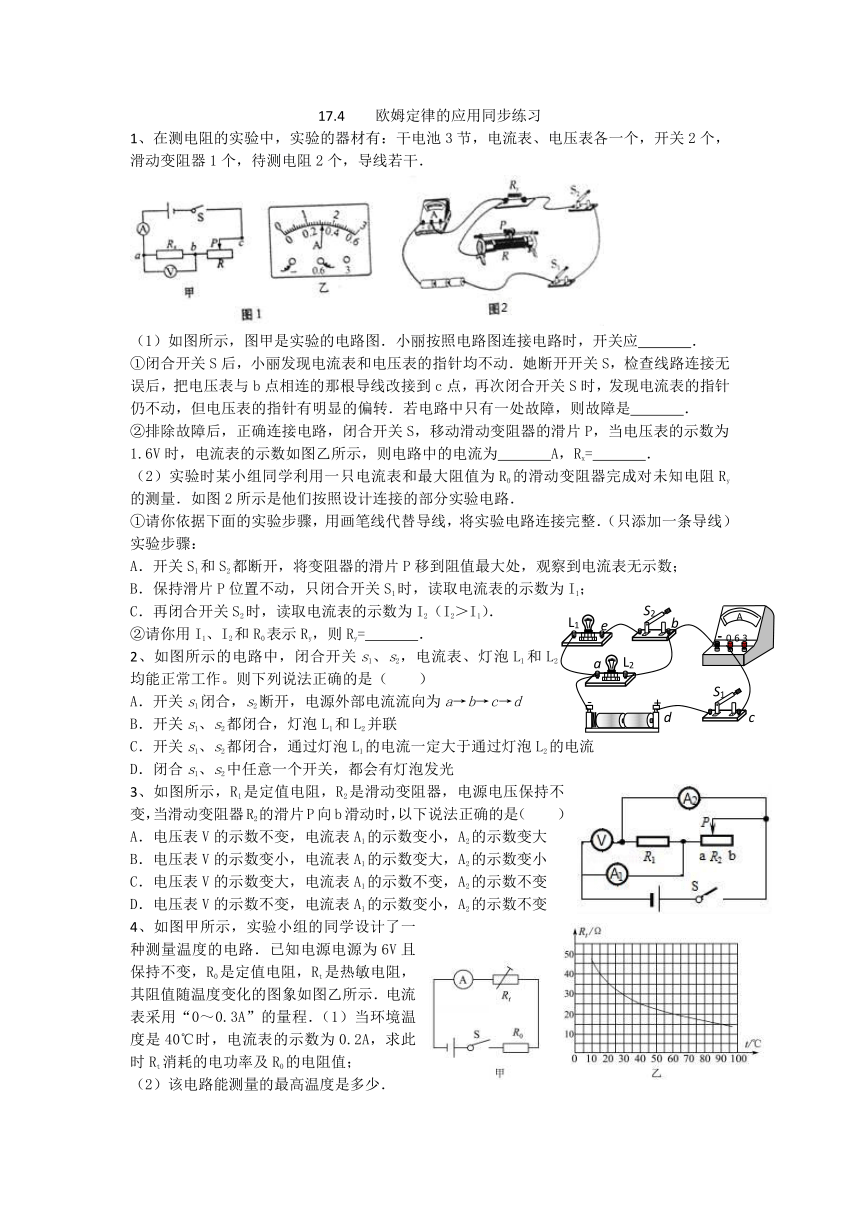

17.4 欧姆定律的应用（含答案）

17.4
欧姆定律的应用同步练习
1、在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各一个，开关2个，滑动变阻器1个，待测电阻2个，导线若干．
（1）如图所示，图甲是实验的电路图．小丽按照电路图连接电路时，开关应　
　．
①闭合开关S后，小丽发现电流表和电压表的指针均不动．她断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转．若电路中只有一处故障，则故障是　
　．
②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1.6V时，电流表的示数如图乙所示，则电路中的电流为　
　A，Rx=　
　．
（2）实验时某小组同学利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻Ry的测量．如图2所示是他们按照设计连接的部分实验电路．
①请你依据下面的实验步骤，用画笔线代替导线，将实验电路连接完整．（只添加一条导线）
实验步骤：
A．开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；
B．保持滑片P位置不动，只闭合开关S1时，读取电流表的示数为I1；
C．再闭合开关S2时，读取电流表的示数为I2（I2＞I1）．
②请你用I1、I2和R0表示Ry，则Ry=　
　．
2、如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（
）
A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→d
B．开关s1、s2都闭合，灯泡L1和L2并联
C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合s1、s2中任意一个开关，都会有灯泡发光
3、如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（　　）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
4、如图甲所示，实验小组的同学设计了一种测量温度的电路．已知电源电源为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“0～0.3A”的量程．（1）当环境温度是40℃时，电流表的示数为0.2A，求此时Rt消耗的电功率及R0的电阻值；
（2）该电路能测量的最高温度是多少．

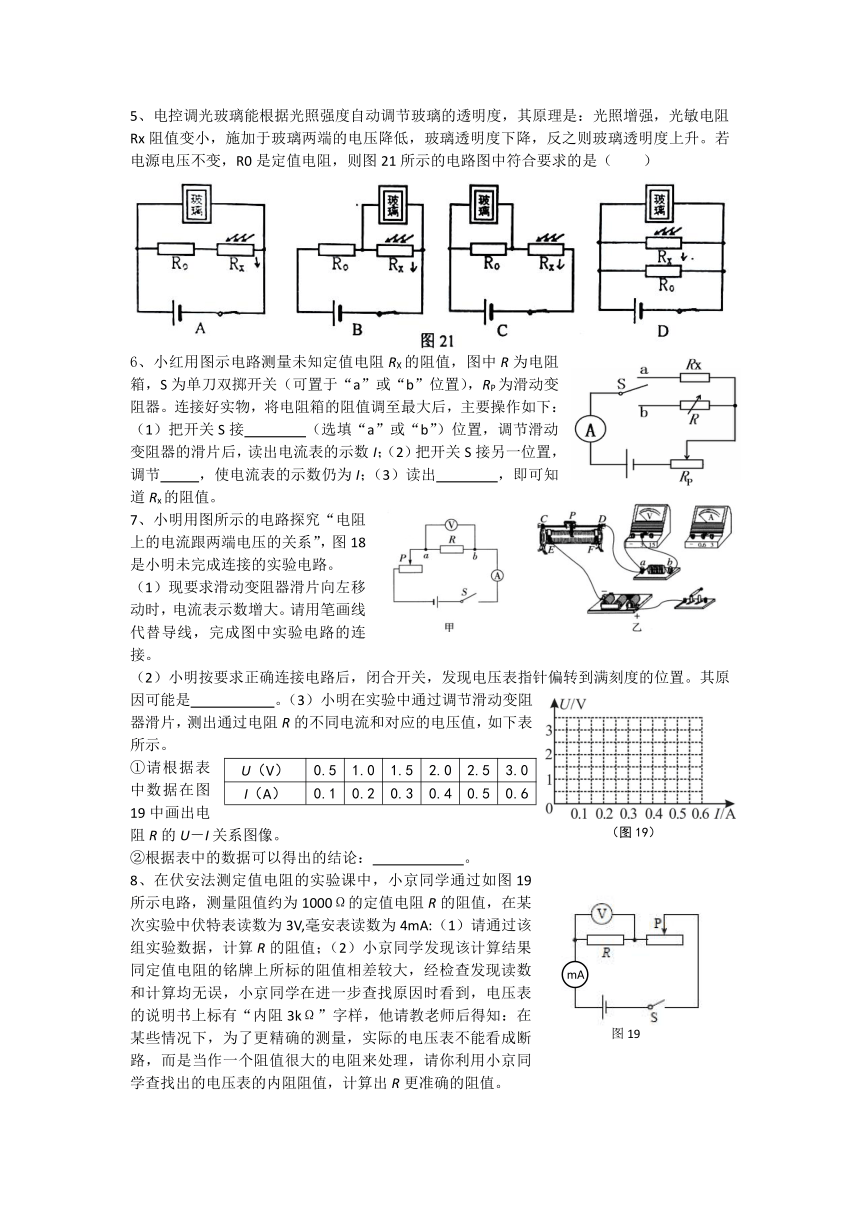

5、电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升。若电源电压不变，R0是定值电阻，则图21所示的电路图中符合要求的是（
）
6、小红用图示电路测量未知定值电阻RX的阻值，图中R为电阻箱，S为单刀双掷开关（可置于“a”或“b”位置），RP为滑动变阻器。连接好实物，将电阻箱的阻值调至最大后，主要操作如下：（1）把开关S接　
　（选填“a”或“b”）位置，调节滑动变阻器的滑片后，读出电流表的示数I；（2）把开关S接另一位置，调节　
，使电流表的示数仍为I；（3）读出　
　，即可知道Rx的阻值。
7、小明用图所示的电路探究“电阻上的电流跟两端电压的关系”，图18是小明未完成连接的实验电路。
（1）现要求滑动变阻器滑片向左移动时，电流表示数增大。请用笔画线代替导线，完成图中实验电路的连接。
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是
。（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。
U（V）
0.5
1.0
1.5
2.0
2.5
3.0
I（A）
0.1
0.2
0.3
0.4
0.5
0.6
①请根据表中数据在图19中画出电阻R的U－I关系图像。
②根据表中的数据可以得出的结论：
。
8、在伏安法测定值电阻的实验课中，小京同学通过如图19所示电路，测量阻值约为1000Ω的定值电阻R的阻值，在某次实验中伏特表读数为3V,毫安表读数为4mA:（1）请通过该组实验数据，计算R的阻值；（2）小京同学发现该计算结果同定值电阻的铭牌上所标的阻值相差较大，经检查发现读数和计算均无误，小京同学在进一步查找原因时看到，电压表的说明书上标有“内阻3kΩ”字样，他请教老师后得知：在某些情况下，为了更精确的测量，实际的电压表不能看成断路，而是当作一个阻值很大的电阻来处理，请你利用小京同学查找出的电压表的内阻阻值，计算出R更准确的阻值。
9、在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（
）
　A．A的示数变小，V1的示数不变，V2的示数变小
　B．A的示数变大，V1的示数变大，V2的示数变小
　C．A的示数变小，V1的示数不变，V2的示数变大
　D．A的示数变大，V1的示数变小，V2的示数变大
10、实验室要测量一只阻值约为两百欧左右的电阻Rx的阻值，能提供的器材有:干电池两节、电压表（量程为0～3V、0～15V）、电流表（量程为0～0.6A、0～3A）、滑动变阻器R（100Ω
2A）各一只、开关和导线若干.
现要测量待测电阻Rx的阻值，图中为连接了部分元件的电路
．
（1）请你用笔画线代替导线，将电路连接完整，要求滑片P
向右滑动时，电流表示数变小．
（2）闭合开关，发现电流表、电压表的示数均为零，则原因可能是
．
（3）排除故障后，闭合开关，电压表示数如图所示，则RX两端电压为
V．
由此能否算出RX
的电阻值，若能，请计算出RX的阻值；若不能，请你利用上述器材在虚线框内画出测量RX阻值的电路图，并写出简要步骤和电阻RX的表达式．
实验步骤：
表达式RX=
11、小明在探究“电流大小与哪些因素有关”的实验中。
（1）连接电路时，开关应
，滑动变阻器的滑片P应位于B端。
（2）闭合开关后，发现电流表无示数，电压表有示数，故障的原因可能是：
。
（3）排除故障后，小明通过实验得到数据如表（一）所示，其中第1次实验的电流表示数如图丙所示，为
，所用电阻R的阻值是
Ω。根据表（一）的数据，
可得出的结论是：
。
（4）小明继续探究电流与电阻的关系，将R先后更换为5Ω和15Ω的电阻进行实验，得到数据如表（二）所示。通过分析表（二）的数据，可知他在操作过程中存在的错误是
。
12、某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、20Ω，电源电压为3V不变。
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的导线连接好成完整电路。
（2）小华将电路接好后，闭合开关，发现电压表与电流表的示数太大。接下来应进行的操作是
（填写字母代号）。
A．更换电池或电阻
B．检查电路是否短路
C．断开开关，移动滑动变阻器滑片至最大值位置
（3）在探究“导体中的电流跟电阻的关系”时，小华将5Ω的电阻接入电路，电压表如图乙所示。后把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向
（填“左”或“右”）移动直至电压表示数为
V。
若要完成整个实验，选择的滑动变阻器的最大阻值至少为
Ω.
（4）上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V
0.3A”和L2“3.8V
0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”。
①此实验设计是为了探究电功率与电压的关系，通过
判断来电功率的大小。
②为了探究电功率与电流的关系，小明认为，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2
亮度的变化，即可得出结论。则小明同学的方案
（选填“合理”或“不合理”），理由：
。
13、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
答案
1、（1）断开
①滑动变阻器断路
②0.32
5
（2）①略
②
2、B
3、D
4、（1）1W
5Ω
（2）40℃
5、B
6、（1）a
（2）电阻箱
（3）电阻箱的示数
7、（1）略
（2）滑动变阻器的滑片未滑到阻值最大处
①略
②电阻一定时，通过电阻的电流与电阻两端的电压成正比
8、（1）750Ω
（2）1000Ω
9、C
10、（1）略
（2）滑动变阻器断路
（3）2.2
275Ω
11、（1）断开
（2）定值电阻断路
（3）0.1A
10
电阻一定时，通过电阻的电流与其两端电压成正比
（4）没有控制电阻两端的电压一定
12、（1）略
（2）C
（3）右
2
10
（4）①灯泡亮度
②没有控制电压一定
13、（1）0.1A
（2）20Ω
（3）4V
