2020年人教版九年级全一册同步专题训练：16.4变阻器同步练习（带答案）

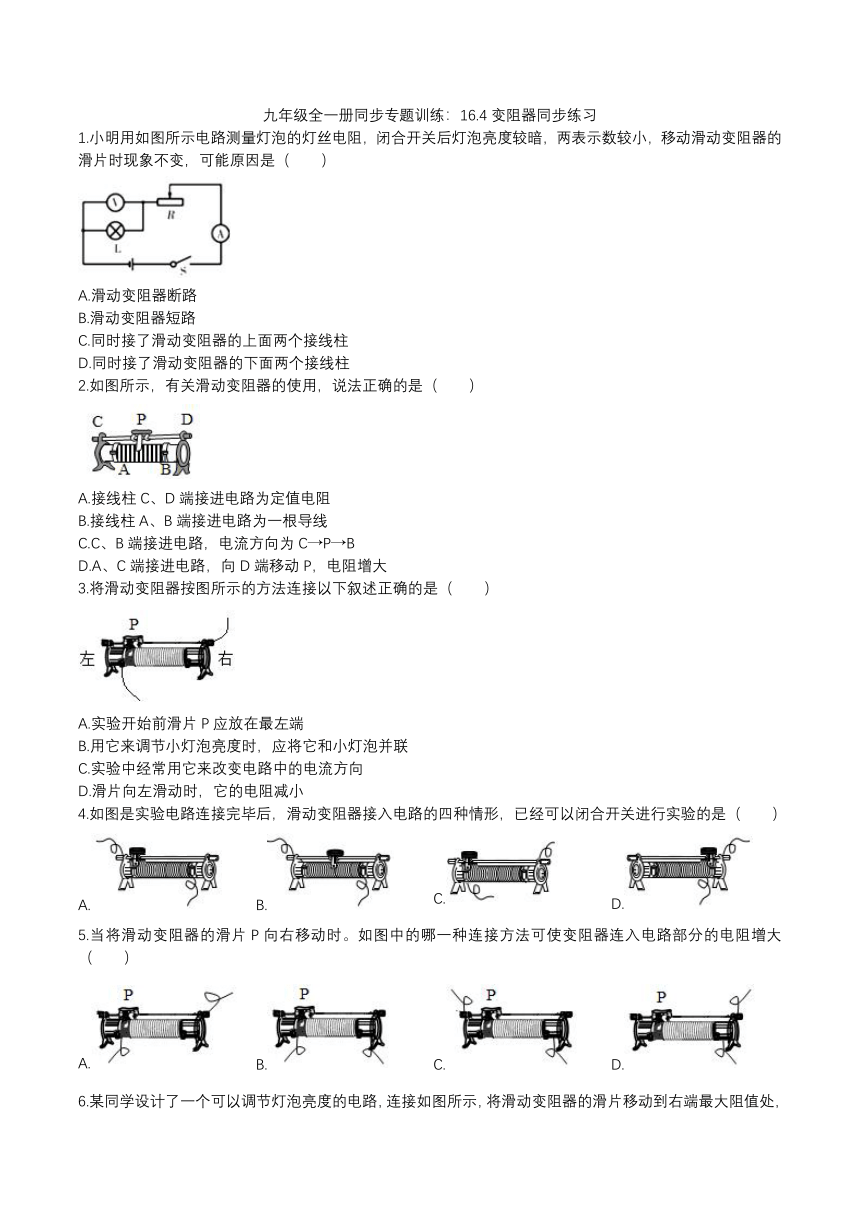

九年级全一册同步专题训练：16.4变阻器同步练习
1.小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（　　）
A.滑动变阻器断路
B.滑动变阻器短路
C.同时接了滑动变阻器的上面两个接线柱
D.同时接了滑动变阻器的下面两个接线柱
2.如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A.接线柱C、D端接进电路为定值电阻
B.接线柱A、B端接进电路为一根导线
C.C、B端接进电路，电流方向为C→P→B
D.A、C端接进电路，向D端移动P，电阻增大
3.将滑动变阻器按图所示的方法连接以下叙述正确的是（　　）
A.实验开始前滑片P应放在最左端
B.用它来调节小灯泡亮度时，应将它和小灯泡并联
C.实验中经常用它来改变电路中的电流方向
D.滑片向左滑动时，它的电阻减小
4.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）
A.
B.
C.
D.
5.当将滑动变阻器的滑片P向右移动时。如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（　　）
A.
B.
C.
D.
6.某同学设计了一个可以调节灯泡亮度的电路，连接如图所示，将滑动变阻器的滑片移动到右端最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作中最合理的是（　　）
A.拆掉导线重新连接电路
B.断开开关S，增加电池的节数重新实验
C.断开开关S，更换额定功率大一点的灯泡重新实验
D.观察电流表的示数，如果示数不为0，将滑动变阻器滑片向左移动
7.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（　　）
A.
B.
C.
D.
8.如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。下列分析正确的是（　　）
A.若只将a、c接入电路，顺时针旋转触片d，灯泡变亮
B.若只将a、c接入电路，逆时针旋转触片d，灯泡变亮
C.若只将a、b接入电路，顺时针旋转触片d，灯泡变亮
D.若只将b、c接入电路，顺时针旋转触片d，灯泡变亮
9.如图所示是插塞式电阻箱接入电路的情况，则（　　）
A.现在使用的电阻是70Ω
B.将铜塞a插上，使用电阻为80Ω
C.将全部铜塞插上，使用电阻为0Ω
D.将铜塞都插上，使用电阻100Ω
10.如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（　　）
A.
B.
C.
D.
11.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能：当金属滑片P向右滑动时，电路中的灯光变暗（　　）
A.
B.
C.
D.
12.如图为电位器结构示意图，滑片?P?的一端通过转轴?O?与接线柱乙相连，并能绕转轴?O?在电阻丝?R?上滑动，把电位器接入电路中，闭合开关并逆时针转动滑片，能使小灯泡变亮的接法是（　　）
A.甲接?M、丙接?N
B.乙接?M、丙接?N
C.甲接?X、乙接?Y
D.甲接?X、丙接?Y

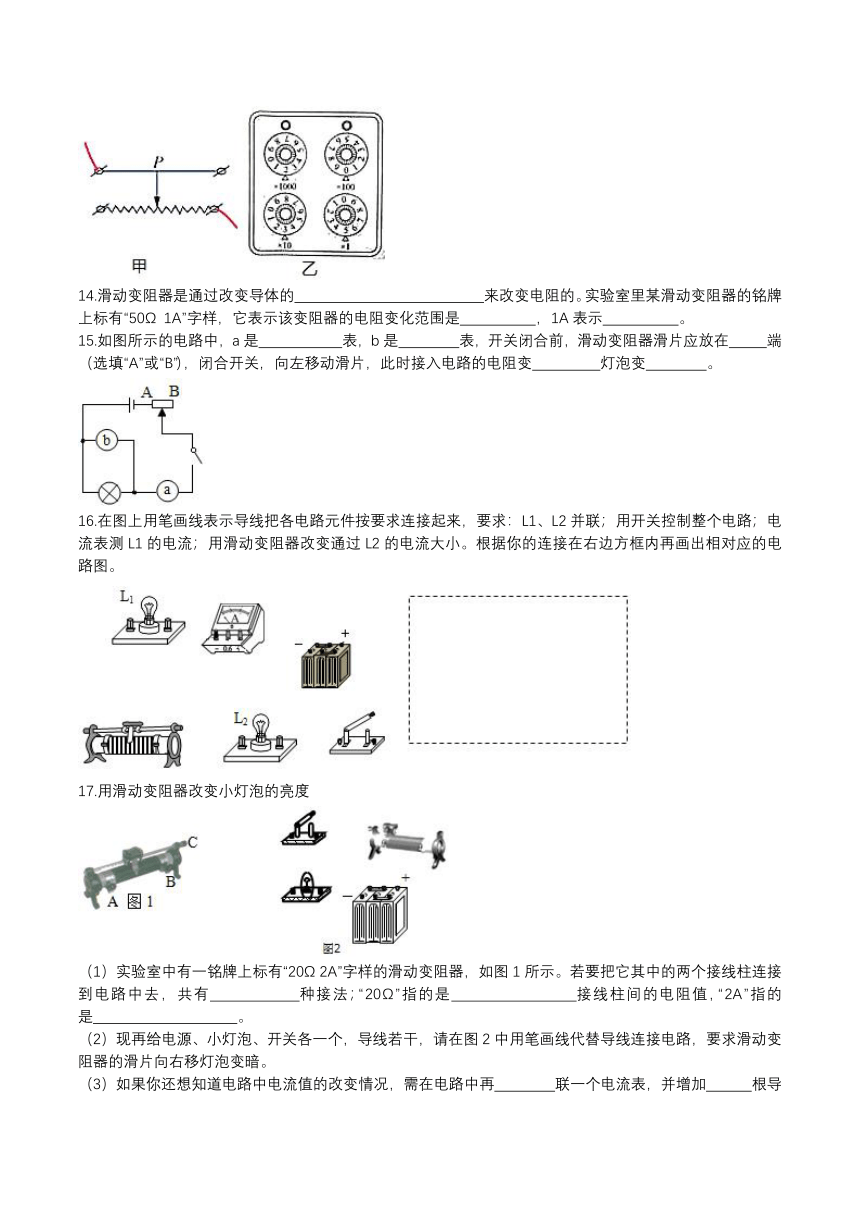

13.如图是一个滑动变阻器的简图，两条导线分别接了左上和右下两个接线柱，当滑片P向右滑动时，滑动变阻器接入电路的电阻变
.如图所示，电阻箱的示数是
Ω。
14.滑动变阻器是通过改变导体的
来改变电阻的。实验室里某滑动变阻器的铭牌上标有“50Ω
1A”字样，它表示该变阻器的电阻变化范围是
，1A表示
。
15.如图所示的电路中，a是
表，b是
表，开关闭合前，滑动变阻器滑片应放在
端
（选填“A”或“B”），闭合开关，向左移动滑片，此时接入电路的电阻变
灯泡变
。
16.在图上用笔画线表示导线把各电路元件按要求连接起来，要求：L1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小。根据你的连接在右边方框内再画出相对应的电路图。
17.用滑动变阻器改变小灯泡的亮度
（1）实验室中有一铭牌上标有“20Ω?2A”字样的滑动变阻器，如图1所示。若要把它其中的两个接线柱连接到电路中去，共有
种接法；“20Ω”指的是
接线柱间的电阻值，“2A”指的是
。
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
（3）如果你还想知道电路中电流值的改变情况，需在电路中再
联一个电流表，并增加
根导线。

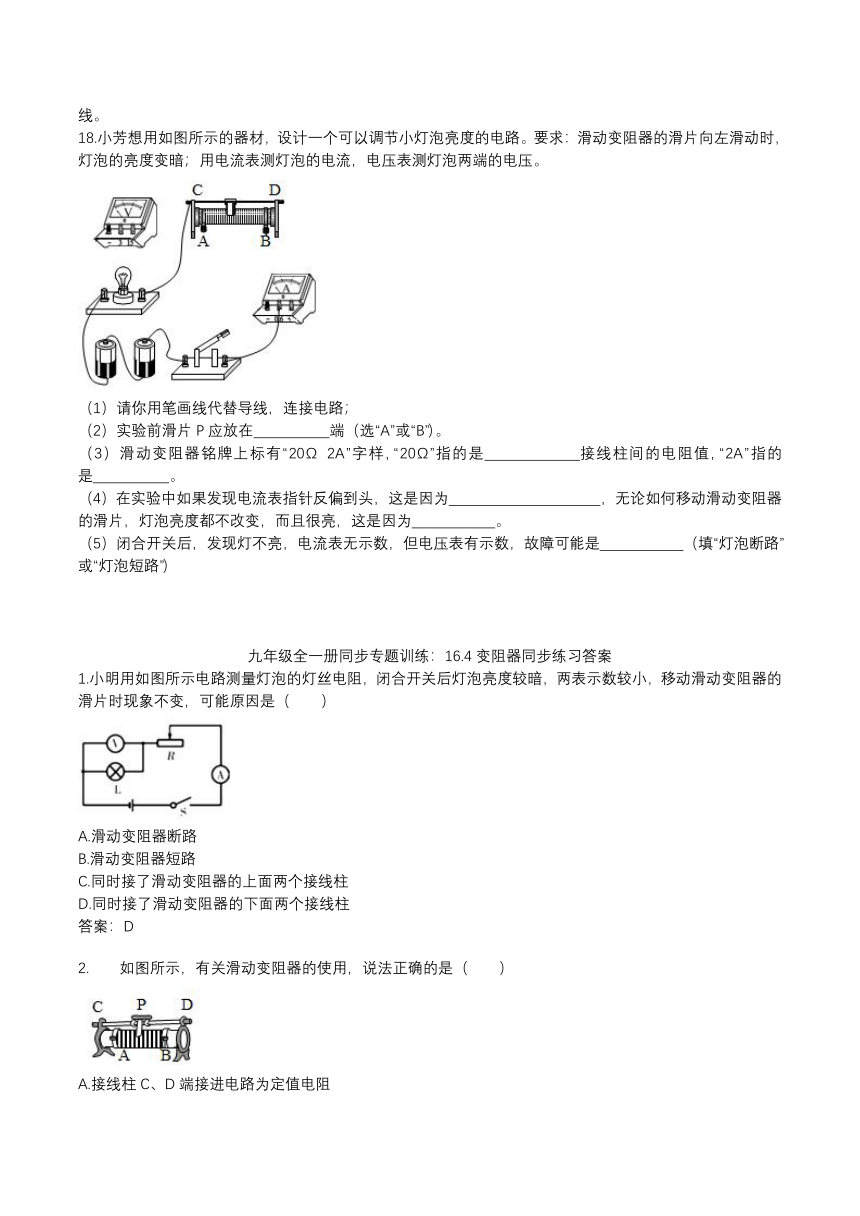

18.小芳想用如图所示的器材，设计一个可以调节小灯泡亮度的电路。要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗；用电流表测灯泡的电流，电压表测灯泡两端的电压。
（1）请你用笔画线代替导线，连接电路；
（2）实验前滑片P应放在
端（选“A”或“B”）。
（3）滑动变阻器铭牌上标有“20Ω
2A”字样，“20Ω”指的是
接线柱间的电阻值，“2A”指的是
。
（4）在实验中如果发现电流表指针反偏到头，这是因为
，无论如何移动滑动变阻器的滑片，灯泡亮度都不改变，而且很亮，这是因为
。
（5）闭合开关后，发现灯不亮，电流表无示数，但电压表有示数，故障可能是
（填“灯泡断路”或“灯泡短路”）
九年级全一册同步专题训练：16.4变阻器同步练习答案
1.小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（　　）
A.滑动变阻器断路
B.滑动变阻器短路
C.同时接了滑动变阻器的上面两个接线柱
D.同时接了滑动变阻器的下面两个接线柱
答案：D
2.如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A.接线柱C、D端接进电路为定值电阻
B.接线柱A、B端接进电路为一根导线
C.C、B端接进电路，电流方向为C→P→B
D.A、C端接进电路，向D端移动P，电阻增大
答案：D
3.将滑动变阻器按图所示的方法连接以下叙述正确的是（　　）
A.实验开始前滑片P应放在最左端
B.用它来调节小灯泡亮度时，应将它和小灯泡并联
C.实验中经常用它来改变电路中的电流方向
D.滑片向左滑动时，它的电阻减小
答案：D
4.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）
A.
B.
C.
D.
答案：A
5.当将滑动变阻器的滑片P向右移动时。如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（　　）
A.
B.
C.
D.
答案：A
6.某同学设计了一个可以调节灯泡亮度的电路，连接如图所示，将滑动变阻器的滑片移动到右端最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作中最合理的是（　　）
A.拆掉导线重新连接电路
B.断开开关S，增加电池的节数重新实验
C.断开开关S，更换额定功率大一点的灯泡重新实验
D.观察电流表的示数，如果示数不为0，将滑动变阻器滑片向左移动
答案：D
7.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（　　）
A.
B.
C.
D.
答案：D
8.如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。下列分析正确的是（　　）
A.若只将a、c接入电路，顺时针旋转触片d，灯泡变亮
B.若只将a、c接入电路，逆时针旋转触片d，灯泡变亮
C.若只将a、b接入电路，顺时针旋转触片d，灯泡变亮
D.若只将b、c接入电路，顺时针旋转触片d，灯泡变亮
答案：D
9.如图所示是插塞式电阻箱接入电路的情况，则（　　）
A.现在使用的电阻是70Ω
B.将铜塞a插上，使用电阻为80Ω
C.将全部铜塞插上，使用电阻为0Ω
D.将铜塞都插上，使用电阻100Ω
答案：C
10.如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（　　）
A.
B.
C.
D.
答案：D
11.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能：当金属滑片P向右滑动时，电路中的灯光变暗（　　）
A.
B.
C.
D.
答案：C
12.如图为电位器结构示意图，滑片?P?的一端通过转轴?O?与接线柱乙相连，并能绕转轴?O?在电阻丝?R?上滑动，把电位器接入电路中，闭合开关并逆时针转动滑片，能使小灯泡变亮的接法是（　　）
A.甲接?M、丙接?N
B.乙接?M、丙接?N
C.甲接?X、乙接?Y
D.甲接?X、丙接?Y
答案：B
13.如图是一个滑动变阻器的简图，两条导线分别接了左上和右下两个接线柱，当滑片P向右滑动时，滑动变阻器接入电路的电阻变
.如图所示，电阻箱的示数是
Ω。
答案：小
2035
14.滑动变阻器是通过改变导体的
来改变电阻的。实验室里某滑动变阻器的铭牌上标有“50Ω
1A”字样，它表示该变阻器的电阻变化范围是
，1A表示
。
答案：电阻线的长度
0～50Ω
允许通过的最大电流
15.如图所示的电路中，a是
表，b是
表，开关闭合前，滑动变阻器滑片应放在
端
（选填“A”或“B”），闭合开关，向左移动滑片，此时接入电路的电阻变
灯泡变
。
答案：电流
电压
B
小
亮
16.在图上用笔画线表示导线把各电路元件按要求连接起来，要求：L1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小。根据你的连接在右边方框内再画出相对应的电路图。
答案：
17.用滑动变阻器改变小灯泡的亮度
（1）实验室中有一铭牌上标有“20Ω?2A”字样的滑动变阻器，如图1所示。若要把它其中的两个接线柱连接到电路中去，共有
种接法；“20Ω”指的是
接线柱间的电阻值，“2A”指的是
。
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
（3）如果你还想知道电路中电流值的改变情况，需在电路中再
联一个电流表，并增加
根导线。
答案：（1）3；A、B；滑动变阻器允许通过的最大电流值为2A；（2）（3）串；一。
18.小芳想用如图所示的器材，设计一个可以调节小灯泡亮度的电路。要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗；用电流表测灯泡的电流，电压表测灯泡两端的电压。
（1）请你用笔画线代替导线，连接电路；
（2）实验前滑片P应放在
端（选“A”或“B”）。
（3）滑动变阻器铭牌上标有“20Ω
2A”字样，“20Ω”指的是
接线柱间的电阻值，“2A”指的是
。
（4）在实验中如果发现电流表指针反偏到头，这是因为
，无论如何移动滑动变阻器的滑片，灯泡亮度都不改变，而且很亮，这是因为
。
（5）闭合开关后，发现灯不亮，电流表无示数，但电压表有示数，故障可能是
（填“灯泡断路”或“灯泡短路”）
答案：（1）如图所示；（2）A；（3）AB；滑动变阻器允许通过的最大电流是2A；（4）电流表的正负接线柱接反了；滑动变阻器同时将上面的两个接线柱接入电路；（5）灯泡断路。
