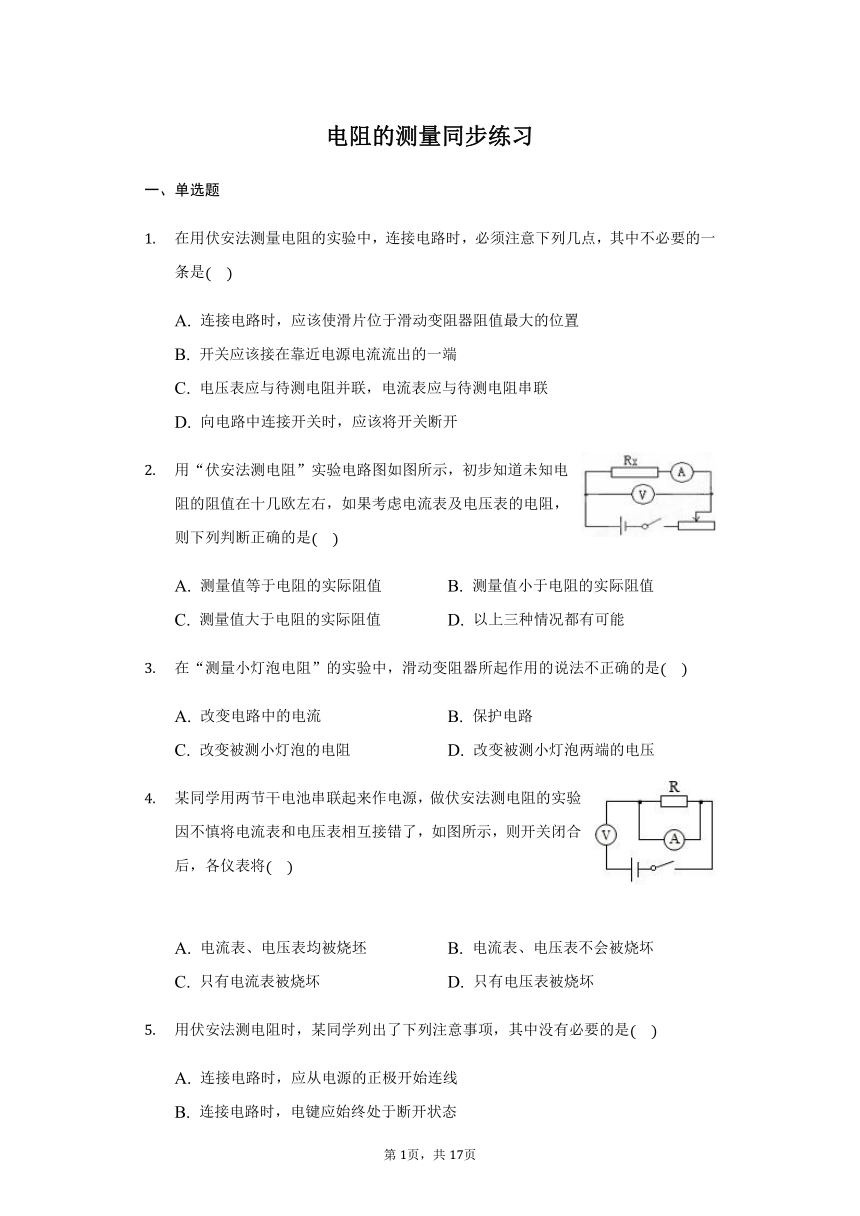

电阻的测量同步练习
一、单选题
在用伏安法测量电阻的实验中,连接电路时,必须注意下列几点,其中不必要的一条是
A.
连接电路时,应该使滑片位于滑动变阻器阻值最大的位置
B.
开关应该接在靠近电源电流流出的一端
C.
电压表应与待测电阻并联,电流表应与待测电阻串联
D.
向电路中连接开关时,应该将开关断开
用“伏安法测电阻”实验电路图如图所示,初步知道未知电阻的阻值在十几欧左右,如果考虑电流表及电压表的电阻,则下列判断正确的是
A.
测量值等于电阻的实际阻值
B.
测量值小于电阻的实际阻值
C.
测量值大于电阻的实际阻值
D.
以上三种情况都有可能
在“测量小灯泡电阻”的实验中,滑动变阻器所起作用的说法不正确的是
A.
改变电路中的电流
B.
保护电路
C.
改变被测小灯泡的电阻
D.
改变被测小灯泡两端的电压
某同学用两节干电池串联起来作电源,做伏安法测电阻的实验,因不慎将电流表和电压表相互接错了,如图所示,则开关闭合后,各仪表将
A.
电流表、电压表均被烧坯
B.
电流表、电压表不会被烧坏
C.
只有电流表被烧坏
D.
只有电压表被烧坏
用伏安法测电阻时,某同学列出了下列注意事项,其中没有必要的是
A.
连接电路时,应从电源的正极开始连线
B.
连接电路时,电键应始终处于断开状态
C.
使用电压表和电流表时要选择量程
D.
电路连接好后,应先用电键试触

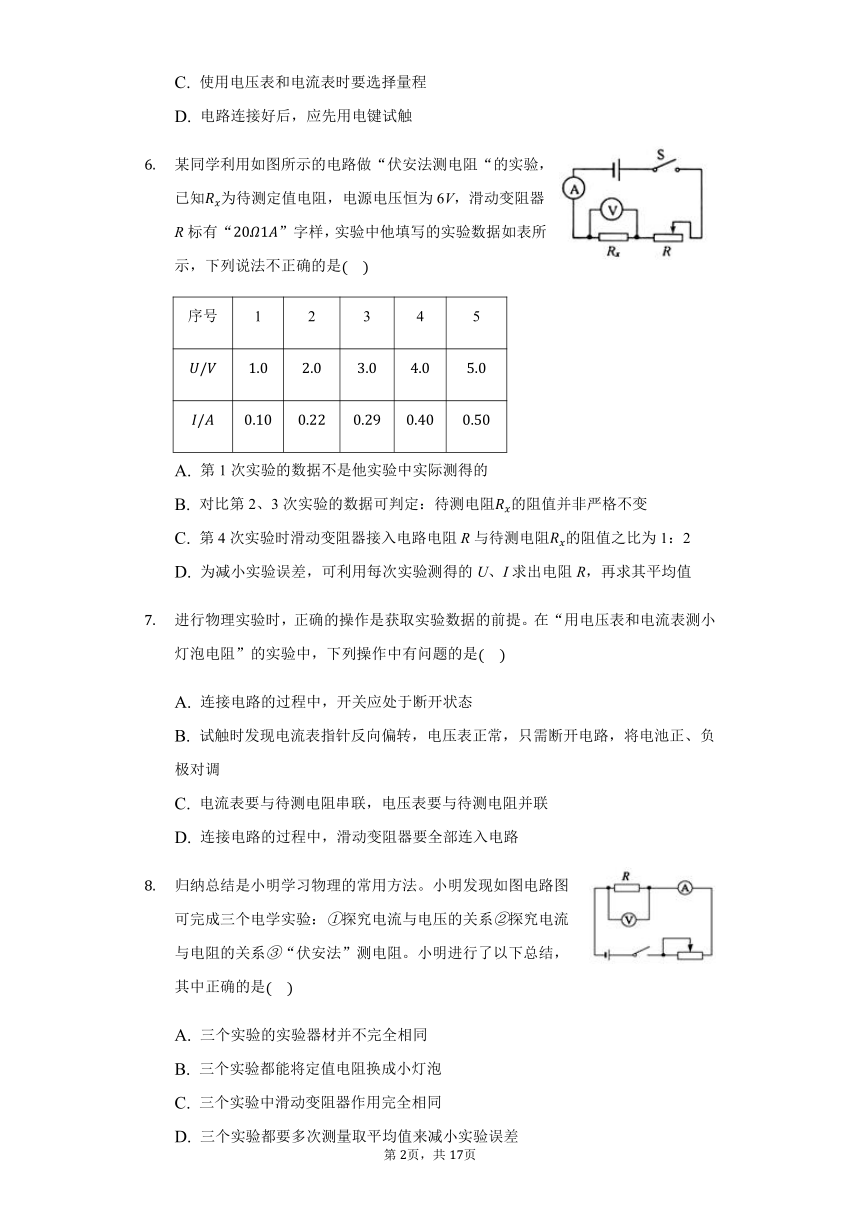

某同学利用如图所示的电路做“伏安法测电阻“的实验,已知为待测定值电阻,电源电压恒为6V,滑动变阻器R标有“”字样,实验中他填写的实验数据如表所示,下列说法不正确的是
序号
1
2
3
4
5
A.
第1次实验的数据不是他实验中实际测得的
B.
对比第2、3次实验的数据可判定:待测电阻的阻值并非严格不变
C.
第4次实验时滑动变阻器接入电路电阻R与待测电阻的阻值之比为1:2
D.
为减小实验误差,可利用每次实验测得的U、I求出电阻R,再求其平均值
进行物理实验时,正确的操作是获取实验数据的前提。在“用电压表和电流表测小灯泡电阻”的实验中,下列操作中有问题的是
A.
连接电路的过程中,开关应处于断开状态
B.
试触时发现电流表指针反向偏转,电压表正常,只需断开电路,将电池正、负极对调
C.
电流表要与待测电阻串联,电压表要与待测电阻并联
D.
连接电路的过程中,滑动变阻器要全部连入电路
归纳总结是小明学习物理的常用方法。小明发现如图电路图可完成三个电学实验:探究电流与电压的关系探究电流与电阻的关系“伏安法”测电阻。小明进行了以下总结,其中正确的是
A.
三个实验的实验器材并不完全相同
B.
三个实验都能将定值电阻换成小灯泡
C.
三个实验中滑动变阻器作用完全相同
D.
三个实验都要多次测量取平均值来减小实验误差

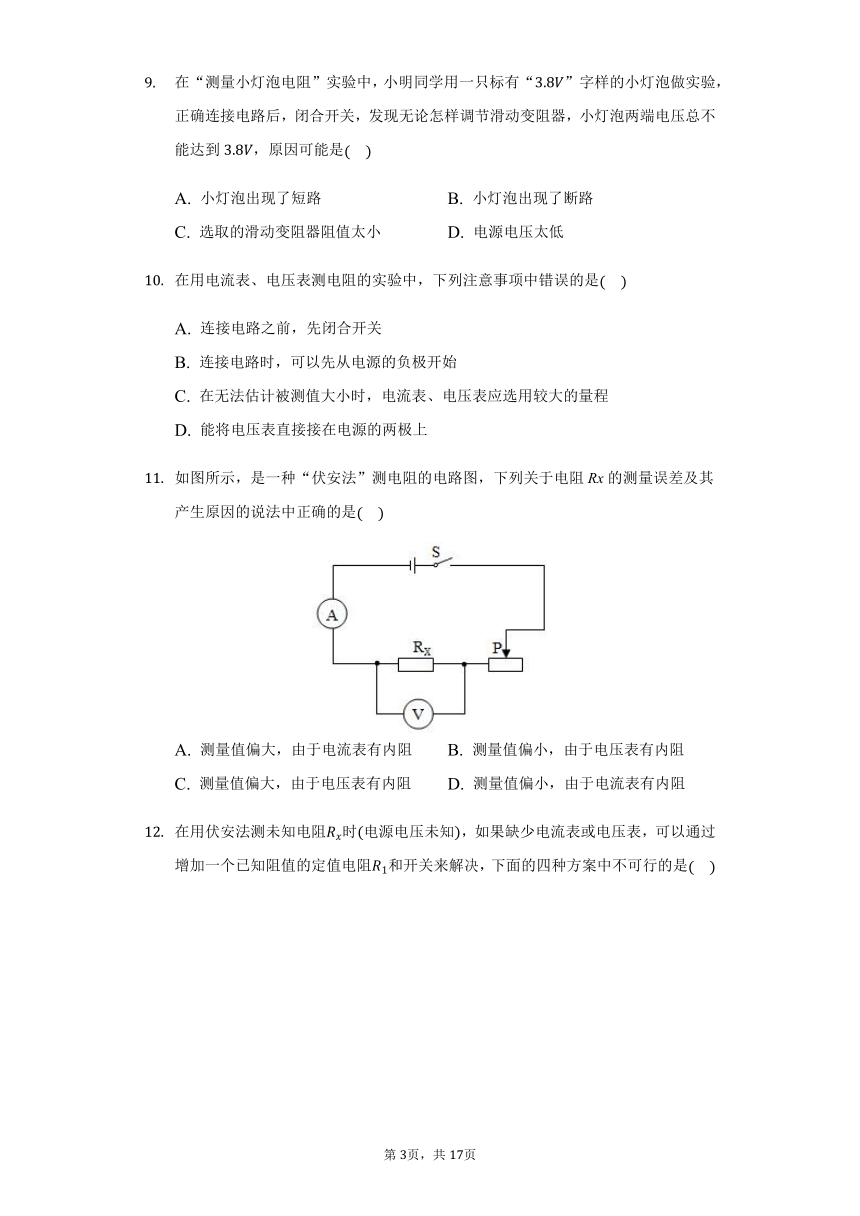

在“测量小灯泡电阻”实验中,小明同学用一只标有“”字样的小灯泡做实验,正确连接电路后,闭合开关,发现无论怎样调节滑动变阻器,小灯泡两端电压总不能达到,原因可能是
A.
小灯泡出现了短路
B.
小灯泡出现了断路
C.
选取的滑动变阻器阻值太小
D.
电源电压太低
在用电流表、电压表测电阻的实验中,下列注意事项中错误的是
A.
连接电路之前,先闭合开关
B.
连接电路时,可以先从电源的负极开始
C.
在无法估计被测值大小时,电流表、电压表应选用较大的量程
D.
能将电压表直接接在电源的两极上
如图所示,是一种“伏安法”测电阻的电路图,下列关于电阻Rx的测量误差及其产生原因的说法中正确的是
A.
测量值偏大,由于电流表有内阻
B.
测量值偏小,由于电压表有内阻
C.
测量值偏大,由于电压表有内阻
D.
测量值偏小,由于电流表有内阻

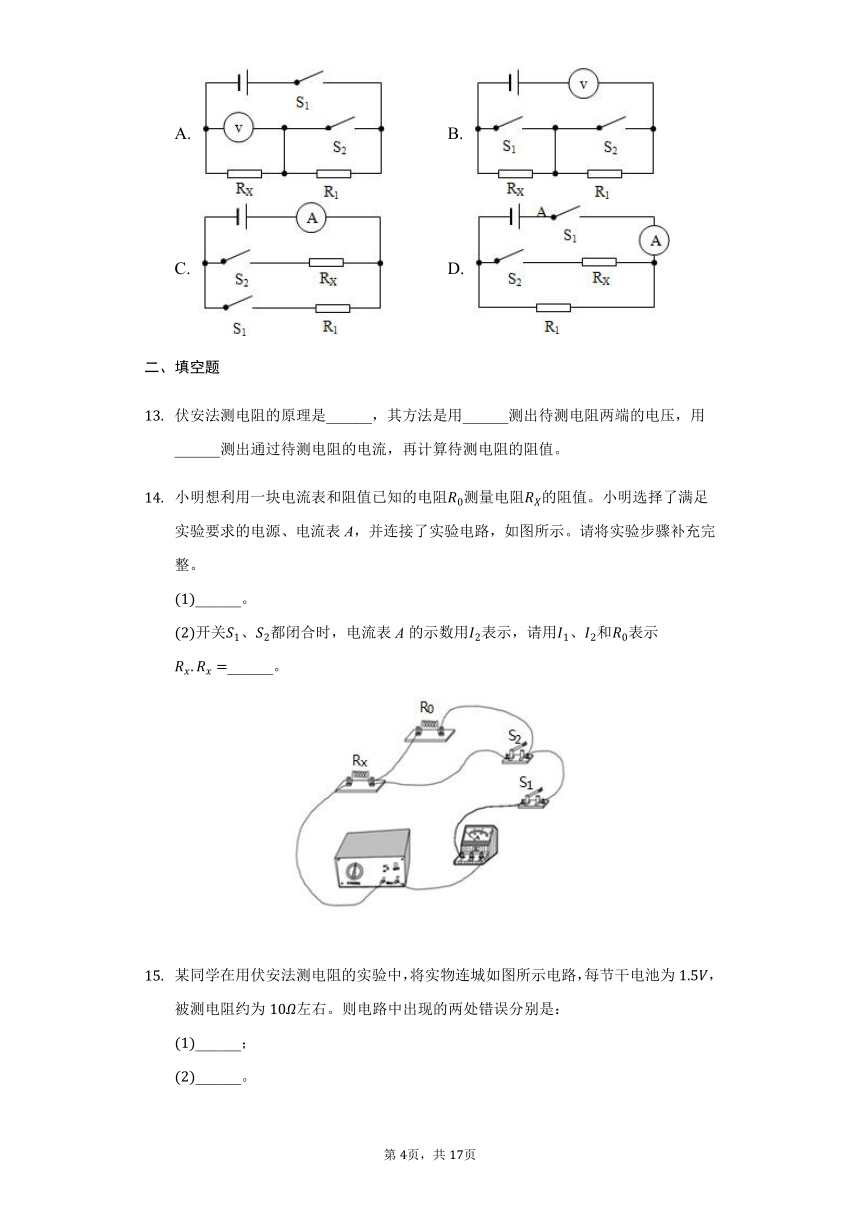

在用伏安法测未知电阻时电源电压未知,如果缺少电流表或电压表,可以通过增加一个已知阻值的定值电阻和开关来解决,下面的四种方案中不可行的是
A.
B.
C.
D.
二、填空题
伏安法测电阻的原理是______,其方法是用______测出待测电阻两端的电压,用______测出通过待测电阻的电流,再计算待测电阻的阻值。
小明想利用一块电流表和阻值已知的电阻测量电阻的阻值。小明选择了满足实验要求的电源、电流表A,并连接了实验电路,如图所示。请将实验步骤补充完整。
______。
开关、都闭合时,电流表A的示数用表示,请用、和表示______。

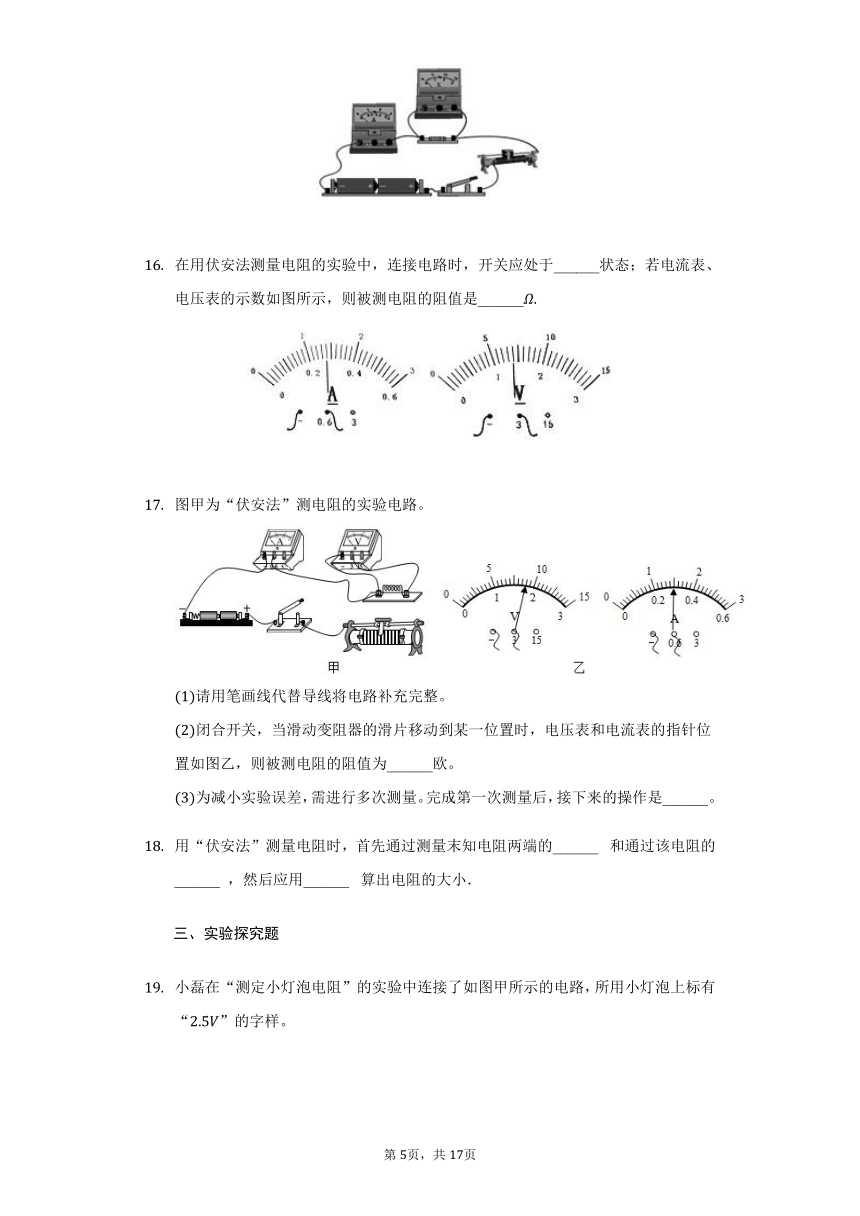

某同学在用伏安法测电阻的实验中,将实物连城如图所示电路,每节干电池为,被测电阻约为左右。则电路中出现的两处错误分别是:
______;
______。
在用伏安法测量电阻的实验中,连接电路时,开关应处于______状态;若电流表、电压表的示数如图所示,则被测电阻的阻值是______
图甲为“伏安法”测电阻的实验电路。
请用笔画线代替导线将电路补充完整。
闭合开关,当滑动变阻器的滑片移动到某一位置时,电压表和电流表的指针位置如图乙,则被测电阻的阻值为______欧。
为减小实验误差,需进行多次测量。完成第一次测量后,接下来的操作是______。
用“伏安法”测量电阻时,首先通过测量末知电阻两端的______
?和通过该电阻的______
,然后应用______
?算出电阻的大小.
三、实验探究题
小磊在“测定小灯泡电阻”的实验中连接了如图甲所示的电路,所用小灯泡上标有“”的字样。
连接电路时,开关应______。小磊连好后,在检查电路发现有一根导线连接错误,请在错误地到线上打“”,并画出正确的导线。
电压
电流
电阻
改好电路后,小磊在测量过程中得到当电压表示数为时的电流值如图乙所示,请求出此时小灯泡的电阻为______保留一位小数。同组的小丽认为表格中还应有电阻的平均值一项,你同意这种说法吗?说出你的理由______。
实验过程中小磊又发现滑动变阻器的最大阻值模糊不清,但电压表已损坏,小累找了一个阻值已知的定值电阻代替灯泡,用电流表和定值电阻测出了滑动变阻器的最大阻值,设计电路如图所示,实验步骤如下:
按电路图连接电路滑片已移至阻值最大处;
闭合开关、,读出此时电流表的示数;
______,读出此时电流表的示数;
根据所测数据计算得出的阻值;
表达式:______用和测量的物理量的符号表示。
小明同学在“伏安法測电阻”的实验中:
在连接电路时,开关S应处于______的状态,滑动变阻器的滑片P应放在电阻最______的位置。
小明同学连接了如图甲的电路,闭合开关,电流表______示数,电压表______示数。两空均选填“有”或“无”
他仔细检查电路,发现有一根导线连接错误,请你在答图甲中错误的导线上画“”,并用笔画线代替导线画出正确的一根连接导线。
正确连接电路后,闭合开关,调节滑动变阻器滑片P,当电压表的示数为2V时,观察到电流表示数如图乙所示,他记下数据并算出电阻R的阻值为______。
同组小斌同学继续向______选填“A“或“B”端移动滑片P,适当增大电阻R两端的电压,并进行了多次测量计算电阻的平均值从而减小实验误差。
小聪同学用伏安法测电阻,实验电路图如图甲所示。
该实验的原理是

闭合开关S前,滑动变阻器滑片P应置于
端选填“a”或“b”。
假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路,实验时正确操作,刚一“试触”,就发现电流表的指针迅速摆动到最大刻度,其原因可能是:_______;________________。
小聪同学重新按图甲所示的实验电路图正确连接电路,进行实验,某次实验中电压表示数如图乙所示,电流表示数如图丙所示,被测电阻___。
若滑动变阻器的最大阻值为R,被测电阻的阻值为,实验过程中电流表突然烧坏,不能正常使用了,他想出一个方法,应用现有的器材,也能测出电阻的阻值。
实验步骤如下:
将滑动变阻器滑到a端,闭合开关S,读出电压表的读数,记为U;
__________________________________________________________;
读出滑动变阻器的最大值R;
则被测电阻的阻值为:_________________________写出表达式。
答案和解析
1.【答案】B
【解析】解:A、滑动变阻器在实验中起保护电路的作用,在开关闭合前,应把滑动变阻器的阻值调到最大处可以防止电流过大烧毁元件,故A是必要的;
B、开关在电路中的作用是控制电路的通断,与开关是否靠近电源正极一端无关;故B是不必要的;
C、电压表与被测电阻并联,电流表与被测电阻串联,属于正确的接法。故C是必要的;
D、实验开始前,开关应处于断开的状态,防止在连接线路时,某些地方不合适引起电路中的电流过大烧坏元件;故D是必要的;
2.【答案】C
【解析】解:当考虑到电流表和电压表的电阻时:
电流表和串联
通过和电流表的电流相等,即电流表测量的是通过和电流表的电流I
电压表测量的是和电流表两端的总电压,
又电流表
如仍用电压表示数除电流表示数即计算,则测量值将大于电阻的实际阻值。
3.【答案】C
【解析】解:A、移动滑动变阻器的滑片,改变了连入电路的电阻,改变了电路中的电流,说法正确,不符合题意。
B、滑动变阻器的连入电路时,滑片滑到最大阻值处,电阻最大,电源电压不变,电流最小,
起到保护电路的作用,说法正确,不符合题意。
C、灯泡灯丝的长度、材料、横截面积有关,实验过程中三者没有发生变化,
因此小灯泡的电阻不变,说法错误,符合题意。
D、移动滑动变阻器的滑片时,改变了电路中电阻的大小,从而改变了电路中的电流,
根据可得,灯泡的电阻不变,电流变化,所以被测电阻两端的电压变化,说法正确,不符合题意。
故选:C。
4.【答案】B
【解析】解:电流表和电压表位置互换后,电压表串联接入电路,由于电压表电阻很大,因此电路中电流就很小,几乎没有电流通过电阻,所以电流表、电压表都不会被烧坏。
5.【答案】A
【解析】解:A、没有必要,只要能正常快速连接即可。
B、说法正确,连接电路时,电键应始终处于断开状态,是为了防止短路。
B、说法正确,使用电压表和电流表时要选择量程,是为了准确读数。
D、说法正确,电路连接好后,应先用电键试触,是为了防止短路的发生。
6.【答案】B
【解析】解:A、由表中数据结合欧姆定律可得,定值电阻,
根据分压原理可知,当滑动变阻器的最大电阻连入电路中时,电压表示数最小,
定值电阻两端的最小电压,所以第1组数据不是本实验中测得的,故A说法正确;
B、根据得,序号“2”的电阻为:;序号“3”的电阻为:,其他几次的电阻值根据计算均为,由于存在误差,序号“2”和“3”的待测电阻R相差不大,再结合其他数据分析可知该待测电阻是定值电阻,故B说法错误;
C、第“4”次实验中,定值电阻两端的电压为4V,则滑动变阻器两端的电压为U滑,滑动变阻器和定值电阻两端的电压之比为2V::2,根据:::2,因为串联电路电流处处相等,故滑动变阻器与待测电阻的阻值之比为1:2,故C说法正确;
D、在测定值电阻的阻值时,由于测量存在误差,通常多次测量几组数据,分别求出电阻值求平均值来减小误差,故D说法正确。
综上所述B符合题意。
7.【答案】B
【解析】解:A、为防止连接错误,造成电路中电流过大烧坏用电器,连接电路的过程中,开关应断开,正确;
B、试触时发现电流表指针反向偏转,说明电流表的正负接线柱反接了,若此时将电池正、负极对调,虽然满足了电流表的接法,但又会导致电压表的接线柱反接,故此方法不正确。
C、根据电压表和电流表的正确使用可知,电流表要与待测电阻串联,电压表要与待测电阻并联,正确;
D、为防止电路中电流过大烧坏用电器,连接电路时,滑动变阻器应处于最大阻值处,正确。
8.【答案】A
【解析】解:A、探究电流与电压的关系实验??要保持电阻不变,一个电阻即可;和“伏安法”测电阻,实验器材相同;
探究电流与电阻的关系,要保持电压不变,改变电阻大小,用到至少3个定值电阻,三个实验的实验器材并不完全相同,故A正确;
B、灯泡电阻随温度的变化而变化,电阻不是定值,由上分析,故B错误;
C、变阻器的作用是改变电压的电压多次测量;中的作用是控制电阻的电压不变,故C错误;
D、多次实验是为了避免实验的偶然性,得出普遍性的结论;
实验多次测量取平均值是为了减小实验误差。故D错误。
9.【答案】D
【解答】
A、小灯泡两端电压总不能达到,说明灯泡两端有电压,则小灯泡不会出现了短路,不符合题意。
B、灯泡灯丝断开,电路断路灯泡不发光,不符合题意。
C、滑动变阻器阻值太小,根据串联电路的分压原理,滑动变阻器分压少,那么灯泡电压可能会超过,不符合题意。
D、如果电源电压低于灯泡的正常工作电压,即使滑动变阻器连入电路的阻值为0时,电压表示数也不会达到灯泡,符合题意。
故选D。
10.【答案】A
【解答】
A.为保护电路,连接电路之前,应断开开关,故A错误,符合题意;?
B.连接电路时,可以先从电源的正极开始,也可以从电源负极开始,故B正确,不符合题意;
C.在无法估计被测值大小时,为保护电表,电流表、电压表应选用较大的量程,故C正确,不符合题意;
D.能将电压表直接接在电源的两极上,测电源的电压,故D正确,不符合题意。
故选A。
11.【答案】B
【解析】解:图中是电流表外接法,由于电压表的分流作用,电流测量值偏大,电压测量值准确,
由的变形式可知,电阻测量值偏小,等于电阻R与电压表内阻并联后的总电阻。
故ACD错误,B正确。
12.【答案】B
【解析】解:
A、当开关、闭合时,被短路,电压表的示数等于电源电压;
再断开开关时,电压表测量两端的电压,则可计算出两端的电压,即可计算出电路中的电流,从而可计算出被测电阻的阻值,A能测出,不符合题意;
B、电压表串联在电路中,其示数始终等于电源电压,不可知被测电阻的电压和电流,不能测出其阻值,B符合题意;
C、只闭合可测出通过被测电阻的电流,两个开关都闭合,可测出干路电流,则可计算出的电流,由可得两端的电压,根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压,从而计算出待测电阻的阻值,故C能测出,不符合题意;
D、当闭合,断开时,电流表测出通过的电流,由可计算出电源电压;
当两开关都闭合时,两电阻并联,电流表测干路电流,则可根据并联电路的电流规律计算出通过的电流,从而计算出的阻值,故D能测出,不符合题意。
13.【答案】
?
电压表
?
电流表
【析】解:“伏安法测电阻”利用了欧姆定律的变形公式:,
因此实验时用电压表测出待测电阻两端的电压,用电流表测出通过待测电阻的电流,然后根据算出待测电阻的阻值。
故答案为:;电压表;电流表。
伏安法测电阻的原理是利用了欧姆定律的变形公式,再明确如何测出电压与电流即可解答。
本题考查伏安法测电阻的原理,以及电压表、电流表在实验中的作用。
14.【答案】只闭合,记下电流表A示数;
【解析】解:只闭合开关,记下电流表A示数;
开关、都闭合时,短路,电路为待测电阻的简单电路,电流表的示数用表示。
根据电阻的串联和欧姆定律,因电源电压相等,所以,,
所以,。
15.【答案】电压表量程选择过大;电流表量程选择过大
【解析】解:
伏安法测电阻的实验中,滑动变阻器、电阻、电流表应串联,电压表与电阻并联;
由图电源由两节干电池组成,所以电源电压为3V,故电压表应使用量程;
电路中最大电流:,所以电流表应使用量程。
故答案为:电压表量程选择过大;电流表量程选择过大。
16.【答案】断开;5
【解析】解:为保护电路,连接电路时开关应断开;
由图可知,电流表选择量程,分度值是,示数为;
电压表选择量程,分度值是,示数为;
由可得,被测电阻的阻值.
故答案为:断开;5.
为防止电路中的电流过大、烧坏电路元件,连接电路时开关应断开;
根据电表的量程和分度值读出示数,再根据欧姆定律求出被测电阻的阻值.

17.【答案】6?
移动变阻器的滑片,记录电压表和电流表示数
【解析】解:
将变阻器的最大电阻连入电路中,如下所示:
闭合开关,当滑动变阻器的滑片移动到某一位置时,电压表和电流表的指针位置如图乙,电压表选用小量程,分度值为,电流为;电流表选用小量程,分度值为,电流为,由欧姆定律,则被测电阻的阻值为:;
为减小实验误差,需进行多次测量。完成第一次测量后,接下来的操作是:移动变阻器的滑片,记录电压表和电流表示。
18.【答案】电压;电流;
【解析】解:用伏安法来测定电阻的阻值,即只要测出电阻两端的电压和通过它的电流,就可以用公式算出电阻的阻值.
故答案为:电压;电流;.
实验室中用电压表和电流表测量电阻的阻值,这种方法叫伏安法测电阻;
伏安法测量电阻要测量的物理量有电阻两端电压和通过的电流,根据求出电阻.
19.【答案】断开
?
?
不同意,灯丝的电阻与温度有关,不同电压下,灯丝的温度不同,电阻不同
?
闭合开关,断开开关
?
【解析】解:
为了保护电路,连接电路时,开关需要断开;
测量小灯泡电阻的实验中,需要用电压表测灯泡两端电压,而图中电压表测量灯泡和滑动变阻器的总电压,正确连接如下:
由图乙,电流表使用量程,分度值,示数为;
小灯泡的电阻为:;
因为灯丝的电阻与温度有关,而灯泡两端的电压越大,灯丝的温度越高,因此小灯泡在不同电压下工作时,小灯泡的灯丝温度不同,电阻也不相同,所以不能求电阻的平均值,故不同意小丽的说法;
由图丙知,当两个开关均闭合时,电阻被短路,则电源电压;
闭合开关,断开开关,则两个电阻串联,此时电流表的示数,两端的电压,则两端的电压;
则。
故答案为:断开;见上图;;不同意,灯丝的电阻与温度有关,不同电压下,灯丝的温度不同,电阻不同;闭合开关,断开开关;。
为了保护电路,连接电路时,开关需要断开;
本实验中,电压表测灯泡两端电压,滑动变阻器与灯泡串联,一上一下接入电路;
由图乙根据电流表量程、分度值读出电流表的示数,根据算出灯泡的电阻;影响电阻的因素有:导体的温度、长度、横截面积和材料等,而小灯泡两端的电压不同,小灯泡灯丝的温度会不同,因此电阻也不同,不能求平均电阻;
根据电源电压不变利用欧姆定律计算出变阻器的最大阻值。
20.【答案】断开;大;无;有;;;
【解析】解:为防止发生短路现象烧坏电源,连接电路时,开关应处于断开状态,闭合开关前,应使滑动变阻器的阻值处于最大状态,由图可知变阻器的滑片滑在B点时连入电路中的电阻丝阻值最大。
实验时闭合开关,电压表和电流表串联在电路中,电压表测电源电压,电压表有示数,电流表无示数;
由图可知,电流表与电压表串联了,导致电流表没有示数,应将定值电阻右端接线柱与滑动变阻器左端接线柱之间的导线去掉,将此导线改接在电压表中间接线柱上,如图。
在探究“电流与电阻的关系”实验中,移动滑动变阻器滑片P,使定值电阻R两端电压为2V,电流表示数如图乙所示,图中电流表选用小量程,分度值为,示数为,由欧姆定律可得,。
根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,适当增大电阻R两端的电压,应减小滑动变阻器连入电路中的电阻,所以滑片应向A端移动,并进行了多次测量计算电阻的平均值从而减小实验误差。
故答案为:断开;大;无;有;见上图;;。
根据实物连接的正确方法和滑动变阻器的作用进行分析,即在电路没有连接好之前,开关一直是断开的,而且滑动变阻器的阻值应在最大处。
电压表内阻很大,串联接入电路时电路断路,根据电路结构分析答题。
实物连接图中找错误之处,主要从电压表、电流表、滑动变阻器的正确使用上考虑:
从电流表、电压表的量程、连接方式、正负接线柱的接入方法上考虑。从滑动变阻器接线柱的选择考虑;
根据电流表量程确定分度值读数,根据欧姆定律求电阻大小;
根据分压原理确定电压表示数的变化,由串联电路电压的规律结合分压原理确定滑片移动的方向。
21.【答案】
?
b
?
电源电压过大
?
选用电流表的量程太小
?
8
?
将滑动变阻器滑到b端,闭合开关S,读出电压表的读数,记为
?
【解析】解:测量电阻的原理是或欧姆定律;
由图知,滑动变阻器的下面接了左边的接线柱,为保护电路,闭合开关前,应将滑片移至右边,即b端,使其阻值最大;
操作正确,刚一“试触”,就发现电流表的指针迅速摆动到最大刻度,说明电路中的电流较大,根据影响电流的因素,可能是电源电压过大或电流表的量程选择偏小或滑动变阻器的最大阻值偏小;
由图乙知,电压表的量程为,分度值为,示数为;
由图丙知,电流表的量程为,分度值为,示数为;
则;
被测电阻与滑动变阻器串联,电压表与被测电阻并联,开关串联在电路中,如图。
步骤:
将滑动变阻器滑到a端,闭合开关S,读出电压表的读数,记为U;
将滑片移至b端,闭合开关S,读出此时电压表的示数为,则滑动变阻器两端的电压为;
则电路中的电流;
则。
故答案为:;;电源电压过大;选用电流表的量程太小;;将滑动变阻器滑到b端,闭合开关S,读出电压表的读数,记为;??。
实验中根据来测量电阻值;
为保护电路,闭合开关前,应将滑片移至最大阻值处;
刚一“试触”,就发现电流表的指针迅速摆动到最大刻度,说明滑动电路中的电流太大,可能是电路中发生短路或滑动变阻器的电阻太小造成;
根据图乙和图丙读出电流表和电压表的示数,由计算出电阻值;
没有电流表,利用已知电阻和被测电阻串联找电流相等;被测电阻和已知最大阻值的滑动变阻器串联,电压表与被测电阻并联,滑动变阻器为最大值时,电压表测被测电阻电压,根据串联电路电压特点,求滑动变阻器电压,求滑动变阻器电流,即被测电阻电流,根据计算电阻。
此题是用伏安法测电阻的实验,考查了滑动变阻器的应用、电流表、电压表的读数及电
