人教版 九年级 全一册 16.4 变阻器 同步练习（带答案）

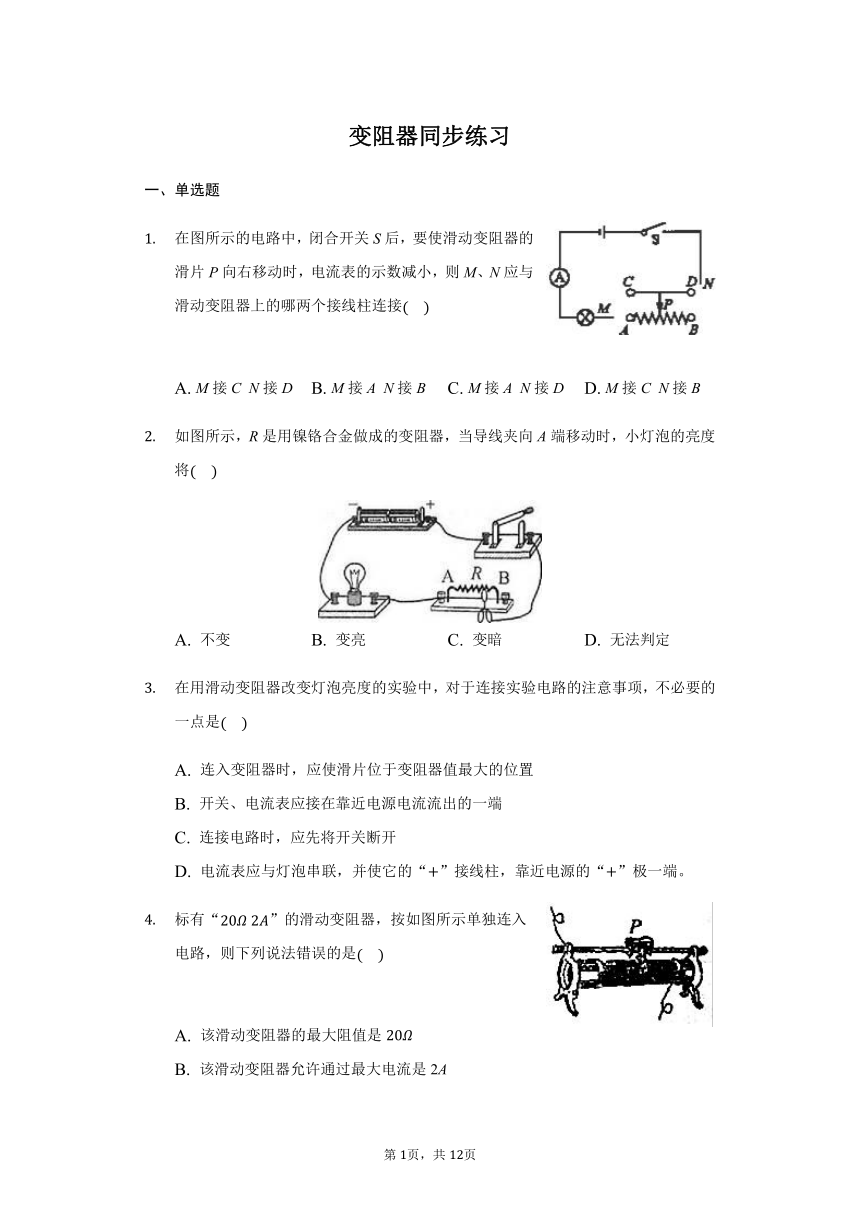

变阻器同步练习
一、单选题
在图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接
A.
M接C??N接D
B.
M接A??N接B
C.
M接A??N接D
D.
M接C??N接B
如图所示，R是用镍铬合金做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将
A.
不变
B.
变亮
C.
变暗
D.
无法判定
在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是
A.
连入变阻器时，应使滑片位于变阻器值最大的位置
B.
开关、电流表应接在靠近电源电流流出的一端
C.
连接电路时，应先将开关断开
D.
电流表应与灯泡串联，并使它的“”接线柱，靠近电源的“”极一端。
标有“”的滑动变阻器，按如图所示单独连入电路，则下列说法错误的是
A.
该滑动变阻器的最大阻值是
B.
该滑动变阻器允许通过最大电流是2A
C.
当滑片移动到最右端时，接入电路的阻值是
D.
当滑动片向左移动时，接入电路的阻值增大

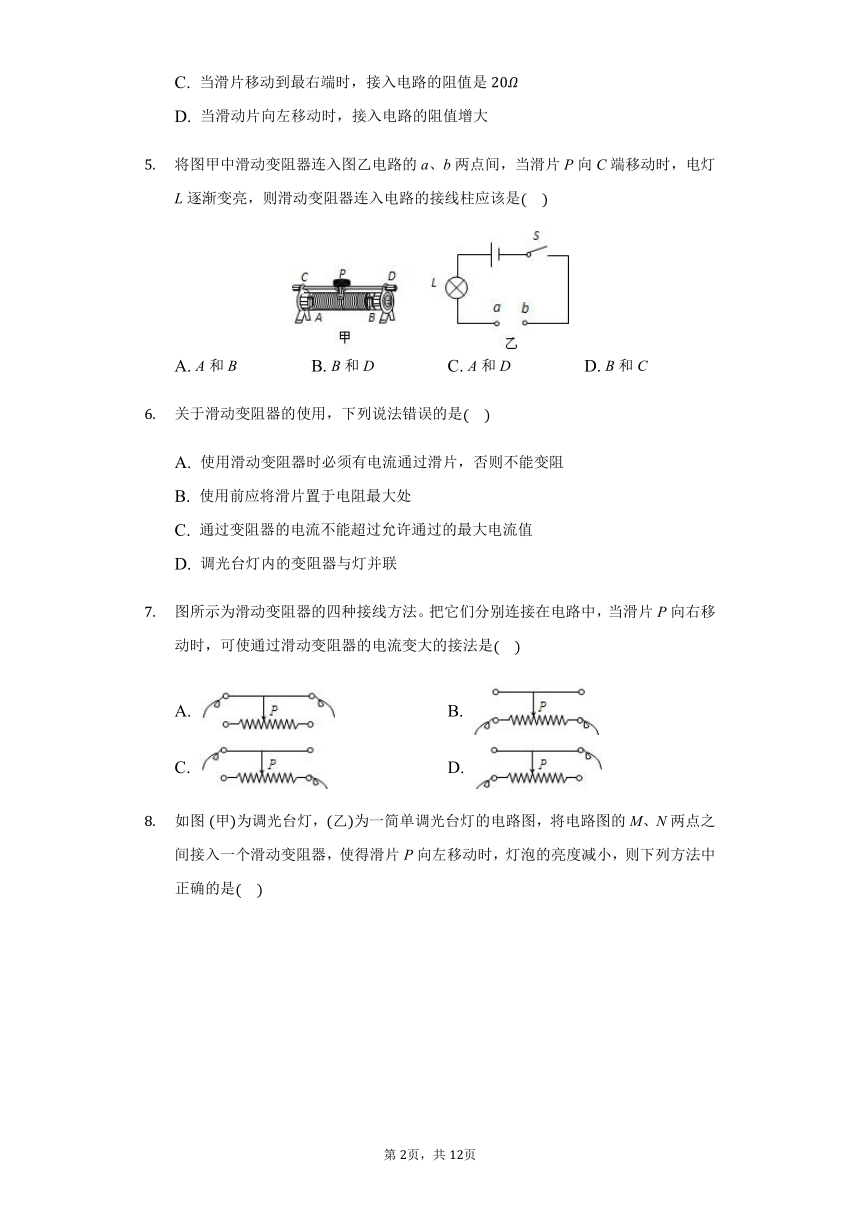

将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是
A.
A和B
B.
B和D
C.
A和D
D.
B和C
关于滑动变阻器的使用，下列说法错误的是
A.
使用滑动变阻器时必须有电流通过滑片，否则不能变阻
B.
使用前应将滑片置于电阻最大处
C.
通过变阻器的电流不能超过允许通过的最大电流值
D.
调光台灯内的变阻器与灯并联
图所示为滑动变阻器的四种接线方法。把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是
A.
B.
C.
D.

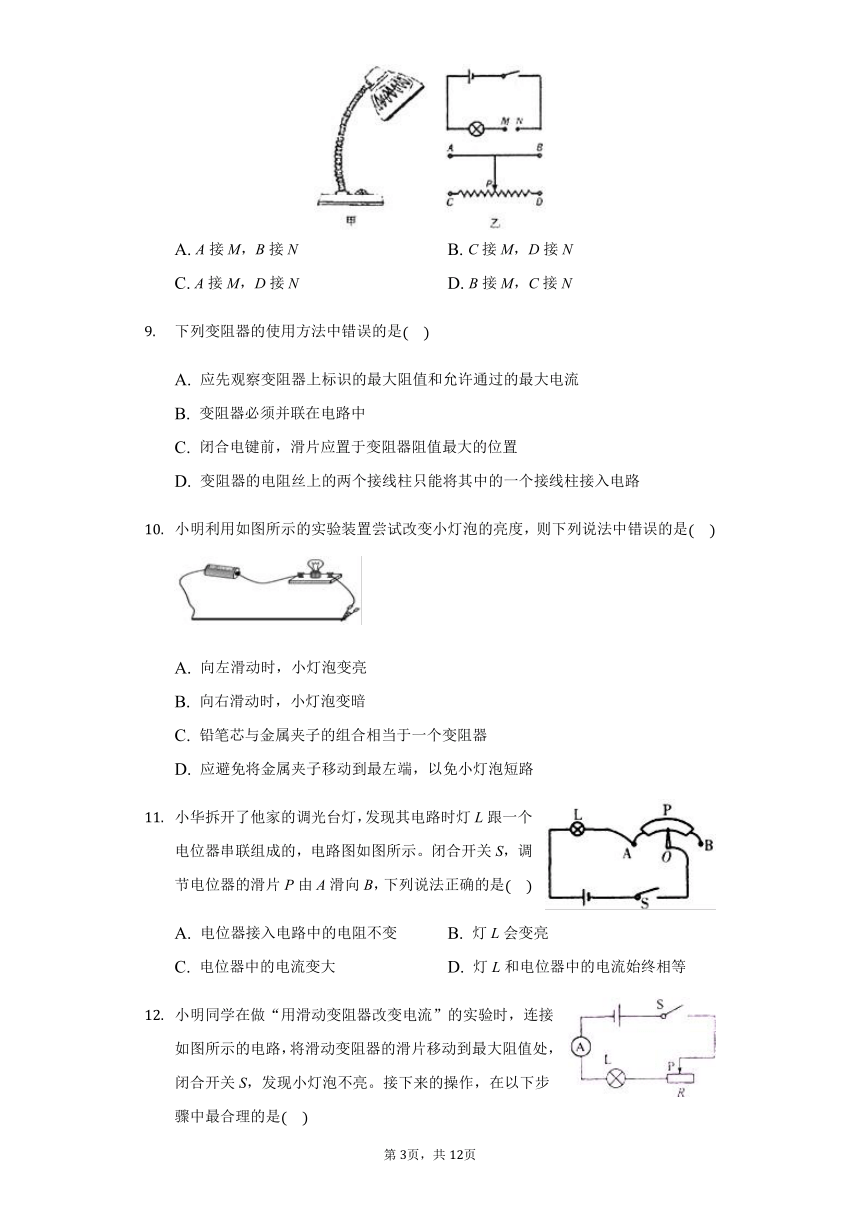

如图?甲为调光台灯，乙为一简单调光台灯的电路图，将电路图的?M、N?两点之间接入一个滑动变阻器，使得滑片?P?向左移动时，灯泡的亮度减小，则下列方法中正确的是
A.
A?接?M，B?接?N
B.
C?接?M，D?接?N
C.
A?接?M，D?接?N
D.
B?接?M，C?接?N
下列变阻器的使用方法中错误的是
A.
应先观察变阻器上标识的最大阻值和允许通过的最大电流
B.
变阻器必须并联在电路中
C.
闭合电键前，滑片应置于变阻器阻值最大的位置
D.
变阻器的电阻丝上的两个接线柱只能将其中的一个接线柱接入电路
小明利用如图所示的实验装置尝试改变小灯泡的亮度，则下列说法中错误的是
A.
向左滑动时，小灯泡变亮
B.
向右滑动时，小灯泡变暗
C.
铅笔芯与金属夹子的组合相当于一个变阻器
D.
应避免将金属夹子移动到最左端，以免小灯泡短路
小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示。闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是
A.
电位器接入电路中的电阻不变
B.
灯L会变亮
C.
电位器中的电流变大
D.
灯L和电位器中的电流始终相等
小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮。接下来的操作，在以下步骤中最合理的是
A.
断开开关S，更换灯泡重新实验
B.
断开开关S，增加电池的节数重新实验
C.
断开开关S，调节滑动变阻器观察小灯泡是否发光
D.
观察电流表的示数是否为零，判断电路是否断路
二、填空题

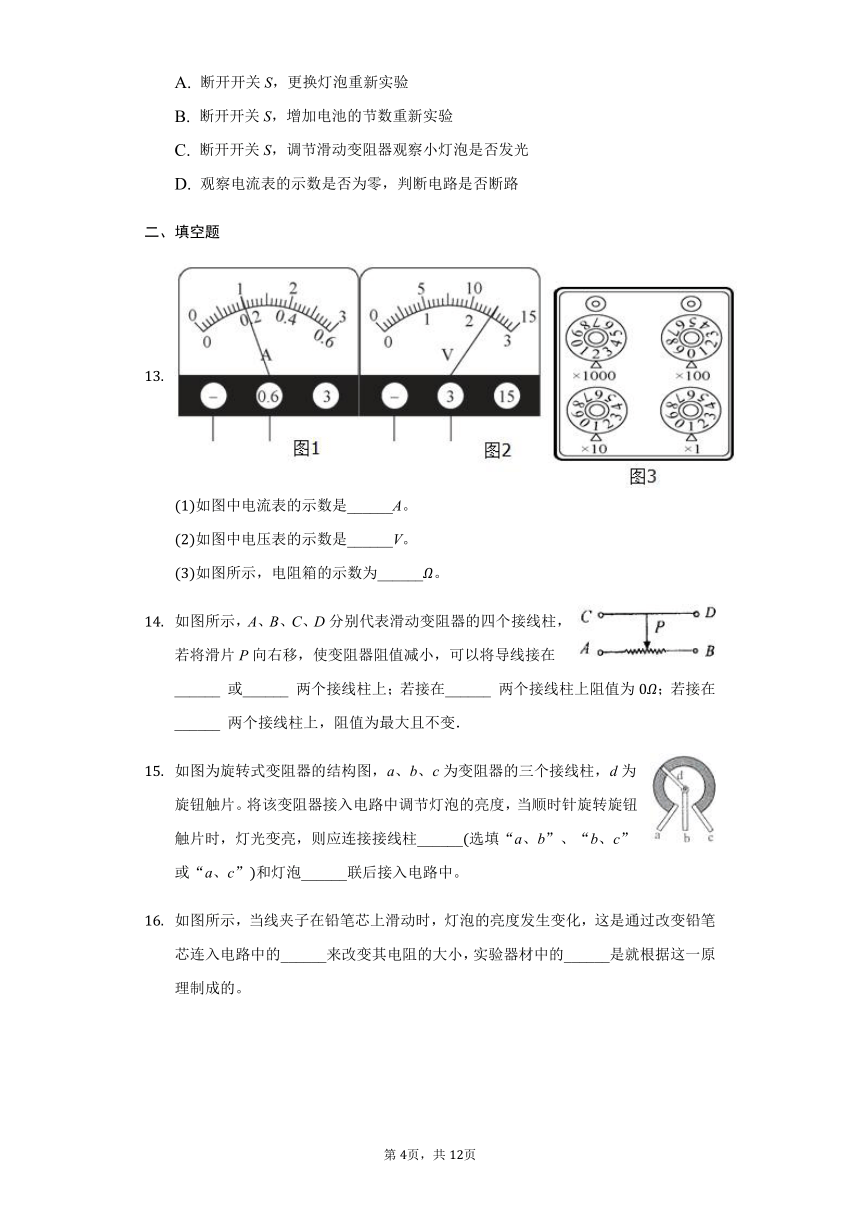

如图中电流表的示数是______A。
如图中电压表的示数是______V。
如图所示，电阻箱的示数为______。
如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在______
或______
两个接线柱上；若接在______
两个接线柱上阻值为；若接在______
两个接线柱上，阻值为最大且不变．
如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱______选填“a、b”、“b、c”或“a、c”和灯泡______联后接入电路中。
如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的______来改变其电阻的大小，实验器材中的______是就根据这一原理制成的。

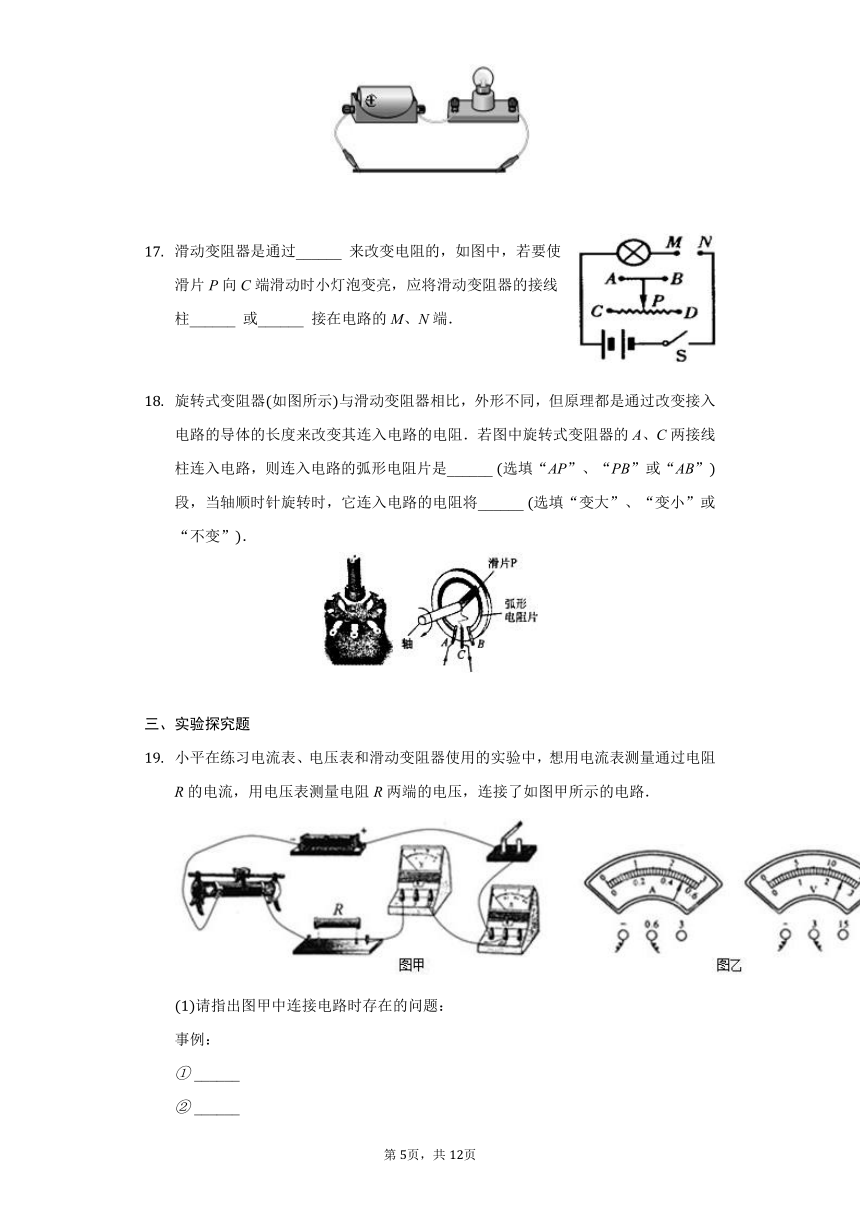

滑动变阻器是通过______
来改变电阻的，如图中，若要使滑片P向C端滑动时小灯泡变亮，应将滑动变阻器的接线柱______
或______
接在电路的M、N端．
旋转式变阻器如图所示与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的长度来改变其连入电路的电阻．若图中旋转式变阻器的A、C两接线柱连入电路，则连入电路的弧形电阻片是______
选填“AP”、“PB”或“AB”段，当轴顺时针旋转时，它连入电路的电阻将______
选填“变大”、“变小”或“不变”．
三、实验探究题
小平在练习电流表、电压表和滑动变阻器使用的实验中，想用电流表测量通过电阻R的电流，用电压表测量电阻R两端的电压，连接了如图甲所示的电路．
请指出图甲中连接电路时存在的问题：
事例：
______
______
______
______?
经同伴提醒后，小平把电路连接的正确无误，正确测出了电流和电压如图乙所示则电流为______
A，电压为______
如图1所示，电流表的示数是______
A.如图2所示的实物连接图．要使灯泡变亮，滑动变阻器的滑片应向______
滑动．填“左”或“右”
在图3中连接电路，要求灯、并联，做总开关，电流表测的电流大小．并在方框中画出电路图．
如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
按要求连接实物图．
在图2虚线框内画出相应的电路图．
在闭合开关前，滑动片P应调到______
端．
滑动变阻器的作用是______
．
当变阻器的______
两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．
答案和解析
1.【答案】C
【解析】解：滑片向右移动，电流表示数减小，电阻值则增大；所以应将A、C或A、D接入电路，即M接A，N接C或D。
2.【答案】B
【解析】解：由图可知灯L与滑动变阻器串联，滑动变阻器的滑片P向A端移动时，其连入电路中的电阻变小，
则电路中的总电阻变小，
因为灯泡的电阻不变，电路中的电流变大；
因此小灯泡的亮度变亮。
3.【答案】B
【解析】解：AC、连接实物图时，为了保护电路，开关必须是断开的，滑动变阻器必须滑到最大值；故AC正确；
B、开关、电流表串联在电路中，与所在的位置无关，故B错误；
D、电流表与被测电路串联，并且电流从正接线柱流入，负接线柱流出，即它的“”接线柱，靠近电源的“”极一端。故D正确。
4.【答案】C
【解析】解：AB、滑动变阻器标有“??2A”的字样，表示滑动变阻器的最大阻值是，允许通过的电流最大值是2A，故AB正确；
C、此时滑片右边电阻丝接入电路，所以当滑片移动到最左端时，接入电路的阻值是，故C错误；
D、当滑动片向左移动时，接入电路的阻值增大，故D正确；
5.【答案】C
【解析】解：A、接A和B时，连入电路中的是一个定值电阻最大电阻，这种接法是不能变阻的，也就无法改变电流，无法改变灯泡的亮度，这种接法不正确。
B、接B和D时，连入电路中的电阻丝是PB部分。当滑片P向C端移动时，PB电阻丝长度变长，电阻变大，则电流变小，电灯L逐渐变暗，这种接法不符合题意要求。
C、接A和D时，连入电路中的电阻丝是PA部分。当滑片P向C端移动时，PB电阻丝长度变短，电阻变小，则电流变大，电灯L逐渐变亮，这种接法符合题意要求。
D、接B和C时的情况与接B和D的情况是一样的。
故选：C。
6.【答案】D
【【解答】
A、按照“一上一下”的接法，使用滑动变阻器时才会有电流通过滑片，这样才能改变滑动变阻器接入电路的阻值，否则不能变阻，故A正确；
B、使用前应将滑片置于电阻最大处，这样是为了保护电路，故B正确；
C、通过变阻器的电流不能超过允许通过的最大电流值，否则会损坏元件，故C正确；
D、调光台灯内的变阻器与灯必须串联，才能改变灯泡电流，从而改变灯泡亮度，不能并联，故D错误。
故选D。
7.【答案】C
【解答】
A
.电阻丝没有接入电路，当滑片P向右移动时，不会改变电路中的电阻，电流不变，所以该选项不正确；
B
.图中将变阻器的下面两个接线柱连入电路，当滑片P向右滑动时，不会改变连入电路的电阻丝的长度，所以不会改变电阻，则电流不变，所以该选项不正确；
C.图中接法，滑片右边的电阻线接入了电路，当滑片P向右滑动时，接入电路的电阻丝的长度变短，电阻变小，则电流变大，所以该选项正确；
D.图中接法，滑片左边的电阻线接入了电路，当滑片P向右滑动时，接入电路的电阻丝的长度变长，电阻变大，则电流变小，所以该选项不正确。
故选C。
8.【答案】C
【解析】解：滑片P向左移动时，灯泡的亮度减小，即此时通过小灯泡的电流变小，说明变阻器接入电路的电阻变大，所以应该是变阻器滑片右边的电阻丝接入电路，故必须选择D接线柱，再选择A或B接线柱即可；
9.【答案】B
【解答】
A.使用滑动变阻器时，应先观察变阻器上标识的最大阻值和允许通过的最大电流。故A选项正确，不符合题意；
B.滑动变阻器和用电器串联后，可以通过改变接入电路中电阻丝的长短来改变电路中的电流。故B选项错误，符合题意；
C.接通电路前，滑动变阻器的滑片必须移到阻值最大处，故C选项正确，不符合题意；
D.如果都接上面的接线柱，滑动变阻器被短路。都接下面的接线柱，滑动变阻器变为定值电阻。所以要采用一“上”一“下”的连接方式，即变阻器的电阻丝上的两个接线柱只能将其中的一个接线柱接入电路。故D选项正确，不符合题意。
故选B。
10.【答案】D
【解析】解：铅笔芯与金属夹子的组合相当于一个变阻器，金属夹子向左滑动，铅笔芯接入电路的长度变短，电路总电阻R变小，电源电压U不变，由可知电路电流I变大；
灯泡电阻不变，灯泡电压变大，灯泡实际功率变大，灯泡变亮；向右滑动时，与之相反，小灯泡变暗，故ABC正确；
当金属夹子移到最左端时，电流经灯泡回负极，小灯泡不会短路，故D错误。
11.【答案】D
【解析】解：ABC、当滑片P由A滑向B时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大；根据欧姆定律可知，电路电流变小；由可知，灯泡的实际功率变小，灯泡亮度变暗，故ABC错误；
D、由电路图可知，灯泡和滑动变阻器串联，所以电流相等，故D正确。
12.【答案】D
【解析】解：
AB、当电路发生断路故障时，更换灯泡或增加电池数量，灯泡同样不发光，故AB选项错误；
C、断开开关S，调节滑动变阻器，灯泡同样不发光，故C选项错误。
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数，如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理，故D选项正确。
13.【答案】?
?
2011
【解析】解：
由图1可知，电流表的量程为，分度值为，读数为；
由图2可知，电压表的量程为，分度值为，指针指在2V右面第5个小格上，因此读数为；
由图可知，电阻箱接入电路的阻值为。
14.【答案】BD；BC；CD；AB
【解析】解：当将BC或BD接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；
若接在CD两个接线柱上阻值为；当将AB接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；
故答案为：BD；BC；CD；AB．
15.【答案】bc
?
串
【解析】解：顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
故答案为：bc；串；
滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，连入电路的部分应该是b、c段。
16.【答案】长度
?
滑动变阻器
【解析】解：导线在铅笔芯上滑动，能改变改变连入电路电阻丝的长度，改变连入电路的电阻，改变电路中的电流，能改变灯泡的亮度，实验器材中的滑动变阻器就是利用该原理制成的。
17.【答案】接入电路中电阻丝的长度；B、C；A、C
【解析】解：滑动变阻器是靠改变接入电路中电阻丝的长度来改变电阻的；
滑片P向C端滑动时，灯泡变亮，说明电路中电流变大，滑动变阻器接入电路的电阻减小；所以需将滑动变阻器的B、C接线柱或A、C接线柱接在电路的M、N两端．
故答案为：接入电路中电阻丝的长度；B、C；A、C．
18.【答案】AP；变大
【解答】
图中旋转式变阻器的A、C两接线柱连入电路，则连入电路的弧形电阻片是AP段，当轴顺时针旋转时，它连入电路的电阻丝的长度变大，故它连入电路的电阻将变大．
故答案为：AP；变大．
19.【答案】
电压表串联；
电流表的正负接线柱反了；
变阻器都选的是下面的两个接线柱；
电压表的量程太大；
；
【解答】
解：根据题意和电路连接图可以看出，图中存在的问题是：
电压表串联在电路中；电流表的正负接线柱反了；滑动变阻器都选的是下面的两个接线柱，没有“一上一下”的连接；电压表的量程选择太大。
电流表选的是小量程，故其分度值是，所以此时电流表的示数是：；
电压表选的是小量程，其分度值是，所以此时电压表的示数是：。
故答案为：电压表串联；电流表的正负接线柱反了；变阻器都选的是下面的两个接线柱；电压表的量程太大；；。
20.【答案】；??左；
【解析】解：
由图1知，电流表使用量程，分度值，电流表的示数为；
灯泡变亮，说明电路中电流变大，电阻变小，由图2知滑动变阻器的滑片应向左滑动；
灯、并联，开关位于干路，电流表与串联．
从电源正极出发，沿电流流向，先将灯泡、电流表、开关串联起来回到电源负极，再将灯泡并联在灯泡和电流表的两端，如下图所示：
．
故答案为：；??左；见上图．
根据电流表量程和分度值读出电流表示数；根据灯泡变亮分析电路中电流、电阻变化，从而知滑片的移动方向；
由题意可知两灯泡并联，开关同时控制两盏电灯，说明开关位于干路；电流表测通过的电流，说明电流表与串联，据此连接实物电路图和画出电路图．
本题考查了电流表读数、滑动变阻器的使用以及实物电路图的连接和根据实物图画电路图，关键是根据题意和开关的作用判断电流表和开关的位置．
21.【答案】左；保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压；最上面
【解析】解：由电路图可知，电源的电压为3V，所以电压表的量程为，且与灯泡并联；
电路中电流约为，所以电流表的量程选，且与灯泡串联；
滑动变阻器的右下方接线柱必须接到电路中，然后把上端的任意接线柱连入电路，最后与开关、电源组成电路，如下图所示：
先画出电源的符合，从正极开始依次画出开关、灯泡、电流表、滑动变阻器回到负极，最后电压表并联在灯泡的两端，如下图所示：
闭合开关前，滑片应该打到最大阻值处，所以滑片应该处于最左端；
此时滑动变阻器的作用是：保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压；
当变阻器的最上面两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．
故答案为：见上图；见上图；左；保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压；最上面．
