人教版 九年级 全一册 17.2 欧姆定律 同步练习（带答案）

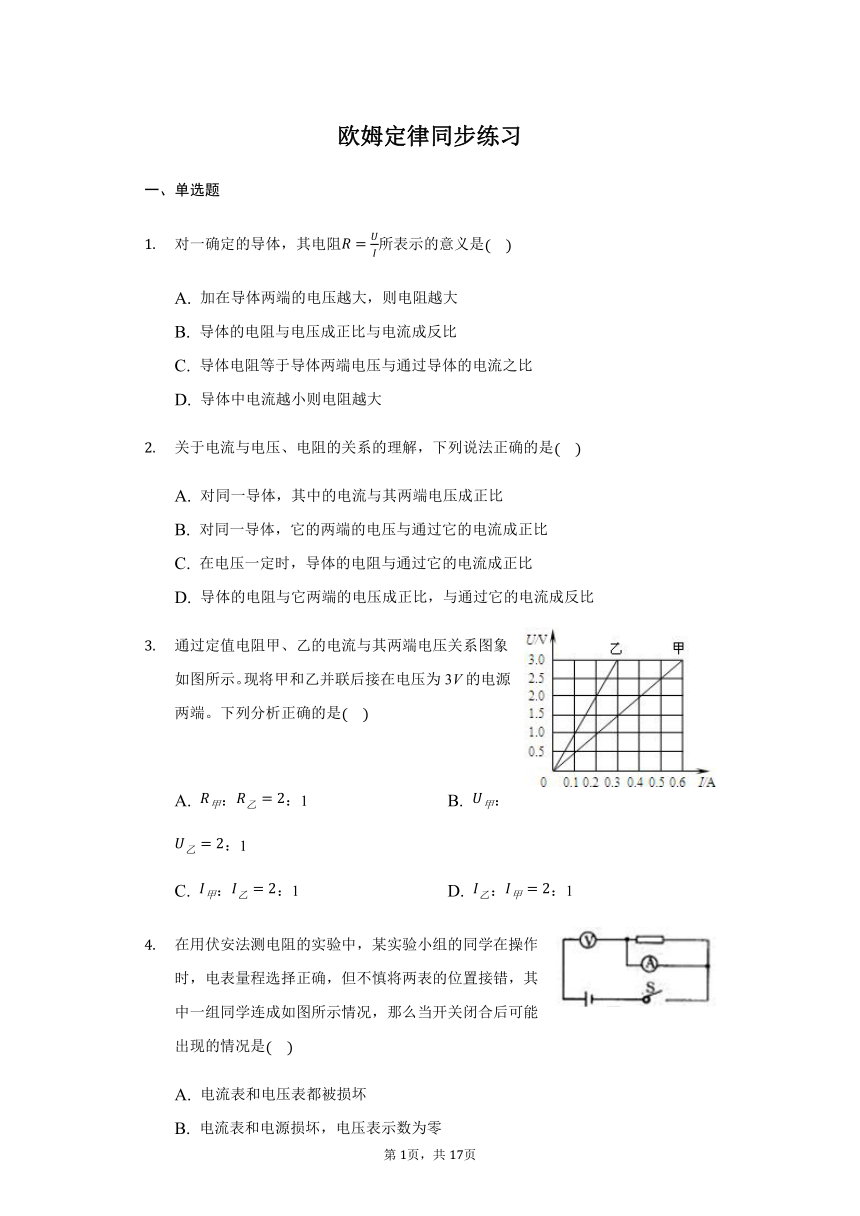

欧姆定律同步练习
一、单选题
对一确定的导体，其电阻所表示的意义是
A.
加在导体两端的电压越大，则电阻越大
B.
导体的电阻与电压成正比与电流成反比
C.
导体电阻等于导体两端电压与通过导体的电流之比
D.
导体中电流越小则电阻越大
关于电流与电压、电阻的关系的理解，下列说法正确的是
A.
对同一导体，其中的电流与其两端电压成正比
B.
对同一导体，它的两端的电压与通过它的电流成正比
C.
在电压一定时，导体的电阻与通过它的电流成正比
D.
导体的电阻与它两端的电压成正比，与通过它的电流成反比
通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是
A.
：：1
B.
：：1
C.
：：1
D.
：：1
在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图所示情况，那么当开关闭合后可能出现的情况是
A.
电流表和电压表都被损坏
B.
电流表和电源损坏，电压表示数为零
C.
电流表示数为零，电压表有示数
D.
电流表损坏，电压表有示数

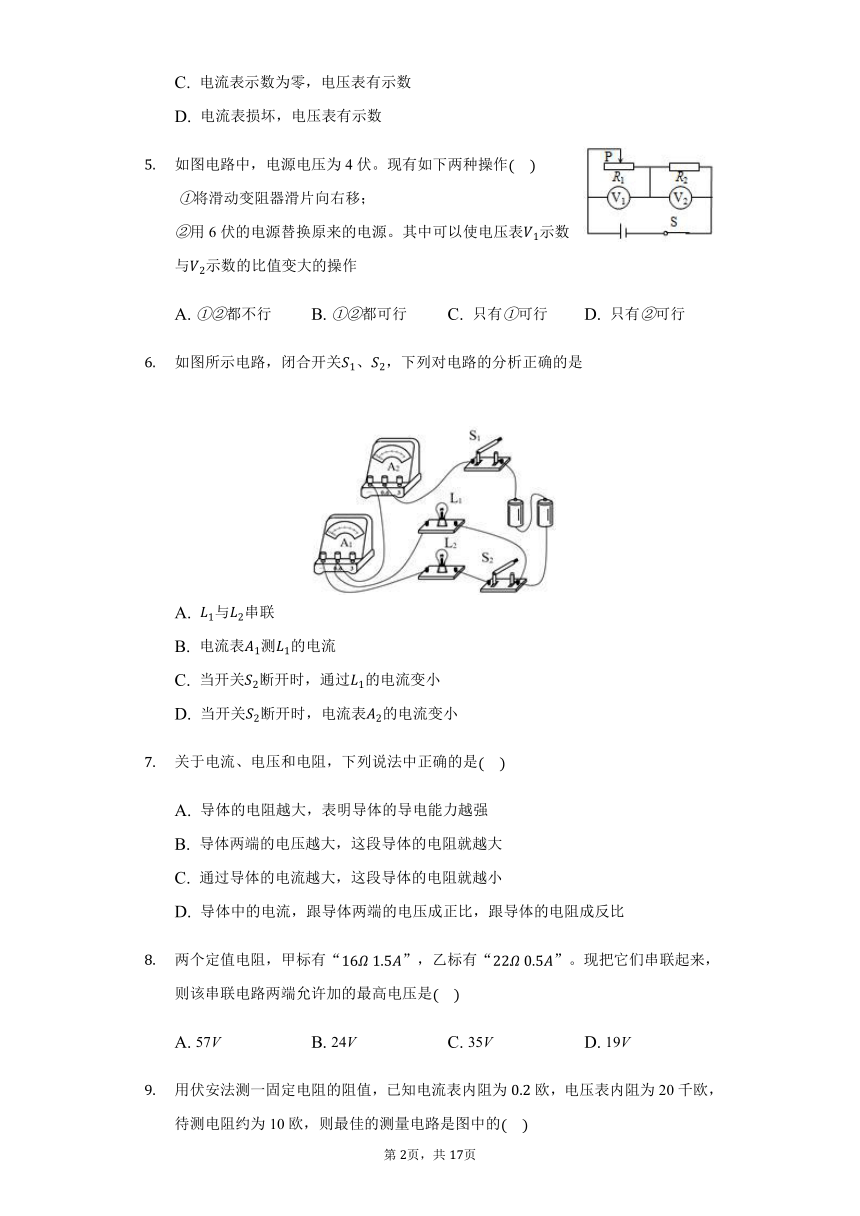

如图电路中，电源电压为4伏。现有如下两种操作
?将滑动变阻器滑片向右移；
用6伏的电源替换原来的电源。其中可以使电压表示数与示数的比值变大的操作
A.
都不行
B.
都可行
C.
只有可行
D.
只有可行
如图所示电路，闭合开关、，下列对电路的分析正确的是
A.
与串联
B.
电流表测的电流
C.
当开关断开时，通过的电流变小
D.
当开关断开时，电流表的电流变小
关于电流、电压和电阻，下列说法中正确的是
A.
导体的电阻越大，表明导体的导电能力越强
B.
导体两端的电压越大，这段导体的电阻就越大
C.
通过导体的电流越大，这段导体的电阻就越小
D.
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
两个定值电阻，甲标有“”，乙标有“”。现把它们串联起来，则该串联电路两端允许加的最高电压是
A.
57V
B.
24V
C.
35V
D.
19V
用伏安法测一固定电阻的阻值，已知电流表内阻为欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的
A.
B.
C.
D.

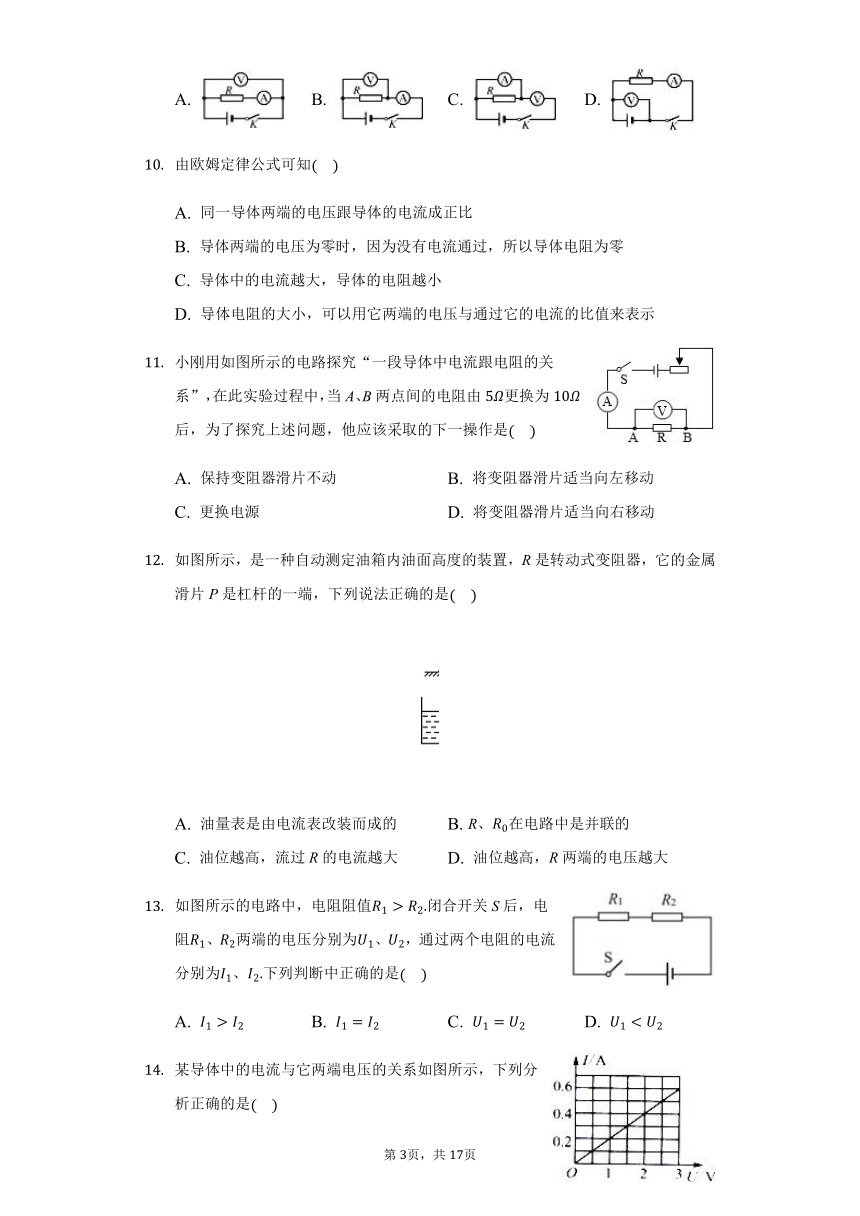

由欧姆定律公式可知
A.
同一导体两端的电压跟导体的电流成正比
B.
导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C.
导体中的电流越大，导体的电阻越小
D.
导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
小刚用如图所示的电路探究“一段导体中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由更换为后，为了探究上述问题，他应该采取的下一操作是
A.
保持变阻器滑片不动
B.
将变阻器滑片适当向左移动
C.
更换电源
D.
将变阻器滑片适当向右移动
如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是
A.
油量表是由电流表改装而成的
B.
R、在电路中是并联的
C.
油位越高，流过R的电流越大
D.
油位越高，R两端的电压越大
如图所示的电路中，电阻阻值闭合开关S后，电阻、两端的电压分别为、，通过两个电阻的电流分别为、下列判断中正确的是
A.
B.
C.
D.
某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A.
当导体两端的电压为0时，电阻为0
B.
该导体的电阻随电压的增大而增大
C.
当导体两端的电压为0时，电流为0
D.
当导体两端的电压为2
V时，电流为

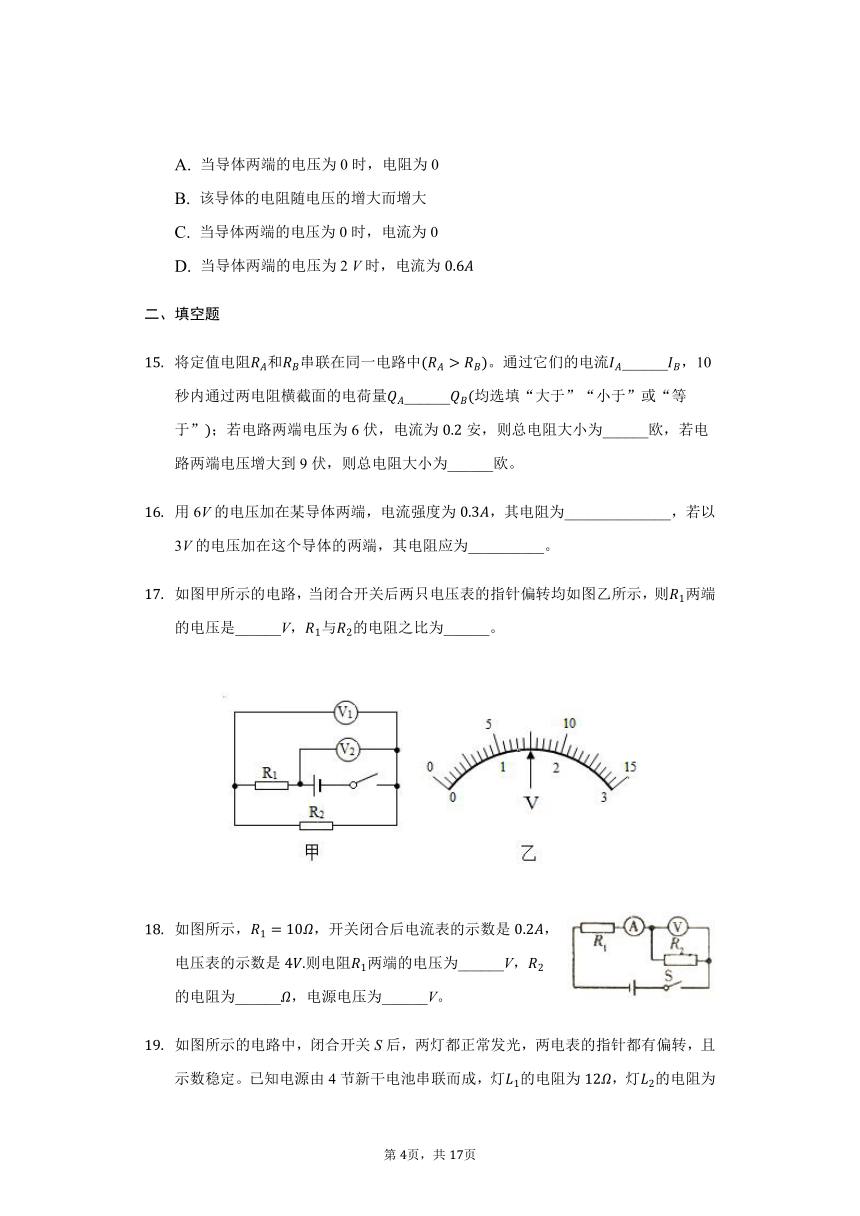

二、填空题
将定值电阻和串联在同一电路中。通过它们的电流______，10秒内通过两电阻横截面的电荷量______均选填“大于”“小于”或“等于”；若电路两端电压为6伏，电流为安，则总电阻大小为______欧，若电路两端电压增大到9伏，则总电阻大小为______欧。
用6V的电压加在某导体两端，电流强度为，其电阻为______________，若以3V的电压加在这个导体的两端，其电阻应为__________。
如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则两端的电压是______V，与的电阻之比为______。
如图所示，，开关闭合后电流表的示数是，电压表的示数是则电阻两端的电压为______V，的电阻为______，电源电压为______V。
如图所示的电路中，闭合开关S后，两灯都正常发光，两电表的指针都有偏转，且示数稳定。已知电源由4节新干电池串联而成，灯的电阻为，灯的电阻为，则甲电表的示数为__________，乙电表的示数为__________。

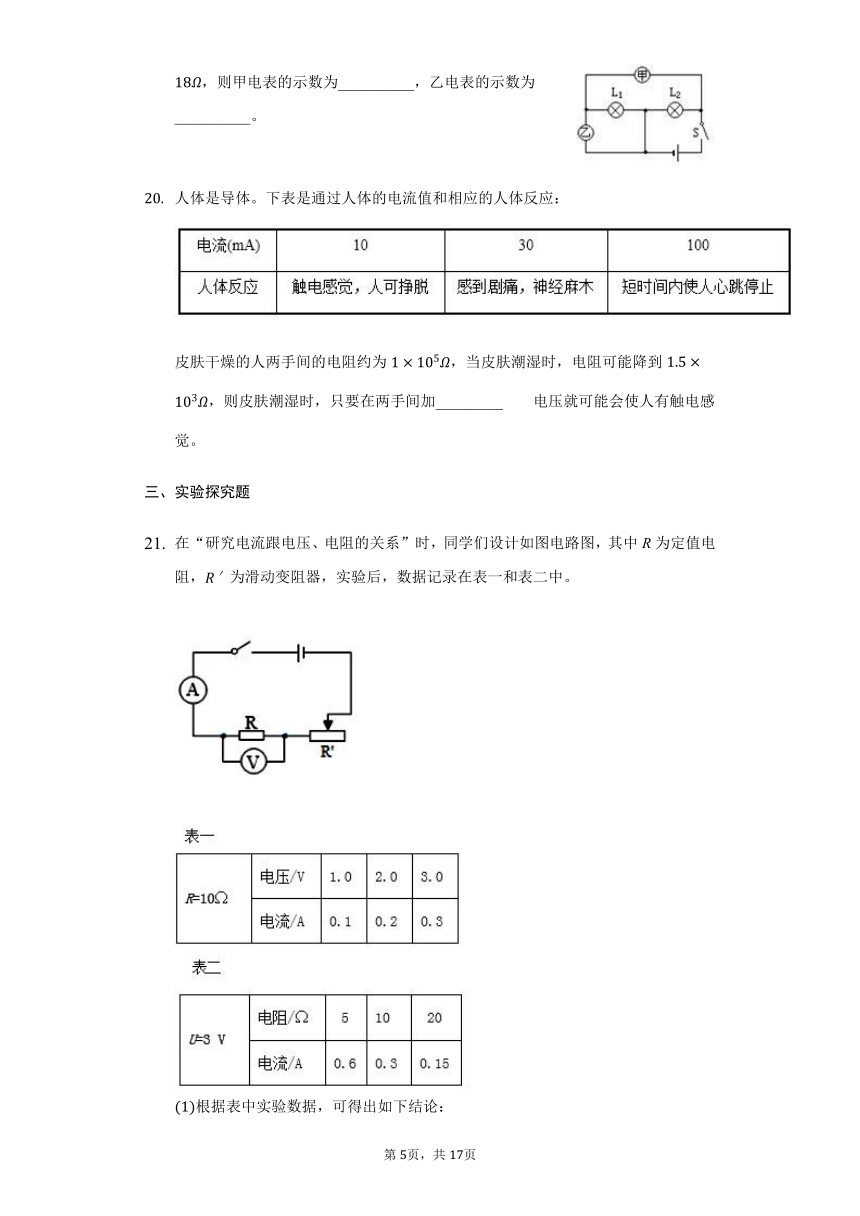

人体是导体。下表是通过人体的电流值和相应的人体反应：
皮肤干燥的人两手间的电阻约为，当皮肤潮湿时，电阻可能降到，则皮肤潮湿时，只要在两手间加_________电压就可能会使人有触电感觉。
三、实验探究题
在“研究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中R为定值电阻，为滑动变阻器，实验后，数据记录在表一和表二中。
根据表中实验数据，可得出如下结论：
由表一可得：___________________________________________________；
由表二可得：___________________________________________________；
在研究电流与电阻关系时，先用10欧的定值电阻进行实验，使电压表的示数为3V，再换用20欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将_______选填“大于”、“小于”或“等于”，此时应该向______选填“右”或“左”调节滑动变阻器的滑片，使电压表的示数仍为3V。
学习了“电阻的测量”后，小华同学设想将电流表改装成可直接测量电阻的仪表，并设计了如图甲所示的电路，M、N是连接待测电阻的接线柱。电流表选定量程为，电源电压为6V。
闭合开关前，滑动变阻器的滑片P应置于______选填“A”或“B”端。
将M、N直接用导线相连，调节滑动变阻器的滑片P，使电流表满偏示数为，此时滑动变阻器接入电路的阻值为______，此后保持滑片P的位置不变。
在M、N之间接入一个电阻，电流表的指针位置如图乙所示，则电流的大小为______A，接入电阻的阻值为______。
综上可知，若通过电流表的电流为I，M、N之间接入电阻的阻值表达式为______用题目给定量、计算已得量表示，不标注单位。依据R与I的对应关系，将电流表表盘上的刻度对应改为M、N之间所接电阻的阻值，从而完成将电流表改装成直接测量电阻的仪表。将电流表改装成直接测量电阻的仪表后，仪表盘上的刻度是______选填“均匀”或“不均匀”的。
小利等同学按如图甲所示电路来探究“通过电阻的电流与其两端电压的关系”。已知电源电压为8V，定值电阻。
根据图甲用笔画线代替导线，将图乙中实物电路连接好。要求滑动变阻器滑片P向右移动时，电流表示数变小。
连接完电路后，闭合开关，发现电流表指针不偏转，电压表有示数，则故障可能是______。故障排除后，在实验中发现无论怎样调节滑动变阻器，电流表示数变化不大，他们认为出现这种情况的原因可能是滑动变阻器选择不合理。现有如下A、B两种滑动变阻器可供选择，那么他们应选择______选填“A”或“B”
A、、1A???????????
B、、2A
实验中小利将实验所得数据描绘在图丙中，则图中阴影部分面积表示的物理量是______。
答案和解析
1.【答案】C
【解析】解：导体的电阻大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，
欧姆定律的变形公式只能表示在数值上电阻等于导体两端的电压与通过的电流之比，
故只有选项C的说法符合题意。
2.【答案】A
【解析】解：
A、根据可知，对同一导体电阻一定，通过导体的电流与其两端电压成正比，故A正确；
B、电压是形成电流的原因，有了电压且电路闭合，电路中才会形成电流，因果关系不能颠倒，所以不能说“导体两端的电压与通过它的电流成正比”，故B错误；
CD、电阻是导体的一种性质，决定于导体的材料、长度、横截面积以及温度，跟电压、电流都无关，故CD错误；
故选：A。
根据欧姆定律可知：在电阻一定时，通过导体的电流与导体两端电压成正比；在电压一定时，通过导体的电流与导体的电阻成反比；即电路中电流的大小与导体两端电压和导体的电阻都有关系。
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。
3.【答案】C
【解析】解：甲中当电压值为时，电流，则由欧姆定律得：；
乙中当电压值为时，电流，则由欧姆定律得：；
则；故A错误；
两电阻并联在电路中，则两电阻两端的电压一定相等，即；故B错误；
因两电阻两端的电压均为3V，则由图可知，电压为3V时，甲的电流，通过乙的电流；
则电流之比，故C正确，D错误；
4.【答案】C
【解析】解：
当如图电压表与电流表的位置互换时，电压表串联在电路中，能测量电源电压，故有示数；但电压表的内阻很大，根据欧姆定律可知，此时电路中的电流会很小，所以电流表不会损坏，且示数几乎为零。
故选：C。
电流表的电阻非常小，相当于导线，一般串联在电路中；电压表的电阻相当大，相当于断路，一般与用电器并联。
5.【答案】A
【解析】解：由电路图可知，滑动变阻器和定值电阻串联，
将滑动变阻器的滑片向右移动一段距离，接入电路中的电阻变小，电路中的总电阻变小，
由可知，电路中的电流变大，由可知，定值电阻两端的电压均变大，则电压表示数变大，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变小，即电压表的示数变小，
电压表示数与示数的比值变小，故不行；
因为串联电路电流处处相等，即，所以，即电压与电阻成正比，
当用6伏的电源替换原来的电源，因为两电阻不变，电阻正比不变，两电表示数之比也不变，故不行。
故选：A。
由电路图可知，滑动变阻器和定值电阻串联，电压表滑动变阻器两端的电压，电压表测定值电阻两端的电压；
根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化两端的电压变化，根据串联电路的电压特点得出电压表示数的变化，在判断电压表示数与示数的比值的变化；
根据串联电路电压与电阻成正比判断分析。
6.【答案】D
【解析】
【解答】
A.、、三个元件在同一支路上，单独在一个支路上，所以是并联电路，故A错误；
B.、在同一支路上，所以是测电流，故B错误；
C.当开关断开时，所在支路断路，电流变为0，而所在支路电流不受影响，故C错误；
D.当开关断开时，所在支路断路，电流变为0，而所在支路电流不受影响，所以干路电流变小，测干路电流，因此电流表的示数变小，故D正确。
故选D。
7.【答案】D
【解析】解：
A、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻越大，表明导体的导电能力越弱；故A错误；
BC、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关；故BC错误；
D、根据欧姆定律的内容可知，通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比；故D正确。
故选：D。
导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。
欧姆定律内容是导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。也就是说在电压一定时，导体中的电流跟导体的电阻成反比；在电阻一定时，导体中的电流跟导体两端的电压成正比。
8.【答案】D
【解答】
解：串联电路中电流处处相等，从题意可知，在电路中两个电阻的额定电流应相等，当把它们串联接入电路时，电路中允许通过的最大电流为，
则根据欧姆定律可知此时电路中的最大电压为：
；
故选D．
9.【答案】B
【解析】解：电流表是用待测电阻的阻值除以电流表的阻值为；
电压表是用电压表的阻值除以待测电阻的阻值为；
因比值大了，影响较小，所以用外接法。
故选：B。
10.【答案】D
【解析】解：A、电压是形成的电流的原因，不会随电流的变化而变化。此选项错误；
B、导体两端的电压为零时，电流为零，但导体电阻不为零。此选项错误；
C、导体中的电流越大，说明两端电压越大，但电阻不变。此选项错误；
D、在物理学中，导体的电阻等于两端的电压与通过的电流的比值。此选项正确。
故选：D。
电阻一定时，通过导体的电流与电压成正比；电压一定时，通过导体的电流与电阻成反比；
电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关。其大小等于导体两端的电压与通过导体的电流之比。
11.【答案】D
【解析】解：当A、B两点间的电阻由更换为后，根据串联分压的知识可知，电压表的示数变大，
要保持电阻两端的电压不变，此时应该增大滑动变阻器的阻值，将滑片向右端适当滑动，使电压表的示数与原来相同，故AB不符合题意，D符合题意。
更换电源时，不宜使电压表的示数不变，所以此方法不可取，故C不符合题意。
故选：D。
12.【答案】D
【解析】解：A、油量表和滑动变阻器是并联的，油量表是电压表。
B、R和在电路中是串联的。
C、油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。
D、串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，电路中的电流也越小。所以油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，分担的电压越大，油量表的示数越大。
故选：D。
根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器并联，可以判断油量表是电压表。
油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。
串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，油量表的示数越大。
13.【答案】B
【解析】解：
由图知，电阻、串联，串联电路中各处电流都相等，即，故A错误，B正确；
通过两电阻的电流相等，已知电阻阻值，由可知，故CD错误。
故选：B。
分析两电阻的连接方式，根据串并联电路的特点分析通过两电阻的电流、电阻两端的电压关系。
14.【答案】C
【解析】解：A、由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故该选项说法错误；
B、由图象可求得导体的电阻为，并且不随电压的改变而改变，该选项说法错误；
C、电压使电路中形成电流，因此电压为零时，电流也为零，该选项说法正确；
D、当导体电压为2V时，由图象可以找到此时对应的电流，因此该选项说法错误．
故选C．
图象横坐标表示电压，纵坐标表示电流，这是一个正比例函数图象，电流随电压的增大而增大．同时还要了解电阻是导体本身的一种性质，与电压和电流的大小无关．
15.【答案】等于
?
等于
?
30
?
30
【解析】解：
因为和串联在同一电路中，所以通过它们的电流，
由可得：，
所以10秒内通过两电阻横截面的电荷量；
若电路两端电压，，则总电阻大小：
；
因电阻是导体本身的一种性质，所以，若电路两端电压增大到9V，总电阻的大小不变，还是。
故答案为：等于；等于；30；30。
在串联电路中，电流处处相等；由可得，据此确定相同时间内的电荷量大小关系；
知道电路两端电压、通过的电流，利用欧姆定律求总电阻大小；电阻是导体阻碍电流的一种性质，其大小仅与导体的长度、材料、横截面积和温度有关，而与导体两端的电压和通过的电流无关。
16.【答案】；
【解答】
用6V的电压加在某导体两端，电流强度为，其电阻为：
；若以3V的电压加在这个导体的两端，由于电阻是导体的一种性质，与电流和电压的大小无关，故电阻不变。
故答案为：；。
17.【答案】6
?
4：1
【解析】解：由电路图可知，、串联，电压表测电源两端的电压，电压表测两端的电压。
因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，
所以，电压表的量程为，分度值为，则电源电压，
电压表的量程为，分度值为，则两端的电压，
根据串联电路的电压特点可得，两端的电压：；
因串联电路中各处的电流相等，
所以由可得，、的阻值之比等于其两端的电压之比，即：：1。
故答案为：6；4：1。
由电路图可知，、串联，电压表测电源两端的电压，电压表测两端的电压，根据串联电路的电压特点结合两只电压表指针的偏转角度相同得出量程，根据分度值读出示数并求出两端的电压，根据串联电路的电流特点和欧姆定律求出、阻值之比。
18.【答案】2?
20?
6
【解析】解：由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。
由可得，电阻两端的电压：
；
因串联电路中电流处处相等，
则由欧姆定律可得电阻的阻值：
；
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
。
故答案为：2；20；6。
由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。
根据欧姆定律求出电阻两端的电压；
根据欧姆定律求出电阻的阻值；
根据串联电路的电压特点求出电源电压。
19.【答案】
【解答】
电源电压
电流表要串联使用，电压表要并联使用，乙表与并联，则乙表为电压表；
两个灯泡都亮，则甲表为电流表若为电压表，则中无电流，不亮，且测中的电流，此时两个灯泡的关系为并联，由并联电路的电压特点知，两个灯泡得到的电压都等于电源电压，即所以甲的读数为中的电流，电压表的读数为6V。
故答案为：；6V。
20.【答案】15V
【解析】解：
故答案为：15
由表中数据，可知有触电感觉时的电流，再知道电阻利用欧姆定律求解
使用欧姆定律公式计算时注意：一是三量、U、同体；二是单位统一、、
21.【答案】电阻一定时，导体中的电流与导体两端的电压成正比
?电压一定时，导体中的电流与导体的电阻成反比
大于
?右
【解答】
在表一中，导体的电阻一定，导体两端的电压从到再到，相对应的，导体中的电流从到再到电压增加几倍，电流也增加几倍，故得结论：电阻一定时，导体中的电流与导体两端的电压成正比；
在表二中，导体两端的电压3V一定，导体的电阻从到，再到，相对应的，导体中的电流从到再到，电阻增加几倍，电流变为原来的几分之一倍，故得结论：电压一定时，导体中的电流与导体的电阻成反比；
滑动变阻器的滑片位置不变，当用的定值电阻代替的定值电阻时，电路中的总电阻变大，由可知，电路中的电流变小，滑动变阻器两端的电压变小，串联电路中总电阻等于各分电阻之和，定值电阻两端的电压变大，即电压表的示数大于3V，串联电路中电阻越大分得的电压越大，为使两端的电压保持3V不变，应增大滑动变阻器两端电压，应增大滑动变阻器接入电路中的电阻，所以滑片应向右调节。
故答案为：在电阻一定时，电流与电压成正比；在电压一定时，电流与电阻成反比；大于；右。
22.【答案】B?
10?
?
50??
不均匀
【解析】解：
闭合开关前，滑动变阻器的滑片P应置于阻值最大处的B端；
将M、N直接用导线相连，调节滑动变阻器的滑片P，使电流表满偏示数为，由欧姆定律，此时滑动变阻器接入电路的阻值为：
；
在M、N之间接入一个电阻，电流表的指针位置如图乙所示，电流表选用小量程，分度值为，则电流的大小为，由欧姆定律和串联电阻的规律，接入电阻的阻值为：
；
若通过电流表的电流为I，由欧姆定律和串联电阻的规律，M、N之间接入电阻的阻值表达式为：
-----；
由知，R与I不成正比，故将电流表改装成直接测量电阻的仪表后，仪表盘上的刻度是不均匀的。
故答案为：；；；50；；不均匀。
闭合开关前，为保护电路，滑动变阻器的滑片P应置于阻值最大处；
由欧姆定律求出此时滑动变阻器接入电路的阻值；
根据电流表选用小量程确定分度值读数，由欧姆定律和串联电阻的规律得出接入电阻的阻值；
由欧姆定律和串联电阻的规律得出M、N之间接入电阻的阻值表达式，据此表达式分析仪表盘上的刻度是否均匀。
23.【答案】；
定值电阻断路；A；
定值电阻消耗的电功率
【解析】解：
滑动变阻器滑片P向右移动时，电流表示数变小，则滑动变阻器的左下方接线柱与定值电阻相连，如下图：
闭合开关电流表无示数，电压表有示数原因是电压表并联的部分断路，即可能是定值电阻断路；
滑动变阻器是靠改变滑动变阻器接入电路的电阻来改变电路中的电流，而要求尽可能大的改变电路中的电流，故滑动变阻器应选择阻值变化范围较大的滑动变阻器即选A。
由图象可知，横坐标表示通过电阻的电流，纵坐标表示电阻两端的电压，根据可知，图中阴影部分面积表示的物理量是定值电阻消耗的电功率。
故答案为：
；
定值电阻断路；A；
定值电阻消耗的电功率。
滑动变阻器按一上一下的原则串联在电路中，滑动变阻器滑片P向右移动时电流表示数变小说明接入电路的电阻变大、左下方接线柱必须接入电路。
电压表有示数说明电压表两接线柱与电源连接的部分是通路，电流表无示数说明电路断路，即电压表并联的部分断路；滑动变阻器的原理是靠改变接入电路电阻的大小来工作的，根据电流表的示数变化不大、不符合要求来选择滑动变阻器的规格。
根据横坐标和纵坐标表示表示的意义以及两者的乘积说明图中阴影部分面积表示的物理量。
