高二物理粤教版选修3-1 检测题 第二章 第三节 研究闭合电路 Word版含解析

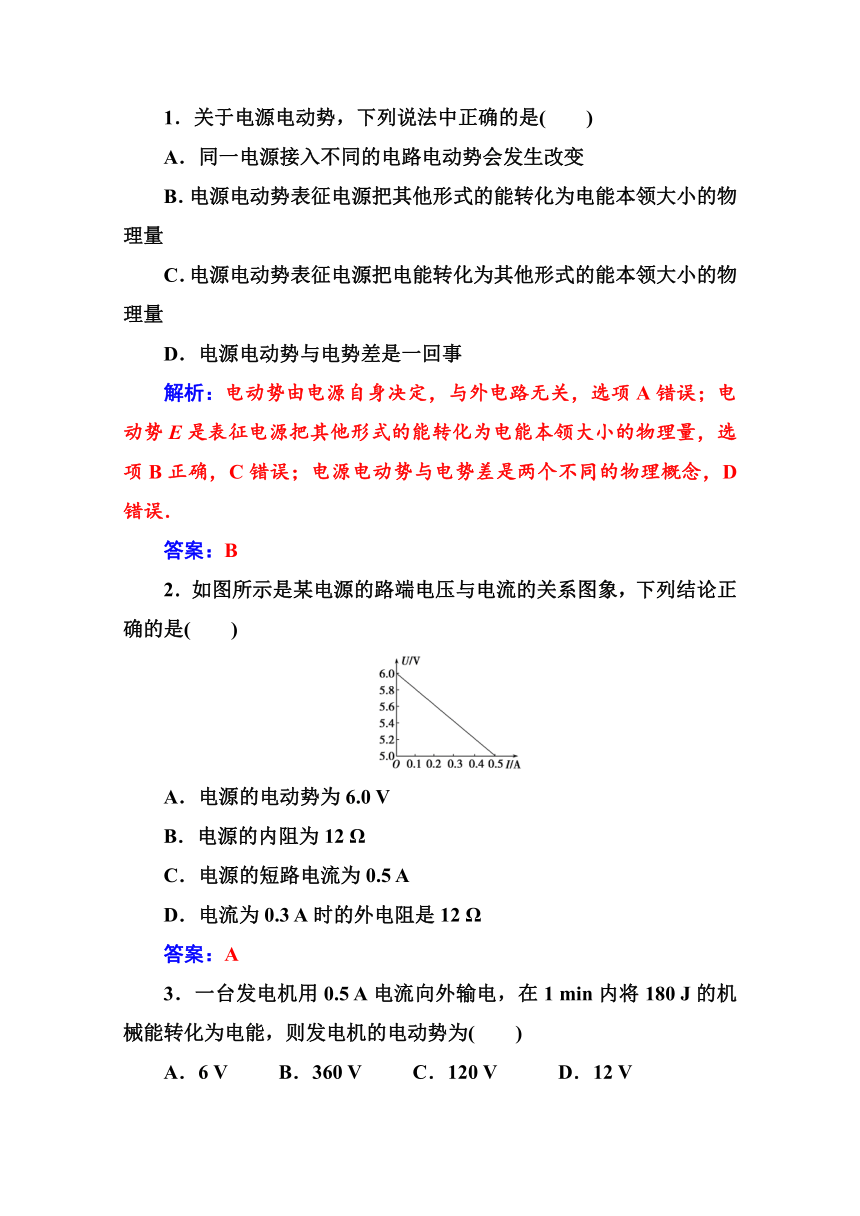

1．关于电源电动势，下列说法中正确的是(　　)
A．同一电源接入不同的电路电动势会发生改变
B．电源电动势表征电源把其他形式的能转化为电能本领大小的物理量
C．电源电动势表征电源把电能转化为其他形式的能本领大小的物理量
D．电源电动势与电势差是一回事
解析：电动势由电源自身决定，与外电路无关，选项A错误；电动势E是表征电源把其他形式的能转化为电能本领大小的物理量，选项B正确，C错误；电源电动势与电势差是两个不同的物理概念，D错误．
答案：B
2．如图所示是某电源的路端电压与电流的关系图象，下列结论正确的是(　　)
A．电源的电动势为6.0 V
B．电源的内阻为12 Ω
C．电源的短路电流为0.5 A
D．电流为0.3 A时的外电阻是12 Ω
答案：A
3．一台发电机用0.5 A电流向外输电，在1 min内将180 J的机械能转化为电能，则发电机的电动势为(　　)
A．6 V　 　B．360 V　 　C．120 V　 　 D．12 V
解析：q＝It，E＝＝＝ V＝6 V.
答案：A
4．(多选)如图为一块手机电池的背面印有的一些符号，下列说法正确的是(　　)
A．该电池的容量为500 mA·h
B．该电池的电动势为3.6 V，内阻为零
C．该电池在工作时的电流为500 mA
D．若电池以10 mA的电流工作，可用50 h
解析：电池上的3.6 V表示电动势，但该电池的内阻不为零，故B错误．该电池在工作时的电流很小，远小于500 mA，故C错误.500 mA·h表示电荷容量，可以由电荷容量计算在一定放电电流下使用的时间，由500 mA·h＝t×10 mA，得t＝50 h，所以A、D选项正确．
答案：AD
5．有两个相同的电阻R，串联起来接在电动势为E的电源上，通过每个电阻的电流为I，若将这两个电阻并联起来，仍接在该电源上，此时通过一个电阻R的电流为，则该电源的内阻是(　　)
A.R B. C.4R D.
解析：由闭合电路欧姆定律得，两电阻串联时I＝，两电阻并联时I＝·，解得r＝4R.
答案：C

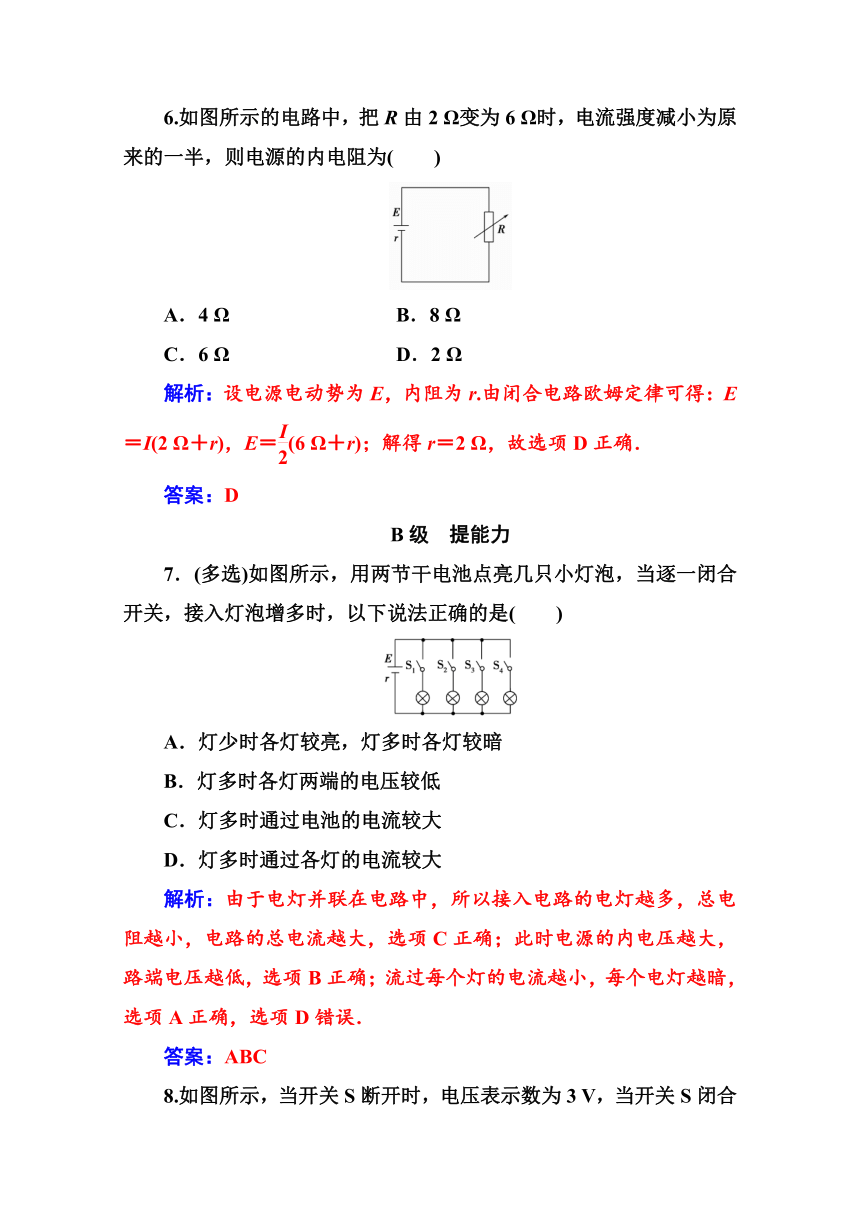

6.如图所示的电路中，把R由2 Ω变为6 Ω时，电流强度减小为原来的一半，则电源的内电阻为(　　)
A．4 Ω B．8 Ω
C．6 Ω D．2 Ω
解析：设电源电动势为E，内阻为r.由闭合电路欧姆定律可得：E＝I(2 Ω＋r)，E＝(6 Ω＋r)；解得r＝2 Ω，故选项D正确．
答案：D
B级　提能力
7．(多选)如图所示，用两节干电池点亮几只小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是(　　)
A．灯少时各灯较亮，灯多时各灯较暗
B．灯多时各灯两端的电压较低
C．灯多时通过电池的电流较大
D．灯多时通过各灯的电流较大
解析：由于电灯并联在电路中，所以接入电路的电灯越多，总电阻越小，电路的总电流越大，选项C正确；此时电源的内电压越大，路端电压越低，选项B正确；流过每个灯的电流越小，每个电灯越暗，选项A正确，选项D错误．
答案：ABC
8.如图所示，当开关S断开时，电压表示数为3 V，当开关S闭合时，电压表示数为1.8 V，则外电阻R与电源内阻r之比为(　　)
A．5∶3　　　　　 　　 B．3∶5
C．2∶3　　　　　 　　 D．3∶2
解析：S断开时，电压表的示数等于电源的电动势，即E＝3 V．S闭合时，U外＝1.8 V，所以U内＝E－U外＝1.2 V．因U外＝IR，U内＝Ir，所以R∶r＝U外：U内＝1.8∶1.2＝3∶2.
答案：D
9．(多选)如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S，下列说法正确的有(　　)
A．路端电压为10 V
B．电源的总功率为10 W
C．a、b间电压的大小为5 V
D．a、b间用导线连接后，电路的总电流为1 A
解析：外电路总电阻为10 Ω，根据闭合电路的欧姆定律I＝＝1 A，所以路端电压为10 V，A项正确；电源的总功率为P总＝EI＝12 W，B项错误；a右侧电阻两端电压为15×0.5 V＝7.5 V，b右侧电阻两端电压为5×0.5 V＝2.5 V，所以Uab＝－(7.5 V－2.5 V)＝－5 V，C项正确；a、b间用导线连接后，电路总电阻为×2 Ω＋2 Ω＝9.5 Ω，电路的总电流不是1 A，D项错误．
答案：AC
10.如图所示，已知C＝6 μF，R1＝5 Ω，R2＝6 Ω，E＝6 V，r＝1 Ω，开关S原来处于断开状态，下列说法中正确的是(　　)
A．开关S闭合瞬间，电流表的读数为0.5 A
B．开关S闭合瞬间，电压表的读数为5.5 V
C．开关S闭合经过一段时间，再将开关S迅速断开，则通过R2的电荷量为1.8×10－5 C
D．以上说法都不对
解析：开关S闭合瞬间，电容器充电，接近于短路状态I≈＝ A＝1 A．电压U＝IR1＝5 V＜5.5 V，故A、B错误．开关闭合一段时间后，电容器相当于断路I′＝＝ A＝0.5 A．此时电容器上电荷量Q＝CU2＝CI′R2＝6×10－6×0.5×6 C＝1.8×10－5 C．断开开关S后，电荷量Q经R2释放，故C正确．
答案：C
11.(多选)如图所示电路中，电源内阻忽略不计，R0为定值电阻，Rm为滑动变阻器R的最大阻值，且有R0>Rm；开关S1闭合后，理想电流表A的示数为I，理想电压表V1、V2的示数分别为U1、U2，其变化量的绝对值分别为ΔI、ΔU1、ΔU2.则下列说法正确的是(　　)
A．断开开关S2，将R的滑动触片向右移动，则电流A示数变小、电压表V2示数变小
B．保持R的滑动触片不动，闭合开关S2，则电流表A示数变大、电压表V1示数变小
C．断开开关S2，将R的滑动触片向右移动，则滑动变阻器消耗的电功率减小
D．断开开关S2，将R的滑动触片向右移动，则有＝
解析：断开开关S2，将滑片向右移动时，R接入电路电阻增大，电路总电阻增大，则由闭合电路欧姆定律可知，干路电流减小，电流表A示数减小，电压表V2示数减小，故A正确；保持R的滑动触片不动，闭合开关S2，R0被短路，电路总电阻减小，干路电流增大，电流表示数A增大，由U1＝IR，可知电压表V1示数增大，故B错误；当滑动变阻器的电阻等于等效电源的内阻时，滑动变阻器的功率达到最大，断开开关S2，将R的滑动触片向右移动，由于R0>Rm，所以滑动变阻器的功率一直在增大，故C错误；由U1＝E－IR0可知：
＝R0，
由U2＝IR0可知：
＝R0，
D正确；故选AD.
答案：AD
12.在如图所示的电路中，电源内阻r＝0.5 Ω，当开关S闭合后电路正常工作，电压表的读数U＝2.8 V，电流表的读数I＝0.4 A．若所使用的电压表和电流表均为理想电表．求：
(1)电阻R的阻值；
(2)电源的内电压U内；
(3)电源的电动势E.
解析：(1)由欧姆定律U＝IR得
R＝＝ Ω＝7 Ω，
电阻R的阻值为7 Ω.
(2)电源的内电压为
U内＝Ir＝0.4×0.5 V＝0.2 V，
电源的内电压为0.2 V.
(3)根据闭合电路欧姆定律，有
E＝U＋Ir＝2.8 V＋0.4×0.5 V＝3 V，
即电源的电动势为3 V.
答案：(1)7 Ω　(2)0.2 V　(3)3 V
