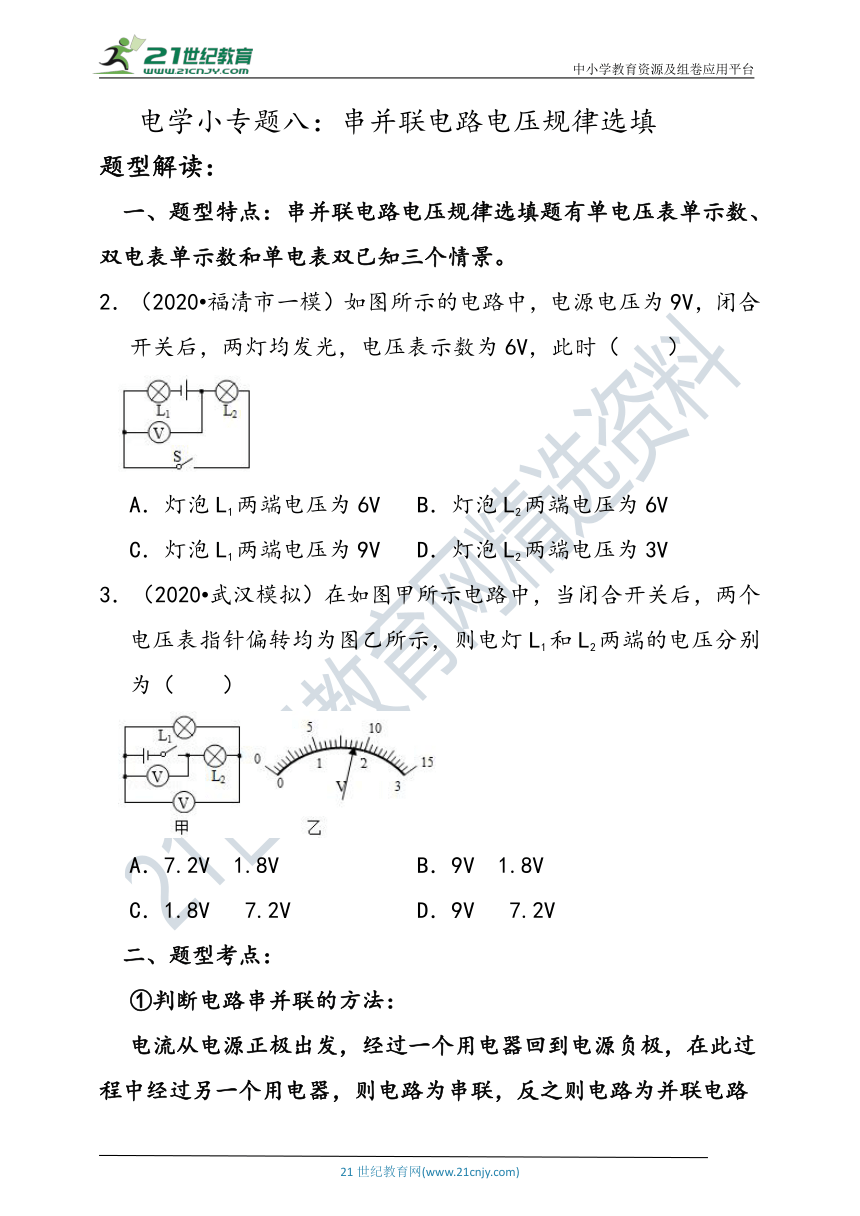

电学小专题八：串并联电路电压规律选填
题型解读：
题型特点：串并联电路电压规律选填题有单电压表单示数、双电表单示数和单电表双已知三个情景。
2．（2020?福清市一模）如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V
3．（2020?武汉模拟）在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．7.2V　1.8V
B．9V　1.8V
C．1.8V
7.2V
D．9V
7.2V
二、题型考点：
①判断电路串并联的方法：
电流从电源正极出发，经过一个用电器回到电源负极，在此过程中经过另一个用电器，则电路为串联，反之则电路为并联电路

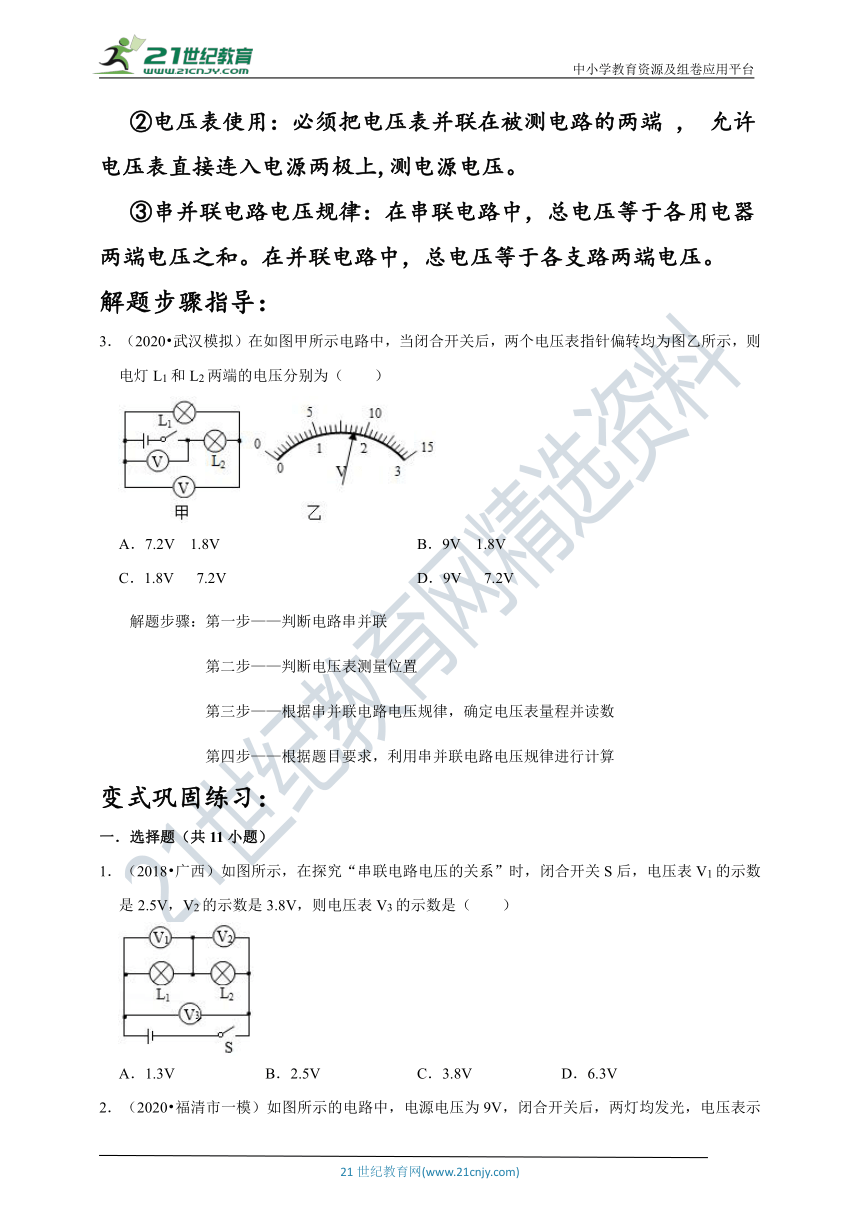

②电压表使用：必须把电压表并联在被测电路的两端
，
允许电压表直接连入电源两极上,测电源电压。
③串并联电路电压规律：在串联电路中，总电压等于各用电器两端电压之和。在并联电路中，总电压等于各支路两端电压。
解题步骤指导：
3．（2020?武汉模拟）在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．7.2V　1.8V
B．9V　1.8V
C．1.8V
7.2V
D．9V
7.2V
解题步骤：第一步——判断电路串并联
第二步——判断电压表测量位置
第三步——根据串并联电路电压规律，确定电压表量程并读数
第四步——根据题目要求，利用串并联电路电压规律进行计算
变式巩固练习：
一．选择题（共11小题）
1．（2018?广西）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（　　）
A．1.3V
B．2.5V
C．3.8V
D．6.3V

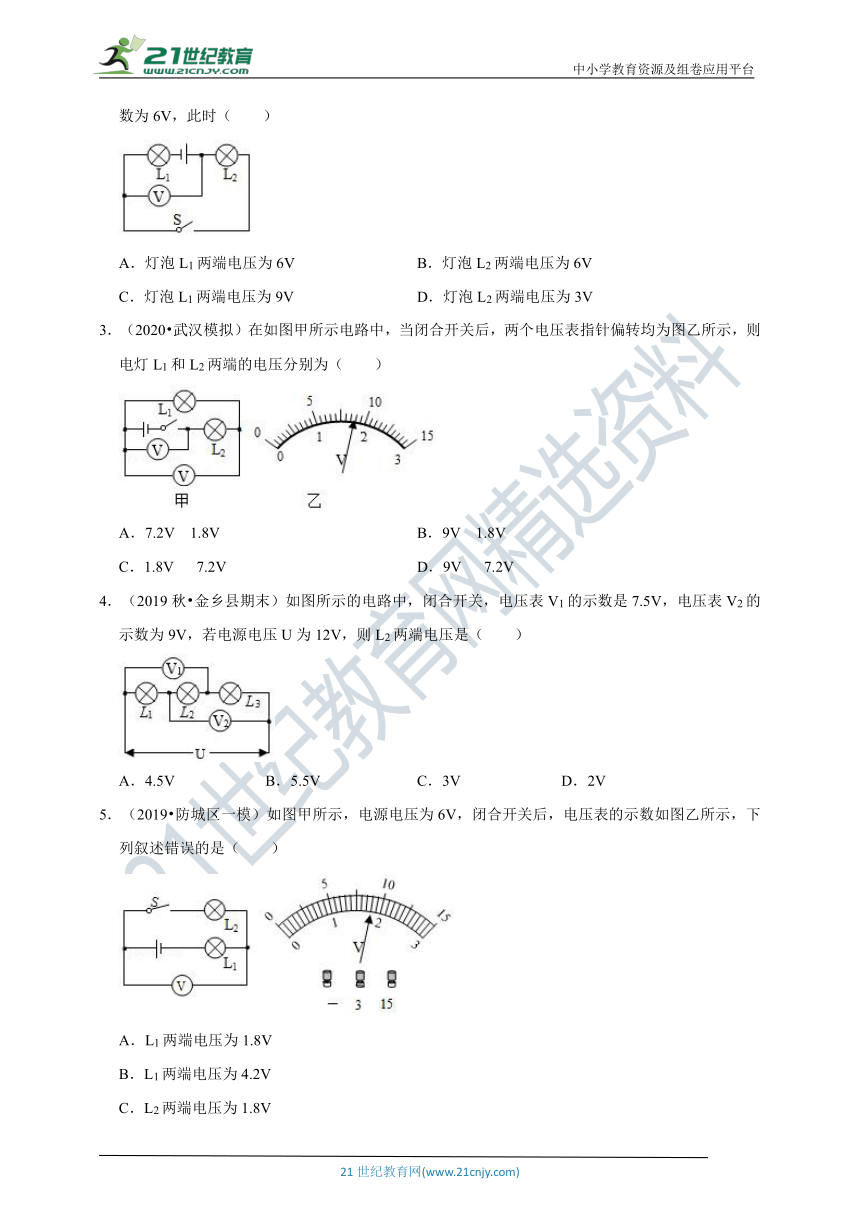

2．（2020?福清市一模）如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V
3．（2020?武汉模拟）在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．7.2V　1.8V
B．9V　1.8V
C．1.8V
7.2V
D．9V
7.2V
4．（2019秋?金乡县期末）如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（　　）
A．4.5V
B．5.5V
C．3V
D．2V
5．（2019?防城区一模）如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V
B．L1两端电压为4.2V
C．L2两端电压为1.8V
D．L1和L2两端电压之和为6V

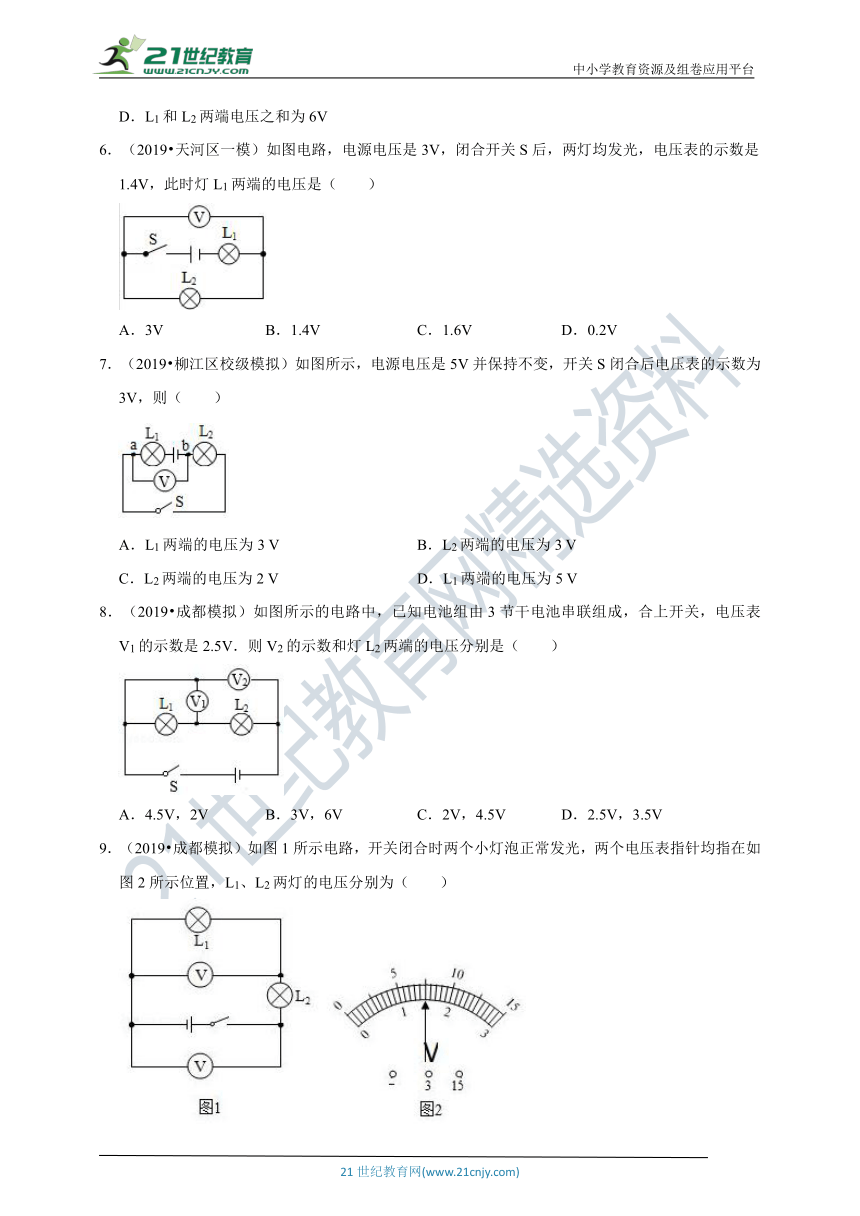

6．（2019?天河区一模）如图电路，电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是（　　）
A．3V
B．1.4V
C．1.6V
D．0.2V
7．（2019?柳江区校级模拟）如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3
V
B．L2两端的电压为3
V
C．L2两端的电压为2
V
D．L1两端的电压为5
V
8．（2019?成都模拟）如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）
A．4.5V，2V
B．3V，6V
C．2V，4.5V
D．2.5V，3.5V
9．（2019?成都模拟）如图1所示电路，开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图2所示位置，L1、L2两灯的电压分别为（　　）
A．1.5V7.5V
B．1.5V6V
C．1.5V1.5V
D．6V1.5V

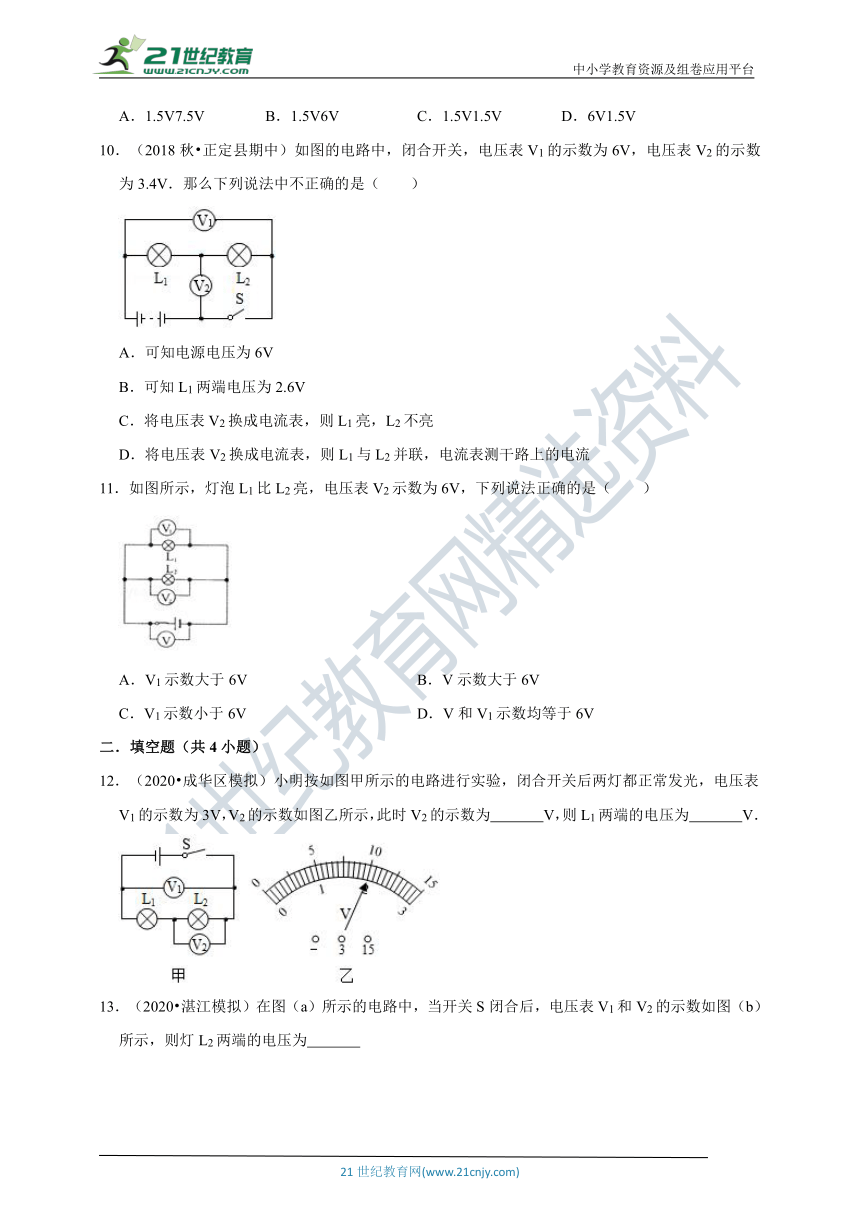

10．（2018秋?正定县期中）如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．可知L1两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
11．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V
B．V示数大于6V
C．V1示数小于6V
D．V和V1示数均等于6V
二．填空题（共4小题）
12．（2020?成华区模拟）小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为　
　V，则L1两端的电压为　
　V．
13．（2020?湛江模拟）在图（a）所示的电路中，当开关S闭合后，电压表V1和V2的示数如图（b）所示，则灯L2两端的电压为　
　
14．（2019?娄底三模）如图所示电路中，若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为　
　V，L2两端的电压为　
　V。
15．（2019?合肥一模）在如图1所示的电路中，当闭合开关后，两个电压表的指针偏转均为图2中所示，则电阻R1和R2两端的电压分别为　
　V和　
　V。
电学小专题八：串并联电路电压规律选填
参考答案
一．选择题（共11小题）
1．（2018?广西）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（　　）
A．1.3V
B．2.5V
C．3.8V
D．6.3V
【解答】解：由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压，
因为串联电路中总电压等于各分电压之和，所以电压表V3的示数即电源的电压为：U3＝U1+U2＝2.5V+3.8V＝6.3V。
故选：D。
2．（2020?福清市一模）如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V
【解答】解：由电路图可知，两灯泡串联，电压表测灯L2两端电压，
电压表示数为6V，则灯泡L2两端电压U2＝6V，故B正确，D错误；
由串联电路的电压特点可得，灯泡L1两端电压U1＝U﹣U2＝9V﹣6V＝3V，故AC错误；
故选：B。
3．（2020?武汉模拟）在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．7.2V　1.8V
B．9V　1.8V
C．1.8V
7.2V
D．9V
7.2V
【解答】解：由图可知，两灯串联，上面电压表测的是电源电压，下面的电压表测的是L1两端的电压，根据串联电路的电压规律可知，上面电压表的示数应大于下面电压表的示数；
而两个电压表指针偏转情况相同，所以，上面电压表应选的量程是0～15V，其分度值是0.5V，读数为9V，即电源电压为9V；
下面电压表选的量程是0～3V，其分度值是0.1V，读数为1.8V，即L1两端的电压为1.8V；
所以，灯泡L2两端的电压为：U2＝U﹣U1＝9V﹣1.8V＝7.2V；
故选：C。
4．（2019秋?金乡县期末）如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（　　）
A．4.5V
B．5.5V
C．3V
D．2V
【解答】解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，
则U1+U2＝7.5V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U＝U1+U2+U3＝12V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③。
解得U2＝4.5V。
故选：A。
5．（2019?防城区一模）如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V
B．L1两端电压为4.2V
C．L2两端电压为1.8V
D．L1和L2两端电压之和为6V
【解答】解：由图可知，开关闭合后，电路是由两个电灯串联而成，V测量的是L2两端的电压；
电源电压U＝6V，由串联电路的电压特点可知，L2两端电压小于电源电压，所以电压表使用的是0﹣3V量程，示数为1.8V，即L2两端的电压为1.8V，
灯L1两端电压为6V﹣1.8V＝4.2V，
L1和L2两端电压之和等于电源电压6V；
综上所述，错误的选项是A。
故选：A。
6．（2019?天河区一模）如图电路，电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是（　　）
A．3V
B．1.4V
C．1.6V
D．0.2V
【解答】解：由图可知，灯泡L1、L2串联，电压表V测灯L2两端电压，即U2＝1.4V，
已知电源电压U＝3V，
因为串联电路两端电压等于各部分电压之和，
所以灯L1两端的电压：U1＝U﹣U2＝3V﹣1.4V＝1.6V；
故选：C。
7．（2019?柳江区校级模拟）如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3
V
B．L2两端的电压为3
V
C．L2两端的电压为2
V
D．L1两端的电压为5
V
【解答】解：由电路图可知，两灯泡串联，电压表测L2两端电压，
电压表示数是3V，则L2两端电压U2＝3V，故B正确、C错误；
灯L1两端电压U1＝U﹣U2＝5V﹣3V＝2V，故AD错误；
故选：B。
8．（2019?成都模拟）如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）
A．4.5V，2V
B．3V，6V
C．2V，4.5V
D．2.5V，3.5V
【解答】解：由电路图可知，两灯泡串联，电压表V1测灯泡L1两端的电压，电压表V2测电源的电压，
因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，
所以，电压表V2的示数即电源的电压：
U＝3×1.5V＝4.5V，故BCD错误；
则灯L2两端的电压：
U2＝U﹣U1＝4.5V﹣2.5V＝2V，故A正确。
故选：A。
9．（2019?成都模拟）如图1所示电路，开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图2所示位置，L1、L2两灯的电压分别为（　　）
A．1.5V7.5V
B．1.5V6V
C．1.5V1.5V
D．6V1.5V
【解答】解：由电路图可知，L1与L2串联，下面电压表V测电源的电压，上面电压表V测L1两端的电压；
因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，
所以，下面电压表V的量程为0～15V，分度值为0.5V，则电源的电压U＝7.5V；
上面电压表V的量程为0～3V，对应的分度值为0.1V，则电阻L1两端的电压U1＝1.5V；
电阻L2两端电压U2＝U﹣U1＝7.5V﹣1.5V＝6V。
故选：B。
10．（2018秋?正定县期中）如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．可知L1两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
【解答】解：A、由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，所以选项A的说法是正确的，但不符合题意。
B、电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，因此L1两端电压为2.6V，所以选项B的说法是正确的，但不符合题意。
C、将电压表V2换成电流表，则灯泡L2被短路，因此灯泡L1亮，L2不亮，所以选项C的说法是正确的，但不符合题意。
D、将电压表V2换成电流表，则灯泡L2被短路，电流表测L1的电流，所以选项D的
说法不正确，符合题意。
故选：D。
11．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V
B．V示数大于6V
C．V1示数小于6V
D．V和V1示数均等于6V
【解答】解：根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V。
故选：D。
二．填空题（共4小题）
12．（2020?成华区模拟）小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为　2　V，则L1两端的电压为　1　V．
【解答】解：
由图甲可知：两个电灯串联而成，V1测量电源电压，V2测的是L2两端的电压，则电源电压，U＝U1＝3V；
由于L2两端电压小于电源电压，所以图乙中电压表使用的是0～3V的量程，则示数为2V，即：L2两端的电压为2V，
根据串联电路两端的总电压等于各分电阻两端的电压之和可得：
灯L1两端电压：U1＝U﹣U2＝3V﹣2V＝1V。
故答案为：2；1。
13．（2020?湛江模拟）在图（a）所示的电路中，当开关S闭合后，电压表V1和V2的示数如图（b）所示，则灯L2两端的电压为　3.6V　
【解答】解：（1）由电路图可知：电灯L1、L2串联，电压表V2测电源电压，电压表V1测L1两端的电压，因为串联电路两端电压等于各部分电压之和，所以电压表V2的示数应大于V1的示数；
则电压表V2的量程是0～15V，示数UV2＝4.5V；电压表V1的量程是0～3V，示数UV1＝0.9V。
（2）电压表V1测L1两端的电压，所以L1两端的电压U1＝0.9V；由于L1、L2串联，电压表V2测电源电压，由串联电路的特点可知：L2两端的电压U2＝4.5V﹣0.9V＝3.6V。
故答案为：3.6V。
14．（2019?娄底三模）如图所示电路中，若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为　4　V，L2两端的电压为　2　V。
【解答】解：
由电路图可知，两灯泡串联，电压表测L2两端的电压，即UL2＝2V，
串联电路中总电压等于各分电压之和，电源的电压U＝6V，
则L1两端的电压：
UL1＝U﹣UL2＝6V﹣2V＝4V。
故答案为：4；2。
15．（2019?合肥一模）在如图1所示的电路中，当闭合开关后，两个电压表的指针偏转均为图2中所示，则电阻R1和R2两端的电压分别为　7.2　V和　1.8　V。
【解答】解：（1）因为电阻R1和R2串联，而和电源并联的电压表测量的是电源电压，上面的电压表测量的是R2两端的电压，所以和电源并联的电压表的示数比上面的电压表的示数大；故和电源并联的电压表选的是0﹣15V的量程，分度值为0.5V，根据指针位置，电压表读数为U＝9V；上面的电压表选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为U2＝1.8V；
（2）根据串联电路的电压关系可以得到R1两端的电压U1＝U﹣U2＝9V﹣1.8V＝7.2V。
故答案为：7.2；1.8。
