光的折射
光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象就是光的折射。
01
光的折射
沿直线传播？
光
在同一种均匀介质中
在不均匀、不同的介质之间还会沿直线传播吗？
从外面看泳池，泳池会变“浅”
光的折射
光的折射
探究光折射时的特点
光的折射

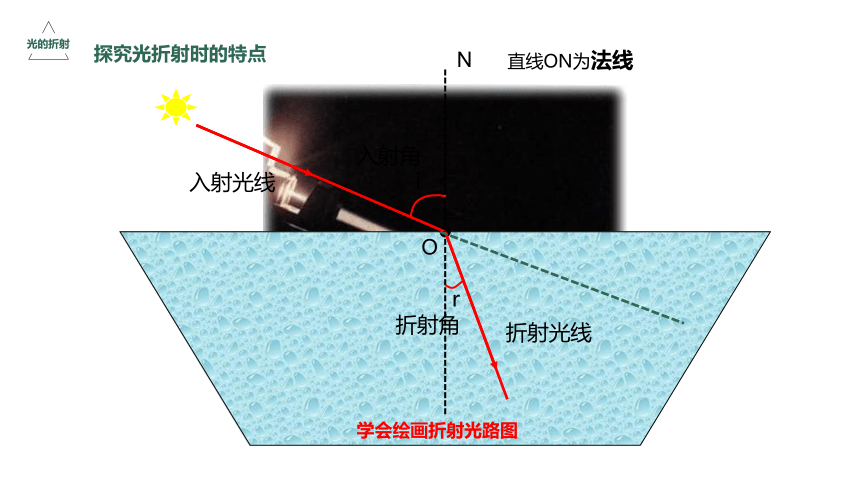

O
N
直线ON为法线
入射角
i
入射光线
折射光线
r
折射角
学会绘画折射光路图
探究光折射时的特点
光的折射

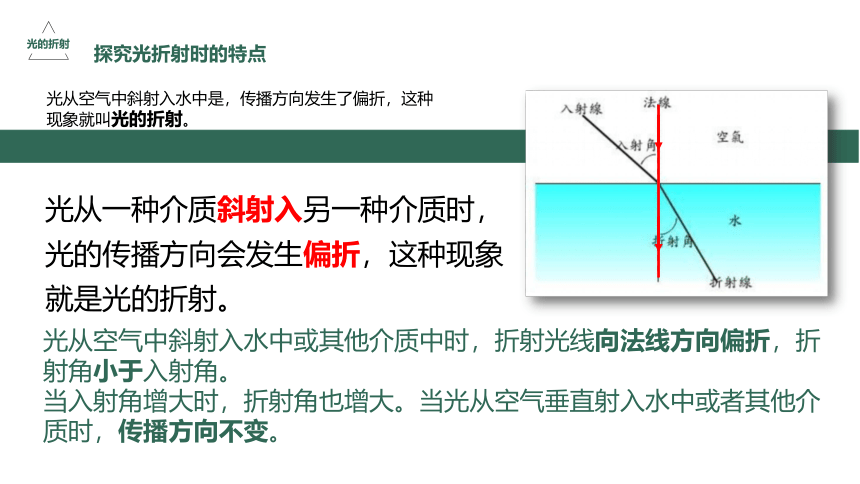

光从空气中斜射入水中是，传播方向发生了偏折，这种现象就叫光的折射。
光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象就是光的折射。
光从空气中斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。
当入射角增大时，折射角也增大。当光从空气垂直射入水中或者其他介质时，传播方向不变。
探究光折射时的特点
光的折射
探究光折射时的特点
光的折射
O
N
入射角
i
入射光线
折射光线
r
折射角
入射光线
i
入射角
折射角
r
折射光线

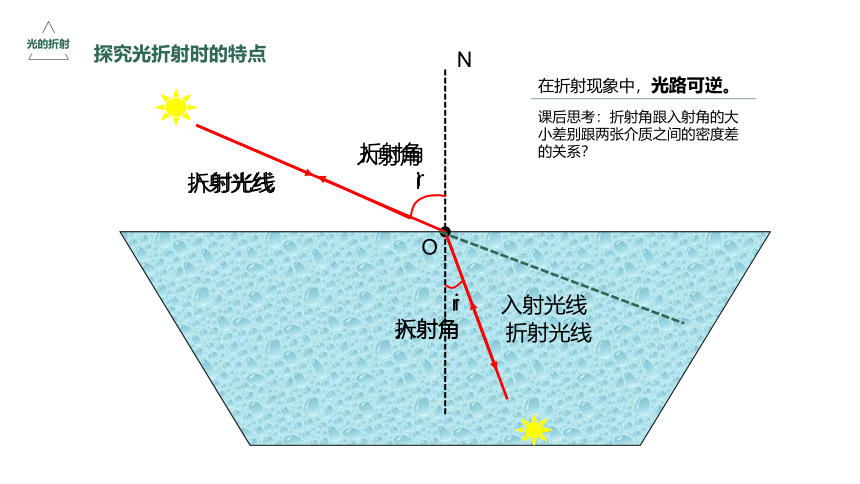

在折射现象中，光路可逆。
课后思考：折射角跟入射角的大小差别跟两张介质之间的密度差的关系？
02
生活中的折射现象
生活中的折射现象
光的折射
小球位置升高了

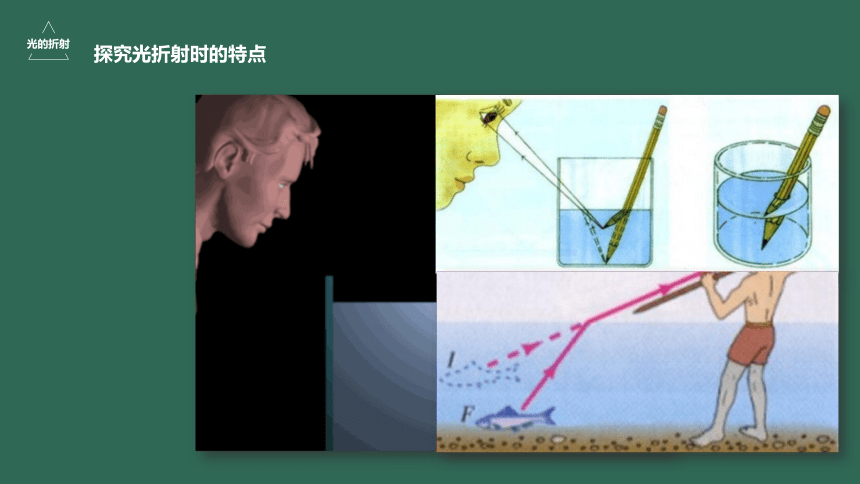

笔在水中“折断了”
生活中的折射现象
光的折射

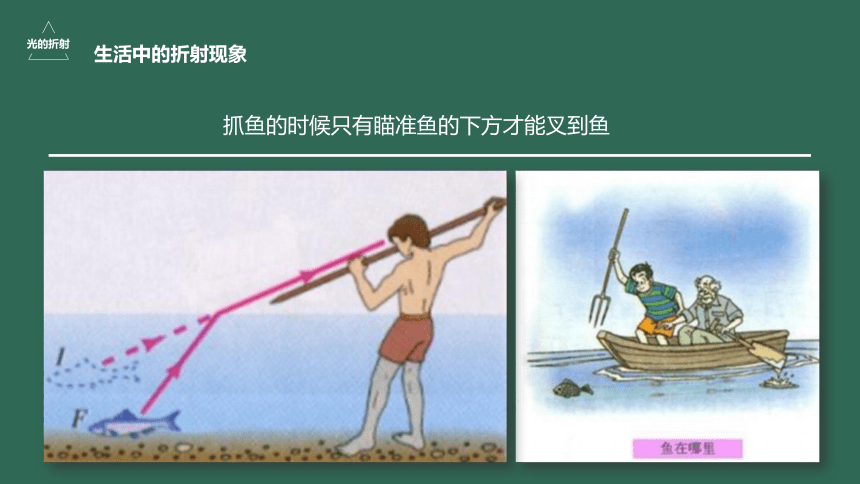

抓鱼的时候只有瞄准鱼的下方才能叉到鱼
生活中的折射现象
光的折射
海市蜃楼，也是由于光的折射产生的现象，多发生在夏天的海面上。
生活中的折射现象
光的折射
星星闪烁
光线偏了
生活中的折射现象
光的折射
1．光从一种介质________另一种介质时，光的传播方向会发生_______，这种现象就是光的折射。
2．光从空气斜射入水或其他介质中时，折射光线向_______方向偏折，折射角________入射角。当入射角增大时，折射角也_______。当光从空气垂直射入水中或其他介质中时，传播方向_______。在折射现象中，光路是_______的。
斜射入
偏折
法线
小于
增大
不变
可逆
练习
光的折射
知识点1
光的折射现象
1、下列光现象中，由于光的折射而形成的是(
)
C
2、九寨沟的镜海中有着“鱼在天上飞，鸟在水中游”的美景奇观，这空中画面的“鱼”是由于光的______形成的____(填“实”或“虚”)像，水中的“鸟”是由于光的_______形成的____(填“实”或“虚”)像。
折射
虚
反射
虚
练习
光的折射
知识点2
光的折射规律
3、光从空气射入水中，入射角为0°，折射角为(
)
A．0°　　　B．30°　　　C．45°　　　D．60°
4、一束光由玻璃斜射入空气中，入射角逐渐减小，则折射角(
)
A．逐渐增大　　　B．逐渐减小，但总小于入射角
C．不变　　　　　D．逐渐减小，但总大于入射角
A
D
练习
光的折射
5、小明涉水过滩时，看到水底的石头是(
)
A．变浅了的石头的实像
B．变浅了的石头的虚像
C．变深了的石头的实像
D．变深了的石头的虚像
B
6、如图所示，池底某点发出的光从水中斜射向空气时会发生偏折，逆着折射光线看去，就会感觉这点的位置______(填“升高”或“降低”)了，即池水变____(填“深”或“浅”)了。
升高
浅
练习
光的折射
7、如图所示是光线在空气和玻璃中传播的情形。其中MM′垂直于NN′，∠3＝∠6，则入射光线是______，折射光线是______，界面是_________，入射角是______，折射角是_______，空气在界面的____侧。
BO
OA
MM′
∠4
∠2
左
8、如图所示，一条光线AO射到平静的湖面上，请作出它的反射光线和折射光线。
9、装满水的井底趴着一只青蛙(图中的P点)，请画出图中的青蛙所能看到井外的范围。
练习
光的折射
10、大海上或沙漠上，本该在地平线上看到的高楼大厦、热闹的市场出现在空中(如图所示)，这种现象叫“海市蜃楼”，出现“海市蜃楼”的原因是(
)
A．光在不均匀的大气中，发生了折射，逆着折射光线看到了虚像
B．光在海面上发生了反射
C．光在云层中发生了反射
D．高楼大厦在水中发生了镜面反射
A
练习
光的折射
11、如图所示，当渔民在叉鱼时，为了能叉到鱼，应使鱼叉对准(
)
A．所看到的鱼
B．所看到鱼的下方
C．所看到鱼的上方
D．都不正确
B
12．在空杯子里放一枚硬币，使眼睛刚好看不见，如图所示，保持眼睛和杯子的位置不变，慢慢向杯中注水(
)
A．随着水的增多，眼睛能看到硬币，但位置比实际位置高
B．随着水的增多，眼睛能看到硬币，但位置比实际位置低
C．随着水的增多，眼睛能看到硬币，但位置没有改变
D．注水后仍看不见硬币
A
练习
光的折射
13．潜水员从水中看岸上的树木，他看到的是(
)
A．真实的树
B．树的实像，树的像比实际的树要高
C．树的虚像，树的像比实际的树要高
D．树的虚像，树的像比实际的树要低
C
14．晚上，小明发现了一个有趣的现象，他透过自家窗户玻璃看到了外面亮着的灯，同时还看到了自家亮着的灯，前者是光的_______现象，后者是光的_______现象；他打开窗户直接看到了外面的灯，这又是光的_________现象。
折射
反射
直线传播
练习
光的折射
15．如图所示，清澈平整水面下的“射灯”射出的一束光从水中斜射到水与空气的界面时将发生反射和折射，若入射光线与界面成53°角，反射光线与折射光线的夹角为100°，则反射角的大小为___________，折射角的大小为____________。
37°
43°
练习
光的折射
请你结合图，以光从空气进入到玻璃中的情况为例，分析实验数据(光从空气进入其他透明介质中也可得到具有相同规律的实验数据)，对光从空气进入其他透明介质中的折射规律加以总结：
(1)折射光线跟入射光线和法线在________________，并且分别位于_________两侧；
(2)_____________________________。
同一平面内
法线
入射角增大，折射角也增大
练习
光的折射
16．如图是研究光的折射规律的实验原理图，下表中记录了不同的入射角和对应的折射角的实验测量数据：
入射角i
10°
20°
30°
40°
50°
60°
折射角γ
6.7°
13.3°
19.6°
25.2°
30.7°
35.1°
17．如图所示为一半球形玻璃砖，请画出光线从O点(球心)射向玻璃砖的完整光路图。
18．如图中的两架敌机，一架是实际的飞机，一架是从潜艇上观察到的该飞机的像，请用光学作图法确定哪架是实际飞机。
