2020-2021学年九年级物理沪科版第十五章第一节《电阻和变阻器》同步练习（有答案）

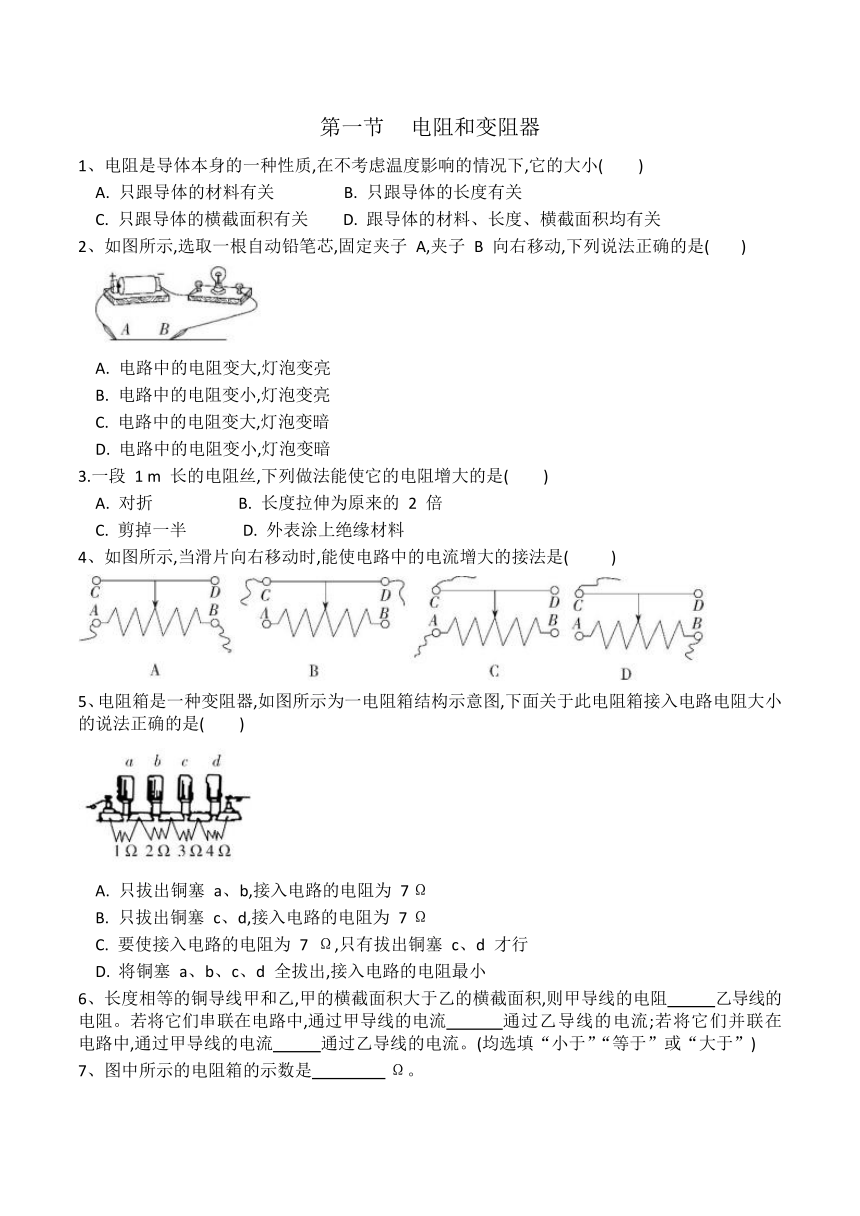

第一节
电阻和变阻器
1、电阻是导体本身的一种性质,在不考虑温度影响的情况下,它的大小(
)
A.
只跟导体的材料有关
B.
只跟导体的长度有关
C.
只跟导体的横截面积有关
D.
跟导体的材料、长度、横截面积均有关
2、如图所示,选取一根自动铅笔芯,固定夹子
A,夹子
B
向右移动,下列说法正确的是(
)
A.
电路中的电阻变大,灯泡变亮
B.
电路中的电阻变小,灯泡变亮
C.
电路中的电阻变大,灯泡变暗
D.
电路中的电阻变小,灯泡变暗
3.一段
1
m
长的电阻丝,下列做法能使它的电阻增大的是(
)
A.
对折
B.
长度拉伸为原来的
2
倍
C.
剪掉一半
D.
外表涂上绝缘材料
4、如图所示,当滑片向右移动时,能使电路中的电流增大的接法是(
)
5、电阻箱是一种变阻器,如图所示为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻大小的说法正确的是(
)
A.
只拔出铜塞
a、b,接入电路的电阻为
7
Ω
B.
只拔出铜塞
c、d,接入电路的电阻为
7
Ω
C.
要使接入电路的电阻为
7
Ω,只有拔出铜塞
c、d
才行
D.
将铜塞
a、b、c、d
全拔出,接入电路的电阻最小
6、长度相等的铜导线甲和乙,甲的横截面积大于乙的横截面积,则甲导线的电阻
乙导线的电阻。若将它们串联在电路中,通过甲导线的电流
通过乙导线的电流;若将它们并联在电路中,通过甲导线的电流
通过乙导线的电流。(均选填“小于”“等于”或“大于”)
7、图中所示的电阻箱的示数是　　　　??Ω。
8、小文同学想通过实验探究“电阻的大小与哪些因素有关”。他利用四根如图所示的金属丝进行实验。已知图中
A
为锰铜合金丝,B、C、D
为镍铬合金丝,A、B、D
的横截面积为
S,C
的横截面积为
2S。
(1)若要探究导体电阻的大小与横截面积的关系,应选用金属丝
和金属丝
进行实验。
(2)若要探究导体电阻的大小跟
的关系,应选用
B、D
金属丝进行实验。
9、用笔画线代替导线,连接电路,要求:向右移动滑片,灯泡变亮。
10、在“探究影响导体电阻大小的因素”实验中,某实验小组提出了如下猜想:
猜想一:导体电阻跟导体长度有关。
猜想二:导体电阻跟导体粗细有关。
猜想三:导体电阻跟导体材料有关。
同学们想利用如图的电路和表中的导体验证上述猜想。
(1)请将验证猜想一的实验设计思路补充完整。选取
和
相同、
不同的导体,分别将其接入如图电路中。通过比较电路中
的大小,判断导体电阻的大小。
(2)验证猜想三时,若需对比三个实验数据,则应从上表中选取导体
(填写导体代号)来进行实验。
答案
1.D
2.C
3.B
4.D
5.B
6.
小于
等于
大于
7.
2098
8.
(1)B
C
(2)长度
9.
10.
(1)材料
横截面积
长度
电流
(2)C、F、G
