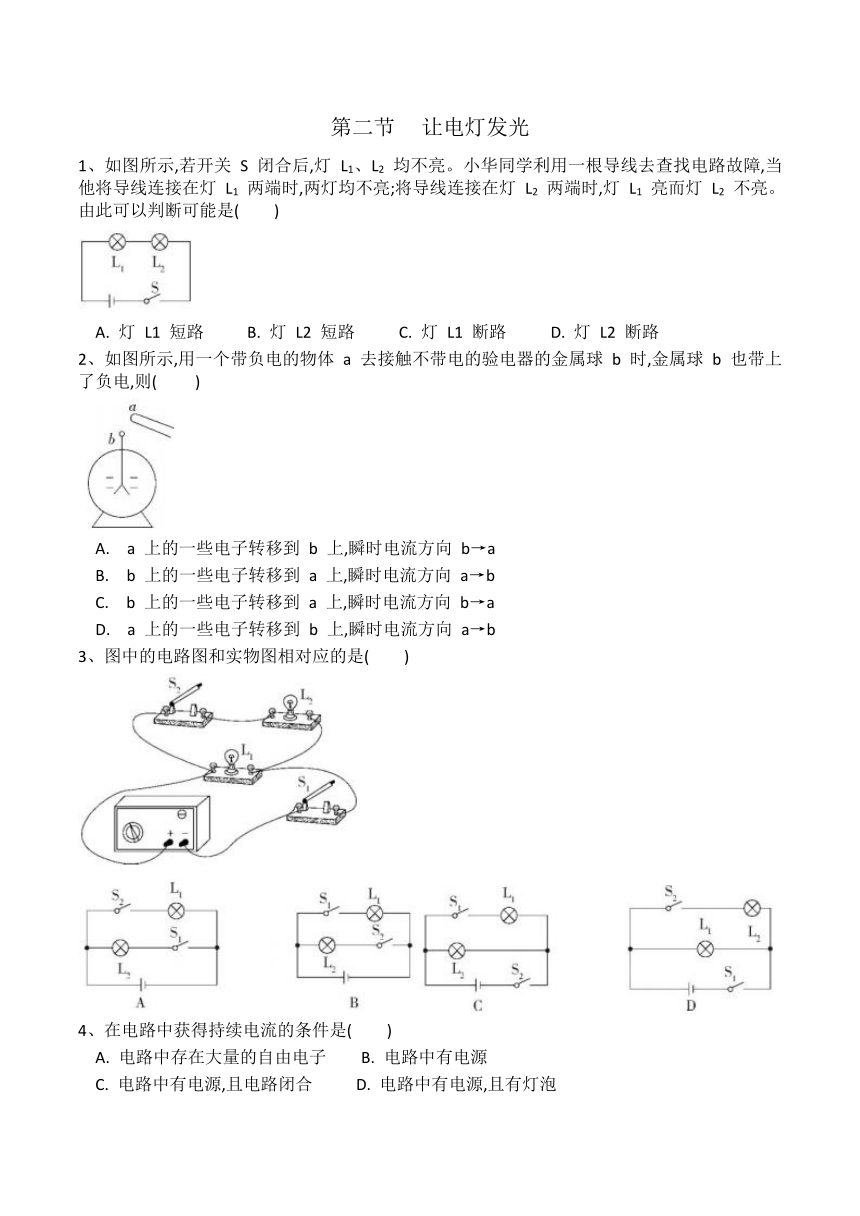

第二节
让电灯发光
1、如图所示,若开关
S
闭合后,灯
L1、L2
均不亮。小华同学利用一根导线去查找电路故障,当他将导线连接在灯
L1
两端时,两灯均不亮;将导线连接在灯
L2
两端时,灯
L1
亮而灯
L2
不亮。由此可以判断可能是(
)
A.
灯
L1
短路
B.
灯
L2
短路
C.
灯
L1
断路
D.
灯
L2
断路
2、如图所示,用一个带负电的物体
a
去接触不带电的验电器的金属球
b
时,金属球
b
也带上了负电,则(
)
A.
a
上的一些电子转移到
b
上,瞬时电流方向
b→a
B.
b
上的一些电子转移到
a
上,瞬时电流方向
a→b
C.
b
上的一些电子转移到
a
上,瞬时电流方向
b→a
D.
a
上的一些电子转移到
b
上,瞬时电流方向
a→b
3、图中的电路图和实物图相对应的是(
)
4、在电路中获得持续电流的条件是(
)
A.
电路中存在大量的自由电子
B.
电路中有电源
C.
电路中有电源,且电路闭合
D.
电路中有电源,且有灯泡
5、图所示电路,当开关
S1、S2
都闭合时,下列说法正确的是(
)
A.
只有
L1
发光
B.
只有
L2
发光
C.
L1、L2
都发光
D.
L1、L2
都不发光
6、下列各组电路元件中,都属于用电器的是(
)
A.
电灯、导线、开关
B.
电灯、电铃、电动机
C.
导线、灯座、电铃
D.
开关、电视机、电烙铁
7、现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行横道红、绿灯的电路图,你认为可行的是(
)
8、在家庭用电中,如果闭合开关后,灯泡不亮,可能的原因有:①灯泡的灯丝断了;②灯头的电线断了;③灯头、开关接头处接触松动。从电路的组成看,这些故障的原因概括起来应是?( )
A.
短路 ????B.
无电源
C.
开路 ????D.
以上说法都不对
9、如图所示,实心点代表电子,箭头是其运动方向,则该金属导体中的电流方向是从
到。
10、有
A、B
两验电器,A
带正电,B
不带电,现用金属棒把验电器
A、B
两金属球连接起来的瞬间,金属棒中电流方向从
(选填“A
到
B”或“B
到
A”)
11、根据图甲中的电路图连接实物图乙。
12、图所示是两个灯泡的连接情况,请画出相应的电路图。
答案
1.D
2.A
3.D
4.C
5.A
6.B
7.B
8.C
9.
B
A
10.
A
到
B
11.
12.
