沪科版九年级物理 第十四章 了解电路 全章同步检测（有答案）

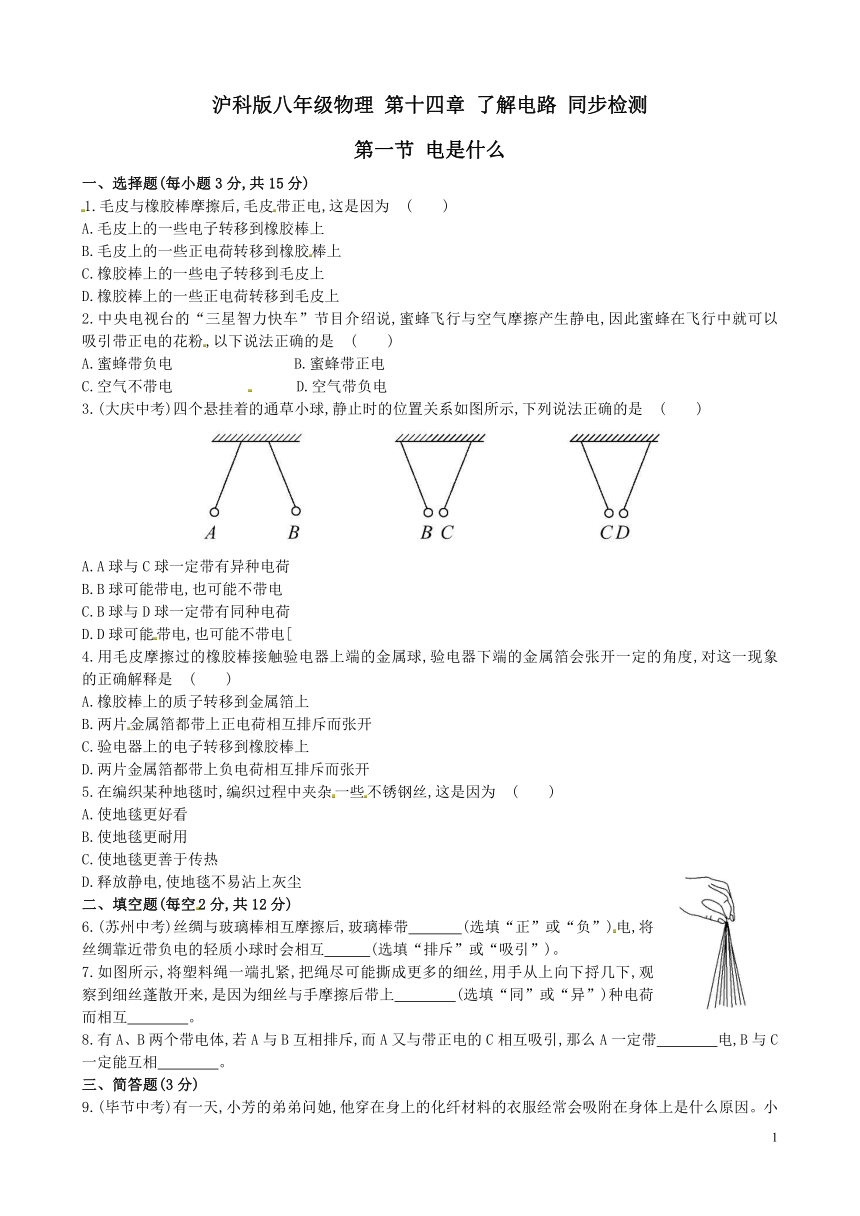

沪科版八年级物理
第十四章
了解电路
同步检测
第一节
电是什么
一、选择题(每小题3分,共15分)
1.毛皮与橡胶棒摩擦后,毛皮带正电,这是因为　(　　)
A.毛皮上的一些电子转移到橡胶棒上
B.毛皮上的一些正电荷转移到橡胶棒上
C.橡胶棒上的一些电子转移到毛皮上
D.橡胶棒上的一些正电荷转移到毛皮上
2.中央电视台的“三星智力快车”节目介绍说,蜜蜂飞行与空气摩擦产生静电,因此蜜蜂在飞行中就可以吸引带正电的花粉,以下说法正确的是　(　　)
A.蜜蜂带负电
B.蜜蜂带正电
C.空气不带电
D.空气带负电
3.(大庆中考)四个悬挂着的通草小球,静止时的位置关系如图所示,下列说法正确的是　(　　)
A.A球与C球一定带有异种电荷
B.B球可能带电,也可能不带电
C.B球与D球一定带有同种电荷
D.D球可能带电,也可能不带电[
4.用毛皮摩擦过的橡胶棒接触验电器上端的金属球,验电器下端的金属箔会张开一定的角度,对这一现象的正确解释是　(　　)
A.橡胶棒上的质子转移到金属箔上
B.两片金属箔都带上正电荷相互排斥而张开
C.验电器上的电子转移到橡胶棒上
D.两片金属箔都带上负电荷相互排斥而张开
5.在编织某种地毯时,编织过程中夹杂一些不锈钢丝,这是因为　(　　)
A.使地毯更好看
B.使地毯更耐用
C.使地毯更善于传热
D.释放静电,使地毯不易沾上灰尘
二、填空题(每空2分,共12分)
6.(苏州中考)丝绸与玻璃棒相互摩擦后,玻璃棒带　　
(选填“正”或“负”)电,将丝绸靠近带负电的轻质小球时会相互　　
(选填“排斥”或“吸引”)。
7.如图所示,将塑料绳一端扎紧,把绳尽可能撕成更多的细丝,用手从上向下捋几下,观察到细丝蓬散开来,是因为细丝与手摩擦后带上　　
(选填“同”或“异”)种电荷而相互　　
。
8.有A、B两个带电体,若A与B互相排斥,而A又与带正电的C相互吸引,那么A一定带　　　　电,B与C一定能互相　　　　。
三、简答题(3分)
9.(毕节中考)有一天,小芳的弟弟问她,他穿在身上的化纤材料的衣服经常会吸附在身体上是什么原因。小芳利用所掌握的知识向弟弟解释了这一现象,弟弟很高兴。请你说出小芳是怎样向弟弟解释这一现象的。
四、实验探究题(10分)

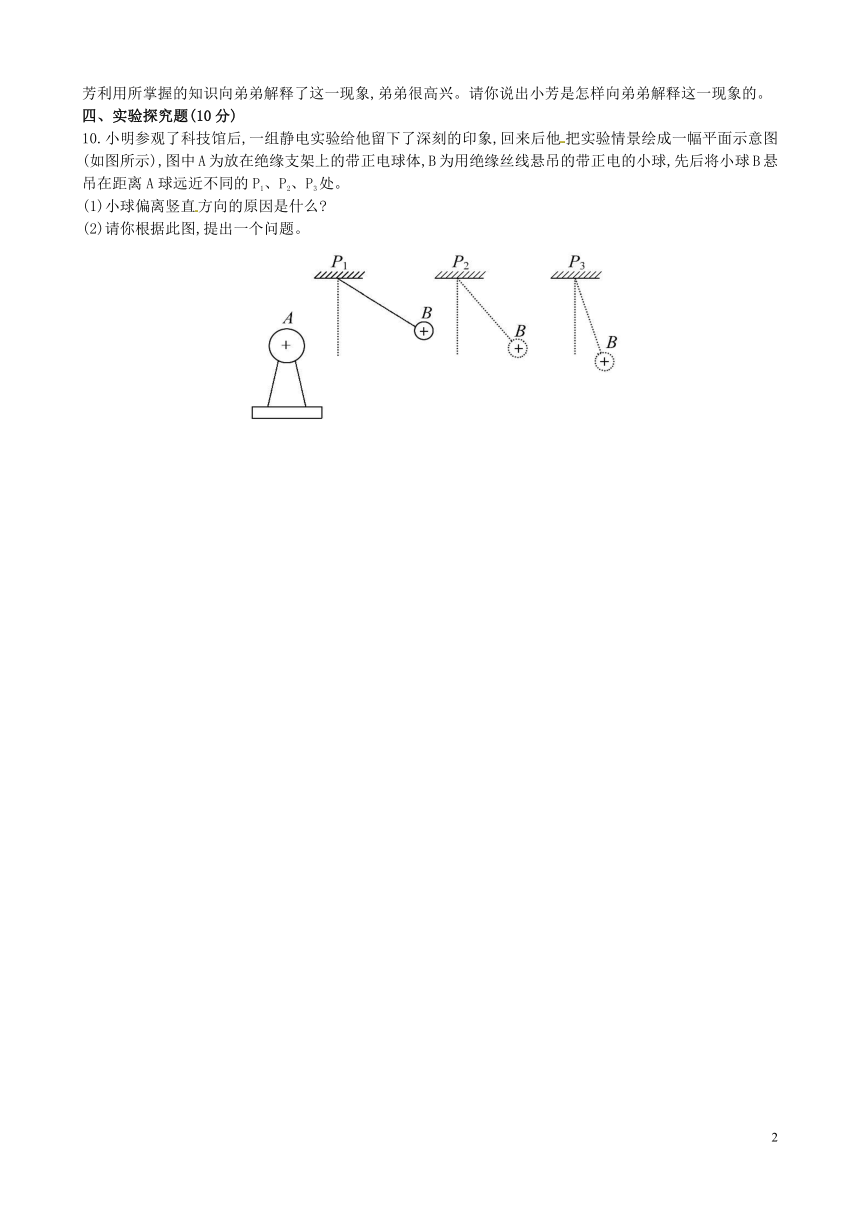

10.小明参观了科技馆后,一组静电实验给他留下了深刻的印象,回来后他把实验情景绘成一幅平面示意图(如图所示),图中A为放在绝缘支架上的带正电球体,B为用绝缘丝线悬吊的带正电的小球,先后将小球B悬吊在距离A球远近不同的P1、P2、P3处。
(1)小球偏离竖直方向的原因是什么?
(2)请你根据此图,提出一个问题。

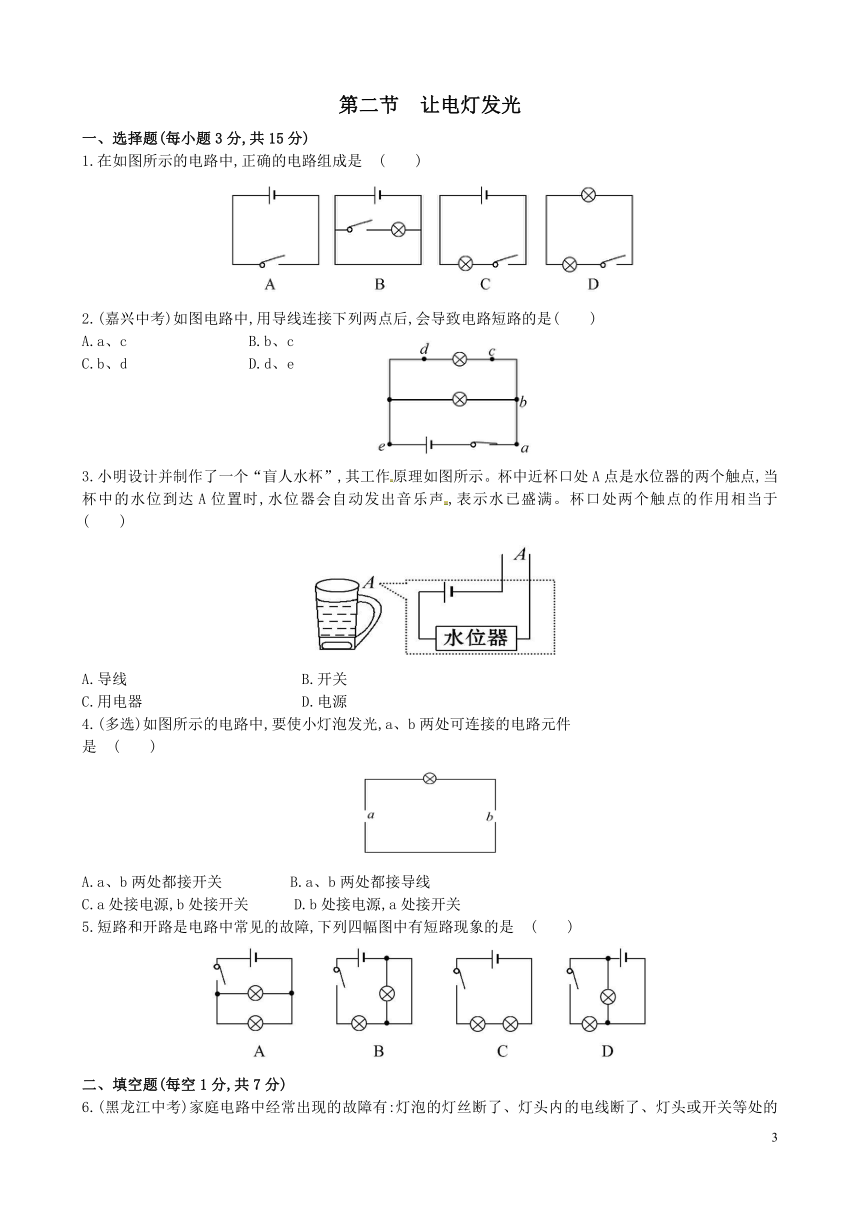

第二节
让电灯发光
一、选择题(每小题3分,共15分)
1.在如图所示的电路中,正确的电路组成是　(　　)
2.(嘉兴中考)如图电路中,用导线连接下列两点后,会导致电路短路的是(　　)
A.a、c
B.b、c
C.b、d
D.d、e
3.小明设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时,水位器会自动发出音乐声,表示水已盛满。杯口处两个触点的作用相当于　(　　)
A.导线
B.开关
C.用电器
D.电源
4.(多选)如图所示的电路中,要使小灯泡发光,a、b两处可连接的电路元件
是　(　　)
A.a、b两处都接开关
B.a、b两处都接导线
C.a处接电源,b处接开关
D.b处接电源,a处接开关
5.短路和开路是电路中常见的故障,下列四幅图中有短路现象的是　(　　)
二、填空题(每空1分,共7分)

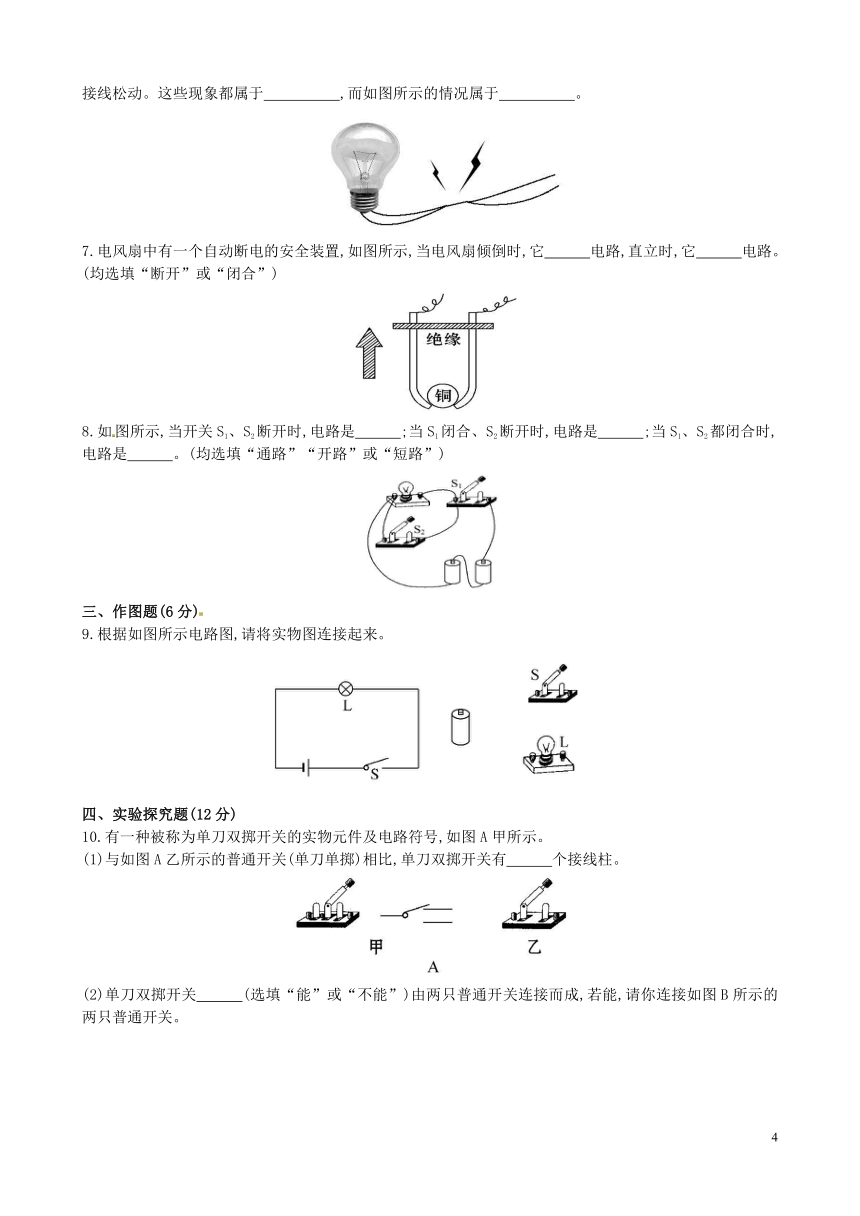

6.(黑龙江中考)家庭电路中经常出现的故障有:灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于　　　　　,而如图所示的情况属于　　　　　。
7.电风扇中有一个自动断电的安全装置,如图所示,当电风扇倾倒时,它　　　电路,直立时,它　　　电路。(均选填“断开”或“闭合”)
8.如图所示,当开关S1、S2断开时,电路是　　　;当S1闭合、S2断开时,电路是　　　;当S1、S2都闭合时,电路是　　　。(均选填“通路”“开路”或“短路”)
三、作图题(6分)
9.根据如图所示电路图,请将实物图连接起来。
四、实验探究题(12分)
10.有一种被称为单刀双掷开关的实物元件及电路符号,如图A甲所示。
(1)与如图A乙所示的普通开关(单刀单掷)相比,单刀双掷开关有　　　个接线柱。
(2)单刀双掷开关　　　(选填“能”或“不能”)由两只普通开关连接而成,若能,请你连接如图B所示的两只普通开关。

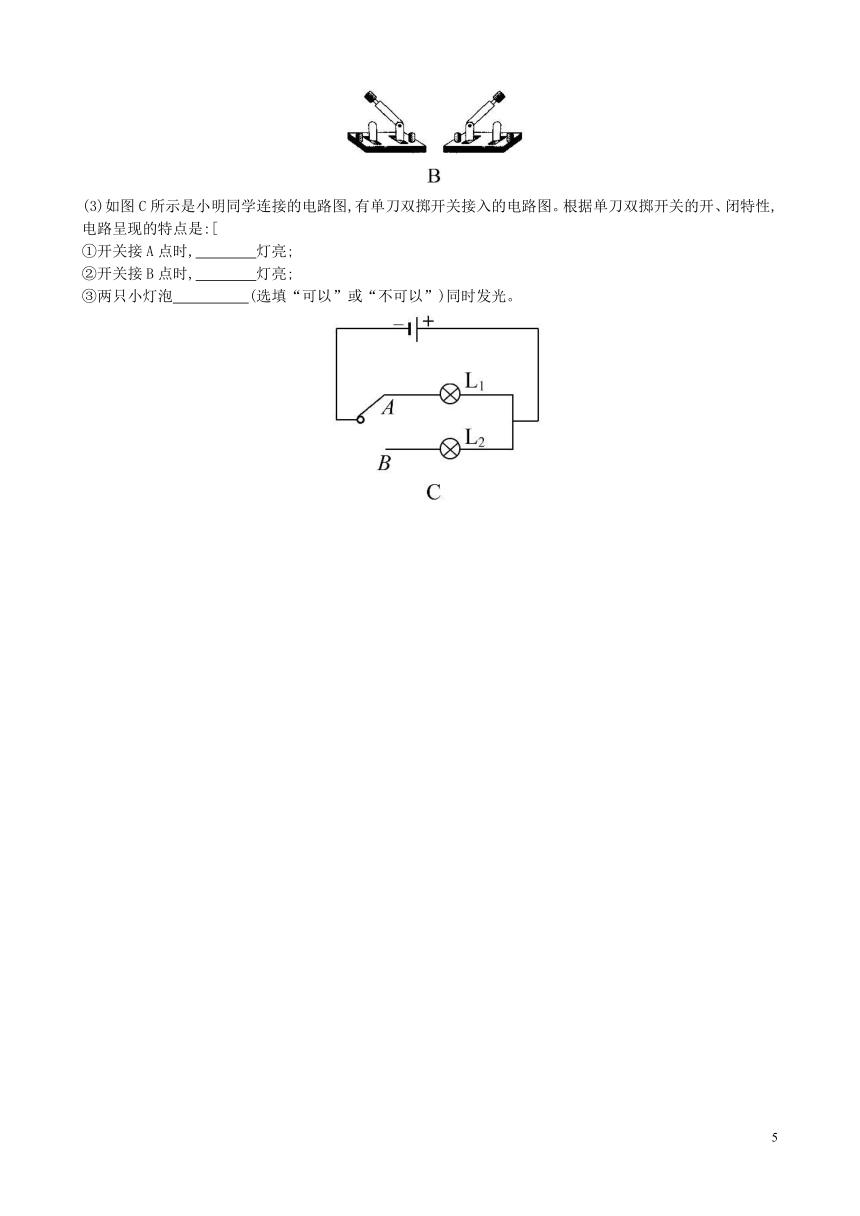

(3)如图C所示是小明同学连接的电路图,有单刀双掷开关接入的电路图。根据单刀双掷开关的开、闭特性,电路呈现的特点是:[
①开关接A点时,　　　　灯亮;
②开关接B点时,　　　　灯亮;
③两只小灯泡　　　　　(选填“可以”或“不可以”)同时发光。
第三节
连接串联电路和并联电路
一、选择题(每小题3分,共15分)
1.(齐齐哈尔中考)下列给出的用电器中连接方式属于串联的是(　　)
A.烘托节日气氛的小彩灯
B.道路两旁的路灯
C.家中的电视、电脑等家用电器
D.教室里照明用的日光灯
2.(德州中考)图中的电路图和实物图相对应的是(　　)
3.(多选)有一个看不见内部情况的盒子,盒上有两个灯泡和一个开关,它们的连线在盒内。闭合开关,两个灯泡都发亮,断开开关,两个灯泡都熄灭。在不打开盒子的情况下,小玲为了判断两个灯泡的连接方式,把其中一个灯泡拆下,闭合开关,观察另一个灯泡。下列说法正确的是　(　　)
A.如另一个灯还亮,则原来两灯是并联
B.如另一个灯还亮,则原来两灯是串联
C.如另一个灯不亮,则原来两灯是并联
D.如另一个灯不亮,则原来两灯是串联
4.(湘潭中考)火车车厢后有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中显示“厕所有人”的指示灯才会发光。下图中符合要求的电路是　(　　)
5.(温州中考)如图所示的电蚊拍,具有灭蚊和照明等功能。当开关S1闭合、S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是　(　　)
二、填空题(每空1分,共7分)
6.(江西中考)如图所示,汽车在转向前,司机会拨动方向盘旁边的横杆。汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。这两个转向灯在电路中的连接方式为　　　　　　;司机所拨动的这根横杆就相当于电路中的　　　
　。
7.如图所示的电路,不允许同时闭合的开关是　　　
　,若要L1与L2构成并联电路,应闭合的开关是　　　　　,若只闭合S1,则　　
　　　灯发光。
8.如图是简化了的电冰箱的电路图。图中M是压缩机的电动机,L是电冰箱内部的照明灯。当电冰箱接入电路后,关闭了电冰箱的门时,开关S1与S2的状态是　　　　
　　;当又打开正在工作的电冰箱门时,开关S1与S2的状态是　　　　　　　。
三、作图题(本大题共2小题,共6分)
9.(3分)请在图中的两个虚线框内,选填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路。
10.(3分)按图甲所示的电路图,完成图乙中各个元件的连接。(用笔画线表示导线)
四、实验探究题(12分)
11.小红想研究“在并联电路中,开关的位置是否会影响它的控制作用”,于是她找来了器材并按如图所示的电路连接实物图进行实验。
(1)把开关连在干路的a处,闭合、断开开关时,发现它可以控制　　　　。
(2)把开关连在一条支路b处,闭合、断开开关时,发现它可以控制　　　　、　　　　的工作不受影响。
(3)把开关再连在另一条支路c处,闭合、断开开关时,发现它可以控制　　　、　　　的工作不受影响。
(4)通过以上实验分析得出结论:在并联电路中　
。
第四节
科学探究:串联和并联电路的电流
一、选择题(每小题3分,共15分)
1.(自贡中考)“0.15
A”最可能是下列哪个用电器工作时的电流　(　　)
A.家用电冰箱　　　　　　
B.家用空调器
C.普通计算器
D.普通的白炽灯
2.如图所示,在练习使用电流表的实验中,某同学发现电流表(0～3
A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是　(　　)
A.0.42A
B.0.44A
C.2.2A
D.2.4A
3.如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是　(　　)
A.M接a,N接b
B.M接d,N接a
C.M接c,N接d
D.M接d,N接c
4.如图所示,有a和b两段导体连在一起,a的横截面积是b的。当把导体接入电路中后,若通过a的电流为0.4
A,则通过b的电流为　(　　)
A.0.4A
B.4A[来源:网ZC.0.04A
D.无法确定
5.(三明中考)如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5
A,乙电流表的示数为0.2
A,则下列判断正确的是　(　　)
A.通过灯L1的电流为0.5
A
B.通过灯L1的电流为0.3
A
C.通过灯L2的电流为0.7
A
D.通过灯L2的电流为0.3
A
二、填空题(每空1分,共7分)
6.如图所示的两个电流表刻度盘也许是你没有见过的,请读出指针所指示的示数分别为　　　、　　　。
7.如图所示电路,闭合开关后,通过a、b、c、d四处的电流分别为Ia、Ib、Ic、Id,则有Ia　
Id,Ib　
Ia。
8.如图所示,小明在做“研究串联电路中电流的特点”的实验中,闭合开关后,发现电流表无示数,灯L1与L2不发光,电路中可能有一处开路。已知开关S没有问题,现在小明手中只有一个电流表,采取以下步骤检查电路故障。请你帮他分析各步实验的道理。
(1)用电流表将c、e连接起来,如果检测用的电流表有示数,说明　　
。
(2)用电流表将c、b连接起来,如果灯L2亮了,则说明　　　　;如果灯L2不亮,则说明　　
。
三、作图题(4分)
9.为探究并联电路中电流的规律,小明设计了如图甲所示的电路(干路中的电流约为1.2
A,支路中的电流约为0.5
A)。请你帮助他把图乙中的实物用笔画线代替导线连接起来。
四、实验探究题(本大题共2小题,共14分)
10.(8分)在用电流表测电流的实验中,小刚要用如图所示的电路测量通过小灯泡的电流。
(1)要求测通过灯泡L1的电流,他的连接有什么问题?
(2)现在要测通过灯泡L2的电流,你能改动最少的导线而达到目的吗?(在图中用虚线标出来,在去掉的导线上画“×”)
(3)如果他在测量的过程中发现电流表的指针向左偏了,你能判断这是什么原因吗?
(4)若两灯泡的总电流如图所示,其示数为　　　A。
11.(6分)(柳州中考)在“探究串联电路中各点的电流有什么关系”时,小明设计的实验如下。把两个灯泡L1、L2串联起来接到如图所示电路中,分别把图中A、B、C各点断开,把　　　　接入,测量流过的电流,看看它们之间有什么关系。换上另外两个小灯泡,再次测量三点的　　　　,看看是否还有同样的关系。
如表是两次测量的记录数据:
A点的电流IA
B点的电流IB
C点的电流IC
第一次
0.3A
0.3A
0.3A
第二次
0.2A
0.2A
0.2A
分析和论证:
(1)在拆接电路时,开关S必须处于　　　　状态。
(2)结论:串联电路中各处　　　　相等。
第五节
测量电压
一、选择题(每小题3分,共15分)
1.(宜宾中考)经验表明,对人体安全的电压不能高于　(　　)
A.12
V　　B.36
V　　C.220
V　　D.380
V
2.如图所示的电路中,闭合开关S后,电压表V1的示数为8
V,电压表V2的示数为3
V,那么电灯L1两端的电压是　(　　)
A.8
V　　　　　B.5
V
C.3
V
D.无法确定
3.两个灯并联在电路中,其中一个灯比较亮,另一个灯比较暗,则它们两端的电压　(　　)
A.相等
B.亮的灯两端电压高
C.暗的灯两端电压低
D.无法确定
4.在某电路中,两只灯泡两端的电压相等,由此可知,两灯泡的连接方式是
(　　)
A.一定是串联的
B.一定是并联的
C.串联、并联都有可能
D.串联、并联都不能实现[
5.(菏泽中考)小明同学按照图中所示的电路研究“串联电路中电流、电压的特点”,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有示数。则故障原因可能是　(　　)
A.L1断路
B.L1短路
C.L2断路
D.L2短路
二、填空题(每空2分,共12分)
6.(广东中考)如图所示电压表,若选0～3
V的量程,读数为　　V;若选0～15
V的量程,读数为　　　V。
7.如图所示是某同学探究串联电路电压规律的实验电路图,试分别指出在这个电路中,总电压是　
　V,L1两端的电压是　　　V,L2两端的电压是　　　V。
[来
8.图中电源电压保持不变,当开关S1断开,S2接通时,电压表示数为4.5
V。当开关S1接通,S2断开时,电压表示数为3
V。则灯泡L1、L2两端的电压分别是　　　　。
三、作图题(5分)
9.如图所示,两只灯泡串联,电源为两节干电池,请选择适当量程完成测量灯泡L2两端电压的实物图,并画出相应的电路图。
四、实验探究题(8分)
10.在做“探究串联电路中的电压规律”的实验时,有多个灯泡可供选择,小明把两只灯泡L1、L2串联起来接到电源上,如图所示:
当分别把电压表连在图中A、B两点,B、C两点及A、C两点时,闭合开关后测得的数据是UAB=0,
UBC=12
V,UAC=12
V,则故障可能是　　　　　　　　　　　　。
(2)故障排除后,实验正常进行,通过测量得到了两组实验数据如表:
实验
次数
A、B间电压
U1/V
B、C间电压
U2/V
A、C间电压
U3/V
1
4
8
12
2
6
6
12
分析两组实验数据,可得出?
　
。
参考答案
第一节
电是什么
1A、2A、3D、4D、5D、
6:正　排斥
7:同　排斥
8:负　吸引
9:人体与化纤衣服相互摩擦,摩擦起电,人体与衣服带异种电荷,异种电荷相互吸引,衣服就吸附在人体上。10:(1)同种电荷相互排斥(或受到A球对它的排斥力)
同种电荷间排斥力的大小与电荷间的距离有什么关系?或者同种电荷间的排斥力大小与什么因素有关?
第二节
让灯泡发光
1C、2C、3B、4CD、5B、
6:开路　短路
7:断开　闭合
8:开路　通路　短路
9:如图所示
10.:(1)3　(2)能
(3)L1　L2　不可以
课时作业(三)
1A、2D、3AD、4A、5C、6:并联　开关[7:S2、S3　
S1、S3
　L1、8:S1闭合、S2断开　
S1、S2都闭合
9:如图所示
10:如图所示
11:(1)L1、L2(整个电路)　(2)L1　L2　(3)L2　L1(4)开关的位置会影响它的控制作用
第三节
连接串联电路和并联电路
1D、2C、3C、4A、5B、6:3.5
mA　36μA、
7:=　<
8:(1)c与e之间开路(2)c与b之间开路　c→b之外电路开路
9:如图所示
10:(1)电流表测两个灯泡并联后的总电流
(2)如图所示
(3)电流表的“+”“-”接线柱接反了
(4)0.52
11:电流表　电流　(1)断开　(2)电流
第五节
测量电压
1B、2B、3A、4C、5D、6:2.6　13、7:6　1.2　4.8、8:3
V、1.5
V、
9:如图所示
10:(1)L1短路或L2开路或L1短路同时L2开路(答对任一种即可)
(2)串联电路中,总电压等于各部分电路的电压之和
