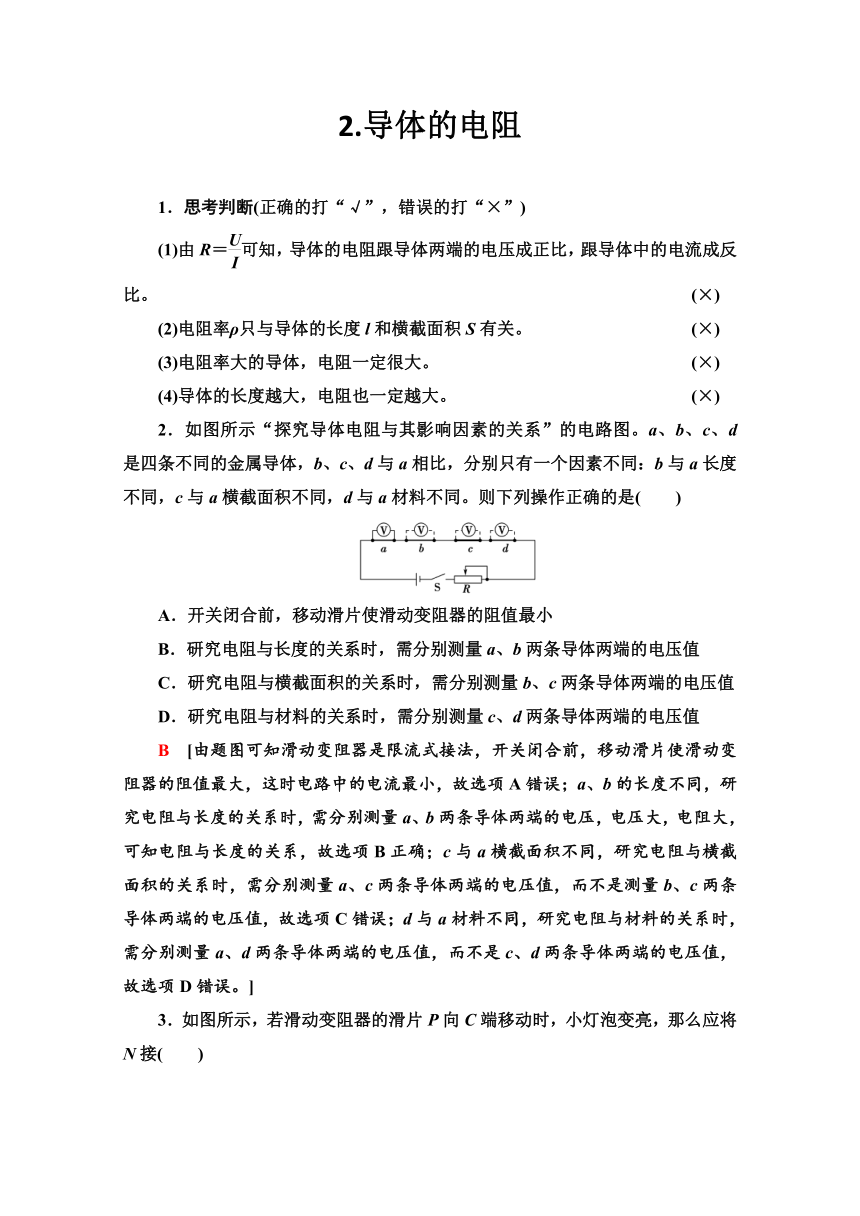

2.导体的电阻

1．思考判断(正确的打“√”，错误的打“×”)
(1)由R＝可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比。 (×)
(2)电阻率ρ只与导体的长度l和横截面积S有关。 (×)
(3)电阻率大的导体，电阻一定很大。 (×)
(4)导体的长度越大，电阻也一定越大。 (×)
2．如图所示“探究导体电阻与其影响因素的关系”的电路图。a、b、c、d是四条不同的金属导体，b、c、d与a相比，分别只有一个因素不同：b与a长度不同，c与a横截面积不同，d与a材料不同。则下列操作正确的是(　　)
A．开关闭合前，移动滑片使滑动变阻器的阻值最小
B．研究电阻与长度的关系时，需分别测量a、b两条导体两端的电压值
C．研究电阻与横截面积的关系时，需分别测量b、c两条导体两端的电压值
D．研究电阻与材料的关系时，需分别测量c、d两条导体两端的电压值
B　[由题图可知滑动变阻器是限流式接法，开关闭合前，移动滑片使滑动变阻器的阻值最大，这时电路中的电流最小，故选项A错误；a、b的长度不同，研究电阻与长度的关系时，需分别测量a、b两条导体两端的电压，电压大，电阻大，可知电阻与长度的关系，故选项B正确；c与a横截面积不同，研究电阻与横截面积的关系时，需分别测量a、c两条导体两端的电压值，而不是测量b、c两条导体两端的电压值，故选项C错误；d与a材料不同，研究电阻与材料的关系时，需分别测量a、d两条导体两端的电压值，而不是c、d两条导体两端的电压值，故选项D错误。]
3．如图所示，若滑动变阻器的滑片P向C端移动时，小灯泡变亮，那么应将N接(　　)

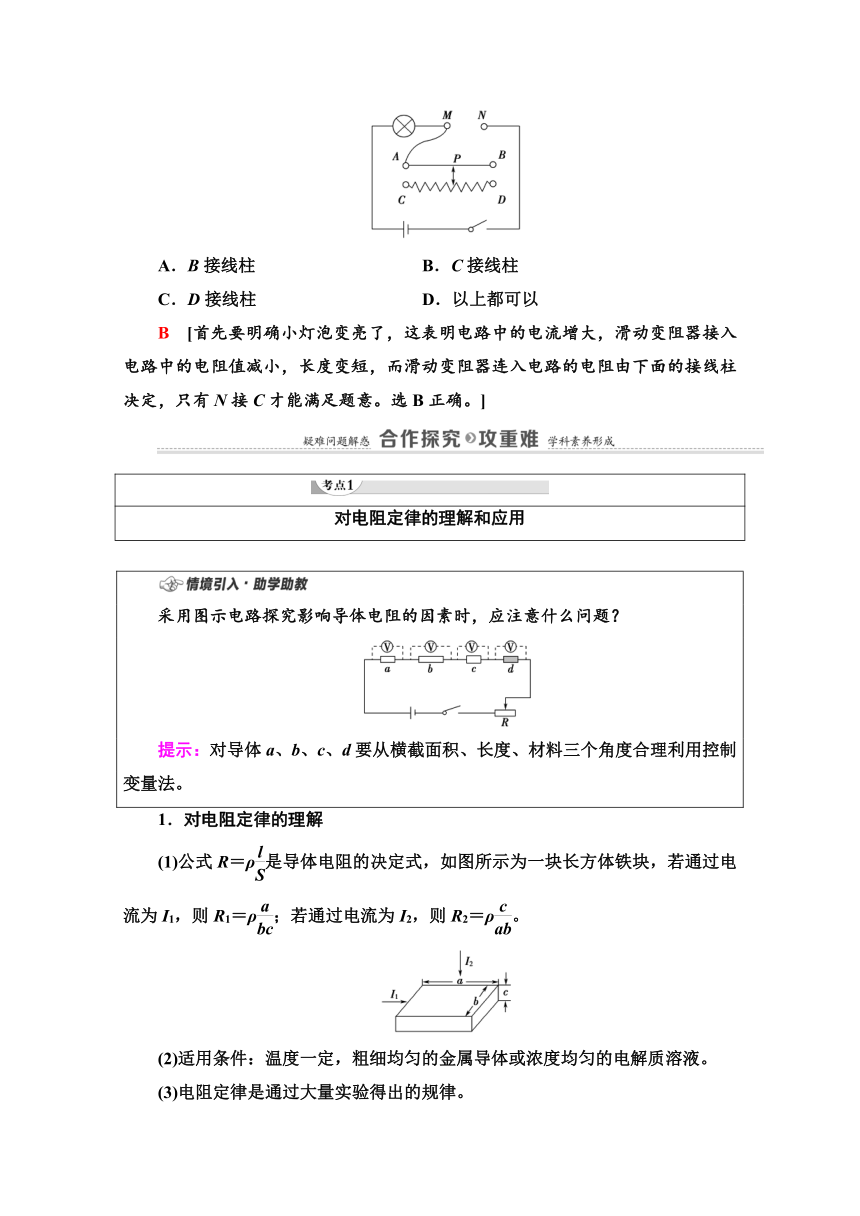

A．B接线柱　 B．C接线柱
C．D接线柱 D．以上都可以
B　[首先要明确小灯泡变亮了，这表明电路中的电流增大，滑动变阻器接入电路中的电阻值减小，长度变短，而滑动变阻器连入电路的电阻由下面的接线柱决定，只有N接C才能满足题意。选B正确。]
对电阻定律的理解和应用
采用图示电路探究影响导体电阻的因素时，应注意什么问题？
提示：对导体a、b、c、d要从横截面积、长度、材料三个角度合理利用控制变量法。
1．对电阻定律的理解
(1)公式R＝ρ是导体电阻的决定式，如图所示为一块长方体铁块，若通过电流为I1，则R1＝ρ；若通过电流为I2，则R2＝ρ。
(2)适用条件：温度一定，粗细均匀的金属导体或浓度均匀的电解质溶液。
(3)电阻定律是通过大量实验得出的规律。

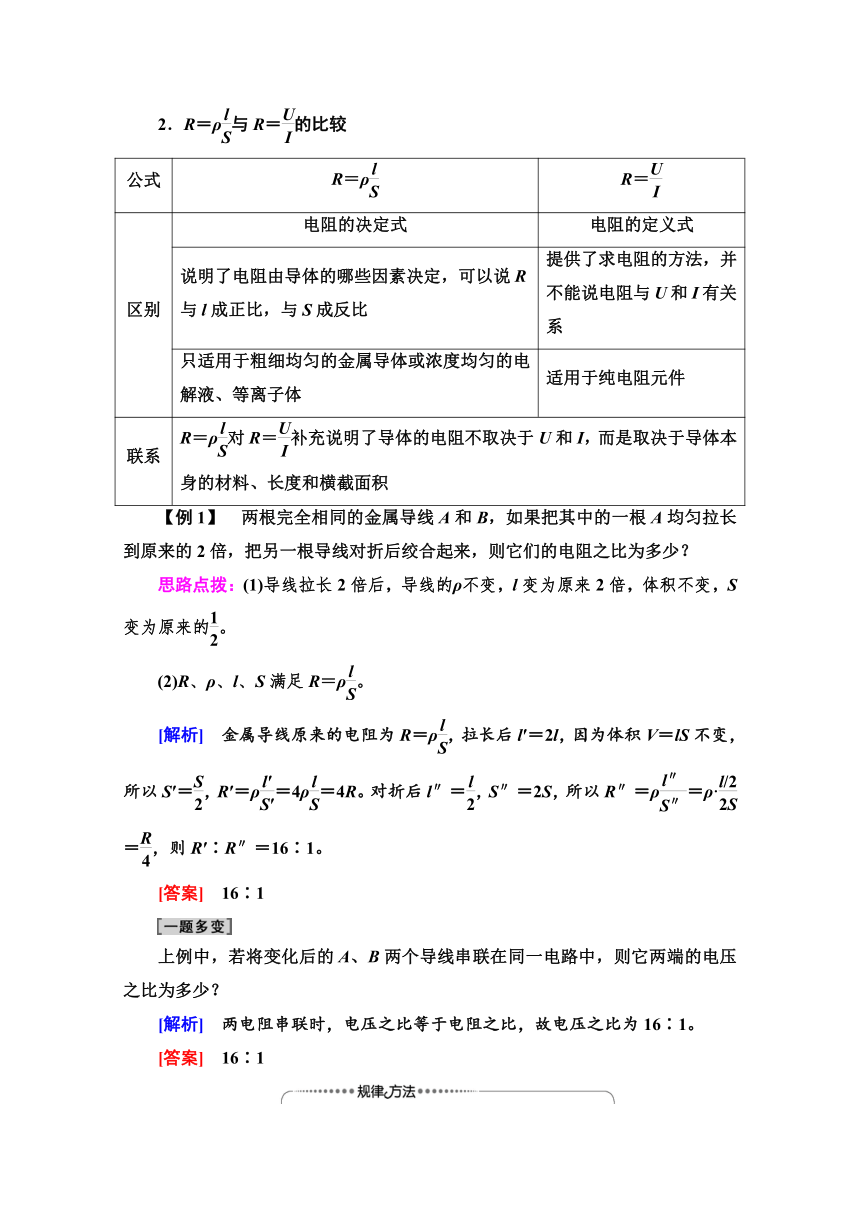

2．R＝ρ与R＝的比较
公式 R＝ρ R＝
区别 电阻的决定式 电阻的定义式
说明了电阻由导体的哪些因素决定，可以说R与l成正比，与S成反比 提供了求电阻的方法，并不能说电阻与U和I有关系
只适用于粗细均匀的金属导体或浓度均匀的电解液、等离子体 适用于纯电阻元件
联系 R＝ρ对R＝补充说明了导体的电阻不取决于U和I，而是取决于导体本身的材料、长度和横截面积
【例1】　两根完全相同的金属导线A和B，如果把其中的一根A均匀拉长到原来的2倍，把另一根导线对折后绞合起来，则它们的电阻之比为多少？
思路点拨：(1)导线拉长2倍后，导线的ρ不变，l变为原来2倍，体积不变，S变为原来的。
(2)R、ρ、l、S满足R＝ρ。
[解析]　金属导线原来的电阻为R＝ρ，拉长后l′＝2l，因为体积V＝lS不变，所以S′＝，R′＝ρ＝4ρ＝4R。对折后l″＝，S″＝2S，所以R″＝ρ＝ρ·＝，则R′∶R″＝16∶1。
[答案]　16∶1
上例中，若将变化后的A、B两个导线串联在同一电路中，则它两端的电压之比为多少？
[解析]　两电阻串联时，电压之比等于电阻之比，故电压之比为16∶1。
[答案]　16∶1

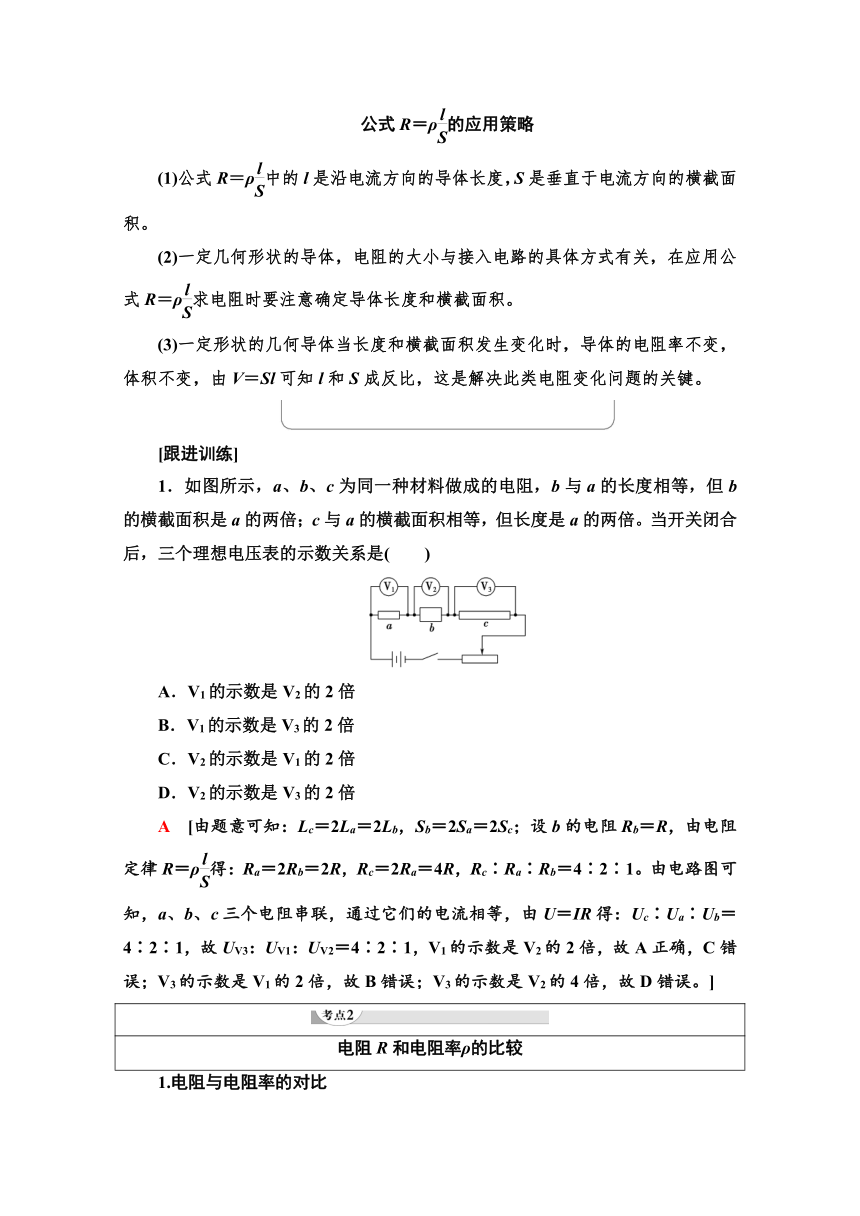

公式R＝ρ的应用策略
(1)公式R＝ρ中的l是沿电流方向的导体长度，S是垂直于电流方向的横截面积。
(2)一定几何形状的导体，电阻的大小与接入电路的具体方式有关，在应用公式R＝ρ求电阻时要注意确定导体长度和横截面积。
(3)一定形状的几何导体当长度和横截面积发生变化时，导体的电阻率不变，体积不变，由V＝Sl可知l和S成反比，这是解决此类电阻变化问题的关键。
1．如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等，但b的横截面积是a的两倍；c与a的横截面积相等，但长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是(　　)
A．V1的示数是V2的2倍
B．V1的示数是V3的2倍
C．V2的示数是V1的2倍
D．V2的示数是V3的2倍
A　[由题意可知：Lc＝2La＝2Lb，Sb＝2Sa＝2Sc；设b的电阻Rb＝R，由电阻定律R＝ρ得：Ra＝2Rb＝2R，Rc＝2Ra＝4R，Rc∶Ra∶Rb＝4∶2∶1。由电路图可知，a、b、c三个电阻串联，通过它们的电流相等，由U＝IR得：Uc∶Ua∶Ub＝4∶2∶1，故UV3：UV1：UV2＝4∶2∶1，V1的示数是V2的2倍，故A正确，C错误；V3的示数是V1的2倍，故B错误；V3的示数是V2的4倍，故D错误。]
电阻R和电阻率ρ的比较

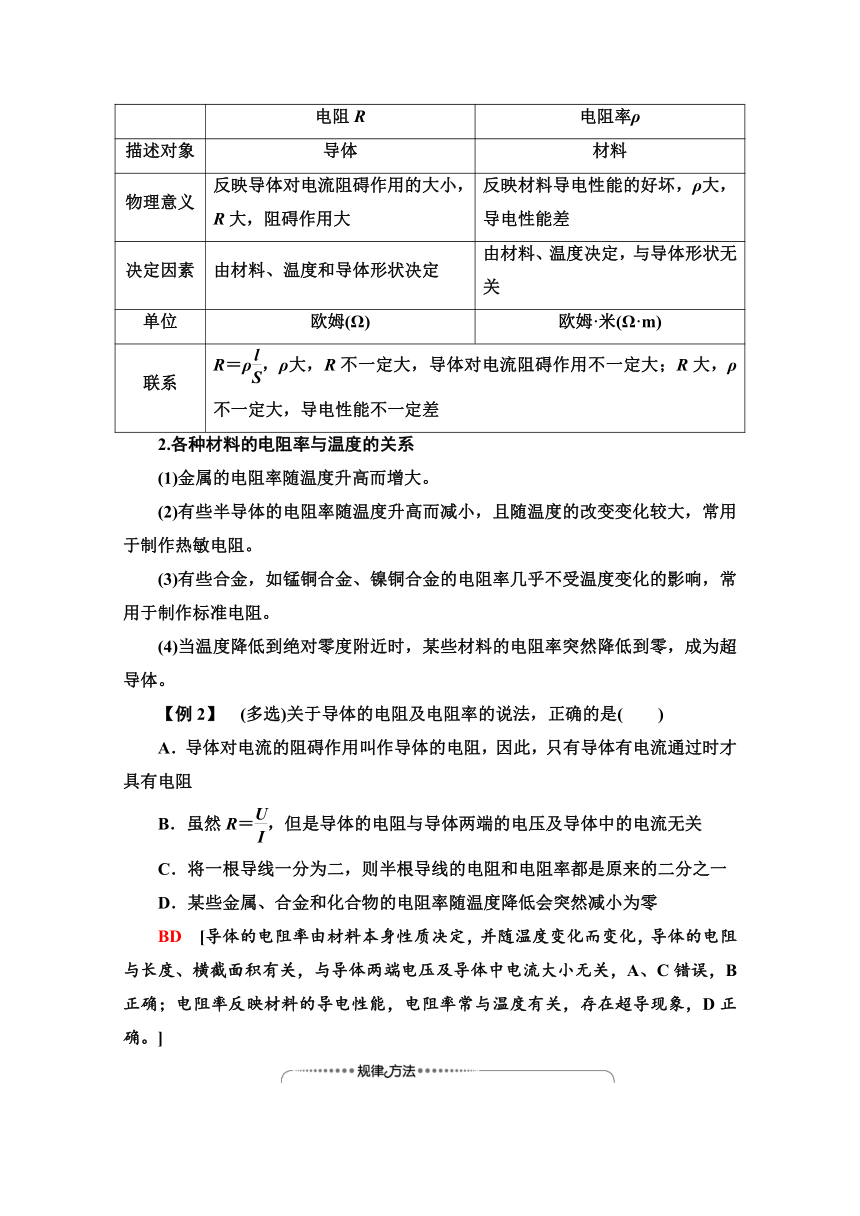

1.电阻与电阻率的对比
电阻R 电阻率ρ
描述对象 导体 材料
物理意义 反映导体对电流阻碍作用的大小，R大，阻碍作用大 反映材料导电性能的好坏，ρ大，导电性能差
决定因素 由材料、温度和导体形状决定 由材料、温度决定，与导体形状无关
单位 欧姆(Ω) 欧姆·米(Ω·m)
联系 R＝ρ，ρ大，R不一定大，导体对电流阻碍作用不一定大；R大，ρ不一定大，导电性能不一定差
2.各种材料的电阻率与温度的关系
(1)金属的电阻率随温度升高而增大。
(2)有些半导体的电阻率随温度升高而减小，且随温度的改变变化较大，常用于制作热敏电阻。
(3)有些合金，如锰铜合金、镍铜合金的电阻率几乎不受温度变化的影响，常用于制作标准电阻。
(4)当温度降低到绝对零度附近时，某些材料的电阻率突然降低到零，成为超导体。
【例2】　(多选)关于导体的电阻及电阻率的说法，正确的是(　　)
A．导体对电流的阻碍作用叫作导体的电阻，因此，只有导体有电流通过时才具有电阻
B．虽然R＝，但是导体的电阻与导体两端的电压及导体中的电流无关
C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一
D．某些金属、合金和化合物的电阻率随温度降低会突然减小为零
BD　[导体的电阻率由材料本身性质决定，并随温度变化而变化，导体的电阻与长度、横截面积有关，与导体两端电压及导体中电流大小无关，A、C错误，B正确；电阻率反映材料的导电性能，电阻率常与温度有关，存在超导现象，D正确。]
电阻与电阻率的辨析
(1)导体的电阻越大，说明导体对电流的阻碍作用越大，不能说明导体的电阻率一定越大。
(2)电阻率越大，材料的导电性能越差，但用这种材料制成的电阻不一定大，决定电阻大小的因素和决定电阻率大小的因素是不同的。
2．下列关于电阻率的说法，错误的是 (　　)
A．电阻率只是一个比例常数，与任何其他因素无关
B．电阻率反映材料导电性能的好坏，所以与材料有关
C．电阻率与导体的温度有关
D．电阻率在国际单位制中的单位为欧·米
A　[电阻率反映材料导电性能的好坏，与材料有关，选项A错误，选项B正确；电阻率与温度有关，选项C正确；根据电阻定律R＝ρ，解得ρ＝，电阻率在国际单位制中的单位为欧·米，选项D正确。故A符合题意。]
导体的伏安特性曲线
研究导体中的电流与导体两端的电压之间的关系，可以用公式法，可以用列表法，还可以用图像法。
根据下面两个图像分析讨论：
(1)图甲是某元件的伏安特性曲线图，思考图像斜率的物理意义是什么。该元件是线性元件还是非线性元件？
(2)如果某元件的伏安特性曲线如图乙所示，分析该元件的电阻在图像中如何反映。该元件是线性元件还是非线性元件？
甲　　　　　　　乙
提示：(1)图线的斜率表示导体电阻的倒数，该元件为线性元件。
(2)图线上一点与原点连线的斜率的倒数表示电阻，该元件为非线性元件。
1．由I?U图像可以获取的信息
(1)坐标轴的意义：I?U图像中，横坐标表示电压U、纵坐标表示电流I。(2)图线斜率的意义：I?U图像中，斜率表示电阻的倒数，在图中R22．线性元件的U?I图像与I?U图像的比较
U?I图像 I?U图像
图像 举例

坐标轴 含义 纵坐标表示电压U
横坐标表示电流I 纵坐标表示电流I
横坐标表示电压U
图线斜率 含义 斜率表示电阻，
图中R1倒数，图中R1>R2
【例3】　(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线。则下列说法中正确的是(　　)
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM的面积
ABD　[由图像可知，通过灯泡的电流随两端电压的增大而增大，且ΔU>ΔI，因为电阻是指对电流的阻碍作用，所以随着所加电压的增大，小灯泡的电阻增大，否则ΔU和ΔI的变化倍数相等，故A正确；由图像可知，P点对应的电压为U1，电流为I2，则灯泡的电阻R＝，故B正确，C错误；因P＝UI，所以图像中矩形PQOM的面积为对应P点小灯泡的实际功率，故D正确。]
应用图像求电阻时的注意问题
(1)看清是I?U图像还是U?I图像。对于线性元件，若是I?U图像，电阻值等于该图线斜率的倒数，即R＝；若是U?I图像，则电阻值等于该图线的斜率，即R＝k。
(2)对于非线性元件，I?U图像或者U?I图像是过原点的曲线，此时在每一个状态时元件的电阻不同，可以根据Rn＝求各状态的电阻，也可以根据图线上某一点与坐标原点的连线的斜率计算某一状态的电阻。
训练角度1：线性元件的I?U图线
3．两电阻R1、R2的电流I和电压U的关系如图所示，可知两电阻R1：R2等于(　　)
A．1∶3　　　 B．3∶1
C．1∶ D．∶1
A　[在I?U图像中直线斜率的倒数等于该导体的电阻，因此两个电阻之比等于斜率的倒数之比＝＝，故A正确。]
训练角度2：非线性元件的I?U图线
4．(多选)某一导体的伏安特性曲线如图中AB段(曲线)所示，关于导体的电阻，以下说法正确的是(　　)
A．导体在B点的电阻为120 Ω
B．导体在B点的电阻为40 Ω
C．在AB段导体的电阻因温度的影响改变了1 Ω
D．在AB段导体的电阻因温度的影响改变了10 Ω
BD　[根据电阻的定义式可以求出A、B两点的电阻分别为RA＝ Ω＝30 Ω，RB＝ Ω＝40 Ω，选项A错误，B正确；因为ΔR＝RB－RA＝10 Ω，即导体的电阻因温度的影响改变了10 Ω，选项C错误，D正确。]
1．(多选)下列关于电阻率的说法正确的是(　　)
A．电阻率与导体的长度和横截面积有关
B．电阻率由导体的材料决定，且与温度有关
C．电阻率大的导体，电阻一定大
D．有些合金的电阻率几乎不受温度变化的影响，可用来制成标准电阻
BD　[材料是决定电阻率大小的主要因素，另外电阻率还与温度有关，A错，B对； 由ρ＝知，导体的电阻大小与电阻率、导体的长度和横截面积都有关系，电阻率大的导体， 电阻不一定大，C错； 有些合金的电阻率(如锰铜合金)几乎不受温度变化的影响，可用来制成标准电阻，D对。]
2. 一根阻值为R的均匀电阻丝，长为l，横截面积为S。设温度不变，在下列情况下其阻值仍为R的是(　　)
A．当l不变，S增大一倍时
B．当S不变，l增大一倍时
C．当l和S都变为原来的时
D．当l和横截面的半径都增大一倍时
C　[根据电阻定律R＝ρ可知，故选项C正确。]
3．如图所示是由相同材料制成的两条长度相同、粗细均匀的电阻丝a、b的伏安特性曲线，下列判断正确的是(　　)
A．a电阻丝较粗
B．b电阻丝较粗
C．a电阻丝的阻值小于b电阻丝的阻值
D．图线表示的电阻丝的阻值与电压成正比
B　[由图像可知，Ra＞Rb，材料、长度都相同，由R＝ρ知Sa＜Sb，故B正确。]
4．如图所示是“探究导体电阻与长度、横截面积及材料的定量关系”的装置图，a、b、c、d为四条不同的金属导体。在长度、横截面积、材料三个因素方面，b、c、d跟a相比，分别只有一个因素不同；b与a的长度不同；c与a横截面积不同；d与a材料不同。用电压表分别测量a、b、c、d两端的电压。则下列说法正确的是 (　　)
A．根据a、c两端的电压的关系可知导体电阻与导体长度有关
B．根据a、b两端的电压的关系可知导体电阻与横截面积有关
C．根据a、d两端的电压的关系可知导体电阻与材料有关
D．由实验结论可得出电压与导体的长度、横截面积、材料无关
C　[四个电阻串联，通过它们的电流I相等，由U＝IR可知，电阻两端电压U与电阻阻值R成正比，U越大，R越大；a与c只有横截面积不同，根据a、c两端的电压的关系知导体电阻与导体横截面积的关系，故A错误；a与b只有长度不同，根据a、b两端的电压的关系可知导体电阻与导体长度有关，故B错误；a与d只有材料不同，根据a、d两端的电压的关系可知导体电阻与材料有关，故C正确；由实验结论可以得出导体电阻与导体长度、横截面积、材料的关系，故D错误。]
5．情境：2019年5月23日国之重器：时速600公里高速磁悬浮试验样车在青岛下线。磁悬浮列车是利用高温超导技术制成的。高温超导体通常是指在液氮温度(77K)以上超导的材料。目前，科学家们已在250 K(－23 ℃)温度下实现了氢化镧的超导性。这项成果使我们真正意义上接近了室温超导。
问题：超导体中一旦有了电流，还需要电源来维持吗？
[解析]　由于超导体电阻为0，超导体中一旦有了电流，就不需要电源来维持了。
[答案]　见解析
