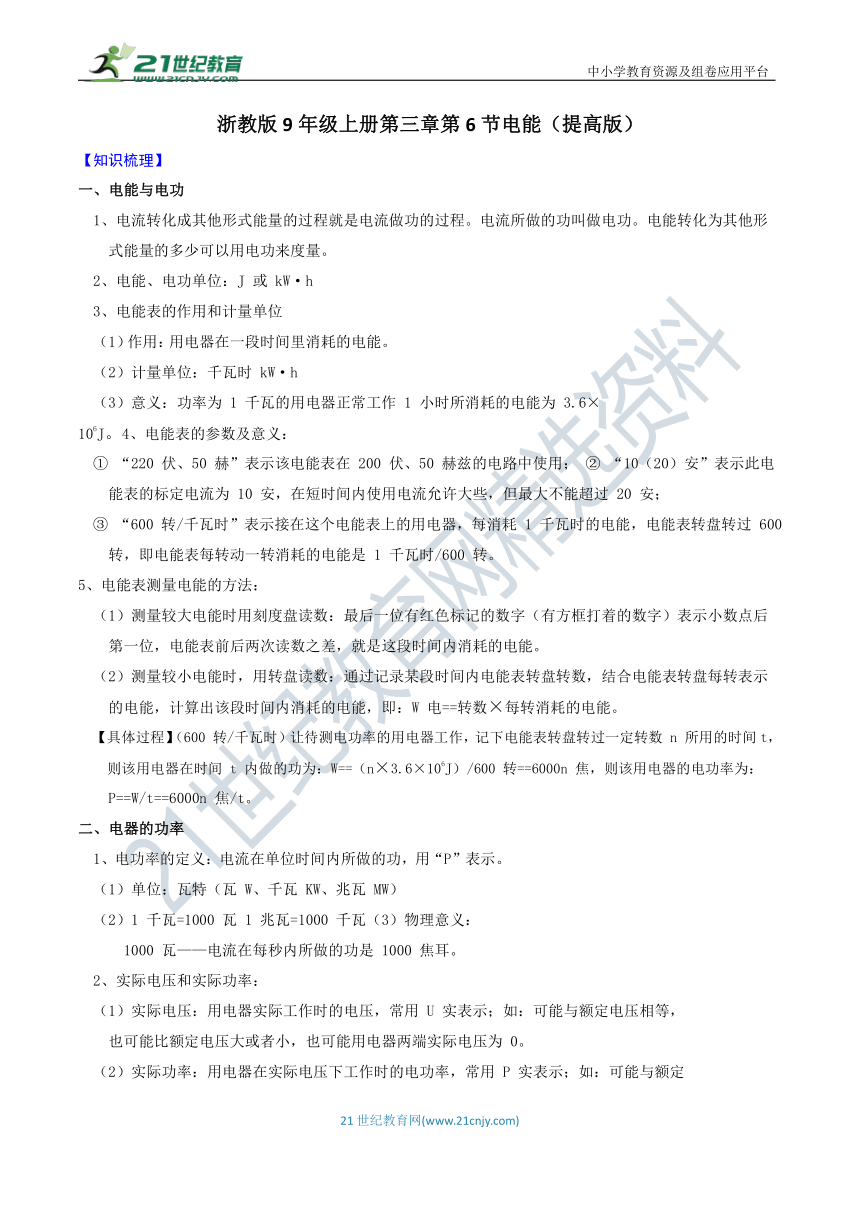

浙教版9年级上册第三章第6节电能（提高版）
【知识梳理】
一、电能与电功
1、电流转化成其他形式能量的过程就是电流做功的过程。电流所做的功叫做电功。电能转化为其他形式能量的多少可以用电功来度量。
2、电能、电功单位：J
或
kW·h
3、电能表的作用和计量单位
（1）作用：用电器在一段时间里消耗的电能。
（2）计量单位：千瓦时
kW·h
（3）意义：功率为
1
千瓦的用电器正常工作
1
小时所消耗的电能为
3.6×106J。4、电能表的参数及意义：
①
“220
伏、50
赫”表示该电能表在
200
伏、50
赫兹的电路中使用；
②
“10（20）安”表示此电能表的标定电流为
10
安，在短时间内使用电流允许大些，但最大不能超过
20
安；
③
“600
转/千瓦时”表示接在这个电能表上的用电器，每消耗
1
千瓦时的电能，电能表转盘转过
600
转，即电能表每转动一转消耗的电能是
1
千瓦时/600
转。
5、电能表测量电能的方法：
（1）测量较大电能时用刻度盘读数：最后一位有红色标记的数字（有方框打着的数字）表示小数点后第一位，电能表前后两次读数之差，就是这段时间内消耗的电能。
（2）测量较小电能时，用转盘读数：通过记录某段时间内电能表转盘转数，结合电能表转盘每转表示的电能，计算出该段时间内消耗的电能，即：W
电==转数×每转消耗的电能。
【具体过程】（600
转/千瓦时）让待测电功率的用电器工作，记下电能表转盘转过一定转数
n
所用的时间t，则该用电器在时间
t
内做的功为：W==（n×3.6×106J）/600
转==6000n
焦，则该用电器的电功率为：
P==W/t==6000n
焦/t。
二、电器的功率
1、电功率的定义：电流在单位时间内所做的功，用“P”表示。
（1）单位：瓦特（瓦
W、千瓦
KW、兆瓦
MW）
（2）1
千瓦=1000
瓦
1
兆瓦=1000
千瓦（3）物理意义：
1000
瓦——电流在每秒内所做的功是
1000
焦耳。
2、实际电压和实际功率：
（1）实际电压：用电器实际工作时的电压，常用
U
实表示；如：可能与额定电压相等，也可能比额定电压大或者小，也可能用电器两端实际电压为
0。
（2）实际功率：用电器在实际电压下工作时的电功率，常用
P

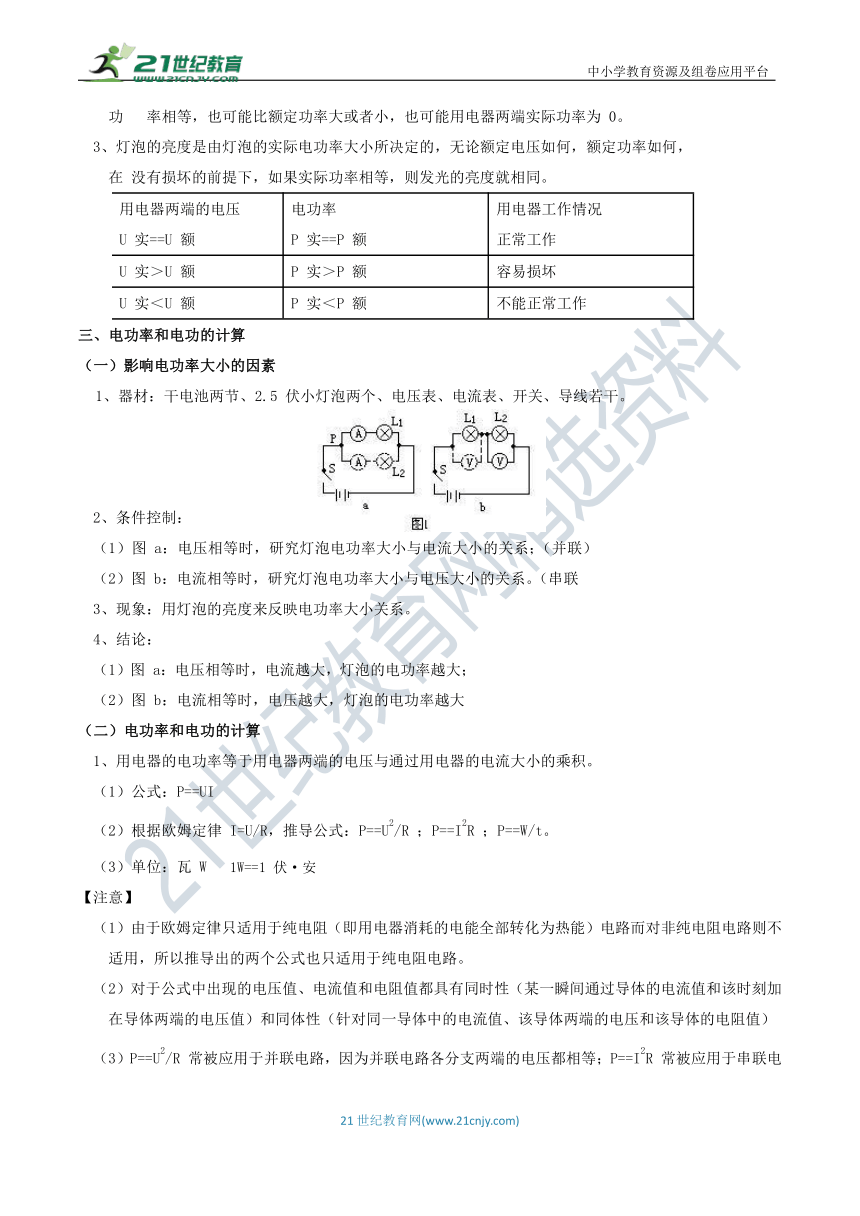

实表示；如：可能与额定功
率相等，也可能比额定功率大或者小，也可能用电器两端实际功率为
0。
3、灯泡的亮度是由灯泡的实际电功率大小所决定的，无论额定电压如何，额定功率如何，在
没有损坏的前提下，如果实际功率相等，则发光的亮度就相同。
用电器两端的电压
电功率
用电器工作情况
U
实==U
额
P
实==P
额
正常工作
U
实＞U
额
P
实＞P
额
容易损坏
U
实＜U
额
P
实＜P
额
不能正常工作
三、电功率和电功的计算
（一）影响电功率大小的因素
1、器材：干电池两节、2.5
伏小灯泡两个、电压表、电流表、开关、导线若干。
2、条件控制：
（1）图
a：电压相等时，研究灯泡电功率大小与电流大小的关系；（并联）（2）图
b：电流相等时，研究灯泡电功率大小与电压大小的关系。（串联
3、现象：用灯泡的亮度来反映电功率大小关系。
4、结论：
（1）图
a：电压相等时，电流越大，灯泡的电功率越大；
（2）图
b：电流相等时，电压越大，灯泡的电功率越大
（二）电功率和电功的计算
1、用电器的电功率等于用电器两端的电压与通过用电器的电流大小的乘积。
（1）公式：P==UI
（2）根据欧姆定律
I=U/R，推导公式：P==U2/R
；P==I2R
；P==W/t。
（3）单位：瓦
W
1W==1
伏·安
【注意】
（1）由于欧姆定律只适用于纯电阻（即用电器消耗的电能全部转化为热能）电路而对非纯电阻电路则不适用，所以推导出的两个公式也只适用于纯电阻电路。
（2）对于公式中出现的电压值、电流值和电阻值都具有同时性（某一瞬间通过导体的电流值和该时刻加在导体两端的电压值）和同体性（针对同一导体中的电流值、该导体两端的电压和该导体的电阻值）
（3）P==U2/R

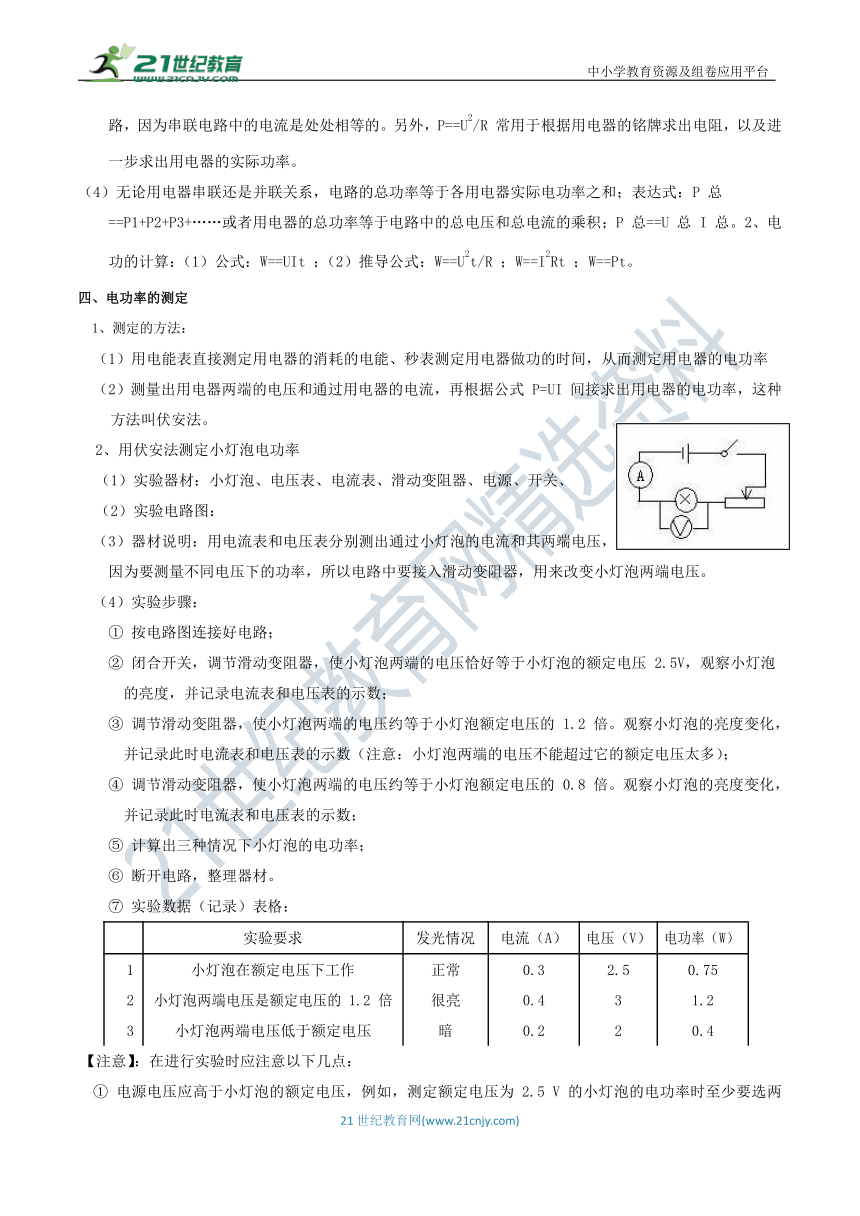

常被应用于并联电路，因为并联电路各分支两端的电压都相等；P==I2R
常被应用于串联电路，因为串联电路中的电流是处处相等的。另外，P==U2/R
常用于根据用电器的铭牌求出电阻，以及进一步求出用电器的实际功率。
（4）无论用电器串联还是并联关系，电路的总功率等于各用电器实际电功率之和；表达式：P
总==P1+P2+P3+……或者用电器的总功率等于电路中的总电压和总电流的乘积；P
总==U
总
I
总。2、电功的计算：（1）公式：W==UIt
；（2）推导公式：W==U2t/R
；W==I2Rt
；W==Pt。
四、电功率的测定
1、测定的方法：
（1）用电能表直接测定用电器的消耗的电能、秒表测定用电器做功的时间，从而测定用电器的电功率
（2）测量出用电器两端的电压和通过用电器的电流，再根据公式
P=UI
间接求出用电器的电功率，这种方法叫伏安法。
2、用伏安法测定小灯泡电功率
（1）实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、
（2）实验电路图：
（3）器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，
因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
（4）实验步骤：
①
按电路图连接好电路；
②
闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压
2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数；
③
调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的
1.2
倍。观察小灯泡的亮度变化，并记录此时电流表和电压表的示数（注意：小灯泡两端的电压不能超过它的额定电压太多）；
④
调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的
0.8
倍。观察小灯泡的亮度变化，并记录此时电流表和电压表的示数；
⑤
计算出三种情况下小灯泡的电功率；
⑥
断开电路，整理器材。
⑦
实验数据（记录）表格：
实验要求
发光情况
电流（A）
电压（V）
电功率（W）
1
小灯泡在额定电压下工作
正常
0.3
2.5
0.75
2
小灯泡两端电压是额定电压的
1.2
倍
很亮
0.4
3
1.2
3
小灯泡两端电压低于额定电压
暗
0.2
2
0.4
【注意】：在进行实验时应注意以下几点：
①
电源电压应高于小灯泡的额定电压，例如，测定额定电压为
2.5
V
的小灯泡的电功率时至少要选两节干电池串联作电源。
②

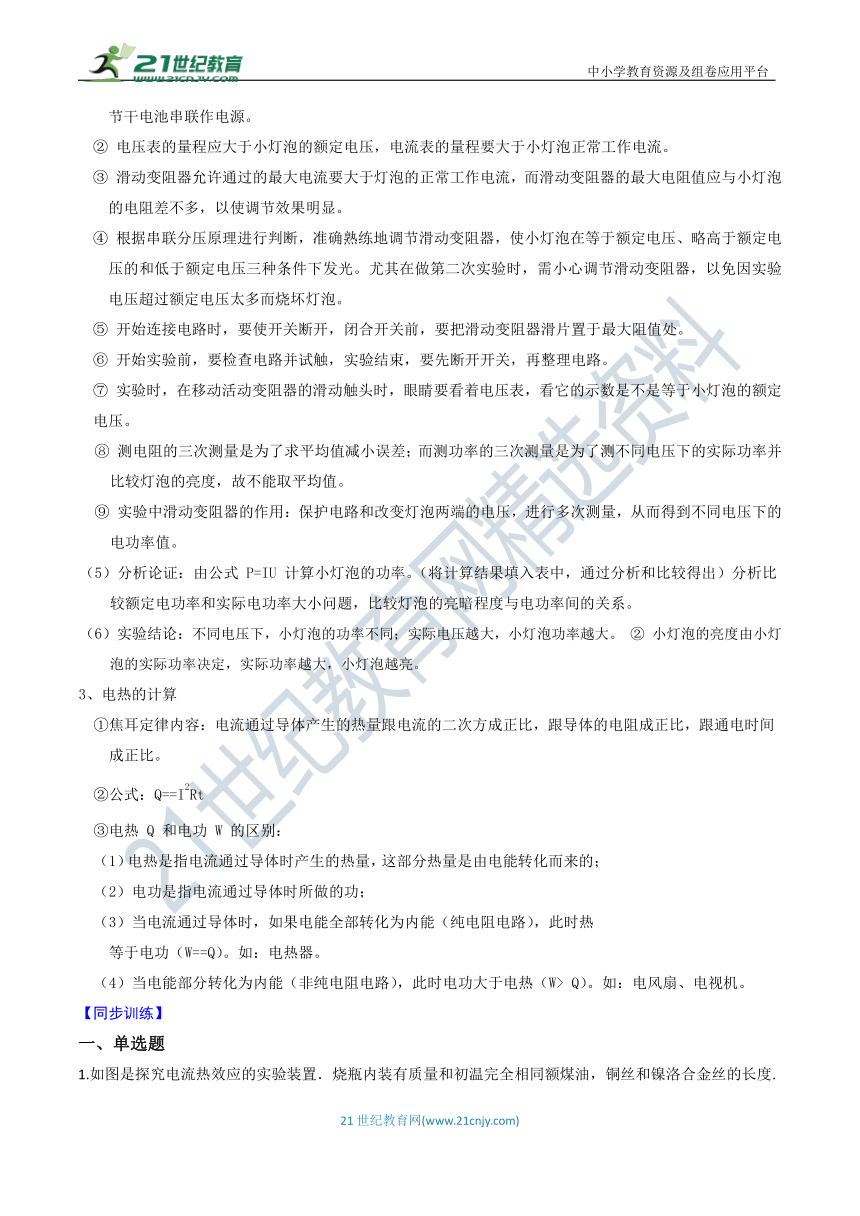

电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作电流。
③
滑动变阻器允许通过的最大电流要大于灯泡的正常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显。
④
根据串联分压原理进行判断，准确熟练地调节滑动变阻器，使小灯泡在等于额定电压、略高于额定电压的和低于额定电压三种条件下发光。尤其在做第二次实验时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡。
⑤
开始连接电路时，要使开关断开，闭合开关前，要把滑动变阻器滑片置于最大阻值处。
⑥
开始实验前，要检查电路并试触，实验结束，要先断开开关，再整理电路。
⑦
实验时，在移动活动变阻器的滑动触头时，眼睛要看着电压表，看它的示数是不是等于小灯泡的额定
电压。
⑧
测电阻的三次测量是为了求平均值减小误差；而测功率的三次测量是为了测不同电压下的实际功率并比较灯泡的亮度，故不能取平均值。
⑨
实验中滑动变阻器的作用：保护电路和改变灯泡两端的电压，进行多次测量，从而得到不同电压下的电功率值。
（5）分析论证：由公式
P=IU
计算小灯泡的功率。（将计算结果填入表中，通过分析和比较得出）分析比较额定电功率和实际电功率大小问题，比较灯泡的亮暗程度与电功率间的关系。
（6）实验结论：不同电压下，小灯泡的功率不同；实际电压越大，小灯泡功率越大。
②
小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。
3、电热的计算
①焦耳定律内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
②公式：Q==I2Rt
③电热
Q
和电功
W
的区别：
（1）电热是指电流通过导体时产生的热量，这部分热量是由电能转化而来的；（2）电功是指电流通过导体时所做的功；
（3）当电流通过导体时，如果电能全部转化为内能（纯电阻电路），此时热等于电功（W==Q）。如：电热器。
（4）当电能部分转化为内能（非纯电阻电路），此时电功大于电热（W>
Q）。如：电风扇、电视机。
【同步训练】
一、单选题

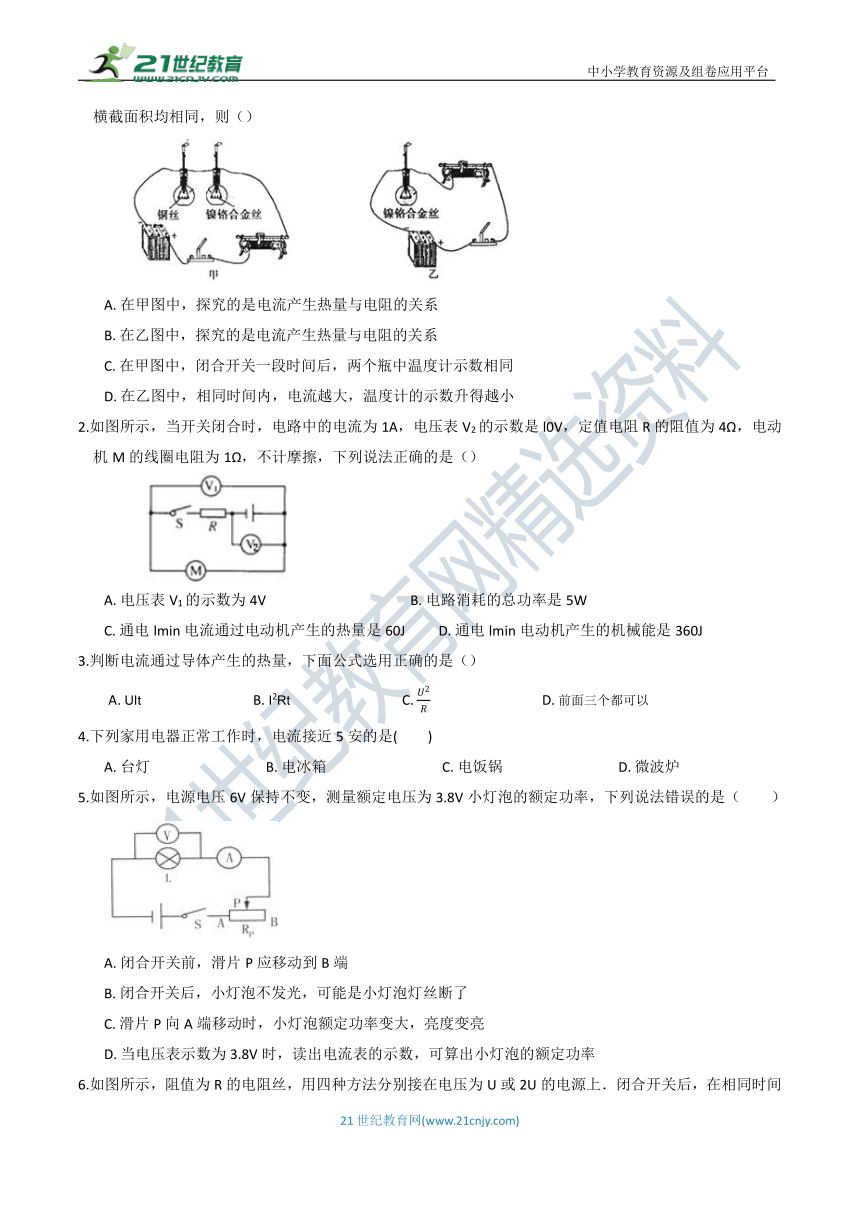

1.如图是探究电流热效应的实验装置．烧瓶内装有质量和初温完全相同额煤油，铜丝和镍洛合金丝的长度.横截面积均相同，则（）
A.?在甲图中，探究的是电流产生热量与电阻的关系
B.?在乙图中，探究的是电流产生热量与电阻的关系
C.?在甲图中，闭合开关一段时间后，两个瓶中温度计示数相同
D.?在乙图中，相同时间内，电流越大，温度计的示数升得越小
2.如图所示，当开关闭合时，电路中的电流为1A，电压表V2的示数是l0V，定值电阻R的阻值为4Ω，电动机M的线圈电阻为1Ω，不计摩擦，下列说法正确的是（）
A.?电压表V1的示数为4V??????????????????????????????????????????B.?电路消耗的总功率是5W
C.?通电lmin电流通过电动机产生的热量是60J?????????D.?通电lmin电动机产生的机械能是360J
3.判断电流通过导体产生的热量，下面公式选用正确的是（）
A.?UIt????????????????????????????????B.?I2Rt????????????????????????????????C.?????????????????????????????????D.?前面三个都可以
4.下列家用电器正常工作时，电流接近5安的是(　　)
?
A.?台灯?????????????????????????????????B.?电冰箱?????????????????????????????????C.?电饭锅?????????????????????????????????D.?微波炉
5.如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是（　　）
A.?闭合开关前，滑片P应移动到B端
B.?闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了
C.?滑片P向A端移动时，小灯泡额定功率变大，亮度变亮
D.?当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率
6.如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（　　）
A.???????????B.???????????C.???????????D.?
7.?下列数据中不符合实际情况的是（　　）
A.?托起两个鸡蛋所用的力大约是1N????????????????????????B.?教室里课桌的高度约1.5m
C.?人的正常体温约37℃??????????????????????????????????????????D.?家用空调的电功率约1000W
8.（2018九上·长兴月考）光敏电阻的特点是电阻值随照射光的强度增强而变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻。有人通过通道而遮挡照射光线时，电路中(????
)
?
A.?通过R1的电流变大???????B.?总电阻变大???????C.?监控装置两端电压变大???????D.?电路消耗的总功率变大
9.电流的热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是（　　）
A.?电视机的后盖有许多孔???????????????????????????????????????B.?电动机外壳有许多散热片
C.?家电长时间停用，隔一段时间应通电一次???????????D.?电脑机箱内有小风扇
10.（2018九上·长兴月考）如图是一个迷你音响实物图片如图甲和铭牌如图乙。对于该音响，下列说法正确的是(????
)
?
A.?锂电池工作时，将电能转化为化学能??????????????????B.?音响在5V电压下正常工作
C.?音响正常工作时每秒消耗电能5J?????????????????????????D.?音响正常工作时电流是0.6A
11.标有“220V100W”的甲灯和“220V40W”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（　　）
A.?甲灯大???????????????????????????????B.?乙灯大???????????????????????????????C.?一样大???????????????????????????????D.?无法判断
12.（2019·金华模拟）在如图所示的电路中，电源电压保持不变，忽略小灯泡电阻受温度的影响。当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是(??
)
A.?电流表和电压表的示数都增大，电路总功率变大
B.?电流表和电压表的示数都减小，电路总功率变小
C.?电流表示数减小，电压表示数变大，灯泡功率不变
D.?小灯泡亮度不变，电压表示数不变，变阻器功率变小
13.（2019·宁波模拟）小科同学利用如图甲所示的电路进行实验，电源电压恒定不变。更换5个定值电阻R，得到如图乙所示的图像。以下说法正确的是（??
）
第13题图
第14题图
A.?该同学研究的是电流与电压的关系??????????????????????B.?实验中电源电压为2.5V恒定不变
C.?R.在a点时的电功率大于b点时的电功率???????????????D.?将Rx从10Ω换成15Ω后，应将滑片P向左移
14.如图所示的甲、乙两个电路中，闭合开关Sl和S2
，
都向右移动滑动变阻器的滑片p时，关于灯泡L1和L2的亮度变化情况是（　　）
A.?Ll和L2都变亮????????????????B.?Ll和L2都变暗?????????????C.?Ll变亮，L2变暗???????????????D.?Ll变暗，L2亮度不变
二、填空题
15.如图所示，电阻丝甲、乙是由横截面积相同而长度的不同（L甲＞L乙）同种材料制成的，把它们串联接入电路中，则________产生的热量多；若把相同的火柴放在电阻丝甲、乙上，则________（选填“1先”、“2先”或“1、2同时”）燃烧．
第15题图
第16题图
16.通过灯泡L1与L2的电流随其电压变化的关系曲线如图所示，当灯L1、L2并联接在6V的电源上时，电阻更大的灯泡是________；当灯L1、L2串联接在另一电路中，测得灯L1两端电压为2V，则灯L2的实际功率为________?W．
17.（2019·宁波模拟）小红家新购买了一台标有“220V?
1000W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过了80圈，电能表的铭牌如图所示，电热器在2min内消耗的电能是________J，实际功率是________W。
?
??
18.（2020九上·诸暨期末）人类已进入智能化时代。小明家安装了空调智能控制系统，空调自动开启条件是：家中有人且室温等于或高于26℃。S1和S2是控制空调开启的两个智能开关，当家中有人时S1闭合，家中没有人时S1断开；当室温等于或高于26℃时S2闭合，室温低于26℃时S2断开，则控制空调开启的电路图是________(选填“甲“或”乙”)。已知小明家某天室内温度变化情况如图丙所示，当天8h-12h和14h-18h家中没有人，空调的额定电压是220V，额定功率是1kW，则这台空调当天消耗的电能是________kW·h。
19.创建节能型社会，节能减耗从我做起．专家提示我们：看电视时，音量尽量调小一些，色彩调暗一些能节约电能，这说明电视机音量的大小不同，色彩明暗不同时，这些措施都是在减小用电器工作时的________?，从而达到节能的目的．举一个你在学习、生活中节能的措施，如：________?
20.（2017九上·乐清月考）饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一挡，饮水机便处于保温状态。
（1）当S接a时处于________状态。（填“加热”或“保温”
）
（2）若R1∶R2=1∶9，饮水机加热时消耗功率为550W，则保温时饮水机消耗的功率为________瓦。
三、实验探究题
21.最近，小明家里的电灯经常忽明忽暗．小明从学校借来实验仪器，想通过实验来研究产生这种现象的原因．
（1）图甲是小明连接的部分电路，还有两条导线没有连上．请你用笔画线代替导线，帮助小明将电路连接完整．要求：滑动变阻器的滑片向左边移动时，电路中的电流变大．
实验次数
1
2
3
U/V
2.8
4.0
I/A
0.28
0.3
0.32
亮度
逐渐变亮
（2）闭合开关，将滑动变阻器的滑片向左左边滑动，小灯泡慢慢变亮，电压表示数逐渐变大；接着又向右移动滑片，小灯泡又逐渐变暗，电压表示数也逐渐变小．小明分析：“电灯忽明忽暗是电灯两端的________?不稳定造成的”．
（3）小明在小灯泡上只看到“0.3A”的字迹，其他看不清楚．于是，在电路中加接了一只电流表继续实验，实验数据记录如右表．当电流表的示数为0.3A时，电压表示数如图乙所示．请帮助小明计算出这只小灯泡的额定功率是________?W．
（4）小明结合学过的电学知识进一步分析：家里的电灯有时虽然暗些，但是电灯的实际功率变小了，消耗的电能也少了，那么此时家里使用电热水壶烧水倒是可以省电了．小明的想法对吗？请简要说明理由．________?
22.（2019·嘉兴）某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究。装置如图，2只烧瓶内装满煤油，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙。
猜想一：电热跟电流的大小有关，电流越大电热越多；
猜想二：电热跟导体的电阻大小有关，电阻越大电热越多。
为验证猜想一，设计以下方案：
①将电阻丝R甲和R乙串联在电路中，标出2根玻璃管内液面的位置，闭合开关记下电流表的读数l1
，
经过一段时间后标出2根玻璃管内液面的位置；
②当2根玻璃管中的液面降到原来的高度后，减小滑动变阻器的阻值，闭合开关记下电流表的读数l2
，
经过相同时间后标出2根玻璃管内液面的位置。
请回答下列问题：
（1）为使实验现象明显，经常会采用转换或放大的思想。为比较电热丝产生热量的多少，实验中体现这些思想的设计有________（写出一条即可）。
（2）为验证猜想一，必须比较同一个烧瓶中前后两次实验玻璃管内液面上升的高度，原因是________。
（3）科学研究倡导有依据的猜想，请说出生活中支持猜想二的一个实例：________?。
23.小强在测定小灯泡的额定功率时，所用小灯泡的额定电压为2.5V
（1）在图甲中，请你用笔画线代替导线，帮小强将实物电路连接完整．
（2）连好电路后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，则原因可能是________
（3）排除故障后，滑片P移到某处时，电压表示数为2.2V，要测量小灯泡的额定功率，应将滑片P向________?（选填“左”或“右”）滑动，使电压表示数为　________?　V．
（4）小强移动滑片P，记下多组实验数据，并作出图乙所示的U﹣I图象，则小灯泡的额定功率是________?W．
24.（2019·杭州模拟）小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡1（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R1和“50Ω0.5A”的滑动变阻器R2各一个，导线若干。
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；
（2）为了顺利完成实验，小华应选用规格为________（填“R1”或“R2”）的滑动变阻器；
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是________。
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I图像如图乙所示，小灯泡的额定功率为________W。分析乙中图像发现小灯泡电阻是变化的，影响其变化的主要原因是________；
（5）小华打算增加一个阻值为150的定值电阻R0
，
只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是
???????。
A.两种方案都能
B.两种方案都不能
C.丙方案能，丁方案不能
D.丙方案不能，丁方案能
四、解答题
25.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6V
3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：
（1）电源电压
（2）电阻R的阻值
（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．
26.（2018·杭州）小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为
1.5Ω。为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路（符号
表示数值可读的变阻器）。已知电源电压为12V，当变阻器的阻值为6Ω时，电压表的读数为3V。计算此时：
（1）通过电动机的电流；
（2）电动机消耗的电功率。
27.?芳芳家新买了一个电热壶，电热壶的名牌如图．请你根据电热壶的名牌．求：
（1）电热壶正常工作时的电流（得数保留2位小数）
（2）电热壶正常工作时电阻不变，求1min内电热壶产生的热量（电能全部转化为内能）
（3）完成上述计算后，芳芳还想用电能表验证电热壶标的额定功率是否准确，经测量，她家电路中的电压是220V．
她将家中其它的用电器全部断开，把声势壶装上水后单独接入电路中，芳芳观察到电能表在1min内转了84圈，电能表上标有“3600r/（kw?h）”．
请你通过计算，判断电热壶的名牌中标的额定功率是否准确．
28.（2019·浙江模拟）图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图象如图丙所示。求：
（1）0～30min，电饭煲产生的总热量；
（2）S和S1均闭合，电路中的总电流；
（3）在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同。用电高峰期，当实际电压为198V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间。
29.某学校教学楼有一额定电压为220伏的电热水器，它的工作电路如图所示，已知电阻R2＝217.8欧姆，电源电压保持220伏不变，当S1、S2均闭合时，电热水器处于加热状态，消耗的功率为2千瓦。只闭合S1
，
电热水器处于保温状态。求：
（1）电阻R1的阻值。
（2）电热水器处于保温状态消耗的功率。
（3）电热水器处于加热状态时，将5千克水从18
℃加热到98
℃所需的时间[不计热损失，水的比热容为4.2×103J/(kg·℃)]。
30.现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V5.5kW”，电动机线圈的电阻为0.4Ω．
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少电能？电流通过电动机线圈时产生多少热量？
（3）在工作过程中，能量是由________能转化为________能．
答案解析部分
一、单选题
1.【答案】
A
2.【答案】
C
3.【答案】
B
4.【答案】
D
5.【答案】
C
6.【答案】
D
7.【答案】
B
8.【答案】
B
9.【答案】
C
10.【答案】
C
11.【答案】
B
12.【答案】
D
13.【答案】
C
14.【答案】
D
二、填空题
15.【答案】
甲；1
16.【答案】
L2；3
17.【答案】
9.6×104；800
18.【答案】
甲；5
19.【答案】
电功率　；夏季使用空调时温度不要设定太低，尽量减少开关冰箱门的次数
20.【答案】
（1）保温（2）55
三、实验探究题
21.【答案】
（1）电压表应与灯泡并联，由于所测最大电压超过了3V，所以应选择0～15V的量程；
又因为滑动变阻器的滑片向左边移动时，电路中的电流变大，则说明滑动变阻器的阻值变小，应接下面左边的A接线柱；电路如图所示：
（2）电压（3）1.05　
（4）小明的想法不对．使用电热壶烧开一壶水消耗的电能（或水吸收的热量）是一定的，而消耗电能（或电流做功）的多少与用电器的电功率和通电时间的乘积有关，电热水壶的实际功率变小时（或用电器两端的电压变小，电流也变小），需要的加热时间变大，所以不能省电．
22.【答案】
（1）通过玻璃管内液面上升的高度来反映电热丝产生热量的多少（其它合理也给分）（2）保持前后两次电阻的大小相同（3）电水壶中的发热体放热比连接电水壶的导线放热多（其它合理也给分）
23.【答案】
（1）解：根据题意可知，灯泡的额定电压为2.5V，因此电压表量程选择0～3V，故将电压表的3V接线柱与灯泡的右接线柱相连，如下图所示：
（2）小灯泡断路（3）右；2.5（4）0.5
24.【答案】
（1）（2）R2（3）灯泡（或电压表）短路
（4）0.625；小灯泡的电阻受温度的影响（5）B
四、解答题
25.【答案】
（1）解：当开关S、S1同时闭合时，灯泡L正常发光，电路为灯泡L的简单电路，灯泡正常发光时的电压和额定电压相等，电源的电压U=UL额=6V；
答：电源电压为6V；
（2）解：根据P=可得灯泡的电阻：RL===12Ω，
当开关S闭合，S1断开时，灯泡L与R串联，
由I=可得电路中的总电阻R总===30Ω，
串联电路的总阻值等于串联的各电阻阻值之和，
R=R总﹣RL=30Ω+12Ω=18Ω，
答：电阻R的阻值为18Ω
（3）解：由P=UI=I2R得灯泡L的实际功率：PL=I2RL=（0.2A）2×12Ω=0.48W．
答：当开关S闭合，S1断开时，灯泡L消耗的实际功率为0.48W．
26.【答案】
（1）
（2）电动机消耗的电功率P＝U机I＝3V×1.5A＝4.5W
27.【答案】
（1）?解：由P=UI可得：电热水壶正常工作时的电流为：I==≈6.82A
答：电热壶正常工作时的电流6.82A.
（2）?解：因为全部转化，则Q=W=Pt=1500W×60s=9×104J
答：1min内电热壶产生的热量9×104J.
（3）?解：电热水壶实际消耗的电能为W′=kW?h实际电功率为：P′==1.4kW＜1.5kW
所以电热壶的名牌中标的额定功率不标准．
答：铭牌上所标的额定功率不标准．
28.【答案】
（1）由电路图可知，当开关S和S1都闭合时，电路为R1与R2并联，电饭煲的功率较大；同理可知，只闭合开关S、断开S1时，电路为R1的简单电路，电饭煲功率较小；由乙图可知，工作30min中，P1=440W时的功率时间t1=15min=900s，由Q=W=UIt可得，0~30min内电饭煲产生的总热量：
Q=Q1+Q2=W1+W2=P1t1+P总t2=440W×900s+660W×900s=9.9×105J
（2）当S和S1均闭合时，电阻R1与R2并联，电饭煲的功率较大，
由P=UI可得，电路中的总电流：I总=
（3）电饭煲正常工作时，由图丙可知，电饭煲从开始工作到S1第一次自动断开时的时间t=10min=60s,
此过程中产生的热量Q‘=W=P总t=660W×600s=3.96×105J，
电饭煲最大功率时电路中的电阻：R=
，
因而在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同，
所以由Q=W=
可得，在实际电压是198V时电饭煲工作的时间：
t=
29.【答案】
（1）解：当S1、S2均闭合时，电路中只有R1工作，电热水器处于加热状态
由P＝UI＝
可得电阻R1
的阻值：
R1＝
＝
＝24.2欧
（2）解：当S1闭合、S2断开时，R1与R2串联，电热水器处于保温状态
电热水器处于保温状态消耗的功率：
P保温＝
＝
＝200瓦
（3）解：5千克水从18
℃加热到98
℃所需的热量：
Q吸＝cm△t＝4.2×103焦/(千克·℃)×5千克×(98
℃－18
℃)＝1.68×106焦
不计热损失，则电热水器消耗的电能：W＝Q吸＝1.68×106焦
由W＝Pt可得所需的时间：t＝
＝
＝840秒
30.【答案】
（1）通电导体在磁场中受到力的作用
（2）电动机消耗的电能W=Pt=5.5kW×1h=5.5kW?h，
∵P=UI，∴电动机正常工作时的电流为
，
线圈产生的热量Q=I2Rt=（25A）2×0.4Ω×3600s=9×105J；
（3）电；机械
21世纪教育网(www.21cnjy.com)
