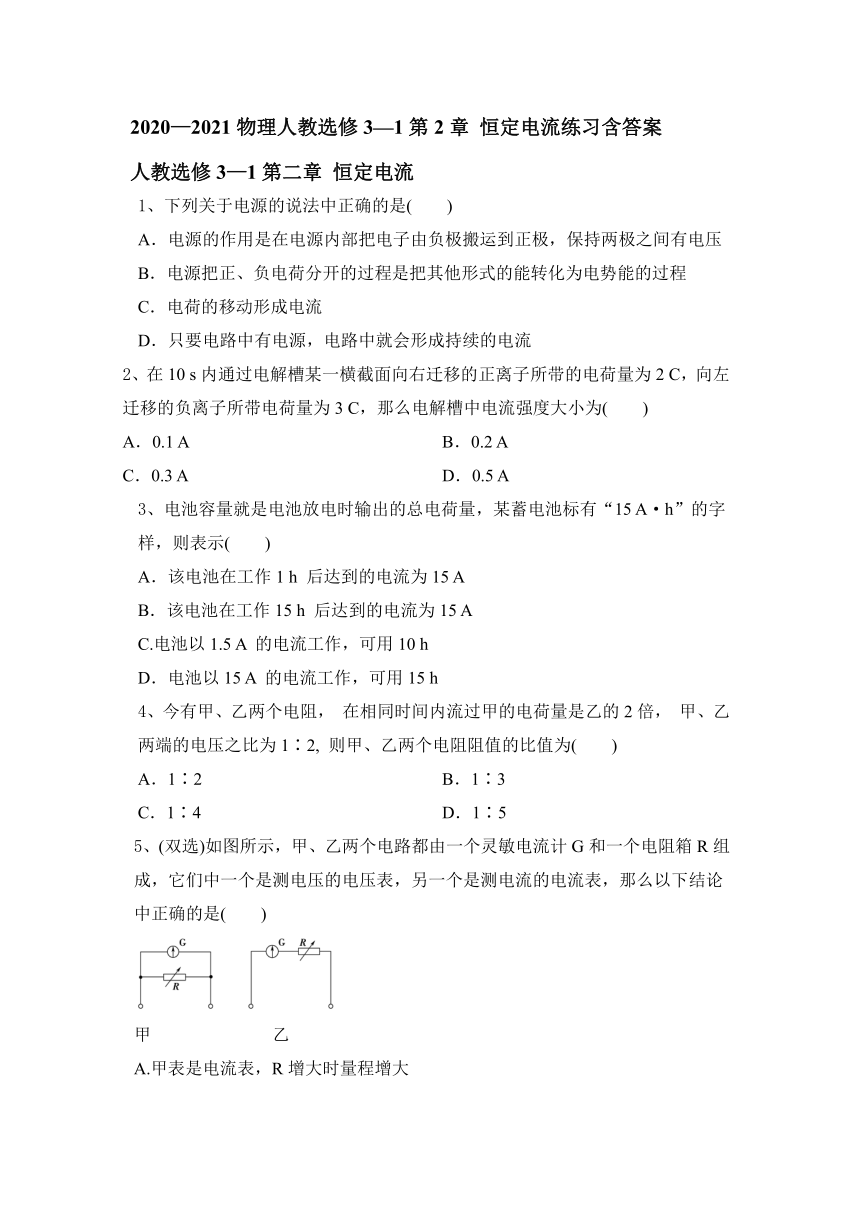

2020—2021物理人教选修3—1第2章
恒定电流练习含答案
人教选修3—1第二章
恒定电流
1、下列关于电源的说法中正确的是( )
A．电源的作用是在电源内部把电子由负极搬运到正极，保持两极之间有电压
B．电源把正、负电荷分开的过程是把其他形式的能转化为电势能的过程
C．电荷的移动形成电流
D．只要电路中有电源，电路中就会形成持续的电流
2、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
3、电池容量就是电池放电时输出的总电荷量，某蓄电池标有“15
A·h”的字样，则表示( )
A．该电池在工作1
h
后达到的电流为15
A
B．该电池在工作15
h
后达到的电流为15
A
C.电池以1.5
A
的电流工作，可用10
h
D．电池以15
A
的电流工作，可用15
h
4、今有甲、乙两个电阻，
在相同时间内流过甲的电荷量是乙的2倍，
甲、乙两端的电压之比为1∶2,
则甲、乙两个电阻阻值的比值为( )
A．1∶2
B．1∶3
C．1∶4
D．1∶5
5、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大

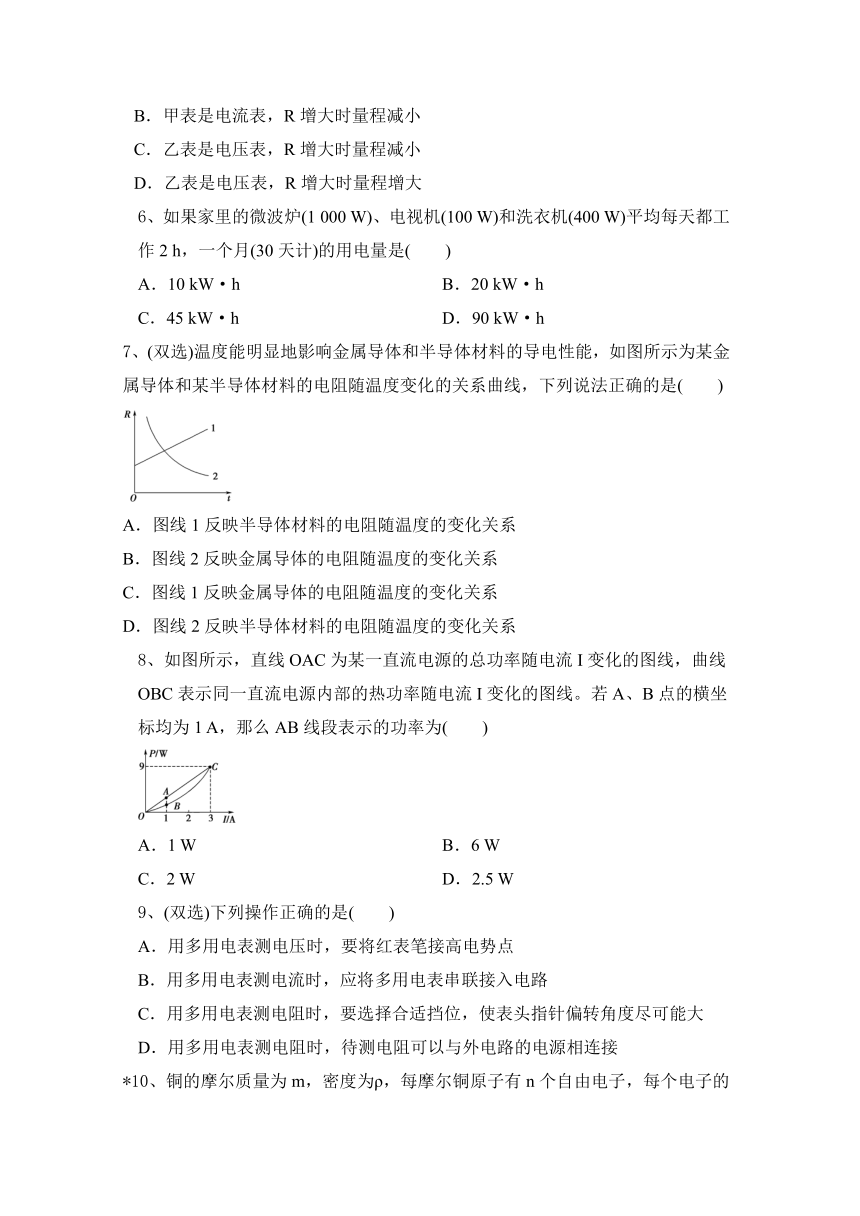

6、如果家里的微波炉(1
000
W)、电视机(100
W)和洗衣机(400
W)平均每天都工作2
h，一个月(30天计)的用电量是( )
A．10
kW·h
B．20
kW·h
C．45
kW·h
D．90
kW·h
7、(双选)温度能明显地影响金属导体和半导体材料的导电性能，如图所示为某金属导体和某半导体材料的电阻随温度变化的关系曲线，下列说法正确的是( )
A．图线1反映半导体材料的电阻随温度的变化关系
B．图线2反映金属导体的电阻随温度的变化关系
C．图线1反映金属导体的电阻随温度的变化关系
D．图线2反映半导体材料的电阻随温度的变化关系
8、如图所示，直线OAC为某一直流电源的总功率随电流I变化的图线，曲线OBC表示同一直流电源内部的热功率随电流I变化的图线。若A、B点的横坐标均为1
A，那么AB线段表示的功率为( )
A．1
W
B．6
W
C．2
W
D．2.5
W
9、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接

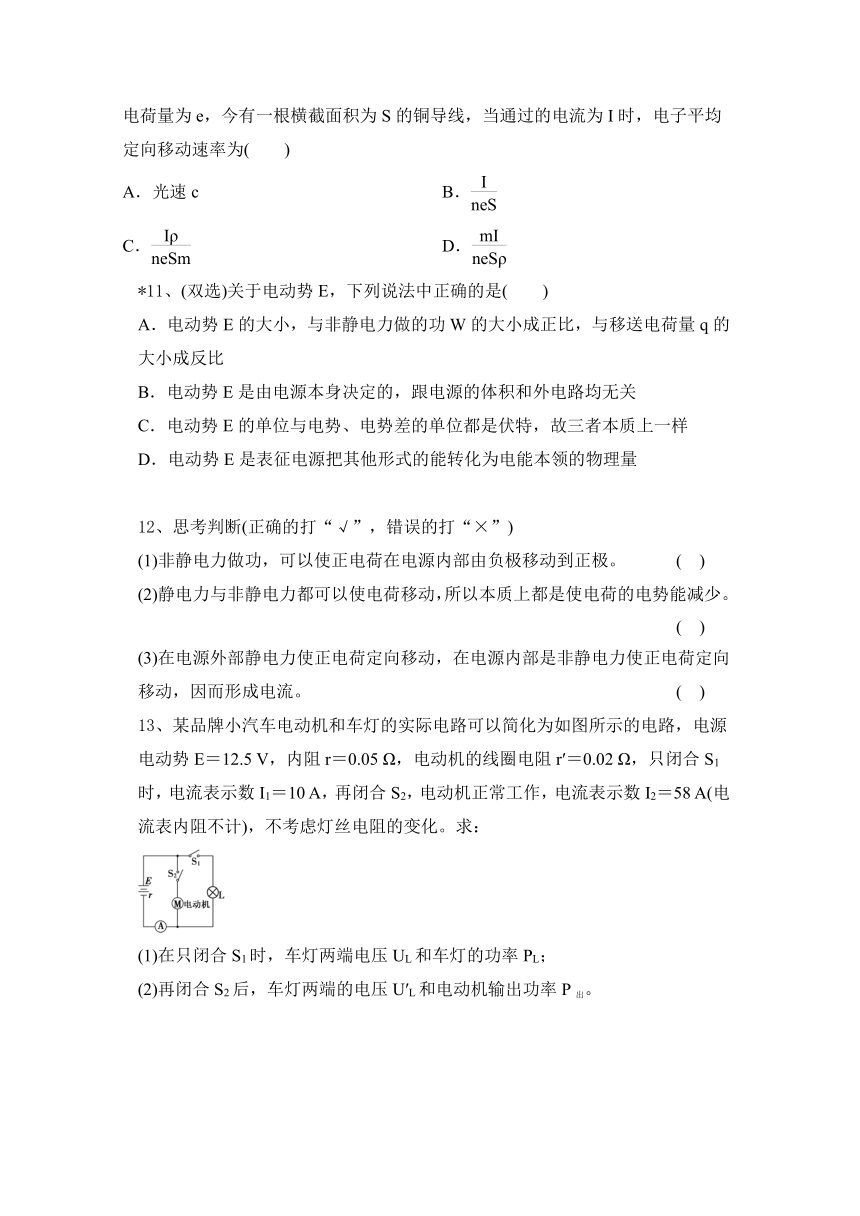

10、铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，每个电子的电荷量为e，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动速率为( )
A．光速c
B．
C．
D．
11、(双选)关于电动势E，下列说法中正确的是( )
A．电动势E的大小，与非静电力做的功W的大小成正比，与移送电荷量q的大小成反比
B．电动势E是由电源本身决定的，跟电源的体积和外电路均无关
C．电动势E的单位与电势、电势差的单位都是伏特，故三者本质上一样
D．电动势E是表征电源把其他形式的能转化为电能本领的物理量
12、思考判断(正确的打“√”，错误的打“×”)
(1)非静电力做功，可以使正电荷在电源内部由负极移动到正极。
(
)
(2)静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少。
(
)
(3)在电源外部静电力使正电荷定向移动，在电源内部是非静电力使正电荷定向移动，因而形成电流。
(
)
13、某品牌小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5
V，内阻r＝0.05
Ω，电动机的线圈电阻r′＝0.02
Ω，只闭合S1时，电流表示数I1＝10
A，再闭合S2，电动机正常工作，电流表示数I2＝58
A(电流表内阻不计)，不考虑灯丝电阻的变化。求：
(1)在只闭合S1时，车灯两端电压UL和车灯的功率PL；
(2)再闭合S2后，车灯两端的电压U′L和电动机输出功率P出。
2020—2021物理人教选修3—1第2章
恒定电流练习含答案
人教选修3—1第二章
恒定电流
1、下列关于电源的说法中正确的是( )
A．电源的作用是在电源内部把电子由负极搬运到正极，保持两极之间有电压
B．电源把正、负电荷分开的过程是把其他形式的能转化为电势能的过程
C．电荷的移动形成电流
D．只要电路中有电源，电路中就会形成持续的电流
B [在电源内部，电源把电子由正极搬运到负极，这一过程要克服静电力做功，把其他形式的能转化为电势能，故选项A错误，选项B正确。电荷的定向移动才形成电流，选项C错误。电路中要形成持续的电流，既要有电源，电路又要闭合，两者缺一不可，故选项D错误。]
2、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
D [10
s内通过截面的正离子所带电荷量为2
C，负离子所带电荷量为3
C，通过截面的正离子与负离子电荷量绝对值之和为Q＝2
C＋3
C＝5
C，则电流为I＝＝
A＝0.5
A，故D正确。]
3、电池容量就是电池放电时输出的总电荷量，某蓄电池标有“15
A·h”的字样，则表示( )
A．该电池在工作1
h
后达到的电流为15
A
B．该电池在工作15
h
后达到的电流为15
A
C.电池以1.5
A
的电流工作，可用10
h
D．电池以15
A
的电流工作，可用15
h
C [此字样在很多充电电池上都有标注，它表示电池的蓄存电荷量的情况，通过它我们可以知道电池在一定的放电电流下使用的时间，放电电流为1.5
A时，15
A·h＝1.5
A×10
h，故C项正确。]
4、今有甲、乙两个电阻，
在相同时间内流过甲的电荷量是乙的2倍，
甲、乙两端的电压之比为1∶2,
则甲、乙两个电阻阻值的比值为( )
A．1∶2
B．1∶3
C．1∶4
D．1∶5
C [由题意＝＝2，＝，由欧姆定律R＝，得＝，故C正确。]
5、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
BD [电压表电阻分压，串联一个电阻；电流表电阻分流，并联一个电阻，所以甲表为电流表，乙表为电压表。并联电路电阻大时分流少，所以R增大时量程减小，A错误，B正确；串联电路电阻大时分压多，所以R增大时量程增大，C错误，D正确。]
6、如果家里的微波炉(1
000
W)、电视机(100
W)和洗衣机(400
W)平均每天都工作2
h，一个月(30天计)的用电量是( )
A．10
kW·h
B．20
kW·h
C．45
kW·h
D．90
kW·h
D [P＝1
000
W＋100
W＋400
W＝1
500
W＝1.5
kW，故W＝Pt＝1.5
kW×2
h×30＝90
kW·h。]
7、(双选)温度能明显地影响金属导体和半导体材料的导电性能，如图所示为某金属导体和某半导体材料的电阻随温度变化的关系曲线，下列说法正确的是( )
A．图线1反映半导体材料的电阻随温度的变化关系
B．图线2反映金属导体的电阻随温度的变化关系
C．图线1反映金属导体的电阻随温度的变化关系
D．图线2反映半导体材料的电阻随温度的变化关系
CD [金属导体的电阻随温度的升高而增大，半导体材料的电阻随温度的升高而减小，故选项C、D正确。]
8、如图所示，直线OAC为某一直流电源的总功率随电流I变化的图线，曲线OBC表示同一直流电源内部的热功率随电流I变化的图线。若A、B点的横坐标均为1
A，那么AB线段表示的功率为( )
A．1
W
B．6
W
C．2
W
D．2.5
W
C [由图象中不难看出，在C点，电源的总功率等于电源内部的热功率，所以电源的电动势为E＝3
V，短路电流为I＝3
A，所以电源的内阻为r＝＝1
Ω。图象上AB段所表示的功率为PAB＝P总－I2r＝
(1
×
3－12×1)W＝2
W。故正确选项为C。]
9、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
AB [使用多用电表时，电流都是从红表笔流进，A正确；测电流时，应将多用电表串联接入电路，B正确；测电阻时，要选择合适挡位，使表头指针指在中央附近，待测电阻与外电路的其他元件(含电源)断开，C、D错误。]
10、铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，每个电子的电荷量为e，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动速率为( )
A．光速c
B．
C．
D．
D [假设电子定向移动的速率为v，那么在t时间内通过导体横截面的自由电子数相当于在体积vtS中的自由电子数，而体积为vtS的铜的质量为vtSρ，摩尔数为，所以电荷量q＝，I＝＝，于是得：v＝。]
11、(双选)关于电动势E，下列说法中正确的是( )
A．电动势E的大小，与非静电力做的功W的大小成正比，与移送电荷量q的大小成反比
B．电动势E是由电源本身决定的，跟电源的体积和外电路均无关
C．电动势E的单位与电势、电势差的单位都是伏特，故三者本质上一样
D．电动势E是表征电源把其他形式的能转化为电能本领的物理量
BD [电源的电动势只与电源本身性质有关，与电源的体积和外电路无关，尽管E＝，但E与W和q无关，A错，B对；由电动势以及电压的物理意义可知C错，D对。]
12、思考判断(正确的打“√”，错误的打“×”)
(1)非静电力做功，可以使正电荷在电源内部由负极移动到正极。
(
)
(2)静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少。
(
)
(3)在电源外部静电力使正电荷定向移动，在电源内部是非静电力使正电荷定向移动，因而形成电流。
(
)
【答案】（1）√
（2）×
（3）√
13、某品牌小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5
V，内阻r＝0.05
Ω，电动机的线圈电阻r′＝0.02
Ω，只闭合S1时，电流表示数I1＝10
A，再闭合S2，电动机正常工作，电流表示数I2＝58
A(电流表内阻不计)，不考虑灯丝电阻的变化。求：
(1)在只闭合S1时，车灯两端电压UL和车灯的功率PL；
(2)再闭合S2后，车灯两端的电压U′L和电动机输出功率P出。
[解析] (1)只闭合S1时，设车灯灯丝电阻为R，
由欧姆定律得I1＝
解得R＝1.2
Ω
车灯两端的电压UL＝I1R＝12
V
车灯消耗功率PL＝IR＝120
W。
(2)闭合S1、S2后，U′L＝E－I2r＝9.6
V
流过车灯的电流I′L＝＝8
A
电动机的输出功率
P出＝P入－P消＝U′L(I2－I′L)－(I2－I′L)2r′＝430
W。
[答案] (1)12
V 120
W (2)9.6
V 430
W
