5.2.2 视图 课件（共19张PPT）

(共19张PPT)
数学北师大版
九年级上
5.2视图第2课时
如图是一个正三棱柱.
(1)你能想象出这个正三棱柱的主视图、左视图和俯视图吗？你能画出它们吗？
(2)小亮画出了这个正三棱柱的三视图,你同意他的画法吗?
长
高
宽
画的主视图的长度
长要与物体的长一样。
宽要与物体的高一样
画的左视图的长度
长要与物体的宽一样。
宽要与物体的高一样
画的俯视图的长度
长要与物体的长一样。
宽要与物体的宽一样
长
宽

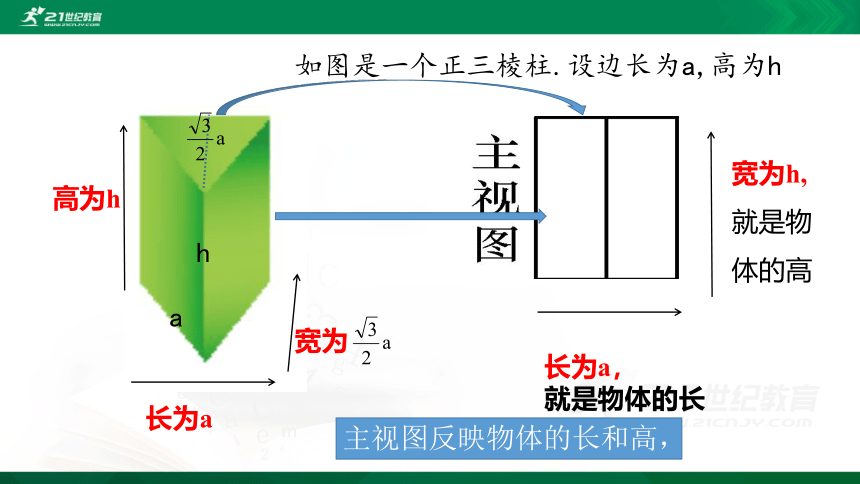

如图是一个正三棱柱.设边长为a,高为h
a
h
长为a
宽为
高为h
长为a，
就是物体的长
宽为h,
就是物体的高
主视图反映物体的长和高，
如图是一个正三棱柱.设边长为a,高为h
a
h
长为a
宽为
高为h
长为
，
就是物体的宽
宽为h,
就是物体的高
左视图反映物体的高和宽
如图是一个正三棱柱.设边长为a,高为h
a
h
长为a
宽为
高为h
长为a
，
就是物体的长
宽为
,
就是物体的宽
物体的后面
物体的前面
俯视图反映物体的长和宽
(3)你所画的主视图与俯视图中有哪些部分对应相等?主视图与左视图中有哪些部分对应相等?左视图与俯视图呢?与同伴交流.
各视图之间的大小关系
主视图
左视图
俯视图
主视图和俯视图共同反映了物体左右方向的尺寸。
左右之间的水平距离
长
长对正
各视图之间的大小关系
主视图
左视图
俯视图
高
上下之间的竖直距离
主视图和左视图共同反映了物体上下方向的尺寸。
高平齐
各视图之间的大小关系
主视图
左视图
俯视图
俯视图和左视图共同反映了物体前后方向的尺寸。
宽相等
宽
主视图
左视图
俯视图
画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:
长对正,
高平齐,
宽相等.
高
长
宽
画出这个四棱柱的三视图．
主视图
在画图时，看得见部分的轮廓线要画成实线，看不见部分的轮廓要画成虚线。
画出这个四棱柱的三视图．
画出这个四棱柱的三视图．
俯视图
画出这个四棱柱的三视图．
主视图反映物体的长和高，
俯视图反映物体的长和宽，
左视图反映物体的高和宽.
因此在画三种视图时，对应部分的长度要相等，
而且通常把俯视图画在主视图下面，
把左视图画在主视图右面.
归纳画三种视图注意事项
本课小结
作业布置：
习题5.4
1，2，3，4
