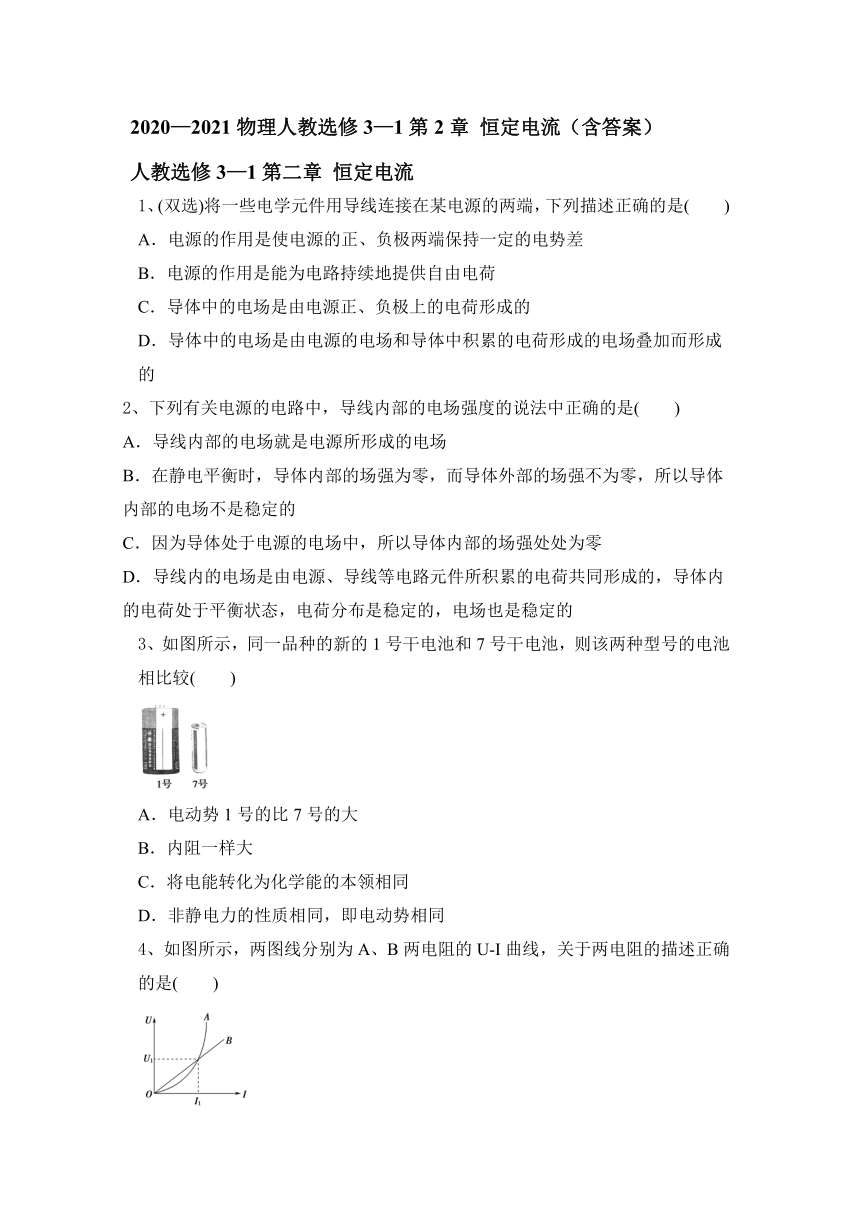

2020—2021物理人教选修3—1第2章
恒定电流（含答案）
人教选修3—1第二章
恒定电流
1、(双选)将一些电学元件用导线连接在某电源的两端，下列描述正确的是( )
A．电源的作用是使电源的正、负极两端保持一定的电势差
B．电源的作用是能为电路持续地提供自由电荷
C．导体中的电场是由电源正、负极上的电荷形成的
D．导体中的电场是由电源的电场和导体中积累的电荷形成的电场叠加而形成的
2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是( )
A．导线内部的电场就是电源所形成的电场
B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的
C．因为导体处于电源的电场中，所以导体内部的场强处处为零
D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的
3、如图所示，同一品种的新的1号干电池和7号干电池，则该两种型号的电池相比较( )
A．电动势1号的比7号的大
B．内阻一样大
C．将电能转化为化学能的本领相同
D．非静电力的性质相同，即电动势相同
4、如图所示，两图线分别为A、B两电阻的U?I曲线，关于两电阻的描述正确的是( )
A．电阻A的阻值随电流的增大而减小，电阻B的阻值不变
B．在两图线交点处，电阻A的阻值等于电阻B的阻值
C．在两图线交点处，电阻A的阻值大于电阻B的阻值
D．在两图线交点处，电阻A的阻值小于电阻B的阻值

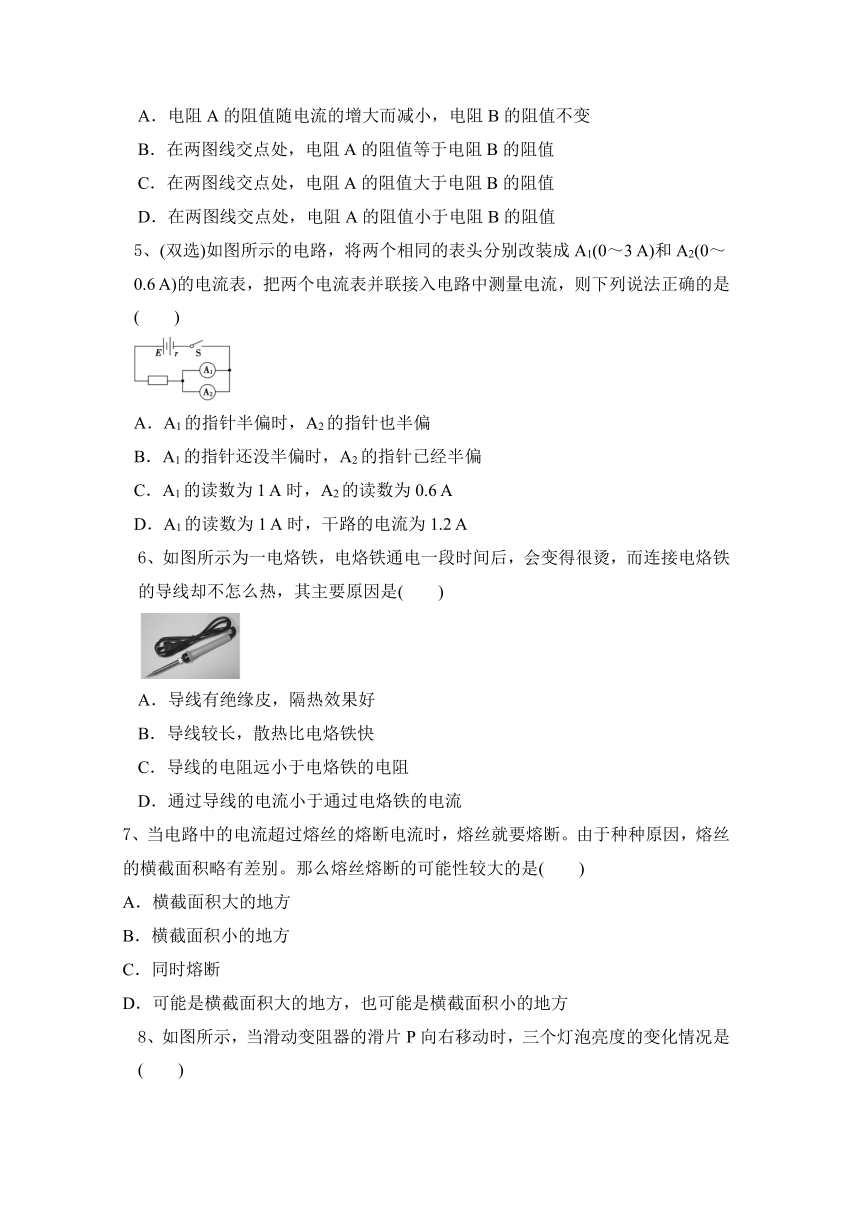

5、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3
A)和A2(0～0.6
A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1
A时，A2的读数为0.6
A
D．A1的读数为1
A时，干路的电流为1.2
A
6、如图所示为一电烙铁，电烙铁通电一段时间后，会变得很烫，而连接电烙铁的导线却不怎么热，其主要原因是( )
A．导线有绝缘皮，隔热效果好
B．导线较长，散热比电烙铁快
C．导线的电阻远小于电烙铁的电阻
D．通过导线的电流小于通过电烙铁的电流
7、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方

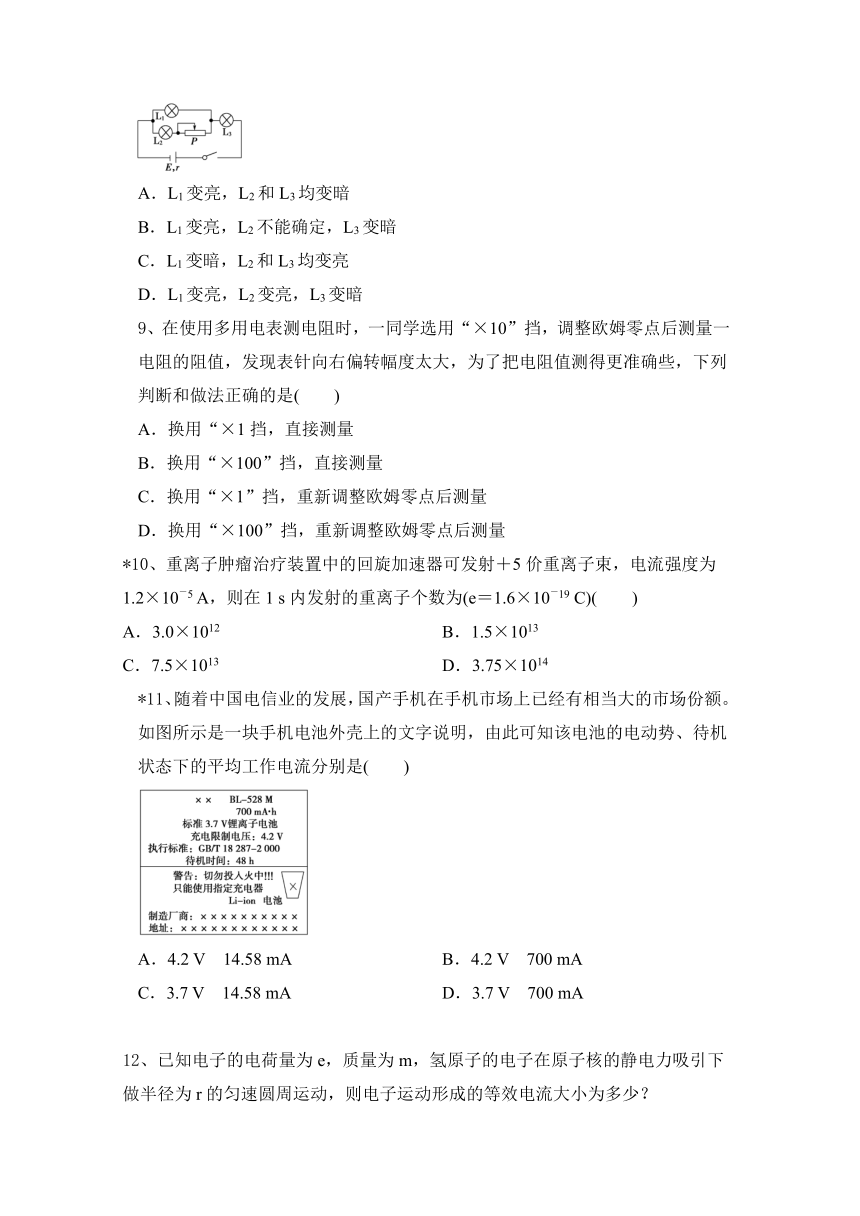

8、如图所示，当滑动变阻器的滑片P向右移动时，三个灯泡亮度的变化情况是( )
A．L1变亮，L2和L3均变暗
B．L1变亮，L2不能确定，L3变暗
C．L1变暗，L2和L3均变亮
D．L1变亮，L2变亮，L3变暗
9、在使用多用电表测电阻时，一同学选用“×10”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )
A．换用“×1挡，直接测量
B．换用“×100”挡，直接测量
C．换用“×1”挡，重新调整欧姆零点后测量
D．换用“×100”挡，重新调整欧姆零点后测量
10、重离子肿瘤治疗装置中的回旋加速器可发射＋5价重离子束，电流强度为1.2×10－5
A，则在1
s内发射的重离子个数为(e＝1.6×10－19
C)( )
A．3.0×1012
B．1.5×1013
C．7.5×1013
D．3.75×1014
11、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是( )
A．4.2
V 14.58
mA
B．4.2
V 700
mA
C．3.7
V 14.58
mA
D．3.7
V 700
mA
12、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？

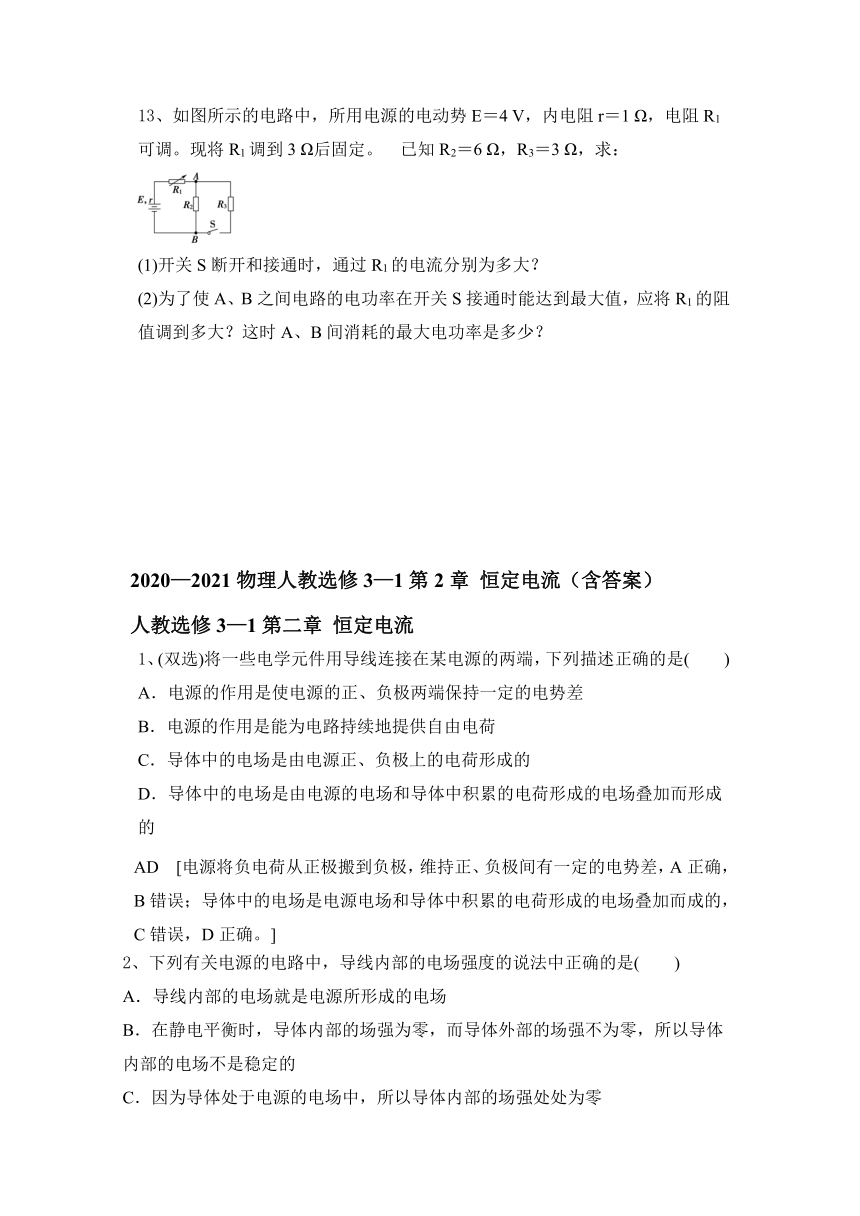

13、如图所示的电路中，所用电源的电动势E＝4
V，内电阻r＝1
Ω，电阻R1可调。现将R1调到3
Ω后固定。
已知R2＝6
Ω，R3＝3
Ω，求：
(1)开关S断开和接通时，通过R1的电流分别为多大？
(2)为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间消耗的最大电功率是多少？
2020—2021物理人教选修3—1第2章
恒定电流（含答案）
人教选修3—1第二章
恒定电流
1、(双选)将一些电学元件用导线连接在某电源的两端，下列描述正确的是( )
A．电源的作用是使电源的正、负极两端保持一定的电势差
B．电源的作用是能为电路持续地提供自由电荷
C．导体中的电场是由电源正、负极上的电荷形成的
D．导体中的电场是由电源的电场和导体中积累的电荷形成的电场叠加而形成的
AD [电源将负电荷从正极搬到负极，维持正、负极间有一定的电势差，A正确，B错误；导体中的电场是电源电场和导体中积累的电荷形成的电场叠加而成的，C错误，D正确。]
2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是( )
A．导线内部的电场就是电源所形成的电场
B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的
C．因为导体处于电源的电场中，所以导体内部的场强处处为零
D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的
D [导线内部的电场是电源和导线堆积电荷所形成的两部分电场的矢量和，稳定后不同于静电平衡(内部场强处处为零)，而是场强大小恒定，方向与导线切线一致，是一种动态的平衡，故A、B、C错误，D正确。]
3、如图所示，同一品种的新的1号干电池和7号干电池，则该两种型号的电池相比较( )
A．电动势1号的比7号的大
B．内阻一样大
C．将电能转化为化学能的本领相同
D．非静电力的性质相同，即电动势相同
D [干电池的电动势都是1.5
V，所以同一品种新的1号干电池和新的7号干电池的电动势相同，而1号干电池内阻比7号干电池内阻小，故A、B错误；电源电动势表征了电源把其他形式的能转化为电能的本领大小，电动势相同，则将化学能转化为电能的本领相同，同一品种的新的1号干电池和7号干电池电动势相同，非静电力的性质相同，故C错误，D正确。]
4、如图所示，两图线分别为A、B两电阻的U?I曲线，关于两电阻的描述正确的是( )
A．电阻A的阻值随电流的增大而减小，电阻B的阻值不变
B．在两图线交点处，电阻A的阻值等于电阻B的阻值
C．在两图线交点处，电阻A的阻值大于电阻B的阻值
D．在两图线交点处，电阻A的阻值小于电阻B的阻值
B [由题图可知，电阻A的阻值随电流的增大而增大，电阻B的阻值不变，选项A错误；在两图象的交点处，电流和电压均相同，则由欧姆定律可知，两电阻的阻值大小相等，选项B正确，C、D错误。]
5、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3
A)和A2(0～0.6
A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1
A时，A2的读数为0.6
A
D．A1的读数为1
A时，干路的电流为1.2
A
AD [A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同。当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1
A时，A2的读数应为×0.6
A＝0.2
A，所以干路电流为1.2
A，C错误，D正确。]
6、如图所示为一电烙铁，电烙铁通电一段时间后，会变得很烫，而连接电烙铁的导线却不怎么热，其主要原因是( )
A．导线有绝缘皮，隔热效果好
B．导线较长，散热比电烙铁快
C．导线的电阻远小于电烙铁的电阻
D．通过导线的电流小于通过电烙铁的电流
C [由热功率P＝I2R可知，电烙铁和导线串联，电流相等，导线的电阻远小于电烙铁的电阻，故电烙铁很烫而导线不怎么热，选项C正确。]
7、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
B [根据电阻定律，横截面积小的地方电阻较大，当电流通过时，电阻大的位置发热量大易熔断。选项B正确。]
8、如图所示，当滑动变阻器的滑片P向右移动时，三个灯泡亮度的变化情况是( )
A．L1变亮，L2和L3均变暗
B．L1变亮，L2不能确定，L3变暗
C．L1变暗，L2和L3均变亮
D．L1变亮，L2变亮，L3变暗
C [当滑片P向右移动时，滑动变阻器接入电路的电阻减小，则总电阻减小，总电流增大，内电压增大，路端电压减小，所以L3变亮。因为U3变大，且路端电压变小，所以L1变暗。总电流变大，流过L1的电流变小，所以流过L2的电流增大，L2变亮。故选项C正确。]
9、在使用多用电表测电阻时，一同学选用“×10”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )
A．换用“×1挡，直接测量
B．换用“×100”挡，直接测量
C．换用“×1”挡，重新调整欧姆零点后测量
D．换用“×100”挡，重新调整欧姆零点后测量
C [欧姆表表针的偏角很大，说明所测电阻阻值较小，应换小挡“×1”挡；每换一个挡应重新调整欧姆零点后测量。故选C。]
10、重离子肿瘤治疗装置中的回旋加速器可发射＋5价重离子束，电流强度为1.2×10－5
A，则在1
s内发射的重离子个数为(e＝1.6×10－19
C)( )
A．3.0×1012
B．1.5×1013
C．7.5×1013
D．3.75×1014
B [离子是＋5价的，则每个离子的电荷量是q＝5×1.6×10－19
C＝8×10－19
C，1
s内的电荷量是Q＝1.2×10－5
C，所求离子的个数为N＝＝1.5×1013，选项B正确，选项A、C、D错误。]
11、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是( )
A．4.2
V 14.58
mA
B．4.2
V 700
mA
C．3.7
V 14.58
mA
D．3.7
V 700
mA
C [这是日常生活中常见的手机电池标注的信息，一般情况下，我们都不会注意这些，其实这上面的信息很全面，它清楚地标明了电池的充电量为700
mA·h，待机时间为48
h，由此可知待机状态下的平均工作电流I＝＝＝14.58
mA。这是一块标准电压为3.7
V的电池，这说明它在工作时能提供的电压，即电动势为3.7
V。故正确选项为C。]
12、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？
[解析] 截取电子运动轨道的任一截面，在电子运动一周的时间T内，通过这个横截面的电荷量q＝e，
则有I＝＝①
再由库仑力提供向心力，有＝m·r
解得T＝
②
由①②解得I＝。
[答案]
13、如图所示的电路中，所用电源的电动势E＝4
V，内电阻r＝1
Ω，电阻R1可调。现将R1调到3
Ω后固定。
已知R2＝6
Ω，R3＝3
Ω，求：
(1)开关S断开和接通时，通过R1的电流分别为多大？
(2)为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间消耗的最大电功率是多少？
[解析] (1)开关S断开时，I1＝＝
A＝0.4
A
开关接通时，R2、R3并联的总电阻R23＝＝2
Ω
I1
′＝＝
A＝0.667
A。
(2)开关接通时，A、B之间的总电阻R23＝2
Ω为定值，所以，只有当R1′＝0时，总电流最大，A、B之间的电功率才最大。
I＝＝
A＝
A
PAB＝I2R23＝×2
W＝3.556
W。
[答案] (1)0.4
A 0.667
A (2)0 3.556
W
